76-14

Система помощи при парковке задним ходом - Поиск и устранение неисправностей





Система не работает при включении задней передачи (при этом лампы

света заднего хода загораются)

Номер шага

Диагностика

ДА

НЕТ

1

Проверить систему CAN на наличие отказа связи
•

С помощью диагностического прибора проверить состояние связи

парктроника с системой CAN и определить работоспособность.

Перейти

к шагу 2

Перейти

к шагу 5

2

Проверить RBCM
•

Включить зажигание.

•

Включить заднюю передачу (положение R).

•

Отключить соединитель H01 блока RBCM.

•

С помощью цифрового мультиметра, переключив его в режим измерения

напряжения, убедиться, что напряжение между выводом 5 блока RBCM

и массой равно 10-14 В.

•

С помощью цифрового мультиметра, переключив его в режим измерения

сопротивления, убедиться в непрерывности цепи между выводом 17 блока

RBCM и массой.

Перейти

к шагу 3

Перейти

к шагу 5

3

Проверить датчик парктроника
•

Снять задний бампер.

•

Отключить соединитель датчика парктроника. Использовать тонкий медный

провод для подключения цифрового мультиметра к выводам. Подключить

соединитель датчика парктроника.

•

Включить зажигание.

•

Включить заднюю передачу (положение R).

•

Убедиться, что напряжение между выводом 2 сигнальной линии датчика

парктроника и массой < 1,5 В, переключив цифровой мультиметр в режим

измерения напряжения.

•

Убедиться, что напряжение между выводом 1 сигнальной линии датчика

парктроника и массой составляет 10-14 В, переключив цифровой мультиметр

в режим измерения напряжения.

•

Убедиться в наличии цепи между выводом 3 массы датчика парктроника и

массой, переключив цифровой мультиметр в режим измерения сопротивления.

Совет
Для предотвращения ошибки при измерении рекомендуется для сравнения

заменить датчик парктроника новым такого же типа или датчиком с идентичного

транспортного средства.

Перейти

к шагу 4

Перейти

к шагу 5

4

Найти и устранить неисправности электропроводки
•

Проверить отсутствие обрывов и коротких замыканий электропроводки

в соответствии со схемами электрических соединений.

Перейти

к шагу 5



5

Устранить причину отказа и убедиться в исправности. Диагностика завершена.







Система помощи при парковке задним ходом — Поиск и устранение неисправностей

76-15



Ненормальное отображение дисплея и звуки

Номер шага

Диагностика

ДА

НЕТ

1

Проверить многофункциональный дисплей и сигнальный зуммер
•

Включить зажигание.

•

Открыть одну из дверей.

•

Убедиться, что на многофункциональном дисплее отображено открытие

двери.

•

Убедиться в подаче сигнала зуммером (дверным динамиком).

Перейти

к шагу 2

Перейти

к шагу 6

2

Проверить систему CAN на наличие отказа связи
•

С помощью диагностического прибора проверить состояние связи

парктроника с системой CAN и определить работоспособность.

Перейти

к шагу 3

Перейти

к шагу 6

3

Проверить RBCM
•

Включить зажигание.

•

Включить заднюю передачу (положение R).

•

Отключить соединитель H01 блока RBCM.

•

С помощью цифрового мультиметра, переключив его в режим измерения

напряжения, убедиться, что напряжение между выводом 5 блока RBCM

и массой равно 10-14 В.

•

С помощью цифрового мультиметра, переключив его в режим измерения

сопротивления, убедиться в непрерывности цепи между выводом 17 блока

RBCM и массой.

Перейти

к шагу 4

Перейти

к шагу 6

4

Проверить датчик парктроника
•

Снять задний бампер.

•

Отключить соединитель датчика парктроника. Использовать тонкий медный

провод для подключения цифрового мультиметра к выводам. Подключить

соединитель датчика парктроника.

•

Включить зажигание.

•

Включить заднюю передачу (положение R).

•

Убедиться, что напряжение между выводом 2 сигнальной линии датчика

парктроника и массой < 1,5 В, переключив цифровой мультиметр в режим

измерения напряжения.

•

Убедиться, что напряжение между выводом 1 сигнальной линии датчика

парктроника и массой составляет 10-14 В, переключив цифровой мультиметр

в режим измерения напряжения.

•

Убедиться в наличии цепи между выводом 3 массы датчика парктроника

и массой, переключив цифровой мультиметр в режим измерения

сопротивления.

Совет
Для предотвращения ошибки при измерении рекомендуется для сравнения

заменить датчик парктроника новым такого же типа или датчиком с идентичного

транспортного средства.

Перейти

к шагу 5

Перейти

к шагу 6

5

Найти и устранить неисправности электропроводки
•

Проверить отсутствие обрывов и коротких замыканий электропроводки

в соответствии со схемами электрических соединений.

Перейти

к шагу 6



6

Устранить причину отказа и убедиться в исправности. Диагностика завершена.





76-16

Система помощи при парковке задним ходом - Выключатель света заднего хода





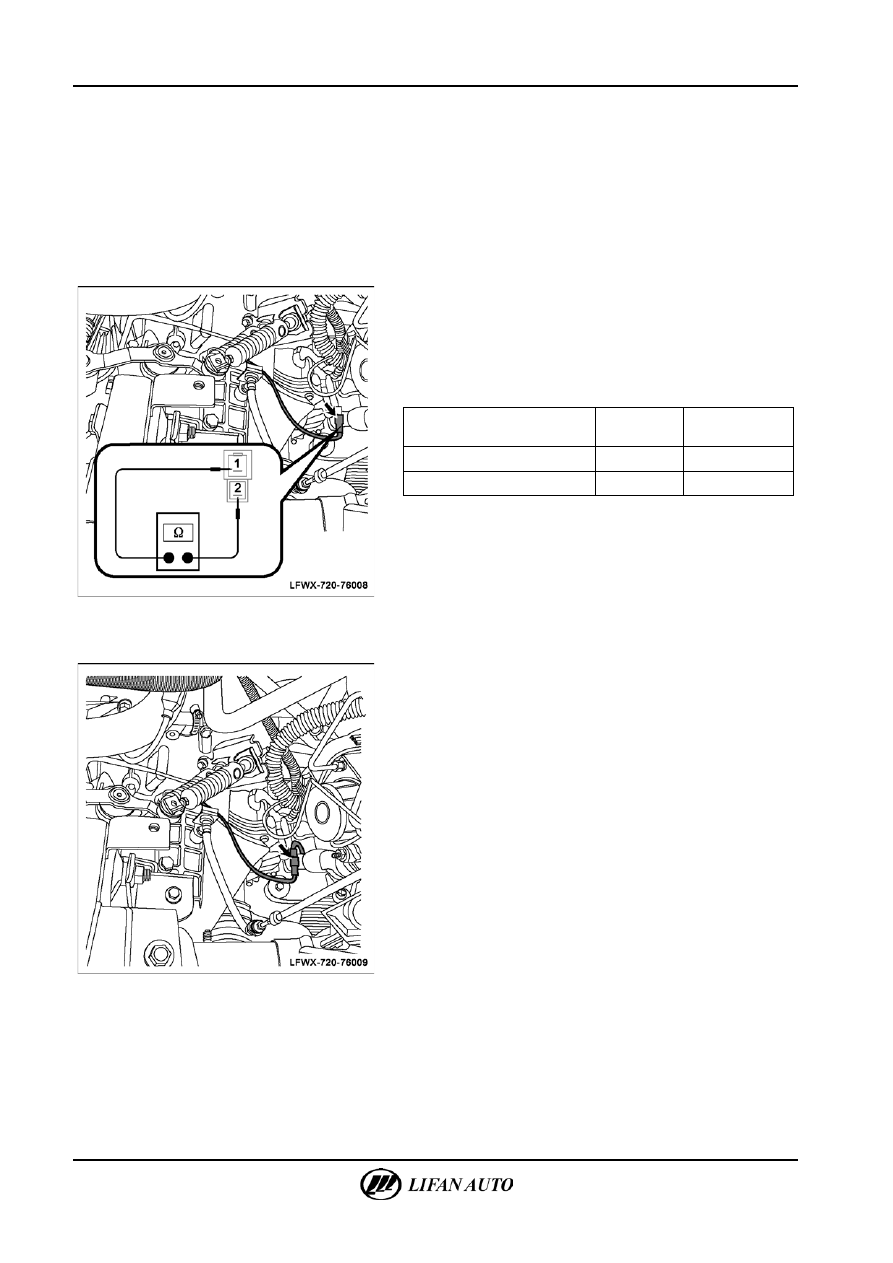

Выключатель света заднего хода

Проверка

△ Сов

е

т



•

Выключателем света заднего хода производится включение фонарей заднего хода. Для предотвращения

дублирования проверок следует убедиться в надлежащем включении и выключении фонарей заднего хода.

•

При проверке, ремонте или замене выключателя света заднего хода должна производиться проверка его жгута на

предмет ослабления контактов. Перед проверкой выключателя света заднего хода необходимо обжать контакты

жгута проводов соединителя, в случае необходимости.



1.

Проверить выключатель света заднего хода.

А.  Выключить зажигание.
Б.  Отключить соединитель выключателя света заднего хода.
В.  Выполнить измерения выключателя света заднего хода

с помощью цифрового мультиметра.
Номинальные значения

Состояние

Выводы

Величина

сопротивления

Включить заднюю передачу

1–2

< 2

Ом

Выключить заднюю передачу

1–2

≥ 1 МОм

Г.  Заменить выключатель света заднего хода в случае

отклонения от требований.





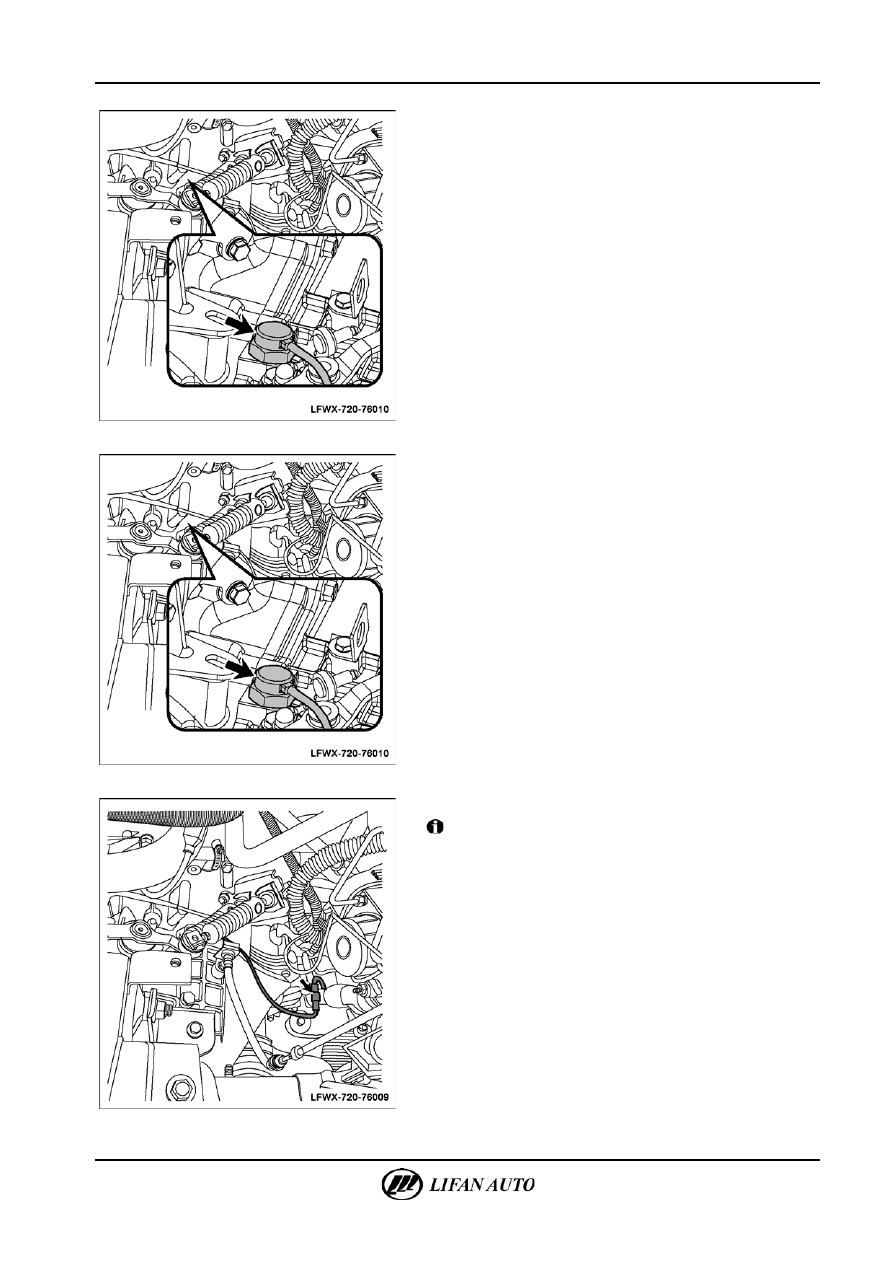

Замена





1.

Демонтировать выключатель света заднего хода.

А.  Отсоединить отрицательный провод аккумуляторной

батареи.

Б.  Отключить соединитель выключателя света заднего хода.



Система помощи при парковке задним ходом — Выключатель света заднего хода

76-17





В.  Демонтировать выключатель света заднего хода.







2.

Монтировать выключатель света заднего хода.

А.  Установить выключатель света заднего хода на место

и затянуть.
Момент затяжки: 44-49 Н·м







Б.  Подключить соединитель выключателя света заднего хода.



Внимание

Подключить соединитель. При подключении соединителя

должен раздаться характерный щелчок фиксаторов.
В.  Подключить отрицательный провод аккумуляторной

батареи.
