72-30

Устройства защиты - Подушка безопасности водителя







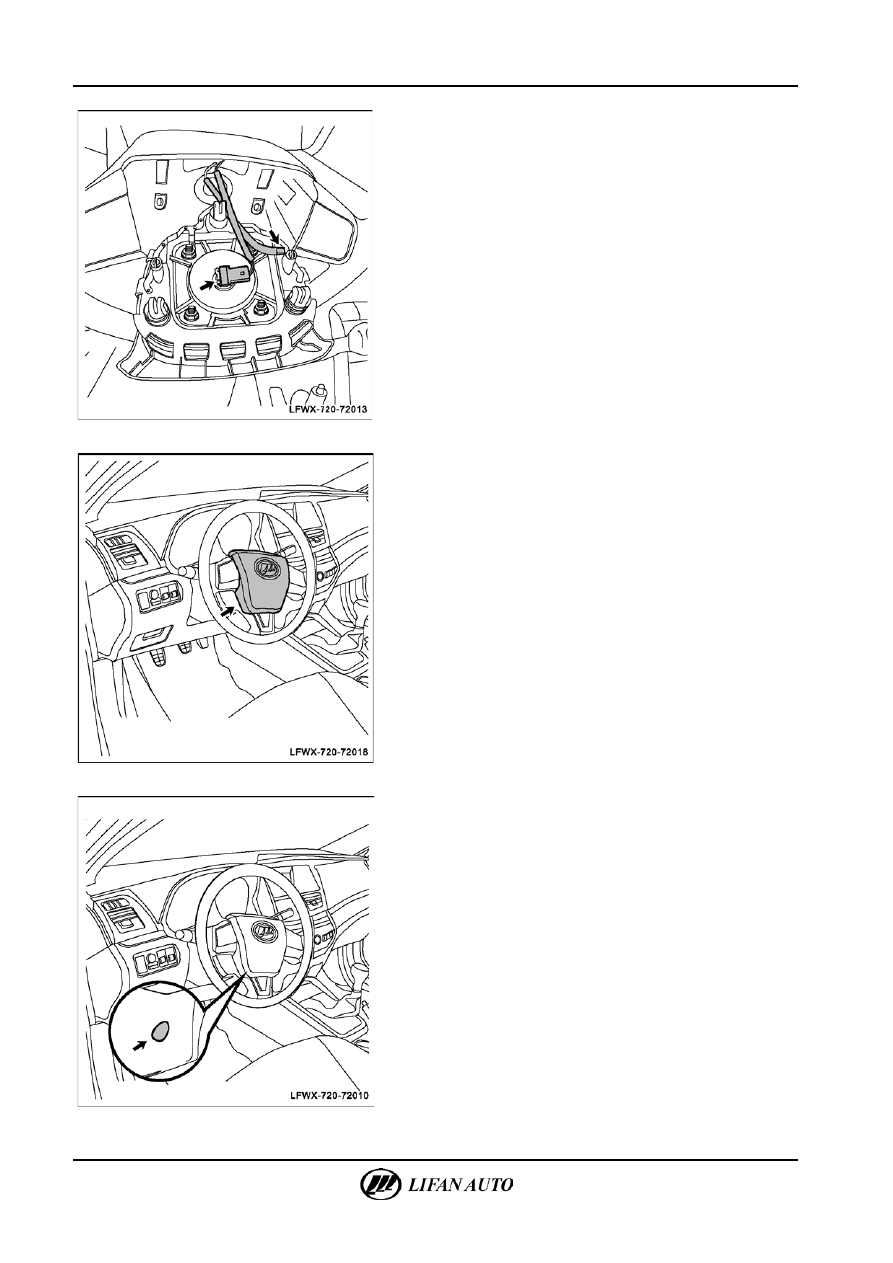

Б.  Подключить соединитель модуля надувной подушки

безопасности водителя.
•

Подключить соединитель подушки безопасности.

•

Подключить соединитель включателя звукового

сигнала.







В.  Установить модуль надувной подушки безопасности

водителя.

△ Сов

е

т



Попытаться руками сдвинуть стопорное кольцо, чтобы

убедиться в надлежащем монтаже модуля подушки

безопасности. После завершения монтажа убедиться

в соответствующей установке модуля на поверхности рулевого

колеса. Если монтаж выполнен неправильно, его необходимо

откорректировать.







Г.  Установить на место крышку модуля надувной подушки

безопасности.

4.

Присоединить отрицательный провод аккумуляторной

батареи.

5.

Проверить модуль надувной подушки безопасности

водителя.

6.

Проверить сигнализатор диагностики СНПБ.



Устройства защиты — Подушка безопасности водителя

72-31



Утилизация

△ Сов

е

т



При утилизации транспортного средства или модуля надувной подушки безопасности водителя необходимо

выполнить процедуру принудительного срабатывания газогенератора, чтобы предотвратить раскрытие

демонтированной подушки безопасности при определенных условиях. Пошаговое описание процедуры

принудительного срабатывания газогенераторов приводится ниже. Если принудительное срабатывание

газогенераторов подушки безопасности не удается выполнить, следует обратиться в ремонтный центр официального

дилера LIFAN.



Предупреждение

•

Недопустимо производить утилизацию несработавшего модуля надувной подушки безопасности водителя.

•

При срабатывании подушки безопасности раздается громкий звук взрыва. Рекомендуется выполнять эту

процедуру на открытом воздухе. Место должно быть выбрано так, чтобы не беспокоить горожан.

•

Для принудительного срабатывания подушек безопасности должен использоваться предоставляемый

LIFAN специальный инструмент. Эта операция должна производиться в таком месте, где исключено

воздействие электрических помех.

•

При выполнении принудительного срабатывания оператор должен находиться от подушек безопасности

на расстоянии 10 м.

•

После срабатывания корпус подушки безопасности становится горячим. Для предотвращения ожогов

не следует до него дотрагиваться в течение 30 мин.

•

При работе со сработавшими подушками безопасности следует надевать рукавицы и защитные очки.

•

Не распылять воду на сработавшую подушку безопасности.

•

После завершения работы необходимо вымыть руки.



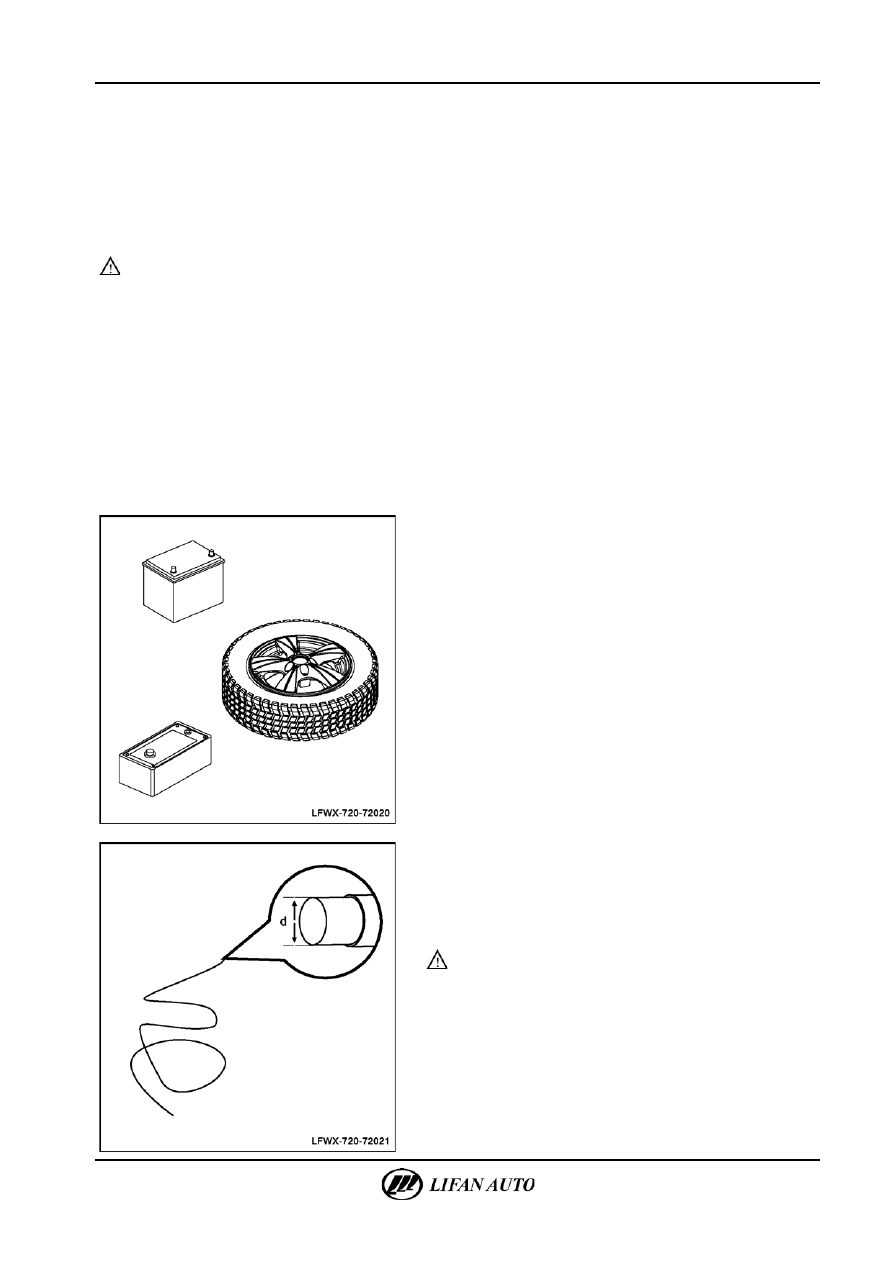

1.

Подготовительные работы.

А.  Приготовить специальный инструмент для

принудительного срабатывания газогенераторов подушек

безопасности.

Б.  Приготовить одну аккумуляторную батарею в качестве

источника питания для принудительного срабатывания

газогенераторов подушек безопасности.

В.  Приготовить одну использованную шину в сборе со

стальным колесом и несколько снятых с колес

использованных шин или твердый картон и тяжелые

предметы.







Г.  Подготовить подлежащий утилизации провод из жгутов

проводки транспортного средства.

△ Сов

е

т



Диаметр жилы провода должен быть больше 1,3 мм, т. е.,

площадь поперечного сечения провода должна быть больше
1,25

мм

2

.



Предупреждение

Если для принудительного срабатывания газогенераторов

подушек безопасности будет использоваться слишком

тонкий провод, он может оборваться при раскрытии

подушки безопасности, что очень опасно. Следовательно,

выбранный провод должен быть достаточно толстым.
Д.  Выбрать площадку достаточного размера.

72-32

Устройства защиты - Подушка безопасности водителя







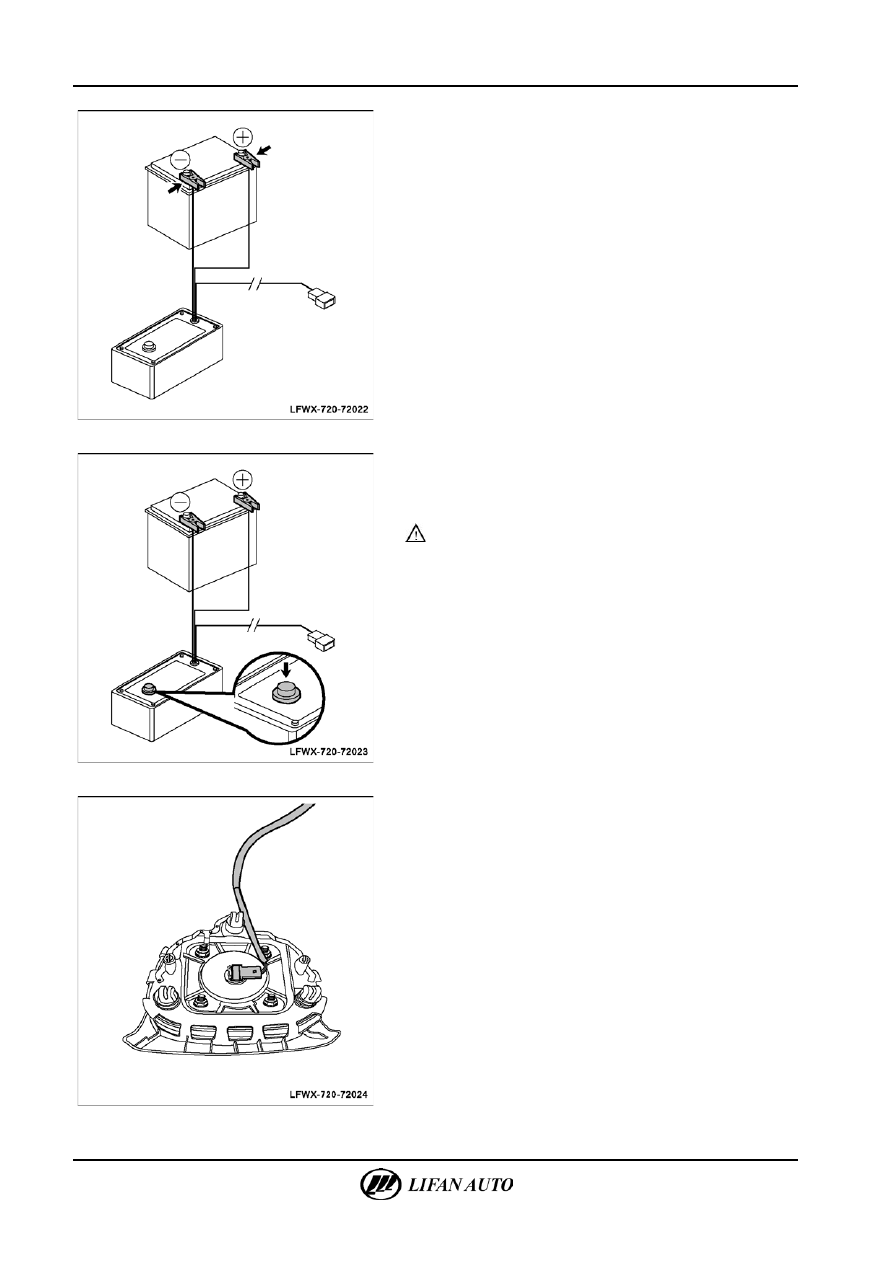

2.

Проверить характеристики специального инструмента

для принудительного срабатывания газогенераторов

подушек безопасности.

А.  Подключить специальный инструмент для

принудительного срабатывания газогенераторов подушек

безопасности к аккумуляторной батарее.

△ Сов

е

т



Подключить красный зажим специального инструмента для

принудительного срабатывания газогенераторов подушек

безопасности к положительному выводу аккумуляторной

батареи, а черный зажим — к отрицательному выводу

аккумуляторной батареи. Желтый провод подключать не

следует. Он предназначен для подключения к модулю надувной

подушки безопасности.







Б.  Нажать на активирующий выключатель специального

инструмента для принудительного срабатывания

газогенераторов подушек безопасности и убедиться, что

загорелся переключательный диод.



Предупреждение

Если диод не загорелся, это указывает на вероятную

неисправность специального инструмента для

принудительного срабатывания газогенераторов подушек

безопасности. Поэтому его не следует использовать.
В.  Отключить специальный инструмент для принудительного

срабатывания газогенераторов подушек безопасности от

аккумуляторной батареи.







3.

Прикрепить модуль надувной подушки безопасности

водителя.

А.  Подключить проводку подушки безопасности водителя

к модулю надувной подушки безопасности водителя.

Черный



Красный



Желтый



Черный



Красный



Желтый





Устройства защиты — Подушка безопасности водителя

72-33





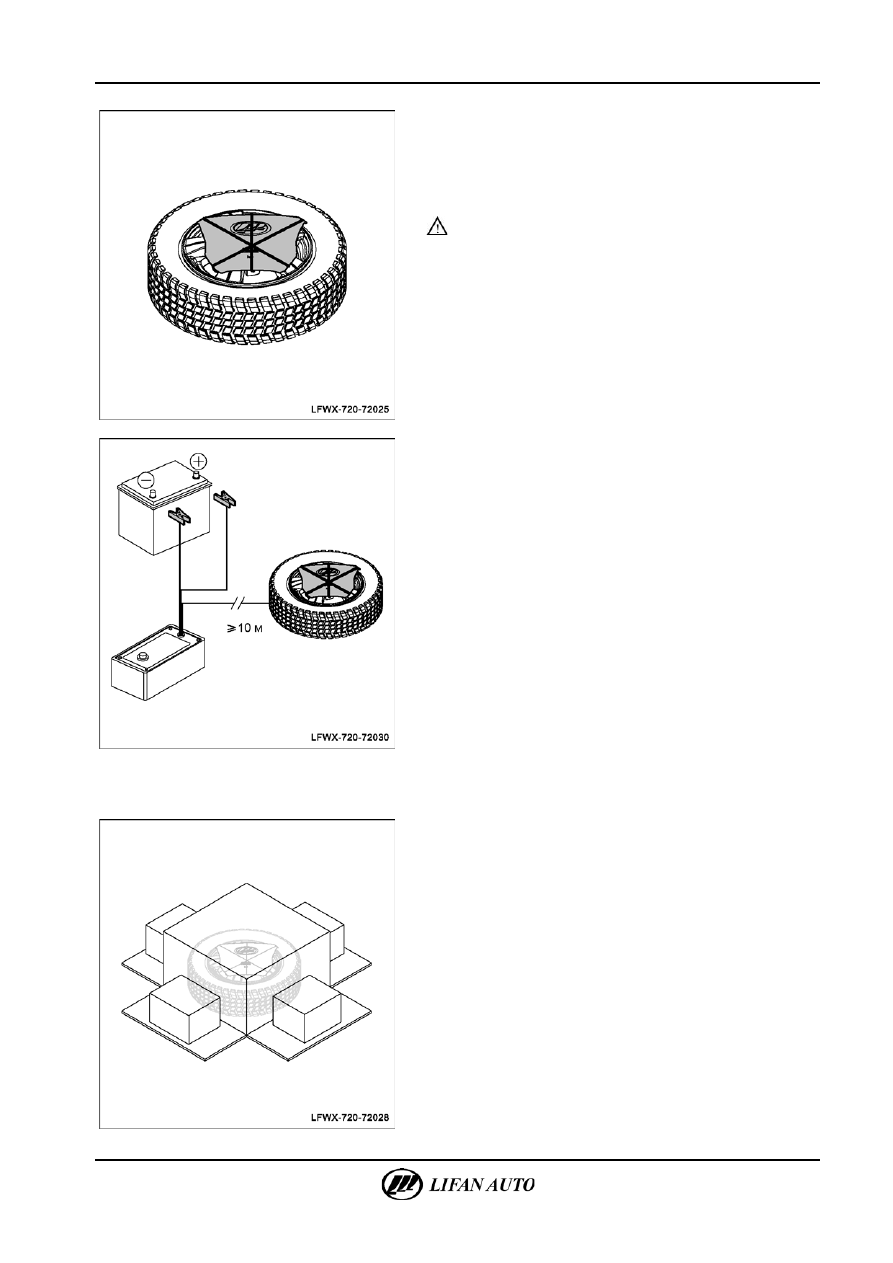

Б.  Установить подушку безопасности водителя на

приготовленное колесо и закрепить проводами.

△ Сов

е

т



При раскрытии подушки безопасности колесо может быть

повреждено. Поэтому следует использовать бракованные

колеса.



Предупреждение

•

Проверить надежность крепления с помощью

проводов. Если при раскрытии подушки безопасности

провод оборвется, то модуль может отлететь, что

представляет серьезную опасность.

•

Убедиться, что рабочая поверхность подушки

безопасности водителя направлена вверх. Если вверх

направлена металлическая поверхность, тогда при

раскрытии подушки провод крепления будет оборван.

В результате подушка безопасности водителя будет

подброшена в воздух, что очень опасно.







4.

Подключить специальный инструмент для

принудительного срабатывания газогенераторов

подушек безопасности.

А.  Подключить проводку подушки безопасности водителя

к желтому соединителю специального инструмента для

принудительного срабатывания газогенераторов подушек

безопасности.

△ Сов

е

т



Для предупреждения повреждения соединителя и проводки

специального инструмента для принудительного срабатывания

газогенераторов подушек безопасности не следует

использовать вторичный фиксатор двойной блокировки. В то

же время следует убедиться в наличии слабины провода внутри

шины. Использованием двойной блокировки и слабины кабеля

гарантируется, что соединитель проводки может быть

отключен для защиты проводки специального инструмента при

раскрытии подушки безопасности, даже если вибрация будет

очень большой.
Б.  Расположить специальный инструмент для

принудительного срабатывания газогенераторов подушек

безопасности на расстоянии 10 м от подушки

безопасности.







5.

Накрыть модуль надувной подушки безопасности.

А.  Накрыть модуль надувной подушки безопасности прочным

картоном или использованными шинами.
•

Метод накрытия прочным картоном
Использовать прочный картон, размеры которого

превосходят размеры колеса, для накрытия подушки

безопасности. Расположить вокруг картона тяжелые

предметы массой больше 190 кг.

См. рисунок.

Черный



Красный



Желтый
