72-26

Устройства защиты - ЭБУ подушки безопасности







4.

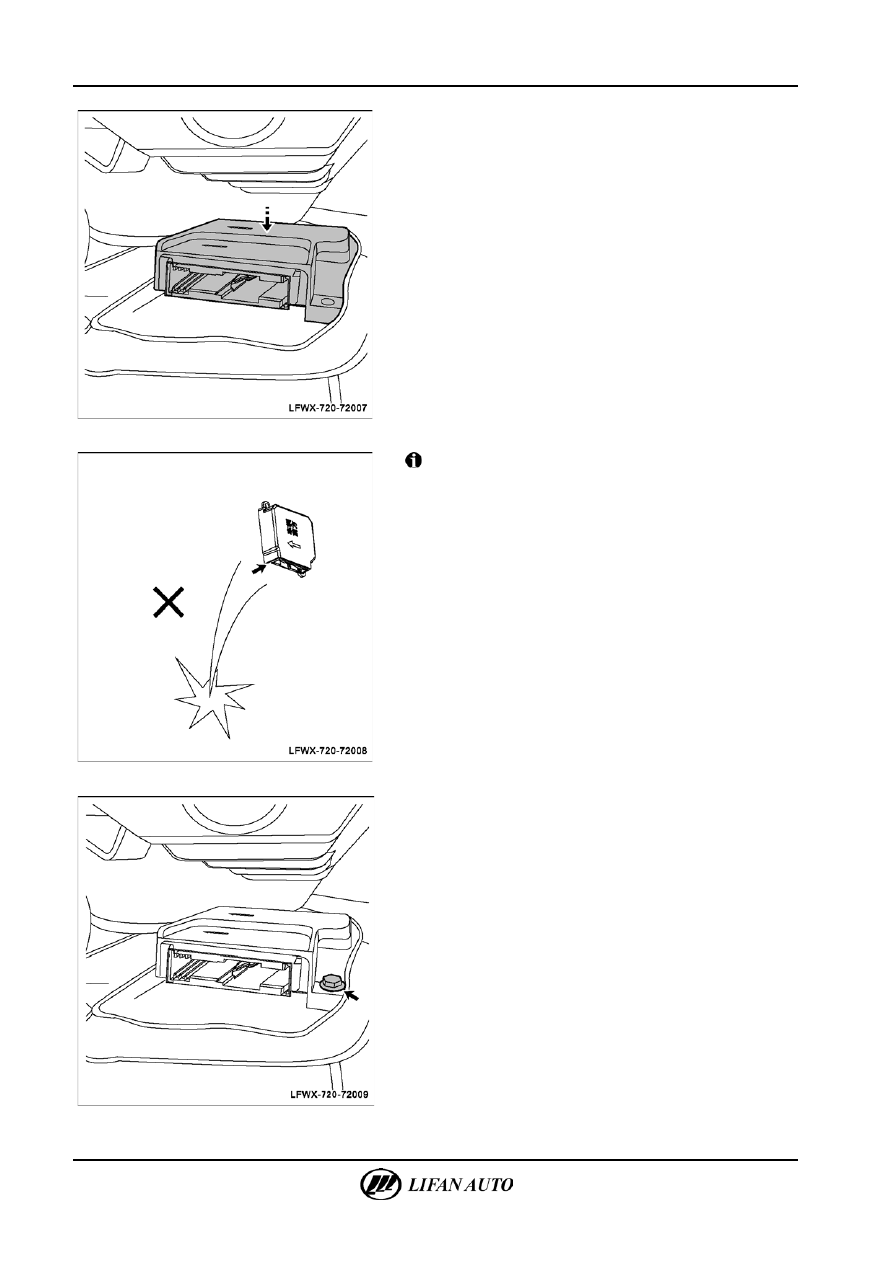

Выполнить монтаж ЭБУ системы надувных подушек

безопасности.

А.  Поместить ЭБУ в положение установки на полу.
△ Сов

е

т



При установке следует убедиться в отсутствии посторонних

материалов на монтажной поверхности. При установке

соединитель ЭБУ должен располагаться слева, а стрелка

указания направления на этикетке должна быть направлена по

ходу движения транспортного средства. Совместить три

монтажных отверстия ЭБУ с отверстиями кронштейна.









Внимание

Обращаться с ЭБУ СНПБ следует осторожно. Падение

недопустимо. В случае падения ЭБУ СНПБ он должен быть

заменен новым. Установка поврежденного ЭБУ СНПБ на

транспортное средство недопустима.







Б.  Завернуть крепежные болты ЭБУ системы надувных

подушек безопасности.
Момент затяжки: 6-10 Н·м



Устройства защиты — ЭБУ подушки безопасности

72-27





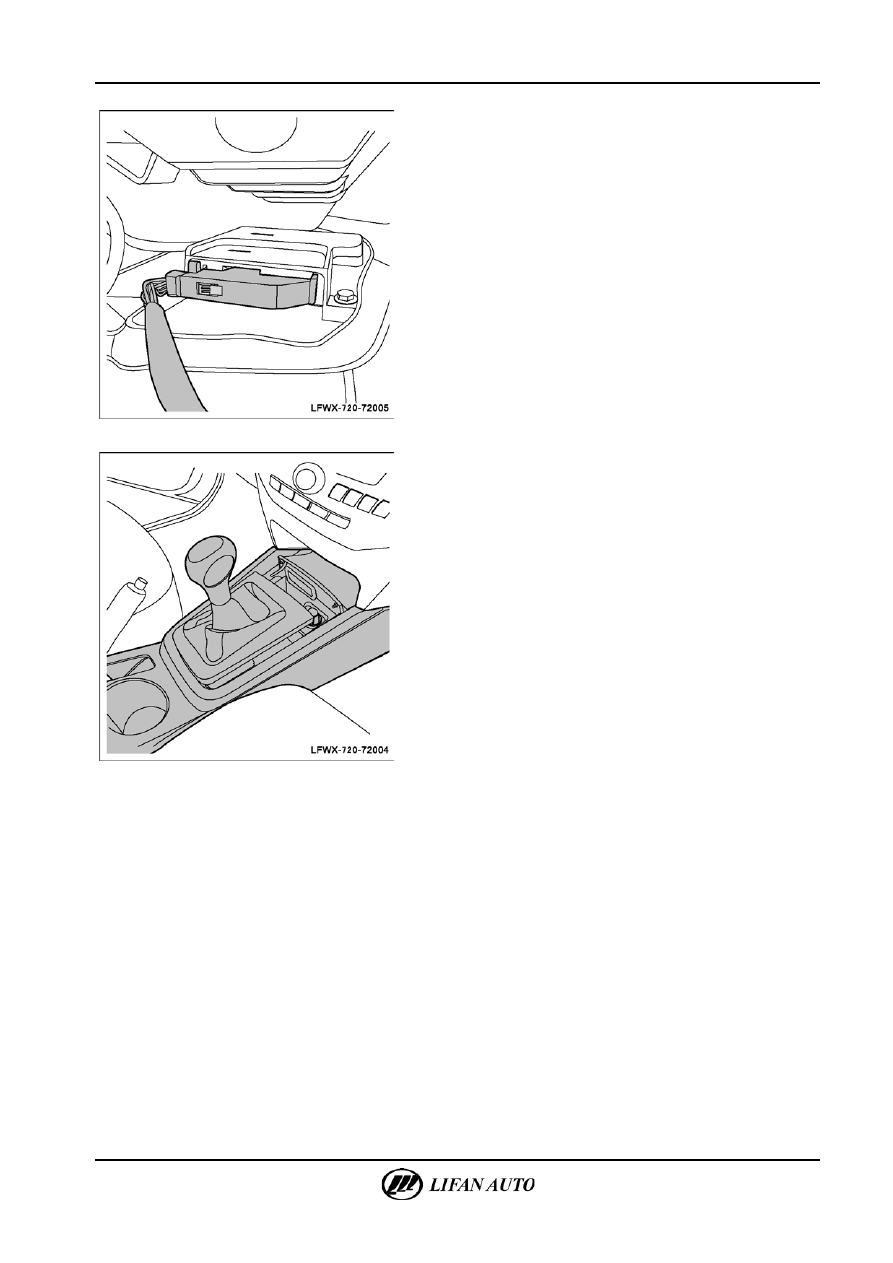

В.  Подключить соединитель ЭБУ системы надувных подушек

безопасности.

△ Сов

е

т



Убедиться, что все соединители подключены и проводка

не повреждена.







5.

Выполнить монтаж облицовки туннеля пола в сборе

(см. главу 85 «Панель приборов и облицовка туннеля

пола — Замена облицовки туннеля пола»).

6.

Присоединить отрицательный провод аккумуляторной

батареи.

72-28

Устройства защиты - Подушка безопасности водителя





Подушка безопасности водителя

Замена



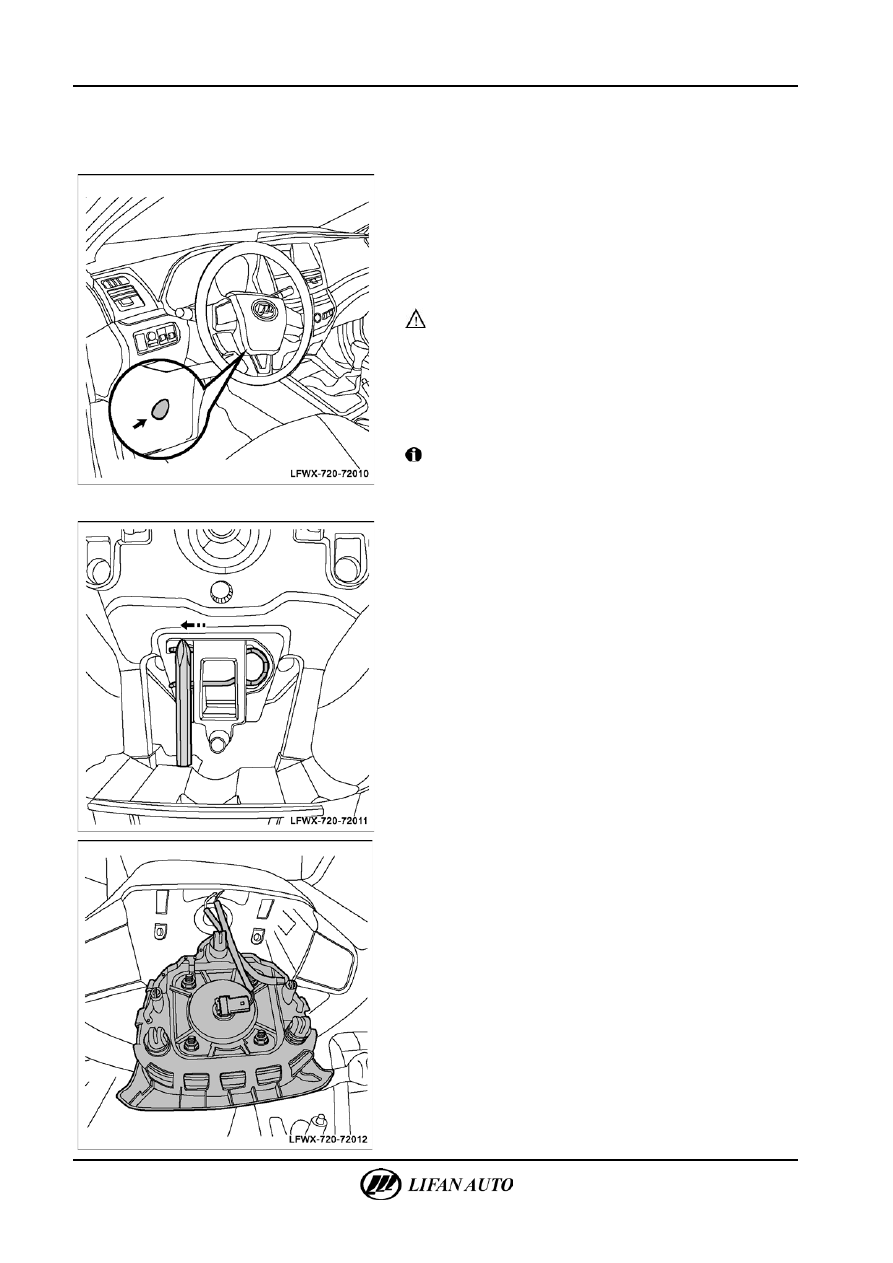

1.

Выключить зажигание и отсоединить отрицательный

провод от аккумуляторной батареи.

△ Сов

е

т



После отключения клеммы провода массы от аккумуляторной

батареи требуется пауза продолжительностью не менее 90 с

перед дальнейшими действиями.
2.

Демонтировать модуль надувной подушки

безопасности водителя.



Предупреждение

Перед выполнением связанных с подушкой безопасности

работ необходимо прочитать главу 72 «Устройства

защиты — Подушка безопасности — Меры

предосторожности».

А.  Удалить отверткой для винтов и шурупов с прямым

шлицем заглушку отверстия в облицовочной крышке

подушки безопасности водителя.



Внимание

Рабочую часть отвертки следует обернуть изоляционной

лентой, чтобы предотвратить повреждение нижней

поверхности рулевого колеса.



Б.  С помощью отвертки снять стопорное кольцо с одной

стороны модуля надувной подушки безопасности.



В.  Открыть модуль надувной подушки безопасности

водителя.

△ Сов

е

т



Сместить стопорное кольцо в верхней части модуля надувной

подушки безопасности наполовину, затем снять кольцо руками.

Стопорное кольцо снято. Осторожно снять два стопорных

кольца сверху модуля надувной подушки безопасности

и повернуть модуль.



Устройства защиты — Подушка безопасности водителя

72-29





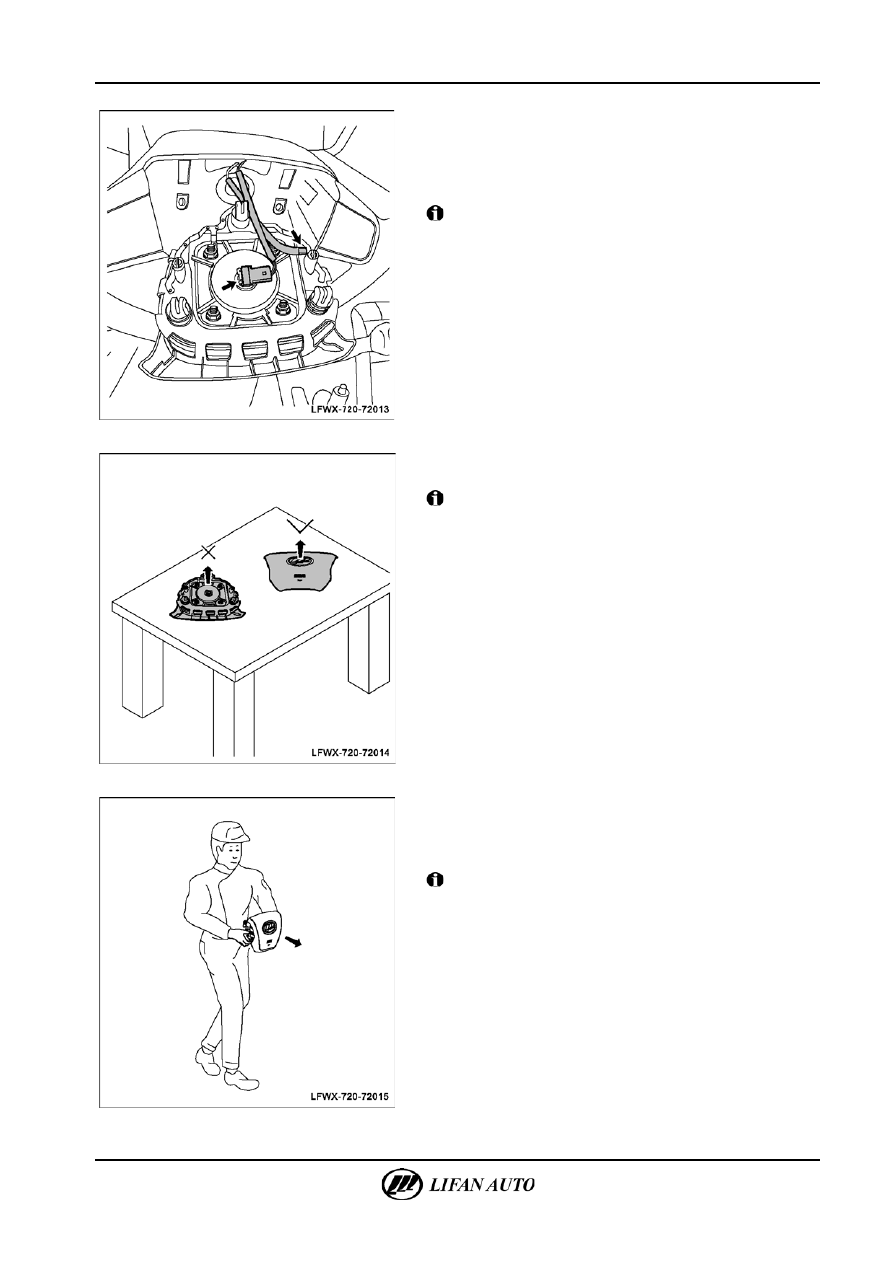

Г.  Отключить соединитель от модуля надувной подушки

безопасности водителя.
•

Отключить соединитель подушки безопасности.

•

Отключить соединитель включателя звукового

сигнала.



Внимание

Недопустимо тянуть за жгут проводов модуля надувной

подушки безопасности водителя.







Д.  Демонтировать модуль надувной подушки безопасности

водителя и положить его в безопасном месте.



Внимание

Располагать модуль надувной подушки безопасности

рабочей стороной вниз очень опасно. В случае

срабатывания подушки безопасности перемещение модуля

может причинить серьезные травмы. Поэтому следует

располагать его рабочей стороной вверх.







3.

Выполнить монтаж модуля надувной подушки

безопасности водителя.

А.  Принести новый модуль надувной подушки безопасности

водителя.



Внимание

Если с новым модулем надувной подушки безопасности

обращаться несоответствующим образом, это может

вызвать приводящее к серьезным травмам

непредусмотренное срабатывание. При работе с модулем

рабочая сторона должны быть направлена вперед

транспортного средства, чтобы снизить серьезность

вероятной травмы.
