72-22
Устройства защиты - Поиск и устранение неисправностей
B149800 —
Слишком низкое напряжение питания
Номер шага
Диагностика
ДА
НЕТ
1
Проверить цепь подачи питания на обрыв или короткое замыкание
•
Выключить зажигание и отсоединить клемму провода массы от
аккумуляторной батареи больше чем на 90 с.
•
Отключить соединитель I1F блока плавких предохранителей в салоне.
•
Отключить соединитель S03 электронного блока управления системы
надувных подушек безопасности.
•
Убедиться, что сопротивление между выводом 30 соединителя S03
и выводом 3 соединителя I1F меньше 2 Ом.
•
Убедиться, что сопротивление между выводом 30 соединителя S03 и массой
больше 1 МОм.
Перейти
к шагу 2
Перейти
к шагу 3
2
Проверить предохранитель
•
Убедиться, что зажигание выключено и клемма провода массы
аккумуляторной батареи отсоединена больше 90 с.
•
Извлечь предохранитель FS25 и проверить его состояние.
Перейти
к шагу 4
Перейти
к шагу 5
3
Проверить электропроводку
•
Отремонтировать или заменить неисправную электропроводку
Перейти
к шагу 6
4
Заменить предохранитель
•
Перед заменой перегоревшего предохранителя следует выяснить и устранить
причину его перегорания, используя схему электрических соединений. Затем
установить новый предохранитель номиналом 15 А.
Перейти
к шагу 6
5

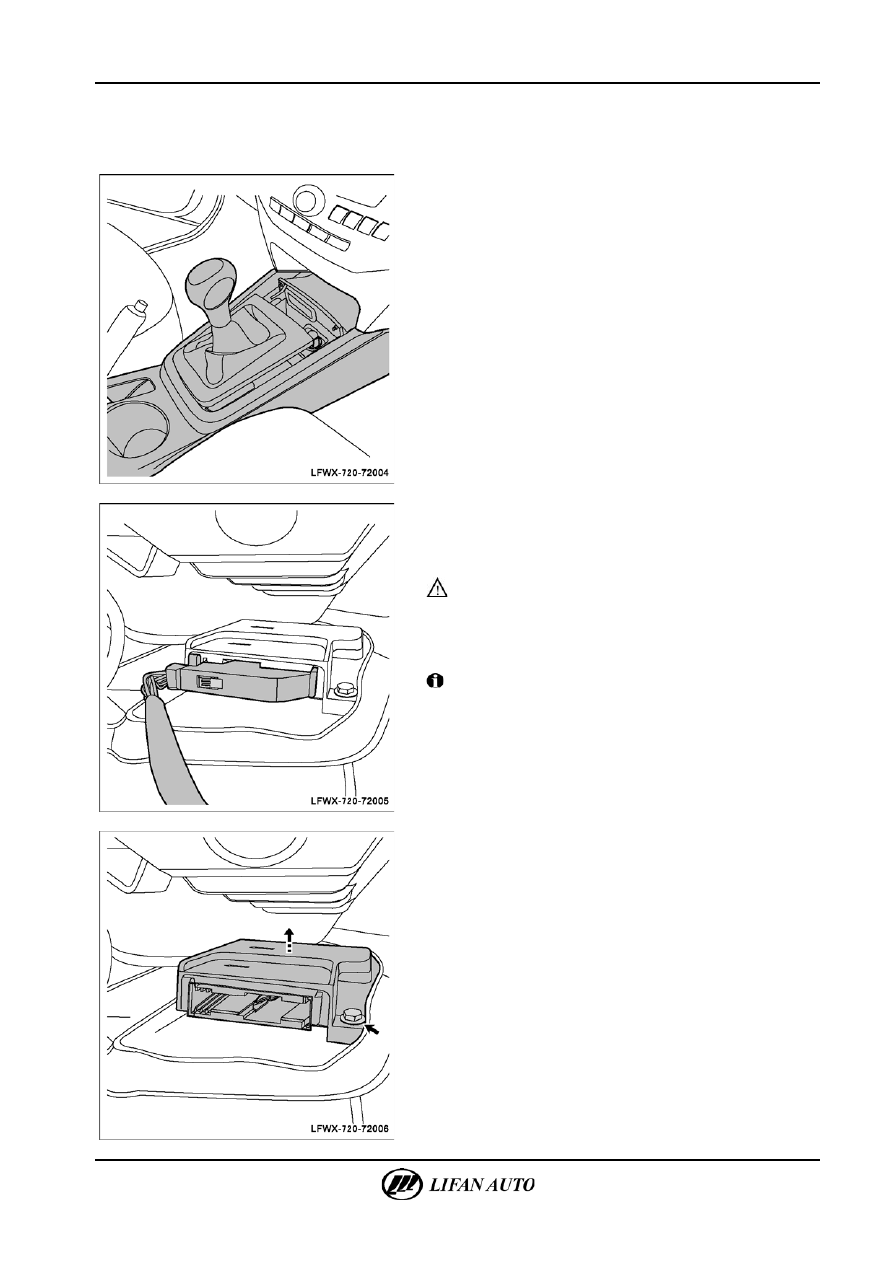

Заменить электронный блок управления системы надувных подушек
безопасности
•
Процедура замены ЭБУ СНПБ приводится в руководстве по техническому
обслуживанию.
Перейти
к шагу 6
6
Убедиться, что неисправность устранена. Диагностика завершена.
B142100 —
Слишком высокое сопротивление в цепи подушки
безопасности водителя
B142200 —
Слишком низкое сопротивление в цепи подушки безопасности
водителя
B142300 —
Замыкание на массу в цепи подушки безопасности водителя
Номер шага
Диагностика
ДА
НЕТ
1
Проверить контактную пружину
•
Выключить зажигание и отсоединить клемму провода массы от
аккумуляторной батареи больше чем на 90 с.
•
Демонтировать включатель звукового сигнала и отключить соединитель
подушки безопасности водителя.
•
Отключить соединитель S01 контактной пружины (соединитель с устройством
вращающимся).
•
Убедиться, что сопротивление между соединителем S01 контактной пружины
и соединителем подушки безопасности водителя меньше 2 Ом.
Перейти
к шагу 2
Перейти
к шагу 3
2
Проверить электропроводку
•
Отключить соединитель S03 ЭБУ СНПБ.
•
Отключить соединитель S01 контактной пружины (соединитель с устройством
вращающимся).
•
Убедиться, что сопротивление между выводом 1 соединителя S03 и выводом 1
соединителя S01, выводом 2 соединителя S03 и выводом 2 соединителя S01
меньше 2 Ом.
•
Убедиться, что сопротивление между выводами 1 и 2 соединителя S01
и массой больше 1 МОм.
Перейти
к шагу 5
Перейти
к шагу 4
