Рулевое управление с гидроусилителем - Рулевое управление с гидроусилителем







5.

Проверить усилие вращения рулевого колеса

А.  Снять пластину крышки выключателя звукового сигнала.

(см. главу 62 «Рулевой механизм — Рулевое колесо —

Замена»).

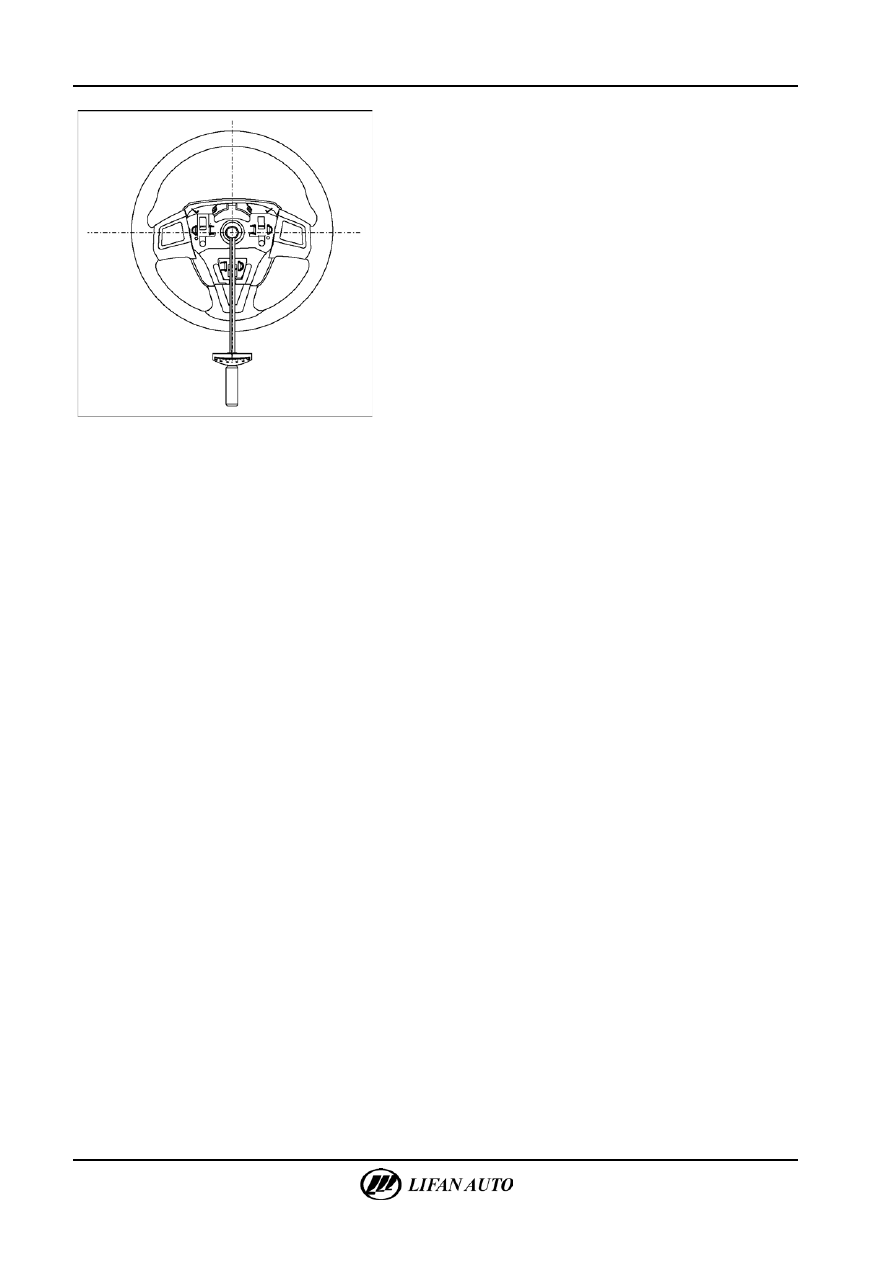

Б.  Повернуть рулевое колесо в центральное положение,

запустить двигатель и оставить на холостом ходу.

В.  Проверить усилие вращения рулевого колеса

в 2 направлениях.
Усилие вращения рулевого колеса: < 6 Н·м

△

Совет

Перед принятием окончательного решения следует учесть тип

шин, давление и состояние контактной поверхности.
Г.  Установить крепежные гайки рулевого колеса.
Д.  Установить пластину крышки выключателя звукового

сигнала (см. главу 62 «Рулевой механизм — Рулевое

колесо — Замена»).



Рулевое управление с гидроусилителем — Поиск и устранение неисправностей

61-9



Поиск и устранение неисправностей

Таблица признаков неисправностей

Нижеприведенная таблица поможет установить возможные причины неисправностей. Проверить каждую деталь

в соответствующем порядке. При необходимости отремонтировать или заменить эти детали.

Признак

Возможные причины неисправностей

Рекомендуемые действия

Недостаточное

поворачивание

1. Шины (слишком низкое давление или большой износ

шин)

Проверить давление в шине, заменить

изношенную шину

2. Установочные углы передних колес (неверные)

Отрегулировать установочные углы всех

четырех колес

3. Гидравлическая жидкость (не соответствует

требованиям или проникновение воздуха)

Добавить гидравлическую жидкость или

откачать воздух из системы

4. Насос гидроусилителя (недостаточная мощность)

Заменить насос

5. Рулевой механизм (повреждение)

Отремонтировать или заменить рулевой

механизм

6. Шаровая опора рулевого механизма (изношена или

плохо смазана)

Заменить шаровую опору

7. Нижний шаровой палец поворотного кулака рулевого

механизма (изношен или плохо смазан)

Заменить

8. Передний подшипник рулевой колонки (поврежден)  Заменить

Вибрация рулевого

колеса

1. Давление в шинах (слишком низкое давление или

большой износ шин)

Проверить давление в шине, заменить

изношенную шину

2. Установочные углы передних колес (неверные)

Отрегулировать установочные углы всех

четырех колес

3. Крепежный болт рулевого механизма (ослабление)

Затянуть крепежные болты рулевого механизма

4. Рулевой механизм (большой люфт)

Отремонтировать или заменить рулевой

механизм

5. Шаровая опора рулевого механизма (большой люфт)  Заменить шаровую опору
6. Нижний шаровой палец поворотного кулака рулевого

механизма (большой люфт)

Заменить

7. Передний подшипник рулевой колонки (поврежден)  Заменить

Слишком большой

люфт рулевого колеса

1. Карданный шарнир вала рулевого колеса

(увеличенный люфт или шарнир поврежден)

Заменить карданный шарнир вала рулевого

механизма

2. Шаровая опора рулевого механизма (большой люфт)  Заменить изношенную шаровую опору

рулевого механизма

3. Крепежный болт рулевого механизма в сборе

(ослаблен)

Затянуть крепежные болты

Недостаточное

усиливающее давление

в рулевом механизме

1.

Приводной ремень (ослаблен)

Заменить

2. Гидравлическая жидкость (не соответствует

требованиям, или проникновение воздуха)

Добавить гидравлическую жидкость или

откачать воздух из системы

3. Рулевой механизм (повреждение)

Отремонтировать или заменить рулевой

механизм

4. Насос гидроусилителя (поврежден)

Заменить насос

Ненормальный шум в

механизме рулевого

управления

1. Гидравлическая жидкость (не соответствует

требованиям, или проникновение воздуха)

Добавить гидравлическую жидкость или

откачать воздух из системы

2. Приводной ремень рулевого механизма (ослаблен)

Заменить

3. Насос гидроусилителя (поврежден)

Заменить насос гидроусилителя

4. Приводные узлы рулевого механизма (ослаблены или

сильно изношены)

Проверить ослабление или износ приводных

узлов и при необходимости заменить

61-10

Рулевое управление с гидроусилителем - Масляный насос рулевого механизма с гидроусилителем





Масляный насос рулевого механизма с гидроусилителем

Замена



1.

Слить гидравлическую жидкость рулевого механизма

с гидроусилителем.

2.

Демонтировать маслопровод рулевого механизма

с гидроусилителем.

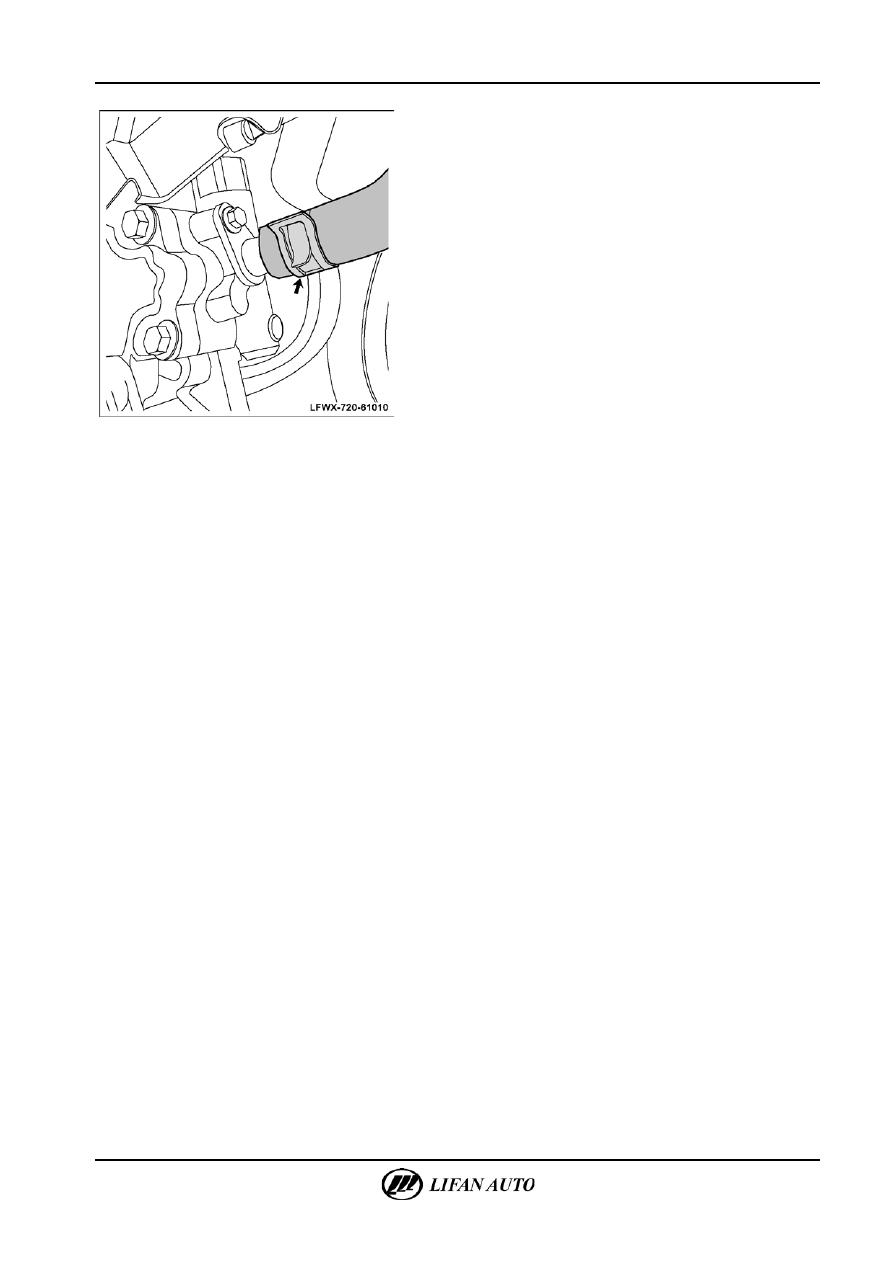

А.  Снять зажим маслопровода рулевого механизма

с гидроусилителем и отсоединить маслопровод.

Б.  Снять соединительный болт трубки высокого давления

и отсоединить ее.







3.

Отсоединить насос рулевого механизма

с гидроусилителем в сборе.

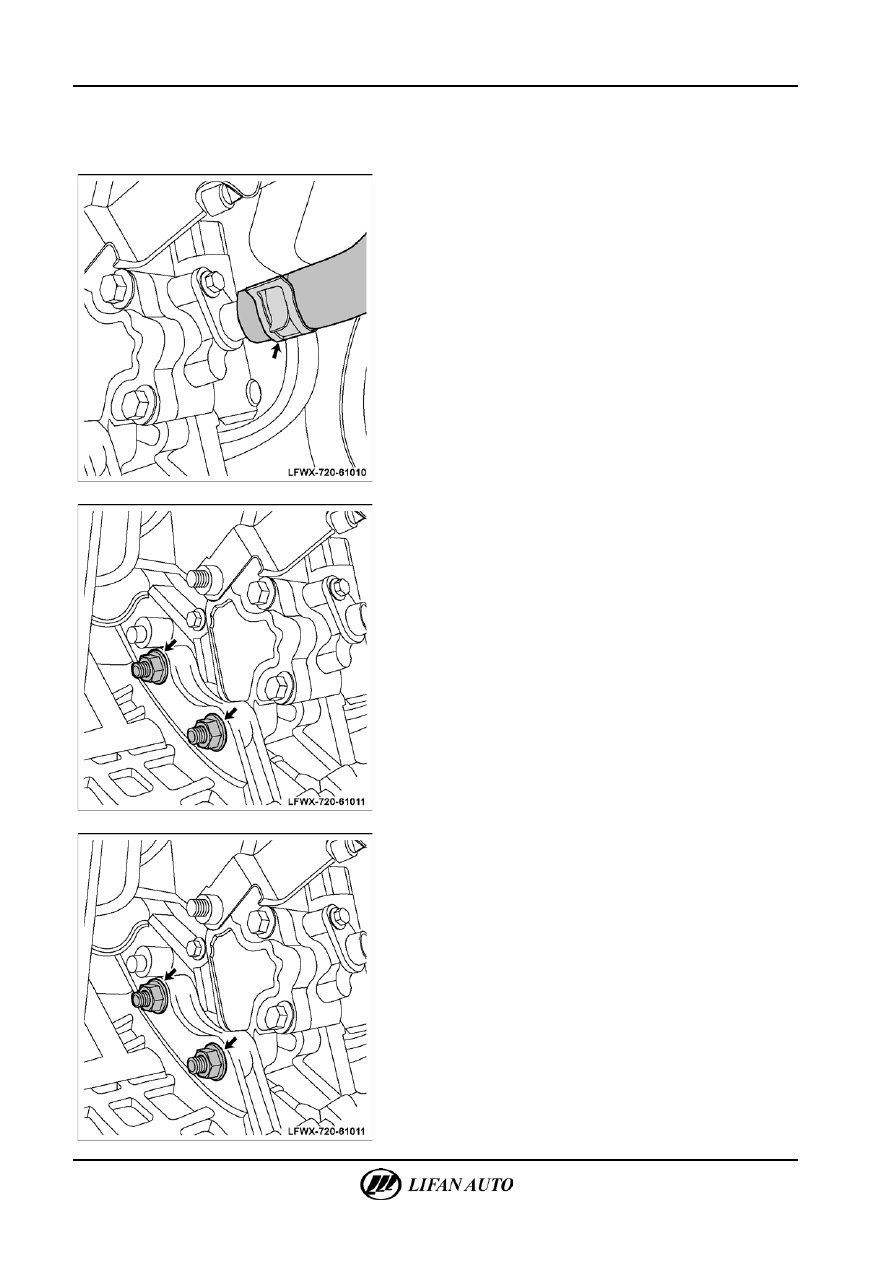

А.  Снять ремень двигателя.
Б.  Открутить крепежные болты насоса рулевого механизма

с гидроусилителем в сборе.

В.  Снять насос гидроусилителя в сборе.







4.

Установить насос рулевого механизма

с гидроусилителем в сборе.

А.  Установить насос рулевого механизма с гидроусилителем

в сборе на двигатель, установить крепежные винты

и затянуть их.
Момент затяжки: 60 Н·м

Б.  Установить ремень двигателя.



Рулевое управление с гидроусилителем — Масляный насос рулевого механизма с гидроусилителем

61-11





5.

Установить маслопровод рулевого механизма

с гидроусилителем.

А.  Установить зажим маслопровода рулевого механизма

с гидроусилителем и крепежные болты зажима

маслопровода.

Б.  Установить трубу высокого давления и соединительный

болт.

6.

Залить гидравлическую жидкость в рулевой механизм

с гидроусилителем.

7.

Откачать воздух из системы рулевого механизма

с гидроусилителем.

8.

Проверить наличие утечек гидравлической жидкости

из рулевого механизма с гидроусилителем.
