Система смазки - Масляный насос







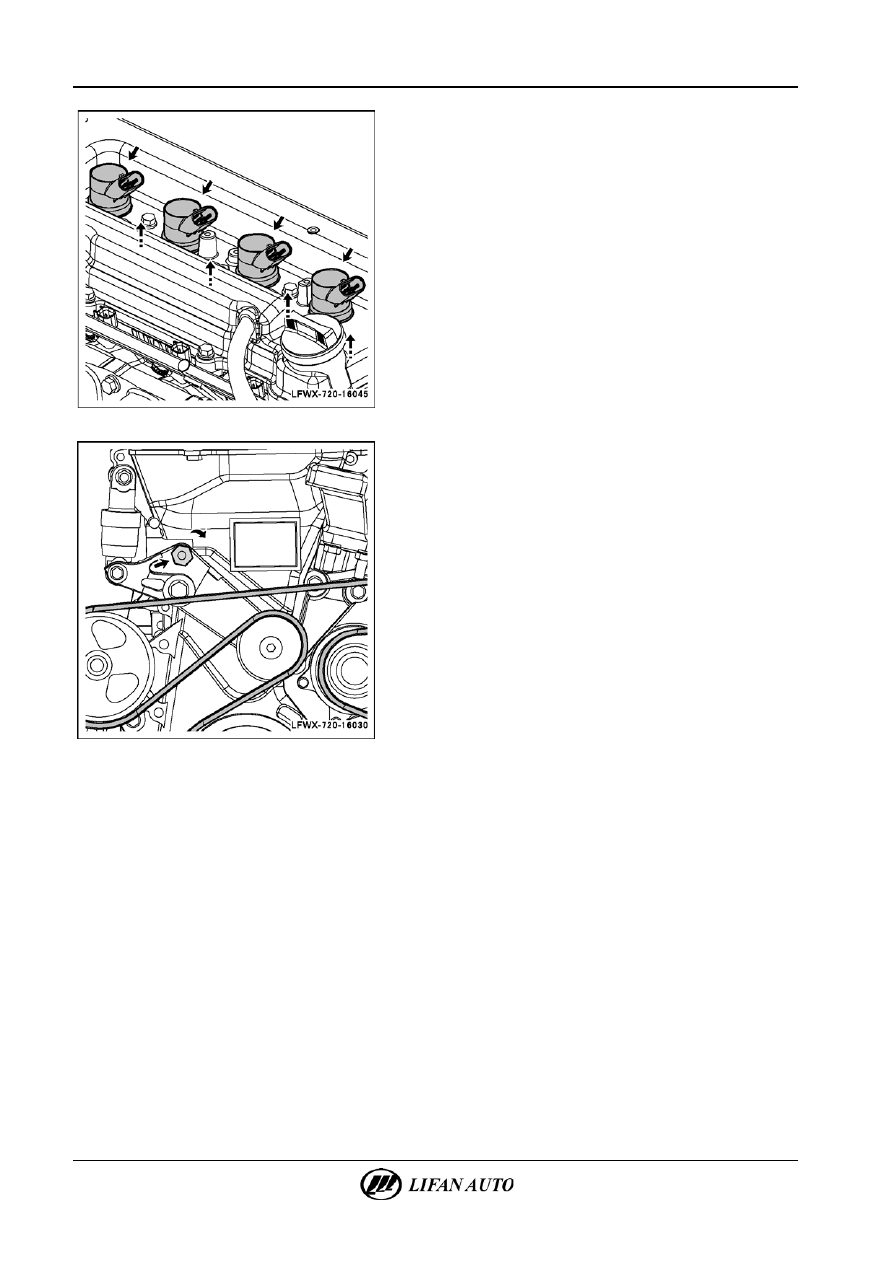

Т.  Установить последовательно все катушки зажигания

и затянуть болты.

Момент затяжки: 11 Н·м.
Установить согласно меткам, нанесенным во время снятия.







У.  С помощью торцевого гаечного ключа приложить усилие

в направлении по часовой стрелке, показанном на рисунке,

и установить приводной ремень.



Система смазки - Маслоизмерительный щуп

16-29



Маслоизмерительный щуп

Замена

△ Сов

е

т



Для облегчения снятия направляющей трубки маслоизмерительного щупа необходимо вначале снять генератор.



1.

Снятие маслоизмерительного щупа и направляющей

трубки.

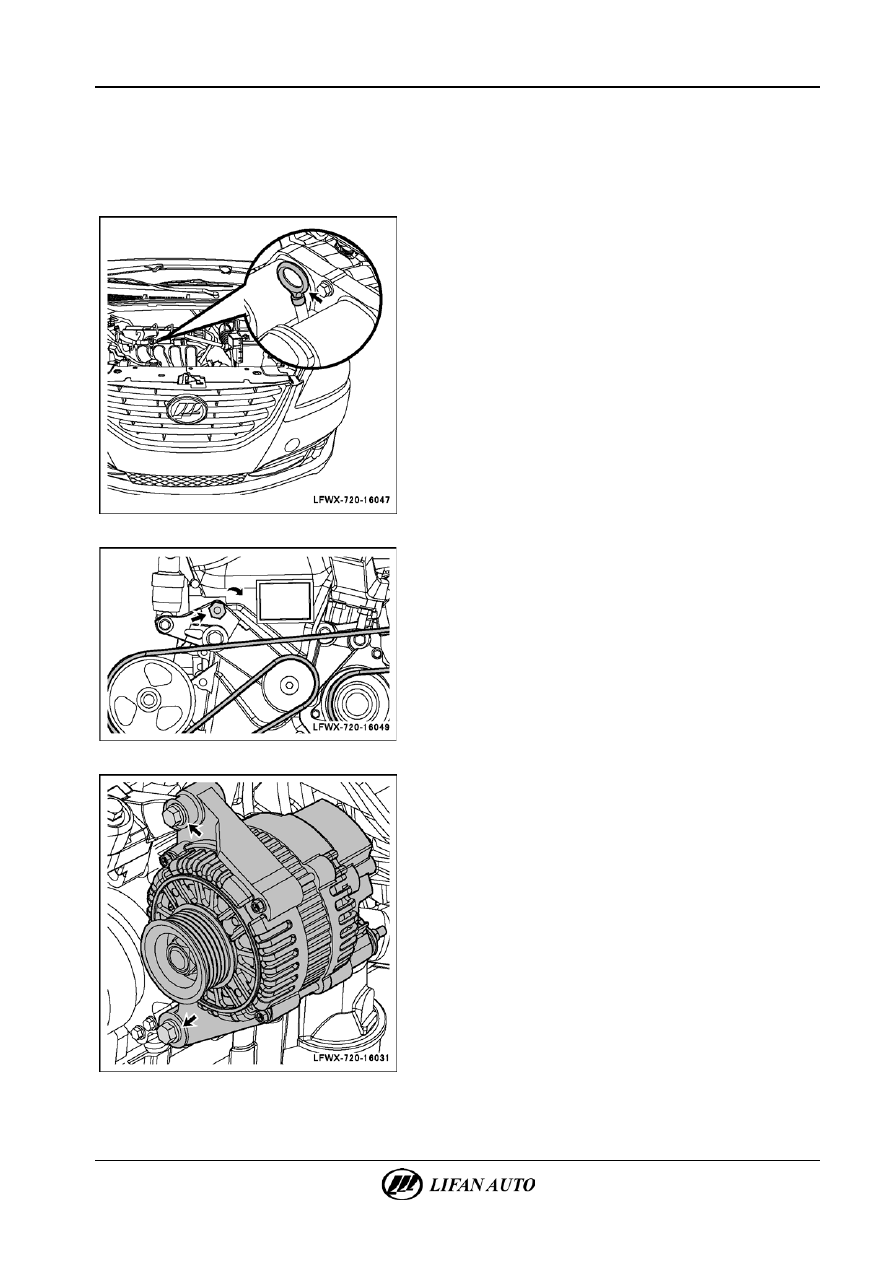

А.  Вытащить маслоизмерительный щуп.







Б.  С помощью торцевого гаечного ключа приложить усилие

в направлении по часовой стрелке, показанном на рисунке,

и снять приводной ремень.







В.  Вывернуть крепежные болты генератора и снять генератор

в сборе.

16-30

Система смазки - Маслоизмерительный щуп

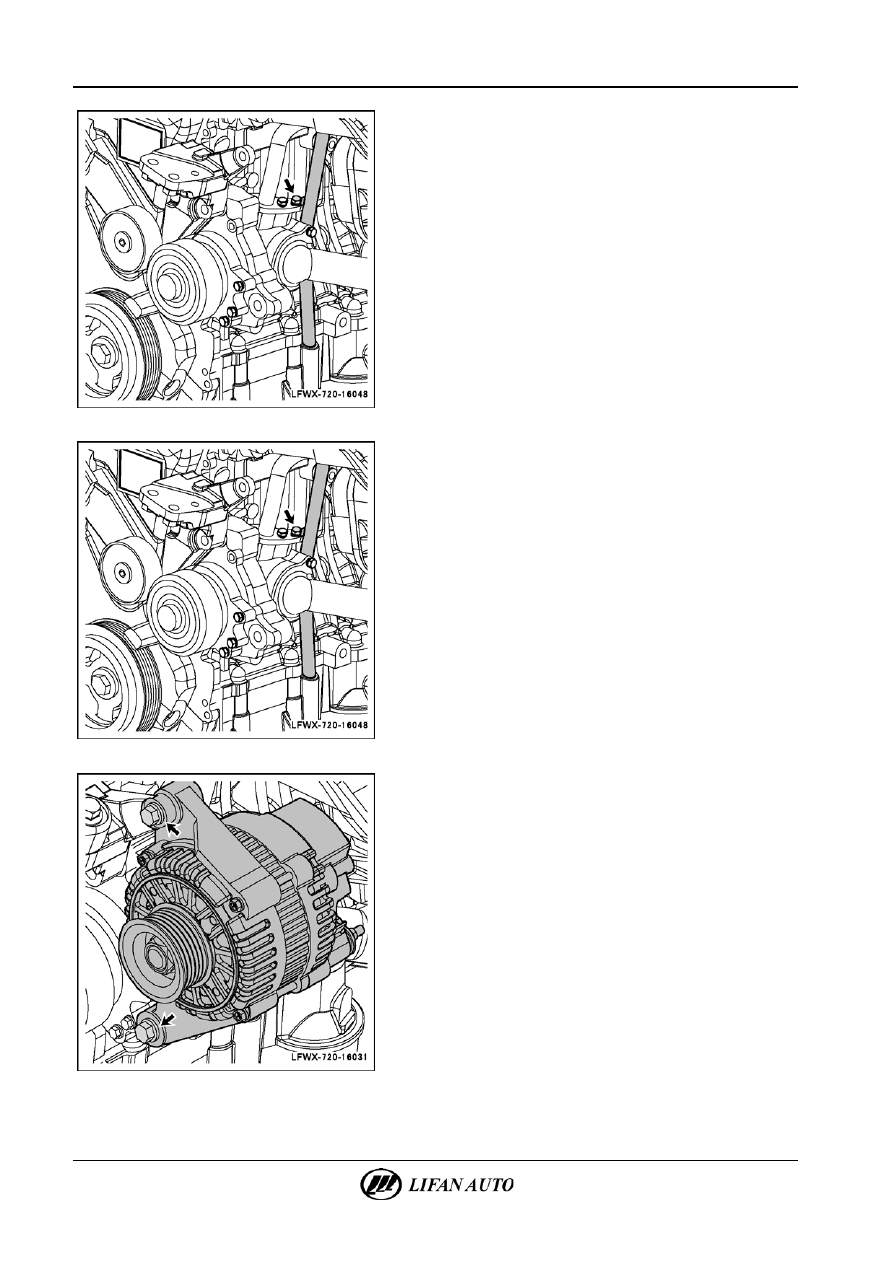

Г.  Вывернуть крепежные болты трубки маслоизмерительного

щупа и снять направляющую трубку маслоизмерительного

щупа.







2.

Установка направляющей трубки

маслоизмерительного щупа и установка

маслоизмерительного щупа.

А.  Установить на место направляющую трубку

маслоизмерительного щупа и затянуть крепежный болт.
Момент затяжки: 10-11 Н·м.







Б.  Установить насос системы охлаждения и затянуть болты.

Момент затяжки болта: 25 Н·м.
Момент затяжки длинного болта: 54 Н·м.



Система смазки - Маслоизмерительный щуп

16-31

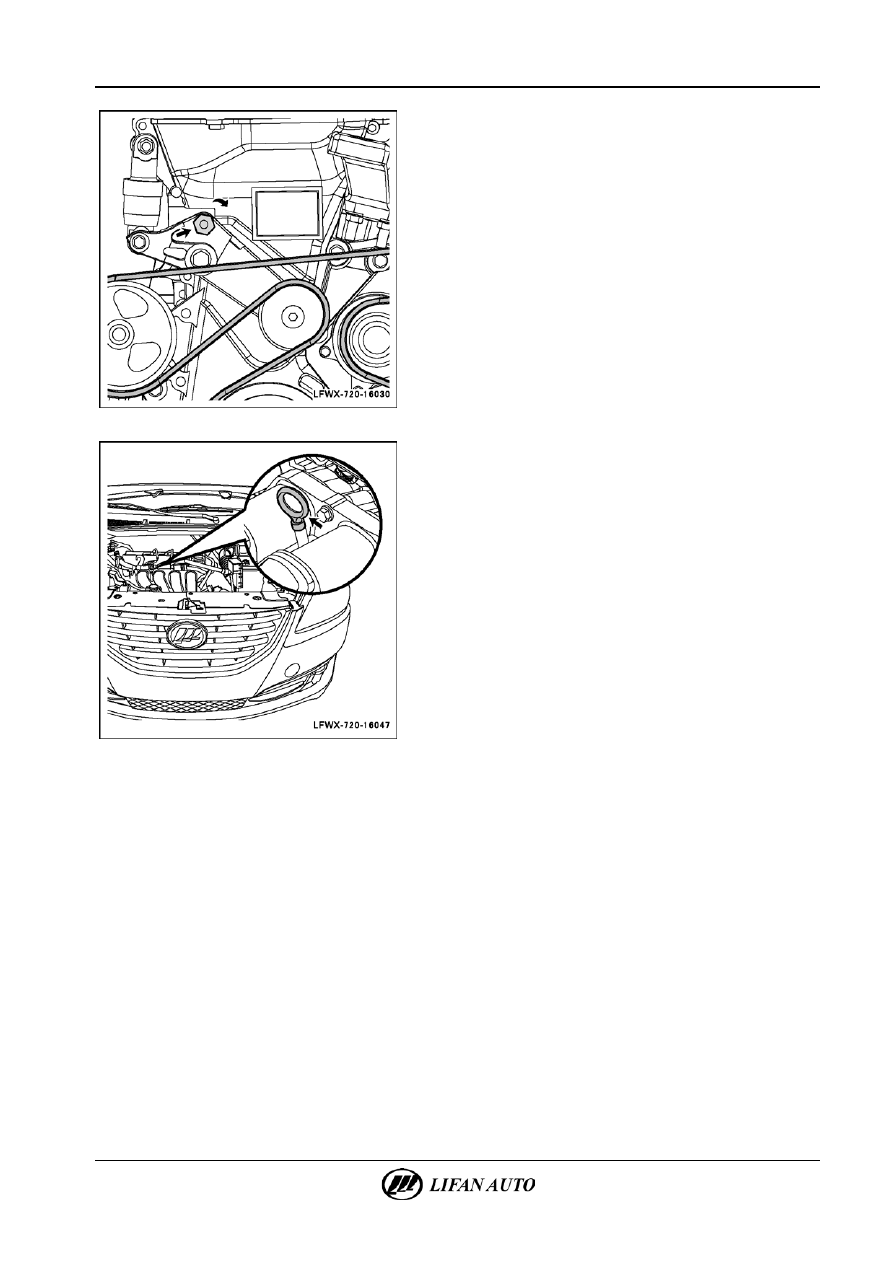

В.  С помощью торцевого гаечного ключа приложить усилие

в направлении по часовой стрелке, показанном на рисунке,

и установить приводной ремень.







Г.  Вставить в направляющую трубку маслоизмерительный

щуп.
