Lifan 720 / Cebrium. Руководство - часть 118

16-24

Система смазки - Масляный насос







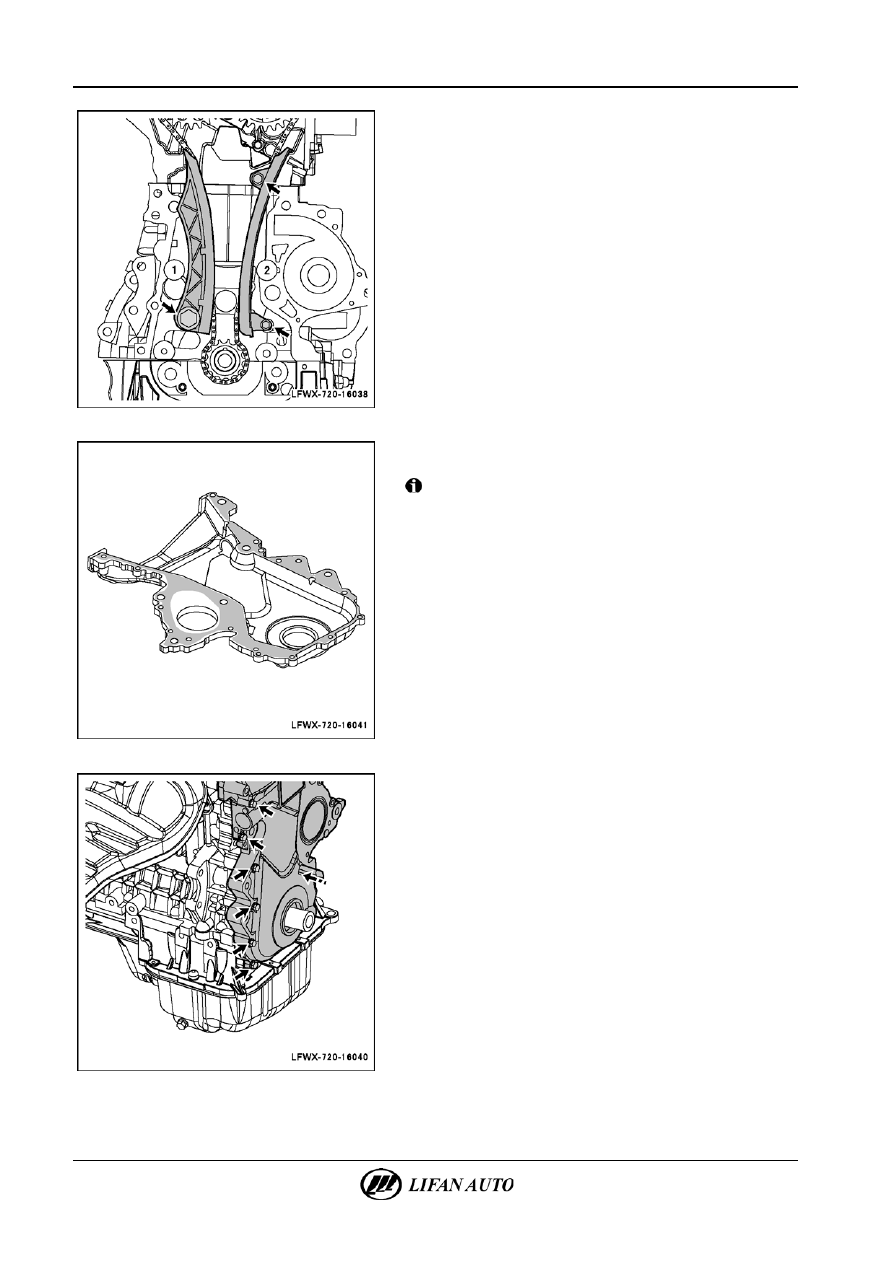

Д.  Установить успокоитель цепи (как показано на рис. 1)

и направляющую цепи в сборе (как показано на рис. 2)

и затянуть крепежные болты.
Крепежные болты успокоителя цепи.
Момент затяжки: 19 Н·м.
Крепежные болты направляющей цепи.
Момент затяжки: 13 Н·м.







Е.  Как показано на рисунке, равномерно нанести герметик

на установочную поверхность передней крышки двигателя.



Внимание!

Перед нанесением герметика необходимо снять старый

герметик.







Ж.  Установить на двигатель переднюю крышку и затянуть

крепежные болты.
Момент затяжки: 23 Н·м.



Система смазки - Масляный насос

16-25





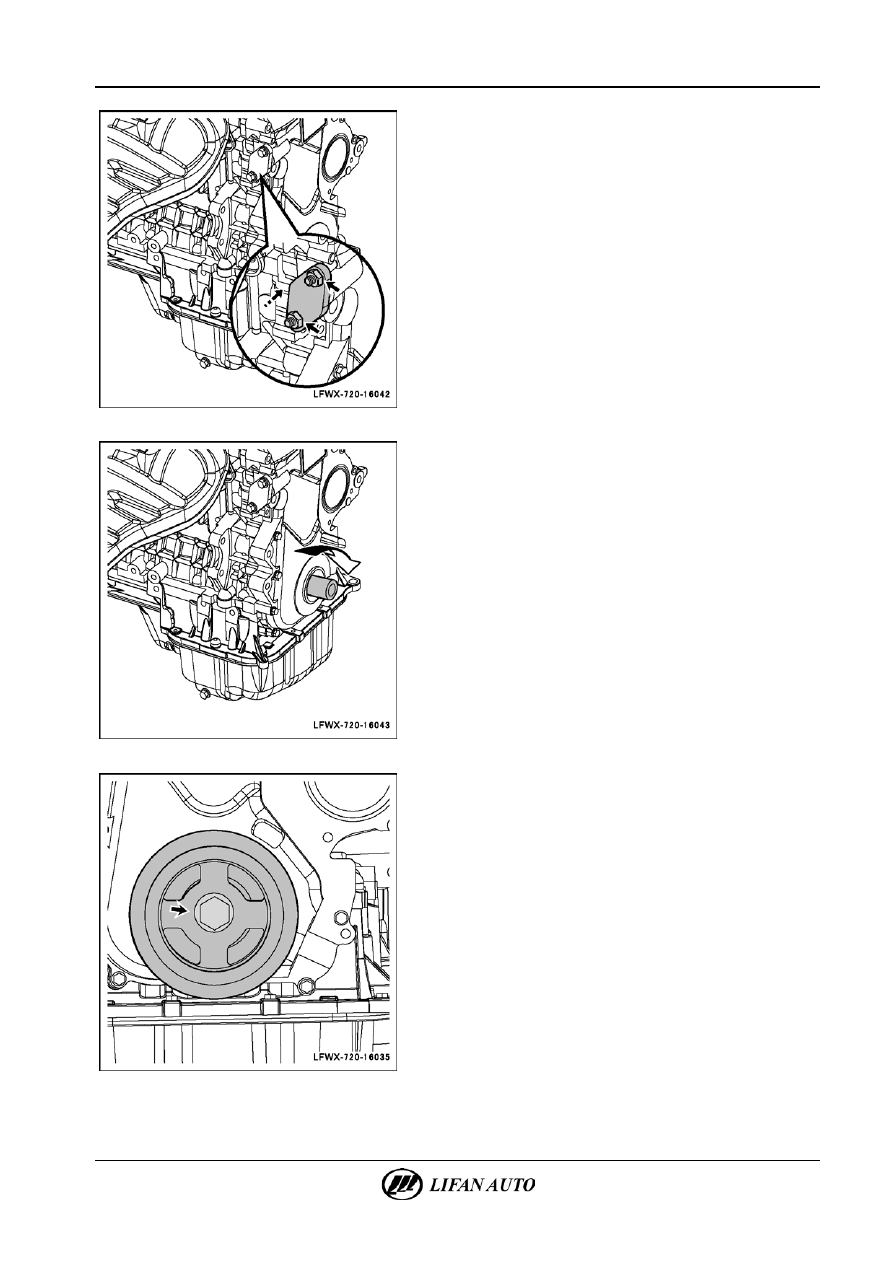

З.  Установить натяжитель в установочное положение

и затянуть две крепежные гайки.
Момент затяжки: 11 Н·м.

△ Сов

е

т



При установке натяжителя необходимо заблокировать плунжер

натяжителя блокирующим устройством. После установки

крепежных болтов для освобождения плунжера необходимо

провернуть коленчатый вал против часовой стрелки.







И.  Провернуть коленчатый вал по часовой стрелке

и проверить правильность установки натяжителя.







К.  Установить шкив коленчатого вала и затянуть болты.

Момент затяжки: 138 Н·м.

△ Сов

е

т



Для того чтобы установить крепежные болты шкива

коленчатого вала, необходимо зафиксировать маховик для

предотвращения вращения коленчатого вала.

16-26

Система смазки - Масляный насос

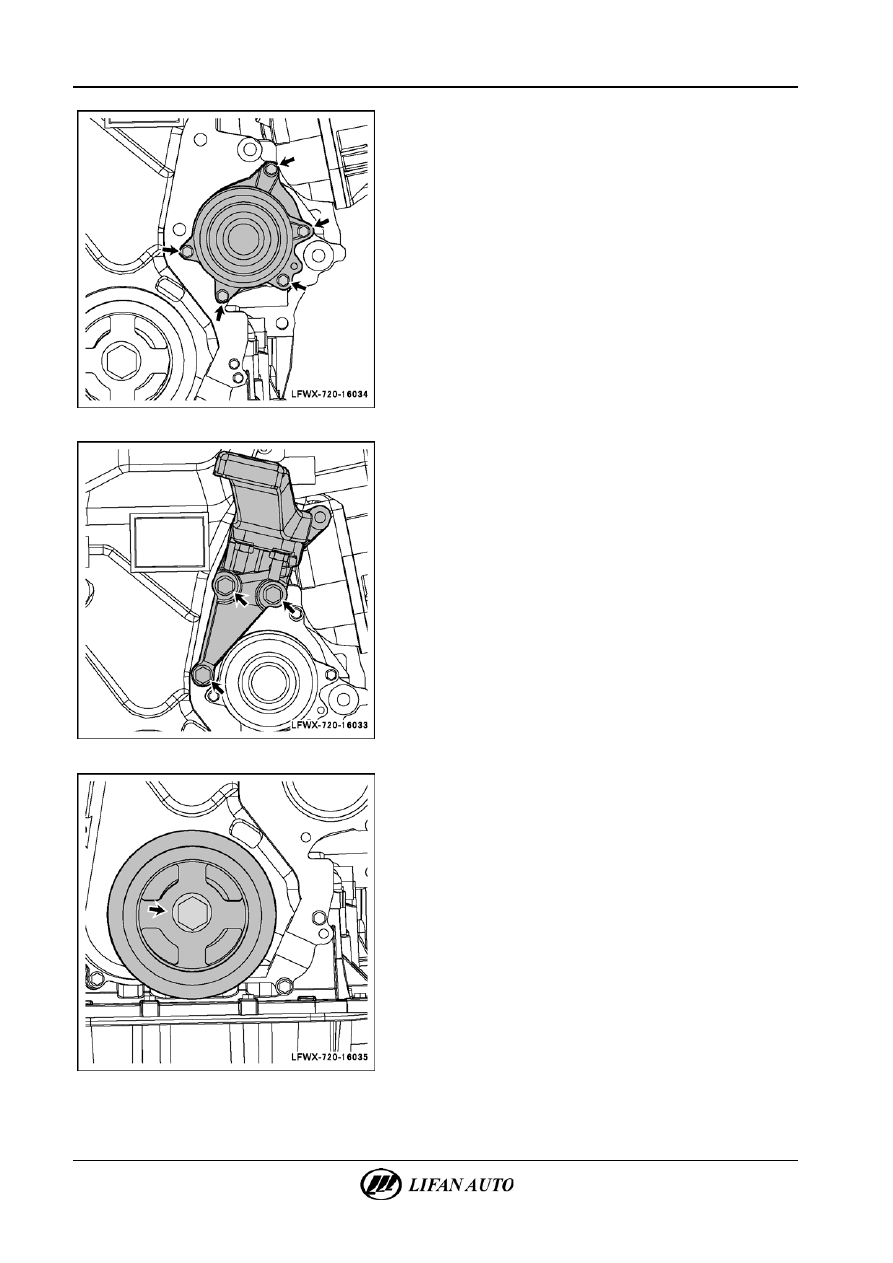

Л.  Установить насос системы охлаждения и затянуть болты.

Момент затяжки: 11 Н·м.







М.  Установить передний опорный кронштейн двигателя

и затянуть болты.
Момент затяжки: 52 Н·м.







Н.  Установить натяжитель приводного ремня и затянуть

болты и гайки.
Момент затяжки болта: 69 Н·м.
Момент затяжки гайки: 29 Н·м.



Система смазки - Масляный насос

16-27





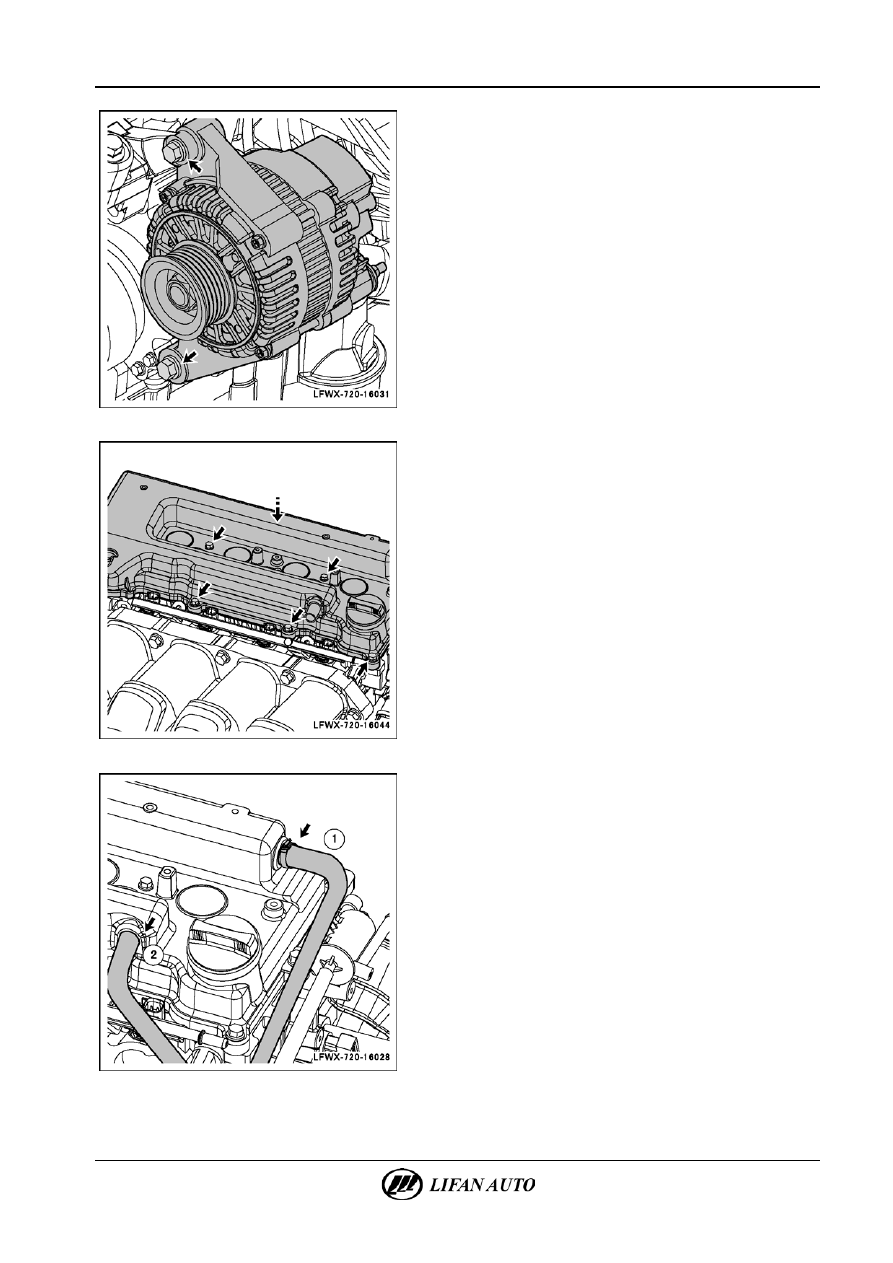

О.  Установить насос системы охлаждения и затянуть болты.

Момент затяжки болта: 25 Н·м.
Момент затяжки длинного болта: 54 Н·м.







П.  Установить крышку головки блока цилиндров и затянуть

крепежные болты.
Момент затяжки: 11 Н·м.







Р.  Как показано на рис. 1, установить клапан принудительной

вентиляции картера и затянуть зажим.

С.  Как показано на рис. 2, соединить трубку системы

вентиляции.
