16-20

Система смазки - Масляный насос







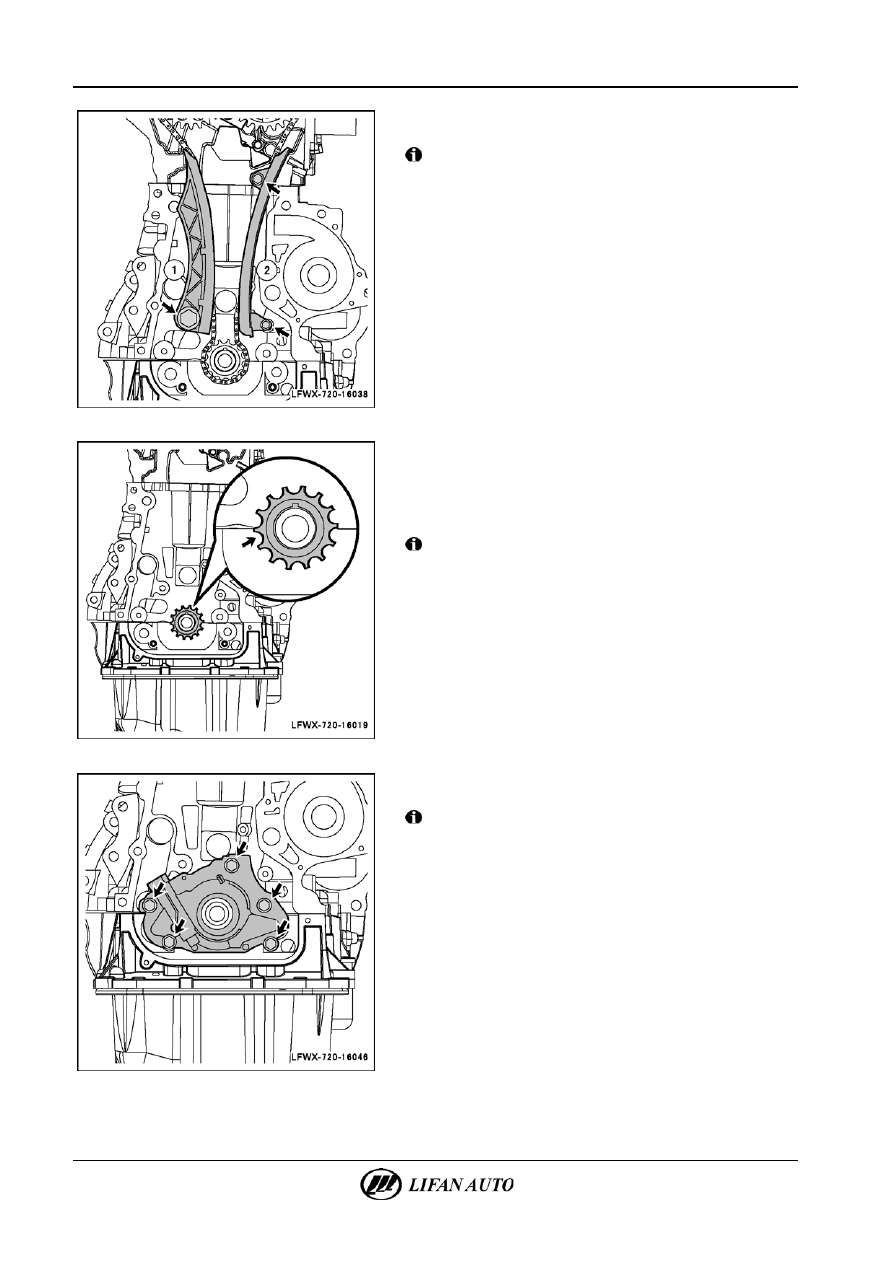

О.  Вывернуть крепежные болты успокоителя и направляющей

цепи, снять успокоитель в сборе.



Внимание!

Для того чтобы исключить повреждение толкателя

клапана из-за вращения коленчатого вала после снятия

цепи ГРМ, необходимо перед разборкой развернуть

коленчатый вал и перевести цилиндр № 1 в положение

ВМТ, проверив это положение совмещением метки на

шкиве распределительного вала.







П.  Снять цепь привода распределительного механизма.
Р.  Снять уплотнительное кольцо с ведущей звездочки цепи

ГРМ на коленчатом валу.

С.  Снять ведущую звездочку цепи ГРМ на коленчатом валу

и центровочный штифт.



Внимание!

Центровочные штифты необходимо хранить вместе

с установочными деталями для исключения их утери.







Т.  Вывернуть крепежные болты и демонтировать масляный

насос двигателя и его прокладку.



Внимание!

Повторное использование прокладки недопустимо.

Необходимо убедиться в наличии новой прокладки.



Система смазки - Масляный насос

16-21





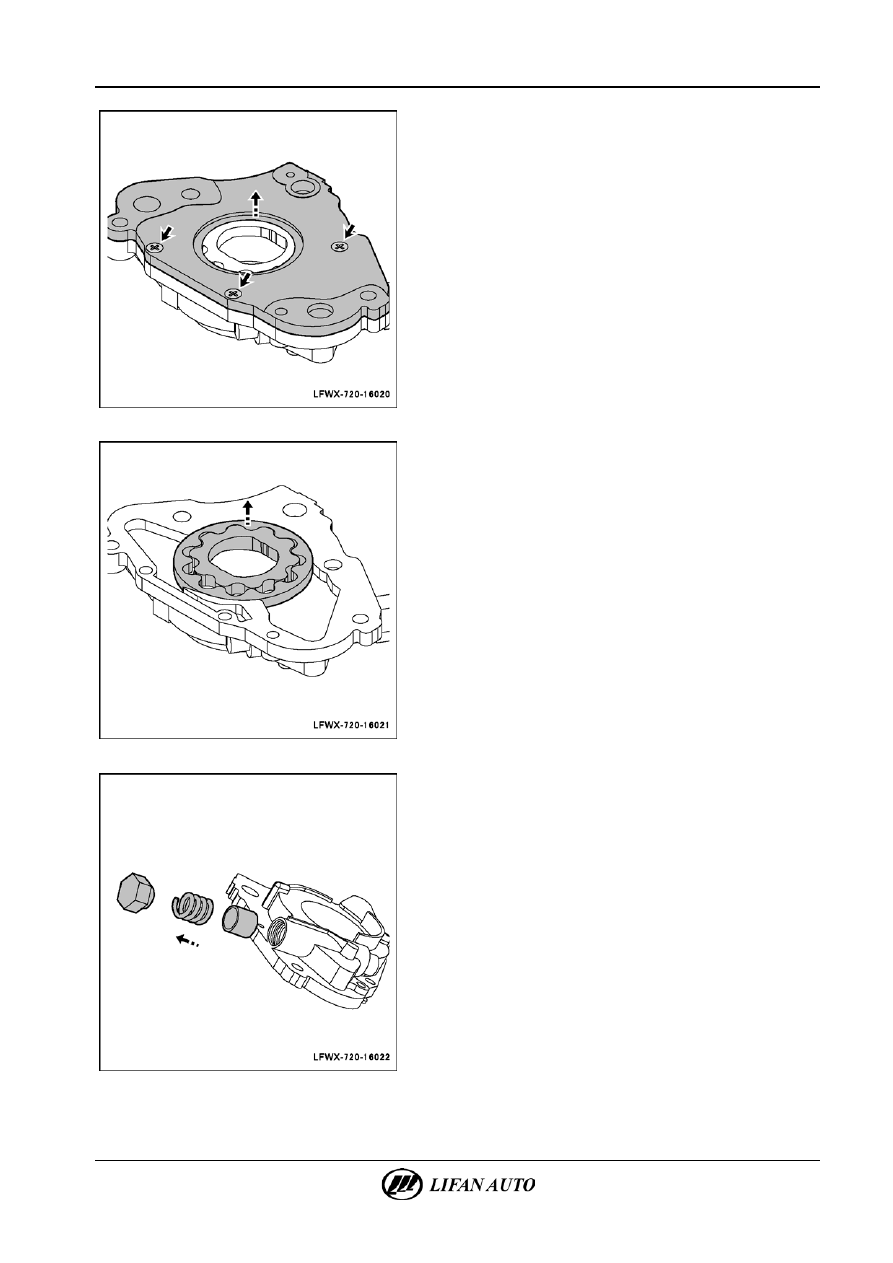

2.

Разборка масляного насоса двигателя.

А.  Вывернуть крепежные винты масляного насоса двигателя

и снять крышку с масляного насоса двигателя.







Б.  Снять ведущий и ведомый роторы масляного насоса

двигателя.







В.  Как показано на рисунке, вывернуть пробку перепускного

клапана масляного насоса двигателя и снять пружину

перепускного клапана и перепускной клапан.

16-22

Система смазки - Масляный насос







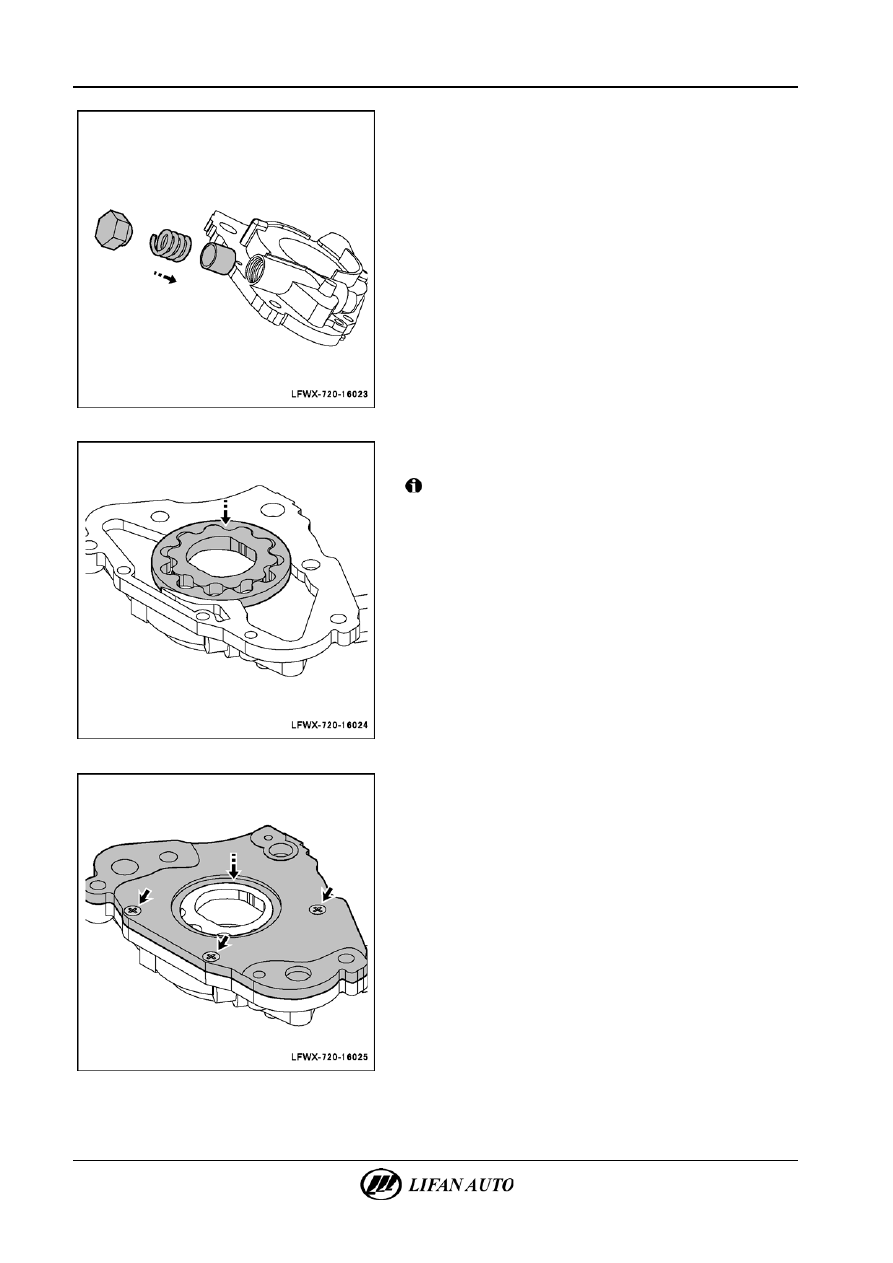

3.

Сборка масляного насоса двигателя.

А.  Вставить перепускной клапан и пружину перепускного

клапана масляного насоса двигателя в отверстие.

Б.  Ввернуть пробку перепускного клапана масляного насоса

двигателя.
Момент затяжки: 37 Н·м.







В.  Как показано на рисунке, установить ведущий и ведомый

роторы масляного насоса двигателя.



Внимание!

При установке выровнять с метками согласно рисунку.







Г.  Установить крышку масляного насоса и затянуть

крепежные винты.
Момент затяжки: 11 Н·м.



Система смазки - Масляный насос

16-23





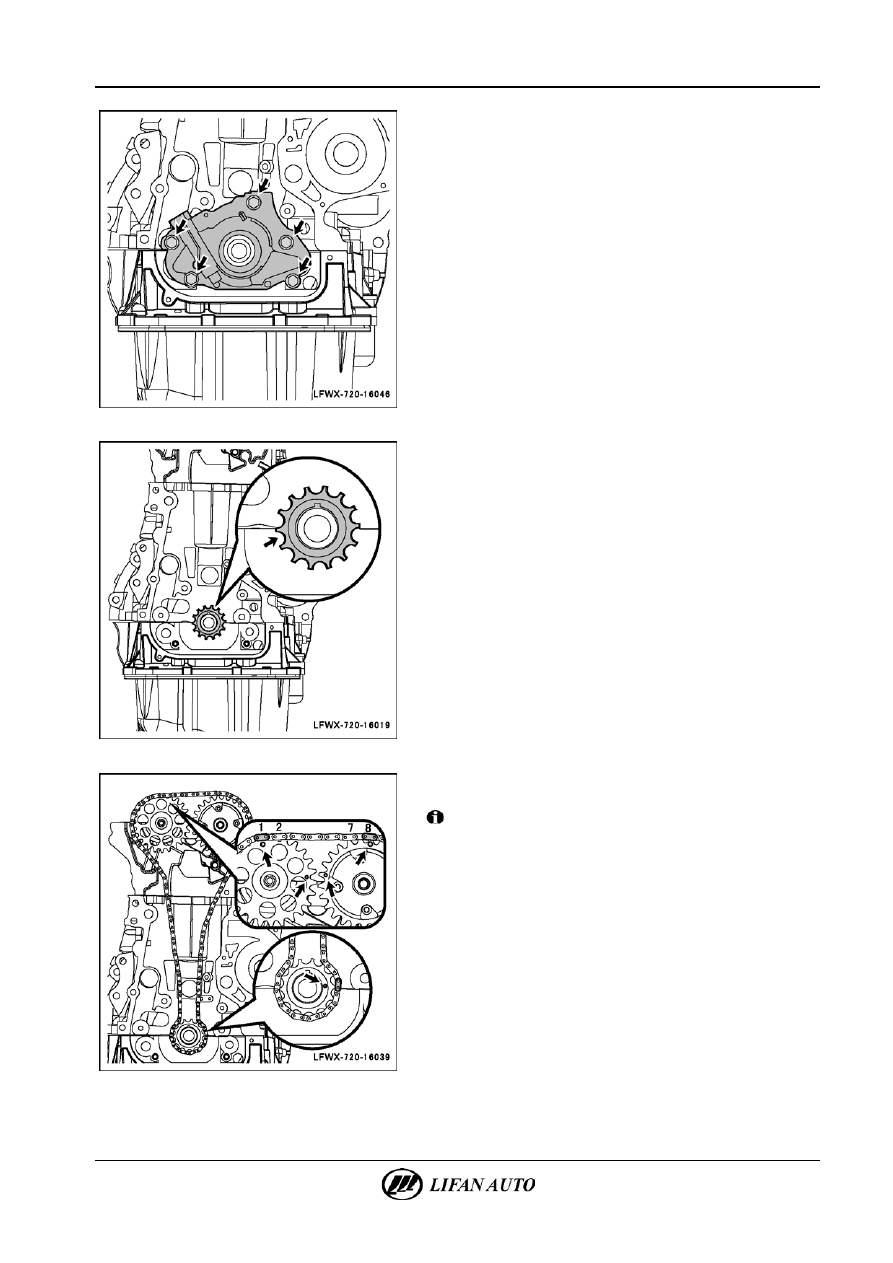

4.

Установка масляного насоса двигателя.

А.  Установить масляный насос двигателя и прокладку

масляного насоса двигателя на место и затянуть крепежные

болты масляного насоса двигателя.
Момент затяжки: 11 Н·м.







Б.  Установить ведущую звездочку цепи ГРМ на коленчатом

валу и центровочный штифт.

В.  Установить уплотнительное кольцо ведущей звездочки

цепи ГРМ на коленчатом валу.







Г.  Установить цепной привод газораспределительного

механизма.



Внимание!

При установке цепного привода газораспределительного

механизма необходимо совместить метки, как показано

на рисунке.
