Система охлаждения - Радиатор







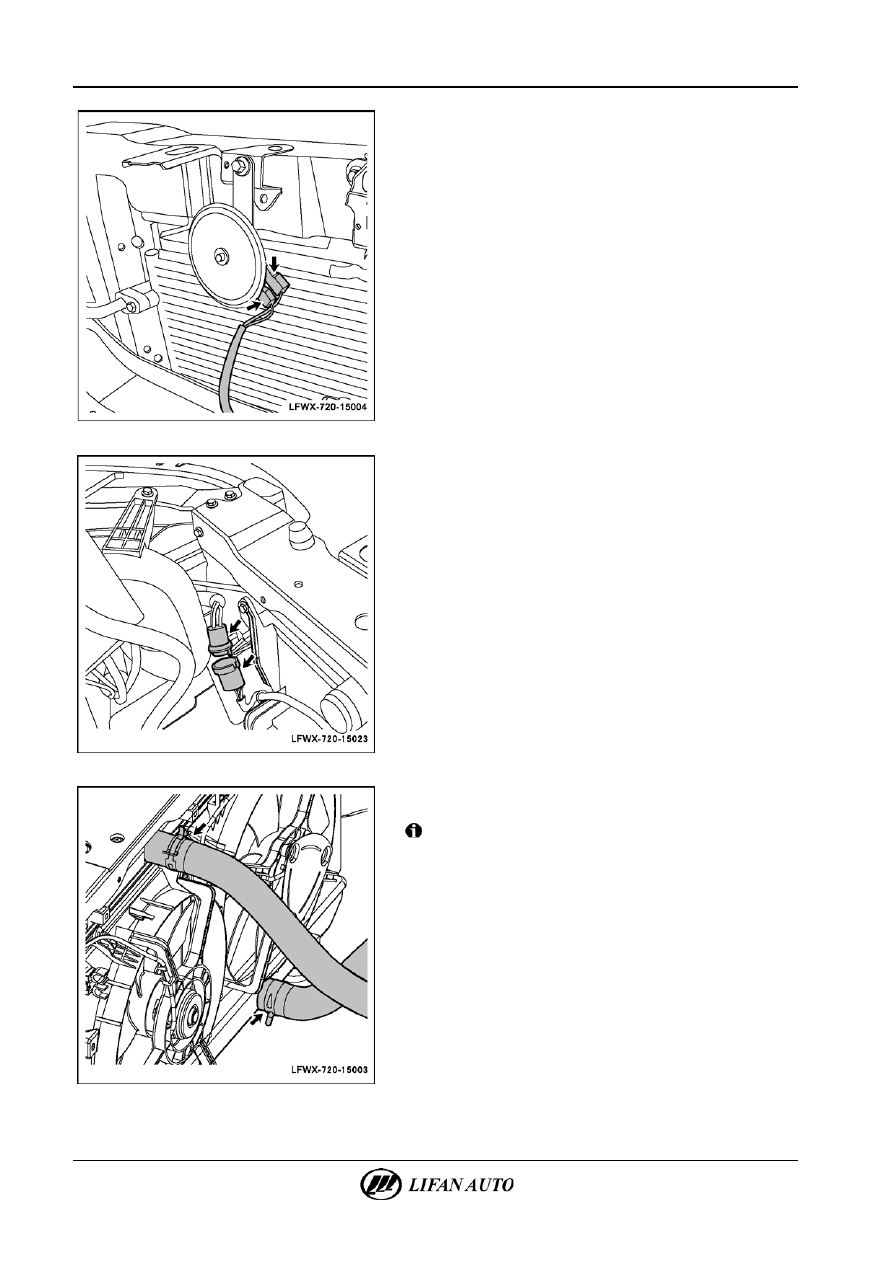

Г.  Соединить разъемы звуковых сигналов высокого и низкого

тона.







Д.  Соединить разъемы вентилятора системы охлаждения.







Е.  Соединить впускной и выпускной патрубки и затянуть

зажимы.



Внимание!

Проверить правильность и надежность установки

патрубков.



Система охлаждения - Радиатор

15-15





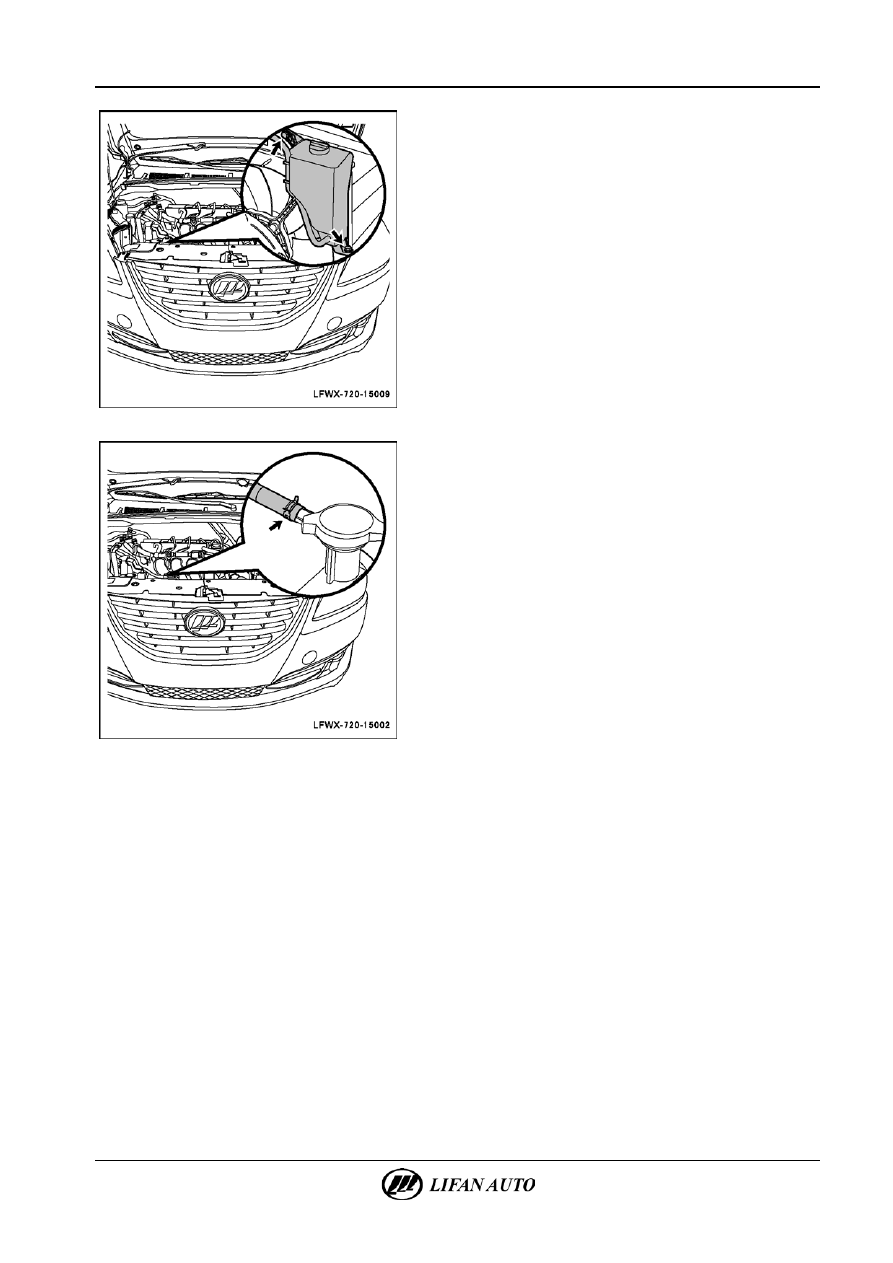

Ж.  Установить на место расширительный бачок и затянуть

крепежные болты.
Момент затяжки: 8-10 Н·м.







З.  Соединить шланг от расширительного бачка с впускным

патрубком радиатора и затянуть эластичные хомуты.

И.  Установить передний бампер в сборе (см. главу 81

«Внутренние и внешние декоративные элементы.

Передний бампер. Замена переднего бампера»).

К. Залить охлаждающую жидкость.

Работы выполнять в следующей последовательности:
•

Открыть пробку заливной горловины радиатора для

заливки охлаждающей жидкости.

△ Сов

е

т



Прекратить заливку, когда уровень охлаждающей жидкости

достигнет края заливной горловины радиатора.

•

Установить пробку заливной горловины радиатора.

•

Открыть крышку расширительного бачка и залить

охлаждающую жидкость на уровне между нижней

и верхней метками на стенке расширительного бачка.

△ Сов

е

т



Не заполнять расширительный бачок полностью. Необходимо

оставить свободное пространство для расширения жидкости.

•

Установить крышку расширительного бачка.

•

Запустить двигатель и дать ему поработать на

холостом ходу. После достижения охлаждающей

жидкости температуры 85 °C (при открытом

термостате) остановить двигатель.

•

Дождаться охлаждения двигателя, открыть пробку

заливной горловины радиатора и долить

охлаждающую жидкость

△ Сов

е

т



Прекратить заливку, когда уровень охлаждающей жидкости

достигнет края заливной горловины радиатора. Процесс

заливки охлаждающей жидкости завершен.

•

Установить пробку заливной горловины радиатора.

15-16

Система охлаждения - Насос системы охлаждения





Насос системы охлаждения

Проверка



1.

Проверка насоса системы охлаждения.

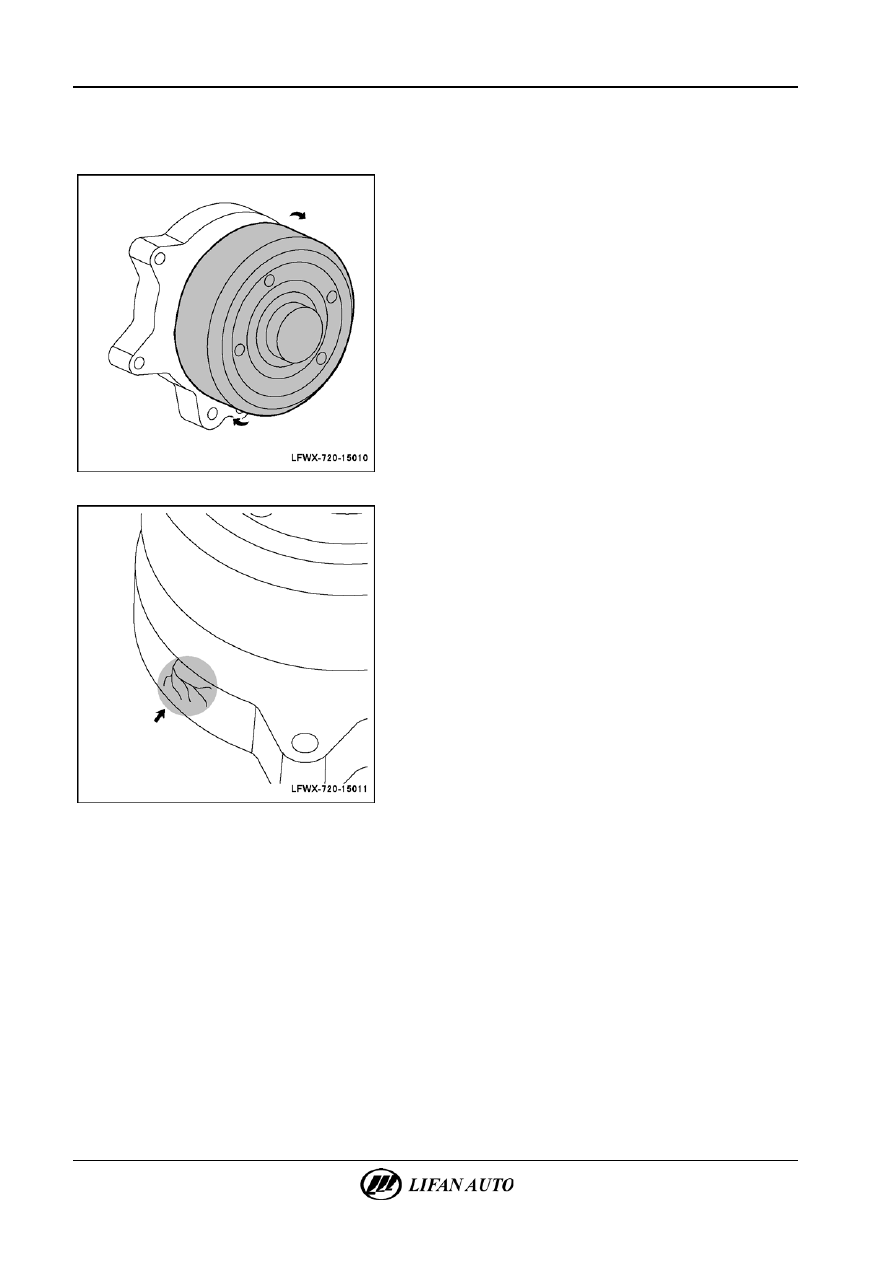

А.  Повернуть шкив насоса системы охлаждения. Проверить

отсутствие посторонних шумов и плавность вращения

подшипника насоса системы охлаждения. При

обнаружении отремонтировать. При необходимости

заменить.







Б.  Проверить корпус насоса системы охлаждения на трещины

и повреждения. При обнаружении отремонтировать. При

необходимости заменить.



Система охлаждения - Насос системы охлаждения

15-17



Замена



1.

Снятие насоса системы охлаждения в сборе.

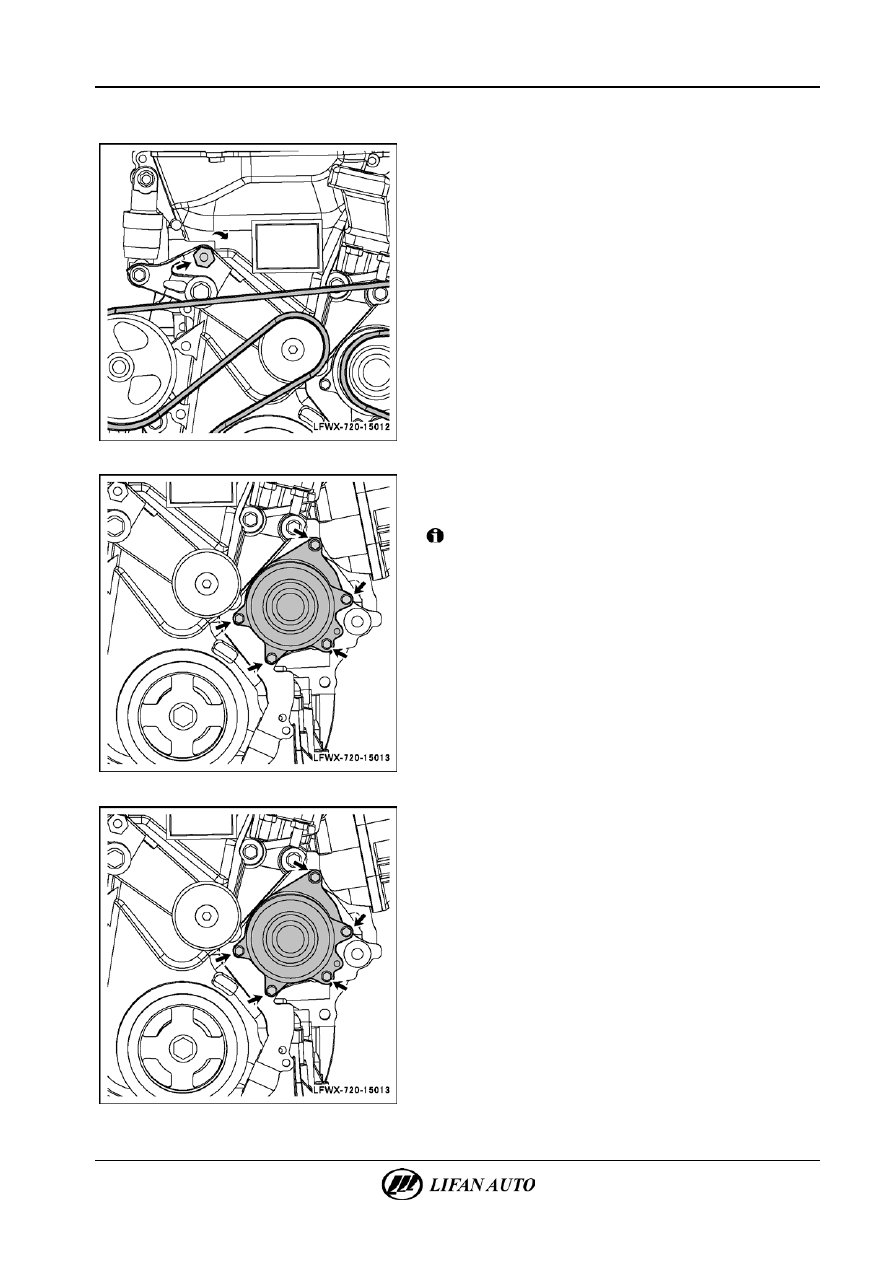

А.  С помощью торцевого гаечного ключа приложить усилие

в направлении по часовой стрелке, показанном на рисунке,

и снять приводной ремень.







Б.  Вывернуть крепежные болты насоса системы охлаждения

и снять насос системы охлаждения и уплотнительные

кольца.



Внимание!

Повторное использование уплотнительных колец насоса

системы охлаждения после снятия не допускается. Для

защиты от утечки охлаждающей жидкости необходимо

использовать новые уплотнительные кольца.







2.

Установка насоса системы охлаждения в сборе.

А.  Вставить уплотнительные кольца и установить насос

системы охлаждения на двигатель, затянуть крепежные

болты насоса системы охлаждения.
Момент затяжки: 11 Н·м.
