15-10

Система охлаждения - Радиатор







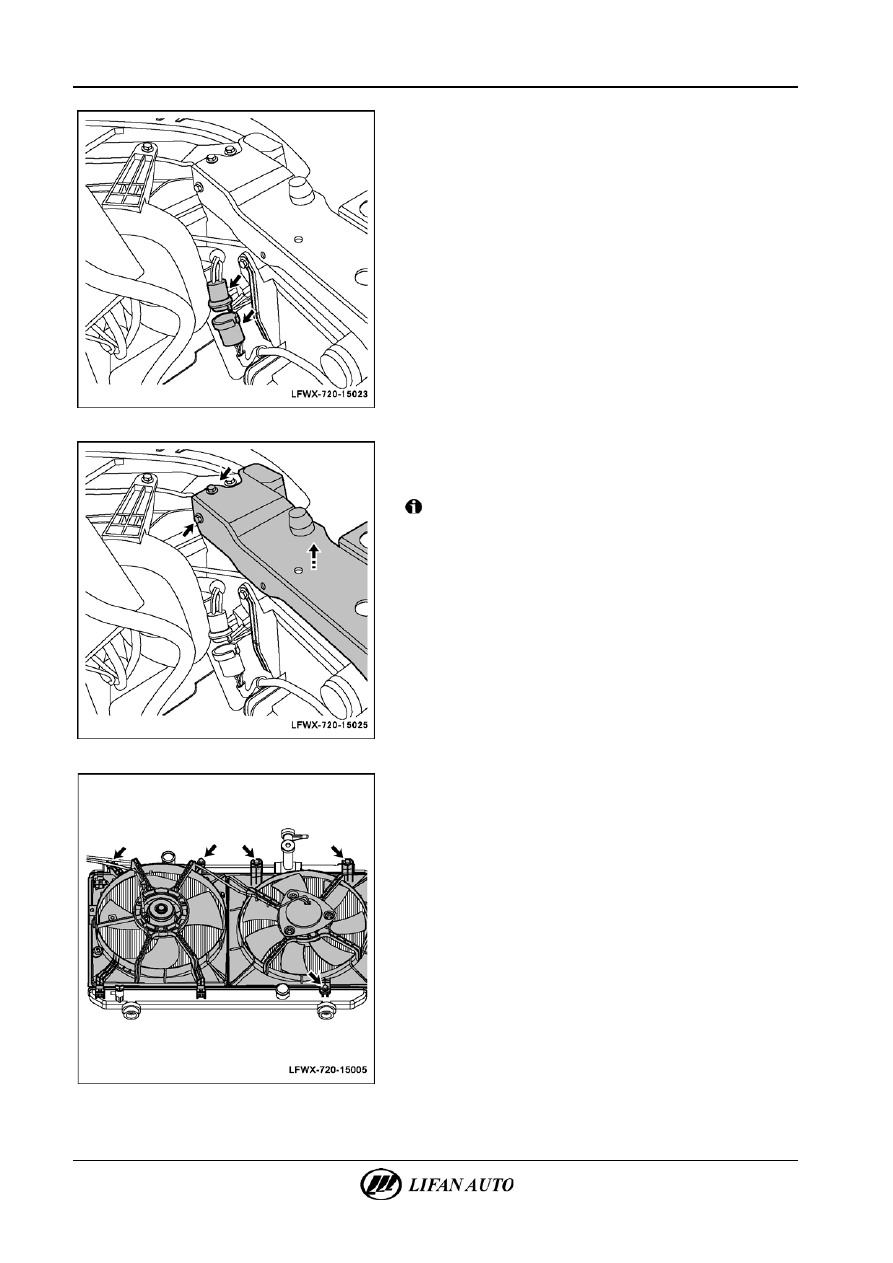

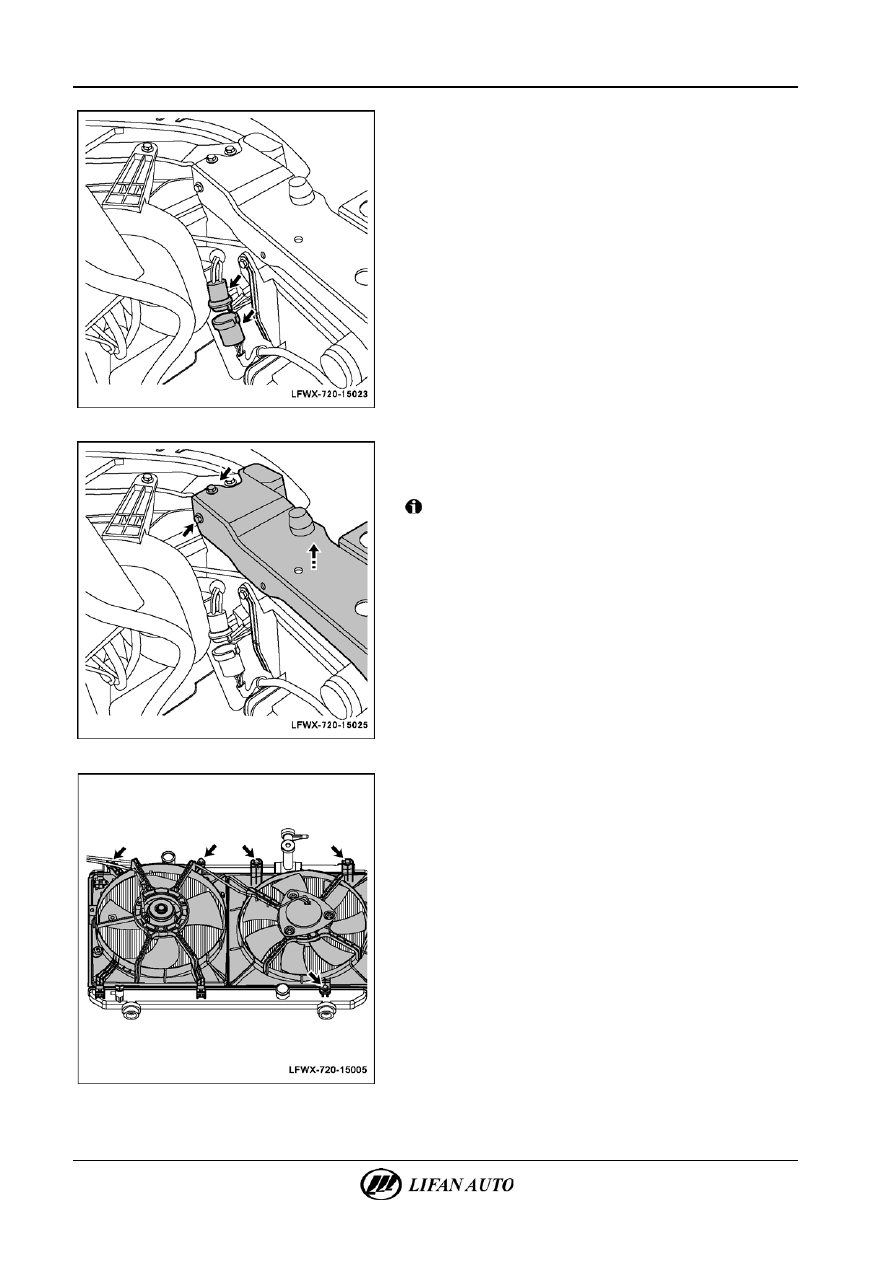

З.  Отсоединить разъемы вентилятора системы охлаждения.







И.  Вывернуть крепежные болты верхнего поперечного

кожуха радиатора и снять кожух.

К.  Аккуратно снять узел радиатора, перемещая его вверх.



Внимание!

Принять меры к тому, чтобы не поцарапать и не повредить

сердцевину радиатора.







2.

Снятие вентилятора системы охлаждения.

А.  Вывернуть удерживающие болты корпуса вентилятора

системы охлаждения и опустить узел вентилятора системы

охлаждения.



Система охлаждения - Радиатор

15-11





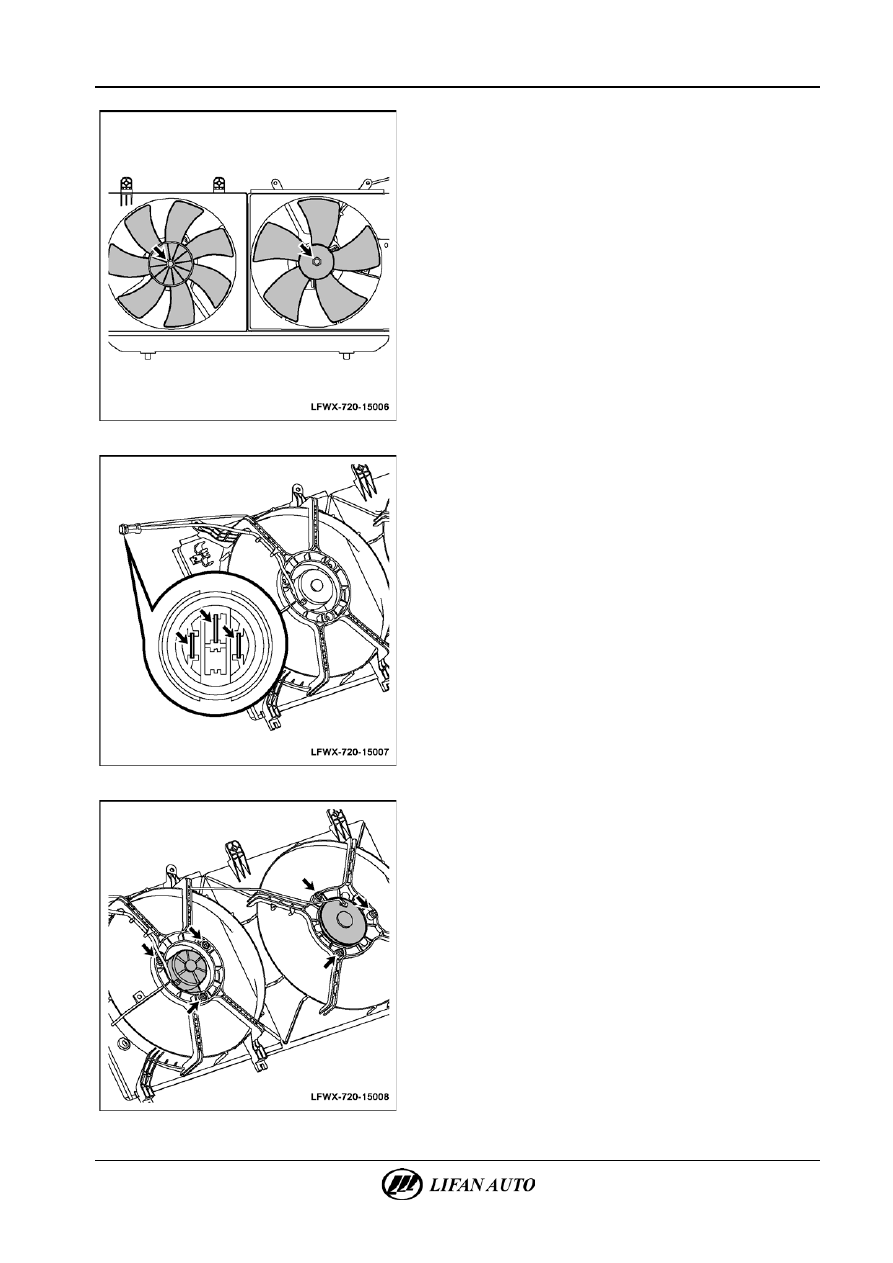

Б.  Вывернуть крепежные болты вентилятора системы

охлаждения и снять два вентилятора.







3.

Снятие электродвигателя вентилятора.

А.  Отсоединить жгут проводов электродвигателя вентилятора

от фиксаторов.

Б.  Как показано на рисунке, протолкнуть контакты в разъеме

электродвигателя вентилятора изнутри наружу.







В.  Как показано на рисунке, вывернуть крепежные винты

каждого электродвигателя вентилятора и снять каждый

электродвигатель вентилятора.

15-12

Система охлаждения - Радиатор







4.

Установка электродвигателя вентилятора.

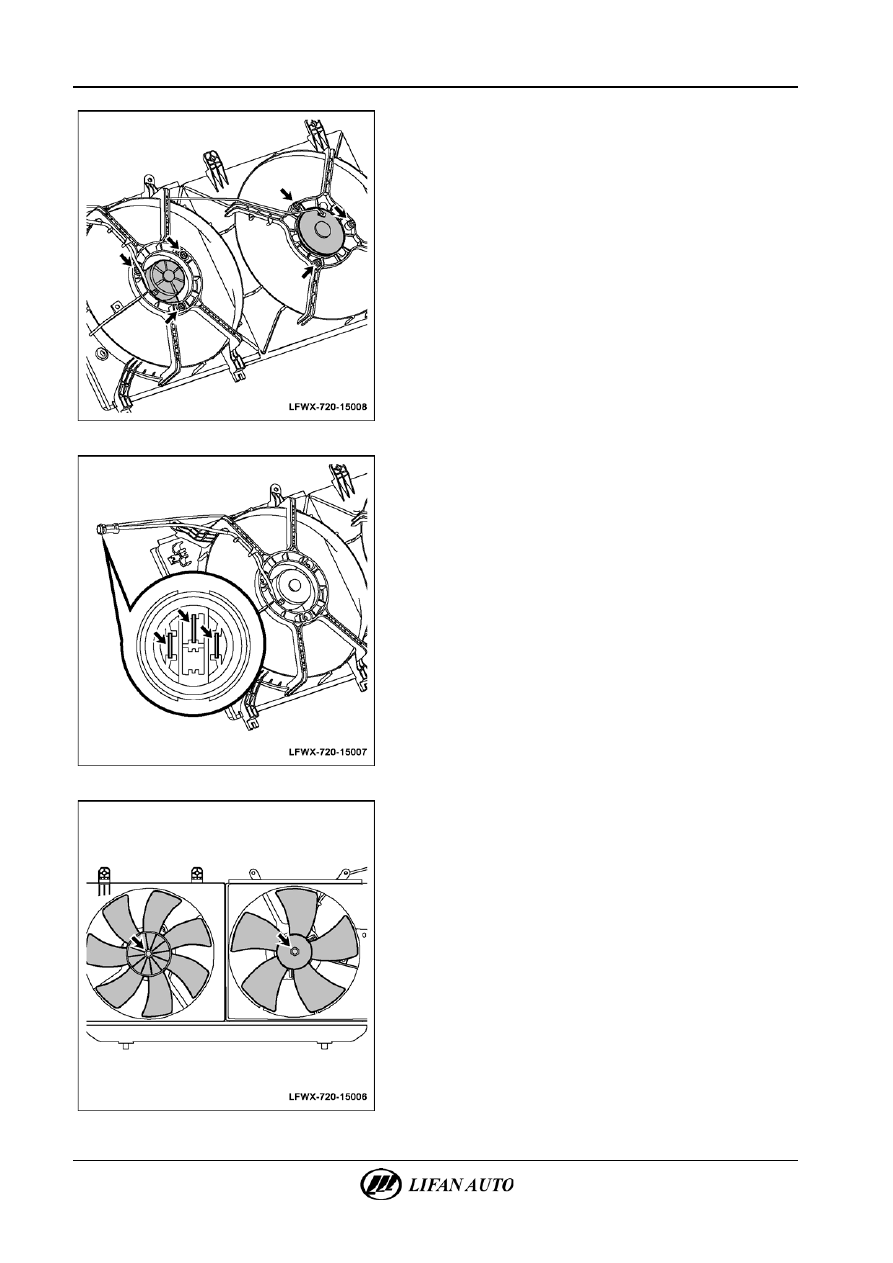

А.  Установить каждый электродвигатель вентилятора в кожух

вентилятора системы охлаждения и затянуть крепежные

винты на каждом электродвигателе вентилятора.







Б.  Как показано на рисунке, установить на место разъем

жгута проводов электродвигатель вентилятора.

В.  Зафиксировать жгуты проводов каждого электродвигателя

вентилятора в фиксаторы.







5.

Установка вентилятора системы охлаждения.

А.  Установить вентилятор системы охлаждения в кожух

вентилятора и затянуть крепежные гайки.
Момент затяжки: 20-26 Н·м.



Система охлаждения - Радиатор

15-13

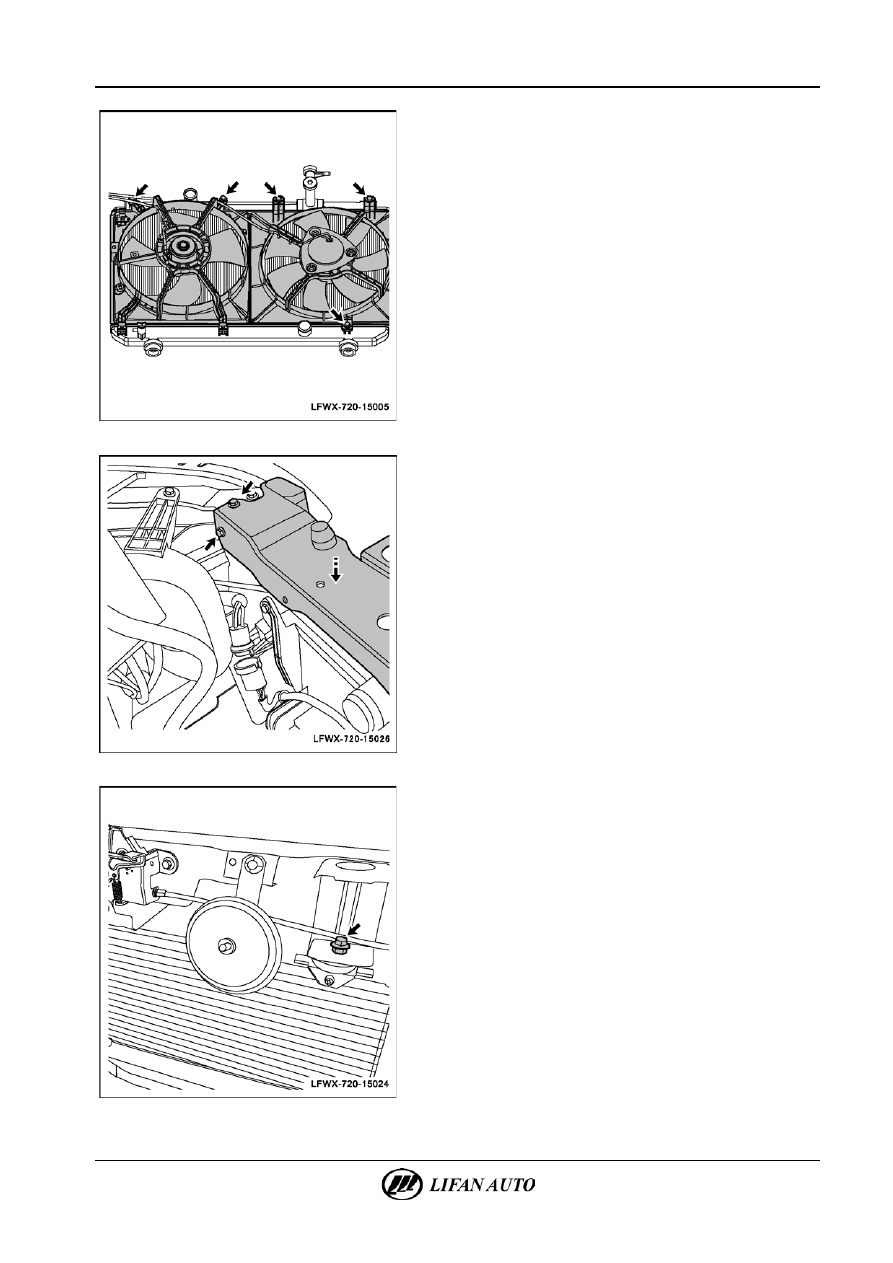

Б.  Приложить кожух вентилятора системы охлаждения

к радиатору и затянуть крепежные болты.
Момент затяжки: 8-10 Н·м.







6.

Установка узла радиатора.

А.  Установить на место узел радиатора.
Б.  Установить верхний поперечный кожух радиатора

и затянуть крепежные болты.
Момент затяжки: 8-10 Н·м.







В.  Установить крепежные болты конденсора.

Момент затяжки: 20-26 Н·м.
