Lifan 720 / Cebrium. Руководство - часть 107

15-6

Система охлаждения - Поиск и устранение неисправностей





Поиск и устранение неисправностей

Таблица признаков неисправностей

Нижеприведенная таблица поможет установить возможные причины неисправностей. Проверить каждую деталь в

соответствующем порядке. При необходимости отремонтировать либо заменить эти детали.

Признак

Возможные причины

неисправности

Рекомендуемые действия

Недостаточное или плохое

охлаждение

1. Насос системы охлаждения

(приводной ремень изношен, или

ослабло натяжение ремня)

Проверить приводной ремень, при необходимости заменить

его

2. Термостат (заедание термостата

в закрытом положении)

Проверить термостат, при необходимости заменить его

3. Сердцевина радиатора

(повреждена)

Заменить радиатор

4. Радиатор (засорение трубок)

Очистить радиатор

5. Вентилятор системы охлаждения

(не работает или вращается

медленно)

Проверить вентилятор системы охлаждения и

электродвигатель вентилятора. При необходимости,

заменить вентилятор и его электродвигатель

Утечка охлаждающей

жидкости

1. Патрубок системы охлаждения

(ослабление хомута или трещина)

Проверить состояние патрубков системы охлаждения и

заменить поврежденные детали

2.

Насос системы охлаждения

(плохое уплотнение)

Заменить уплотнительное кольцо насоса системы

охлаждения

3. Крышка радиатора (плохое

уплотнение)

Заменить крышку радиатора

4. Корпус радиатора (трещина)

Проверить и отремонтировать радиатор. При необходимости

заменить

5. Расширительный бачок

(поврежден)

Заменить расширительный бачок





Система охлаждения - Радиатор

15-7



Радиатор

Проверка

1.

Проверка радиатора.

А.  Проверить радиатор на наличие загрязнений, при наличии он может быть очищен следующим образом.

•

Промыть направленной струей воды вдоль направления ячеек радиатора до полного очищения.

•

Осушить сжатым воздухом вдоль направления ячеек радиатора.

△ Сов

е

т



Сердцевина радиатора выполнена из хрупкого материала, поэтому очистку радиатора необходимо выполнять

по направлению ячеек сердцевины радиатора. В противном случае легко повредить сердцевину радиатора.



Внимание!

•

Использовать воздух с давлением не выше 490 кПа, на расстоянии больше 30 см.

•

Запрещается изгибать сердцевину радиатора.



2.

Проверка вентилятора системы охлаждения.

А.  Проверить наличие трещин на вентиляторе системы

охлаждения или его деформации; при обнаружении

заменить вентилятор.

3.

Проверка электродвигателя вентилятора.

А.  Проверить легкость вращения электродвигателя вентилятора системы охлаждения; при затрудненном вращении

исправить или заменить электродвигатель.

15-8

Система охлаждения - Радиатор





Замена



1.

Снятие узла радиатора.

А.  Слить охлаждающую жидкость

Работы выполнять в следующей последовательности:
•

Установить емкость под пробкой сливного отверстия

охлаждающей жидкости радиатора.

•

Развернуть кран пробки сливного отверстия

охлаждающей жидкости, снять пробку заливной

горловины радиатора и слить охлаждающую

жидкость.

•

После прекращения выхода охлаждающей жидкости

запустить двигатель в режиме холостых оборотов.

•

Контролировать слив охлаждающей жидкости из

радиатора. После прекращения выхода охлаждающей

жидкости остановить двигатель. Таким образом,

выполнен полный слив охлаждающей жидкости.



Внимание!

Слив охлаждающей жидкости необходимо выполнять

на холодном двигателе.

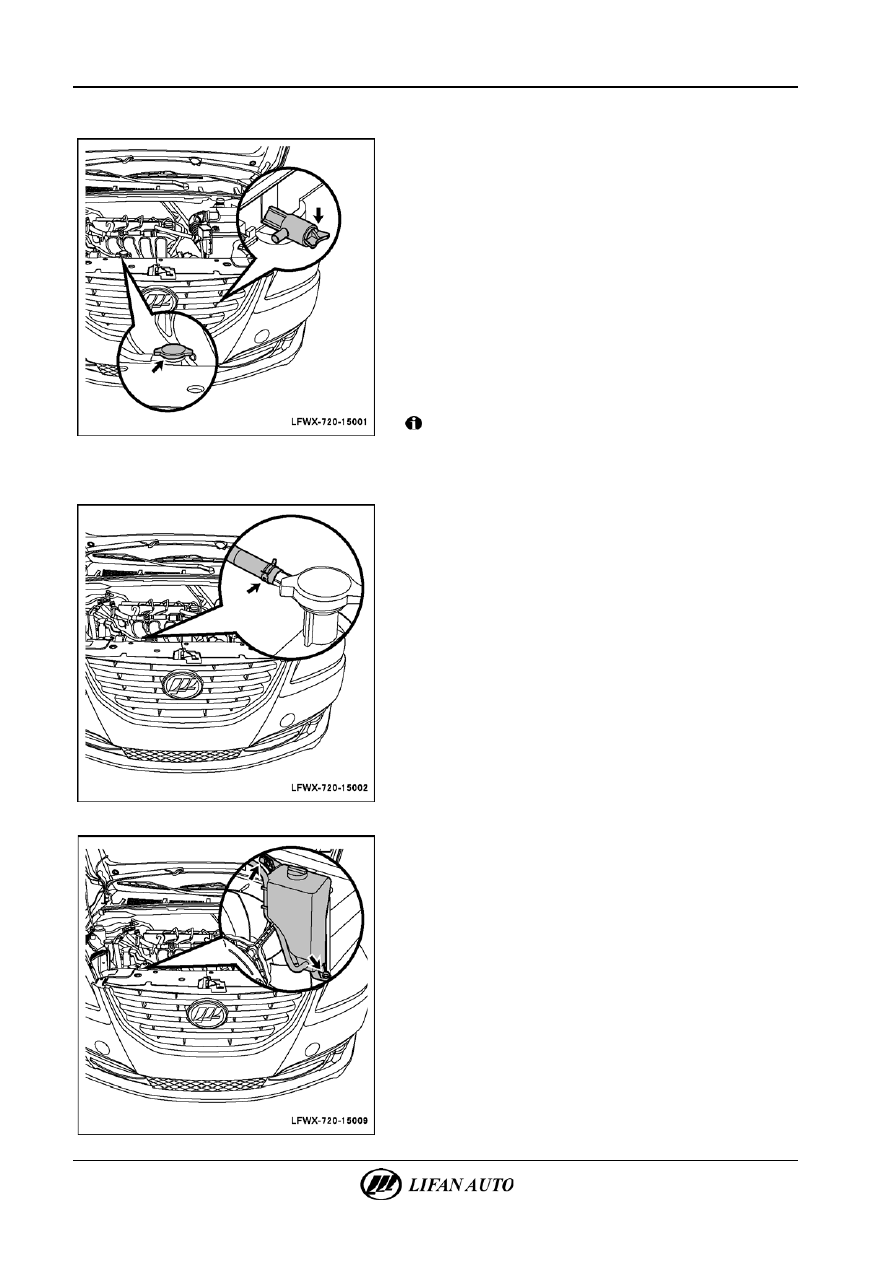

Б.  Снять эластичные хомуты со шланга расширительного

бачка и снять шланг.







В.  Вывернуть два крепежных болта с расширительного бачка

и снять расширительный бачок.



Система охлаждения - Радиатор

15-9

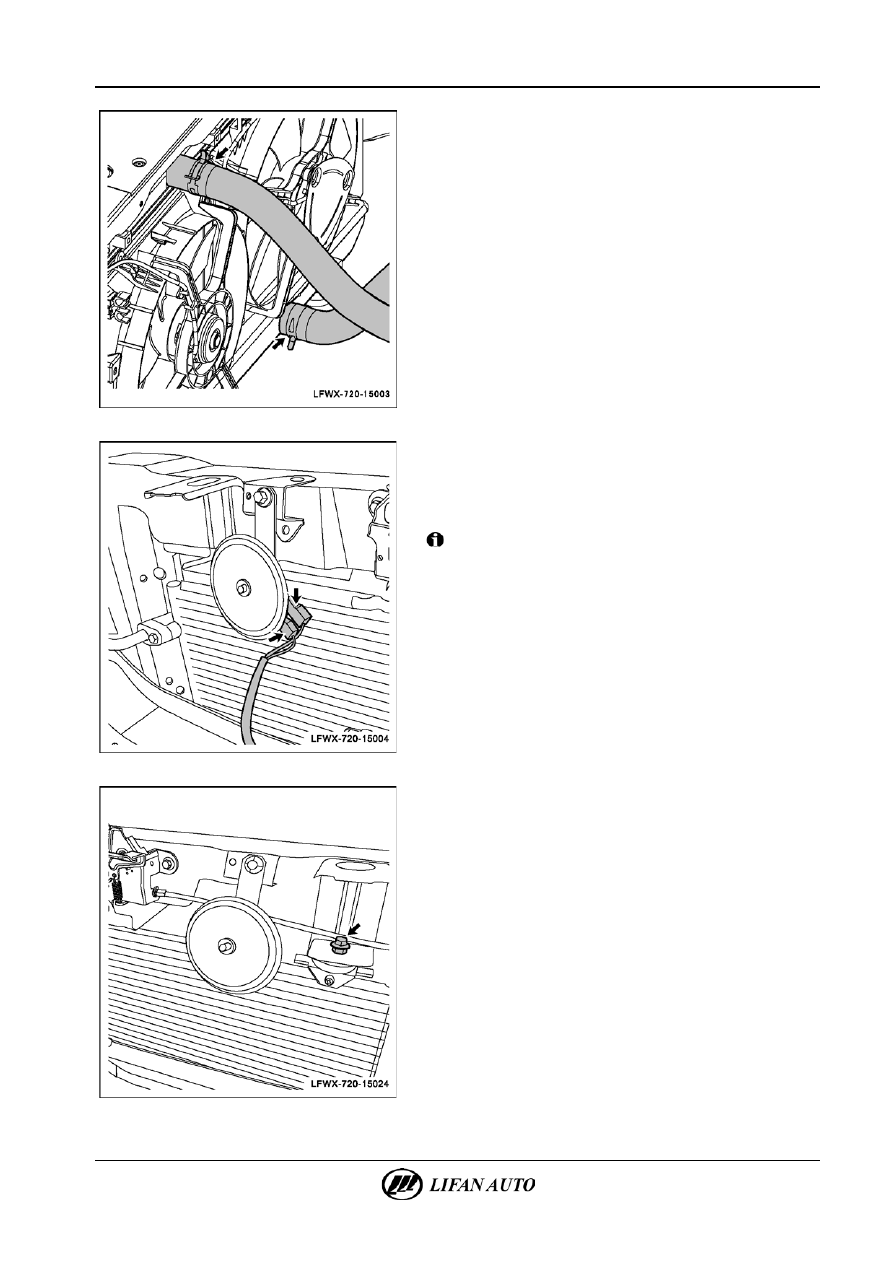

Г.  Снять крепежные зажимы с впускного и выпускного

патрубков радиатора. Удалить переходники между

впускным и выпускным патрубками и радиатором и снять

впускной и выпускной патрубки.







Д.  Снять передний бампер в сборе (см. главу 81 «Внутренние

и внешние декоративные элементы. Передний бампер.

Замена»).

Е.  Отсоединить разъемы от звуковых сигналов высокого

и низкого тона.



Внимание!

Не допускается при снятии разъемов тянуть за провода.







Ж.  Вывернуть крепежные болты конденсора.
