Система впуска-выпуска - Глушитель







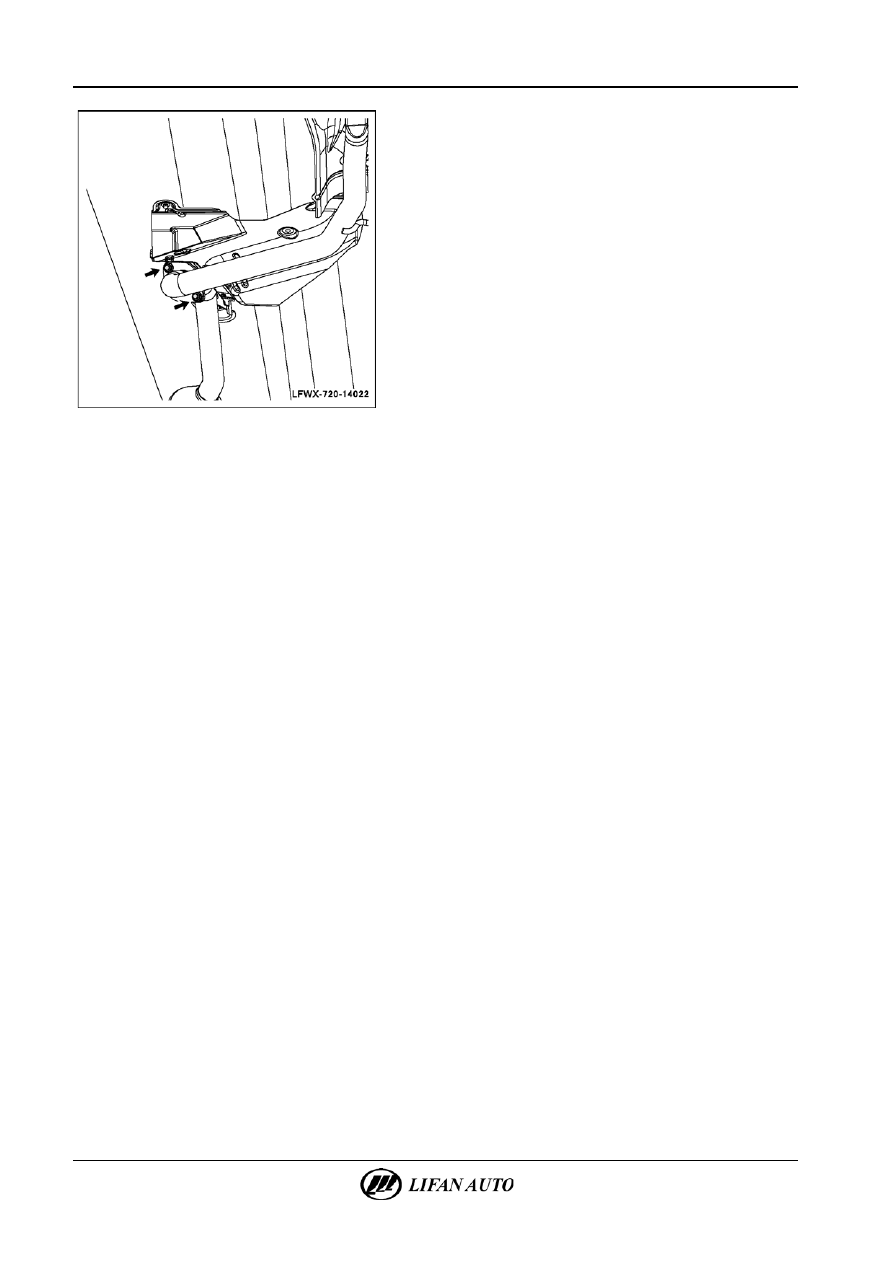

Б.  Затянуть крепежную гайку глушителя.

Момент затяжки: 65~85 Н·м.







Система охлаждения



Система охлаждения ............................................. 15-1

Подготовка ......................................................... 15-1



Технические условия выполнения

ремонта ............................................................... 15-1



Меры предосторожности .................................. 15-2



Принципиальная схема ..................................... 15-2



Схематическое изображение

компонентов (I) .................................................. 15-3



Схематическое изображение

компонентов (II) ................................................. 15-4



Проверка на автомобиле ................................... 15-5



Поиск и устранение неисправностей.................. 15-6



Таблица признаков неисправностей................. 15-6



Радиатор .................................................................. 15-7



Проверка ............................................................. 15-7



Замена ................................................................. 15-8



Насос системы охлаждения ................................ 15-16



Проверка ........................................................... 15-16



Замена ............................................................... 15-17



Термостат .............................................................. 15-19



Проверка ........................................................... 15-19



Замена ............................................................... 15-20



Трубопровод системы охлаждения ................... 15-22



Проверка ........................................................... 15-22



Замена ............................................................... 15-22



















Система охлаждения - Система охлаждения

15-1



Система охлаждения

Подготовка

1.

Рекомендуемые инструменты

Поз.

Инструменты

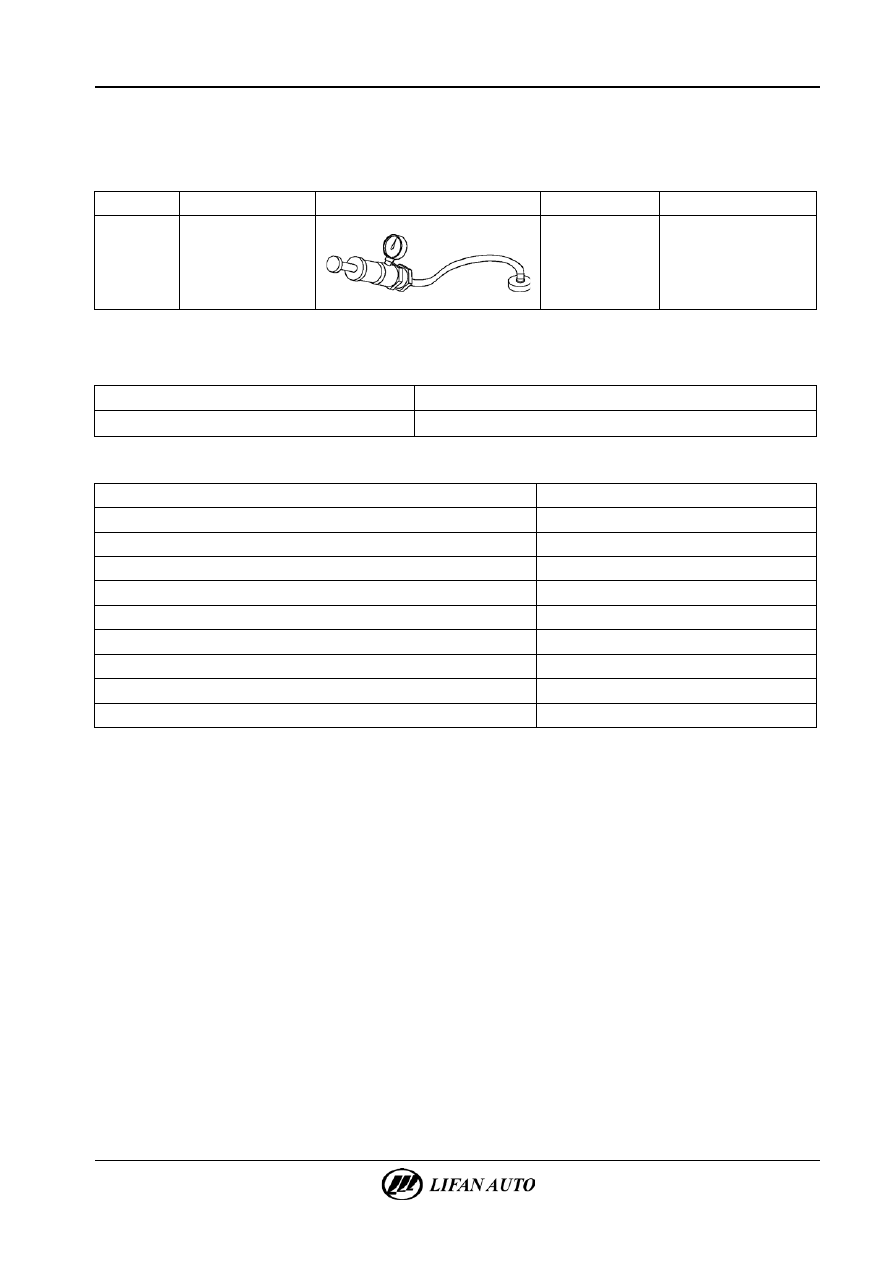

Схематическое изображение



Описание

1

Детектор давления

в радиаторе





Определяет давление

в радиаторе



Технические условия выполнения ремонта

1.

Технические характеристики

Температура начала открывания термостата

85

°C

Перемещение клапана термостата

При 95 °C происходит перемещение на 8 мм и более



2.

Моменты затяжки

Элемент

Н·м

Крепежный болт конденсора

20~26

Крепежный болт верхней поперечины насоса системы охлаждения

8~10

Крепежный болт кожуха вентилятора системы охлаждения

8~10

Крепежные болты вентилятора системы охлаждения

20~26

Крепежные болты бачка охлаждающей жидкости

8~10

Крепежные болты насоса системы охлаждения

11

Крепежные болты корпуса термостата

20~25

Крепежные болты металлической трубки системы охлаждения

20~26

Крепежные болты впускного коллектора

30
