14-14

Система впуска-выпуска - Труба воздушного фильтра







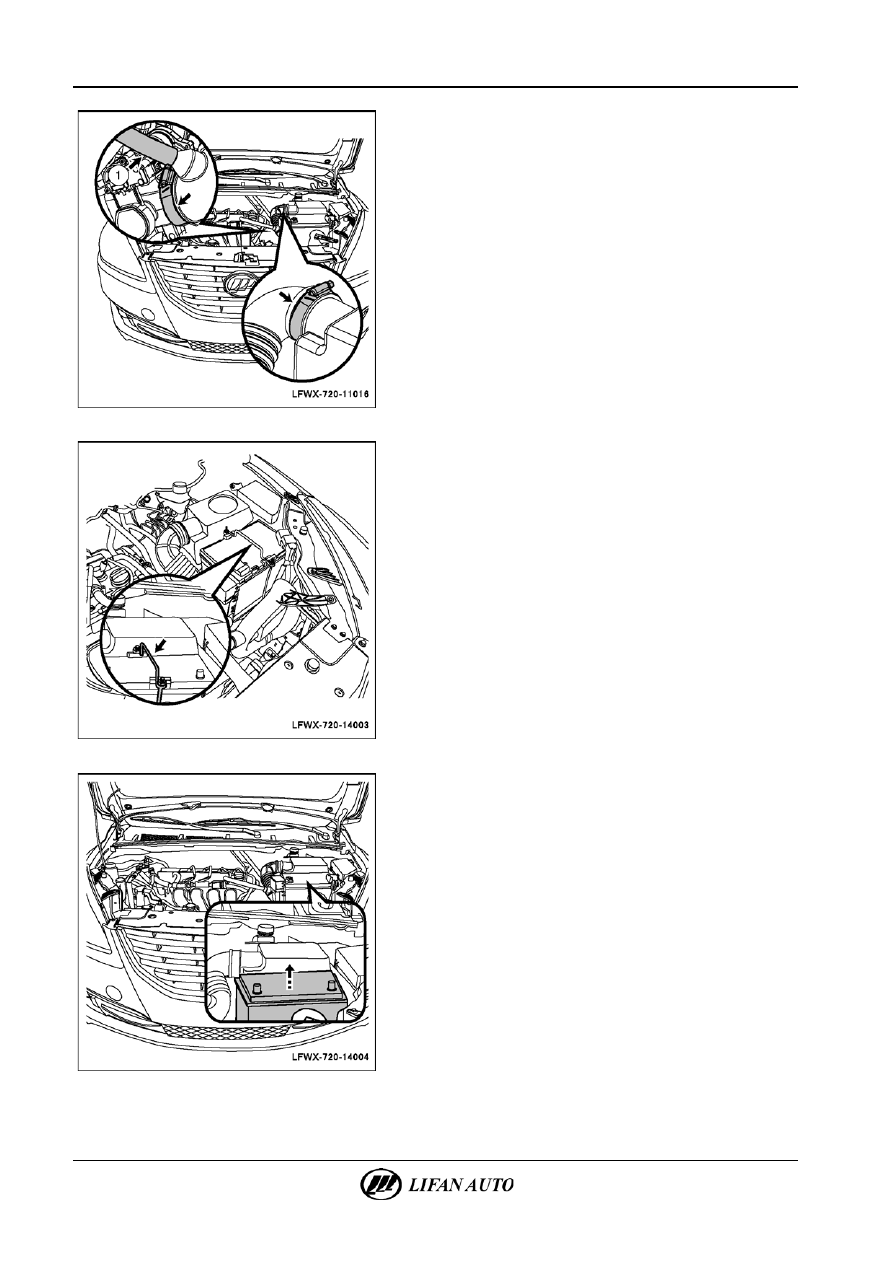

1.

Снятие впускной трубы двигателя.

А.  Отсоединить вентиляционный шланг двигателя, как

показано на рис. 1.

Б.  Снять зажимы с обеих сторон впускной трубы двигателя

и снять впускную трубу двигателя.







2.

Снятие впускной трубы воздушного фильтра.

А.  Отсоединить положительный и отрицательный жгуты

проводов аккумуляторной батареи.

Б.  Открутить крепежные гайки соединительного шарнира

и тяговый стержень и снять соединительный шарнир

аккумуляторной батареи.







В.  Снять аккумуляторную батарею и нижнюю пластину.



Система впуска-выпуска - Труба воздушного фильтра

14-15





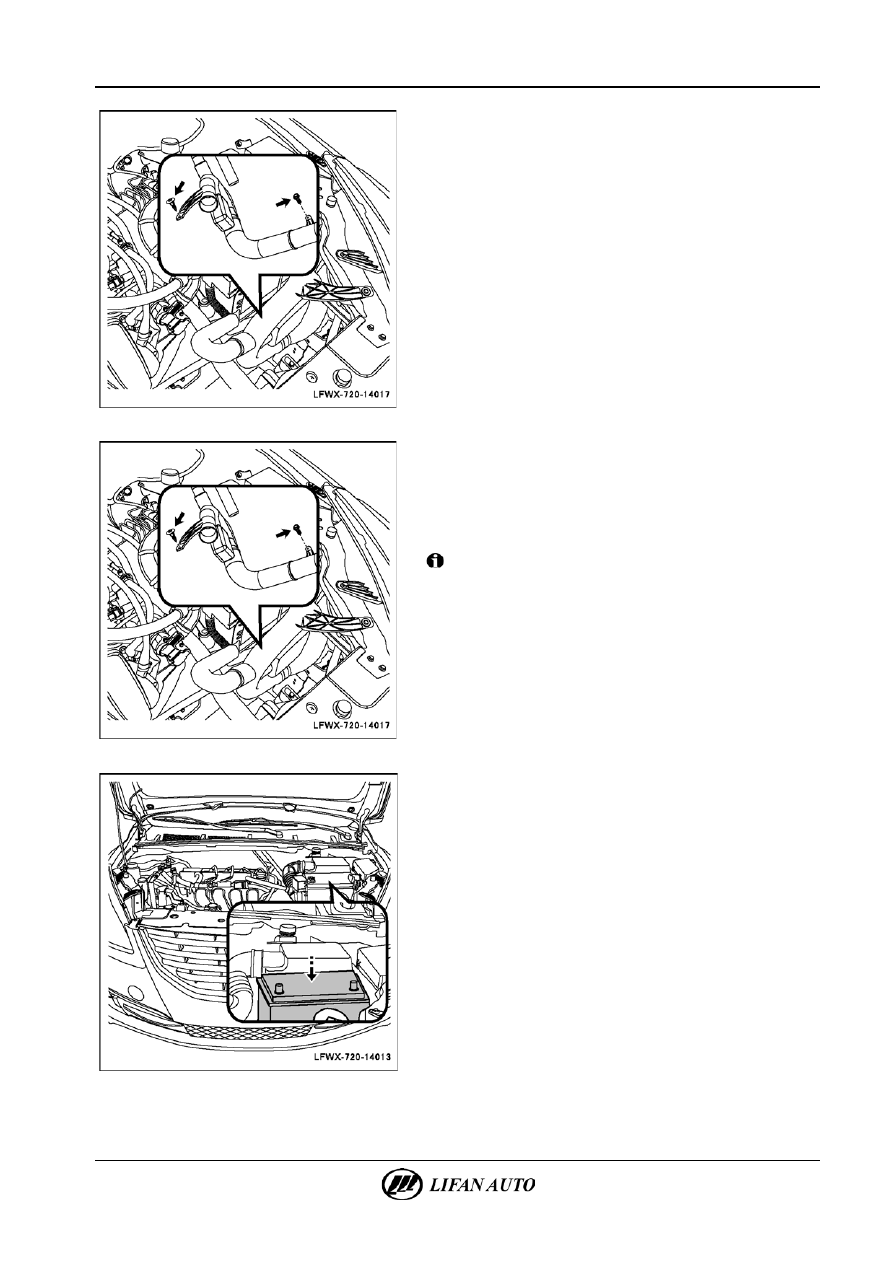

Г.  Снять крепежный фиксатор и крепежные болты впускного

шланга воздушного фильтра, затем снять впускной шланг

воздушного фильтра.







3.

Установка впускной трубы воздушного фильтра.

А.  Установить впускной шланг воздушного фильтра

в монтажное положение, затянуть крепежные болты

впускного шланга воздушного фильтра и установить

фиксатор.
Момент затяжки: 8~10 Н·м.



Внимание!

При установке убедитесь в том, что впускная труба

подсоединена к блоку нижней крышки безопасно

и надежно.







Б.  Установить нижнюю пластину и аккумуляторную батарею.

14-16

Система впуска-выпуска - Труба воздушного фильтра







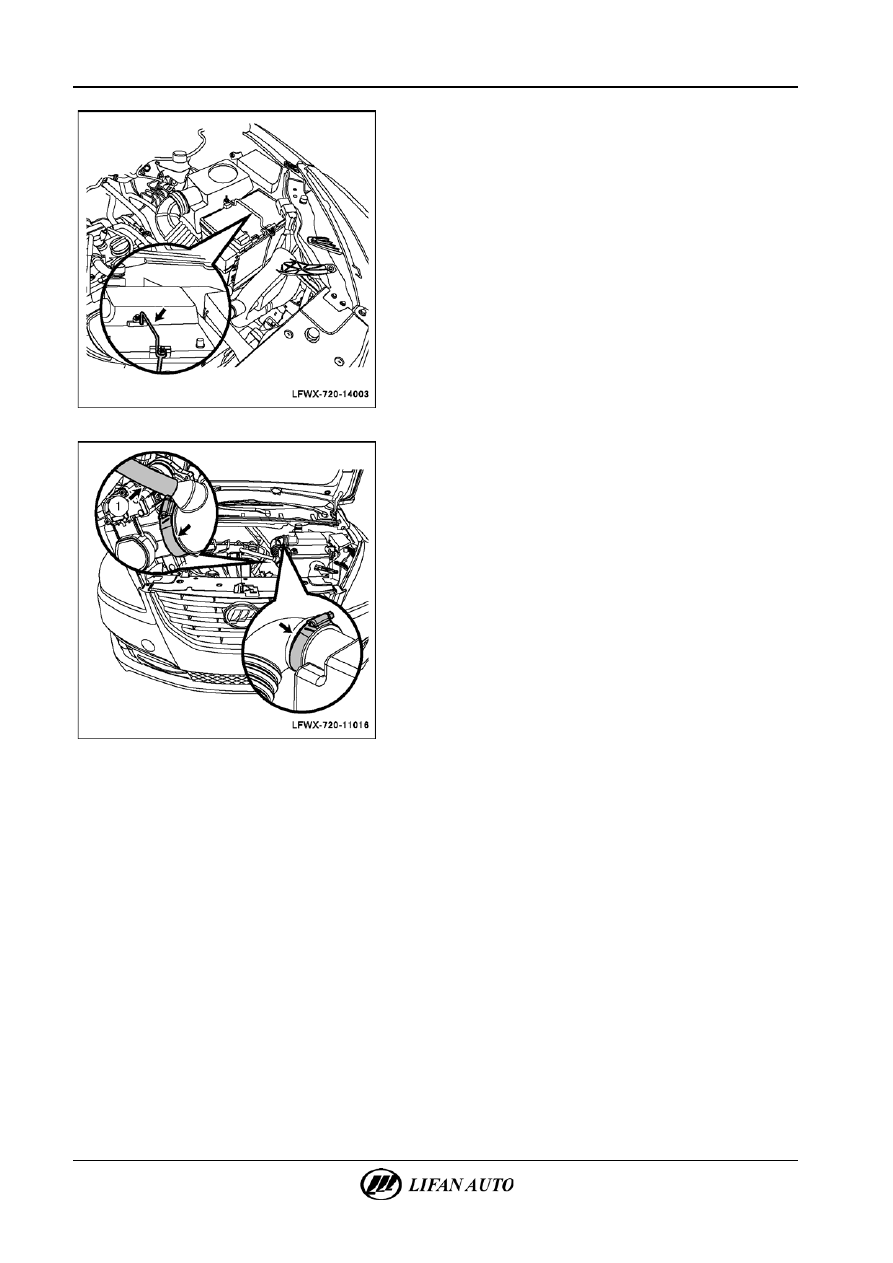

В.  Установить соединительный шарнир и тяговый стержень

аккумуляторной батареи, затянуть крепежные болты

впускного шланга воздушного фильтра.
Момент затяжки: 20~25 Н·м.

Г.  Присоединить положительный и отрицательный жгуты

проводов аккумуляторной батареи.







4.

Установка впускной трубы двигателя.

А.  Присоединить впускную трубу двигателя к воздушному

фильтру и дроссельной заслонке, затем закрепить зажимы

с обеих сторон.

Б.  Установить вентиляционный шланг двигателя, как

показано на рис. 1.



Система впуска-выпуска - Трехступенчатый каталитический нейтрализатор

14-17



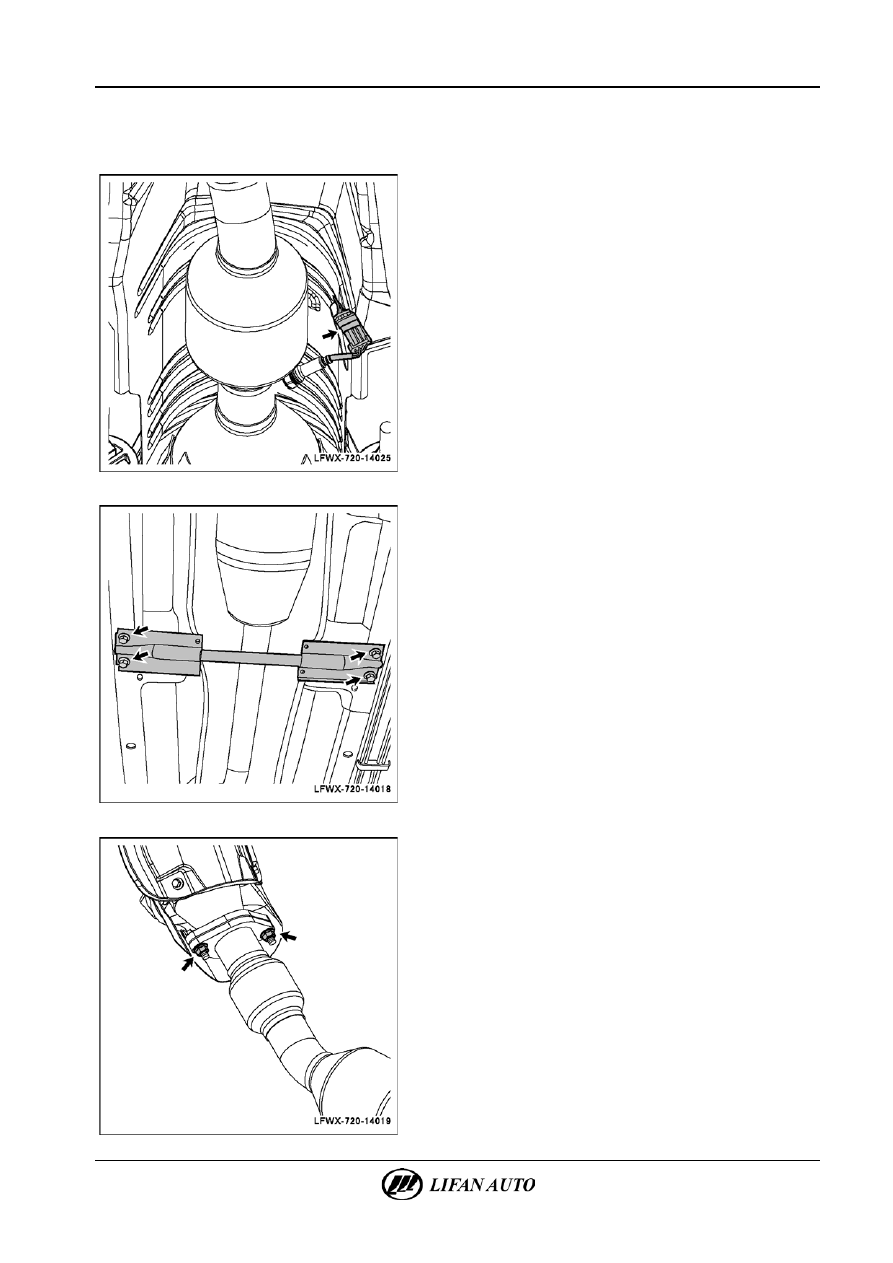

Трехступенчатый каталитический нейтрализатор

Замена



1.

Демонтаж трехкомпонентного каталитического

нейтрализатора.

А.  Отсоединить разъем заднего кислородного датчика.







Б.  Открутить крепежные болты опорного стержня

трехкомпонентного каталитического нейтрализатора,

и снять опорный стержень.







В.  Открутить крепежные гайки на передней стороне

трехкомпонентного каталитического нейтрализатора.
