14-10

Система впуска-выпуска - Воздушный фильтр

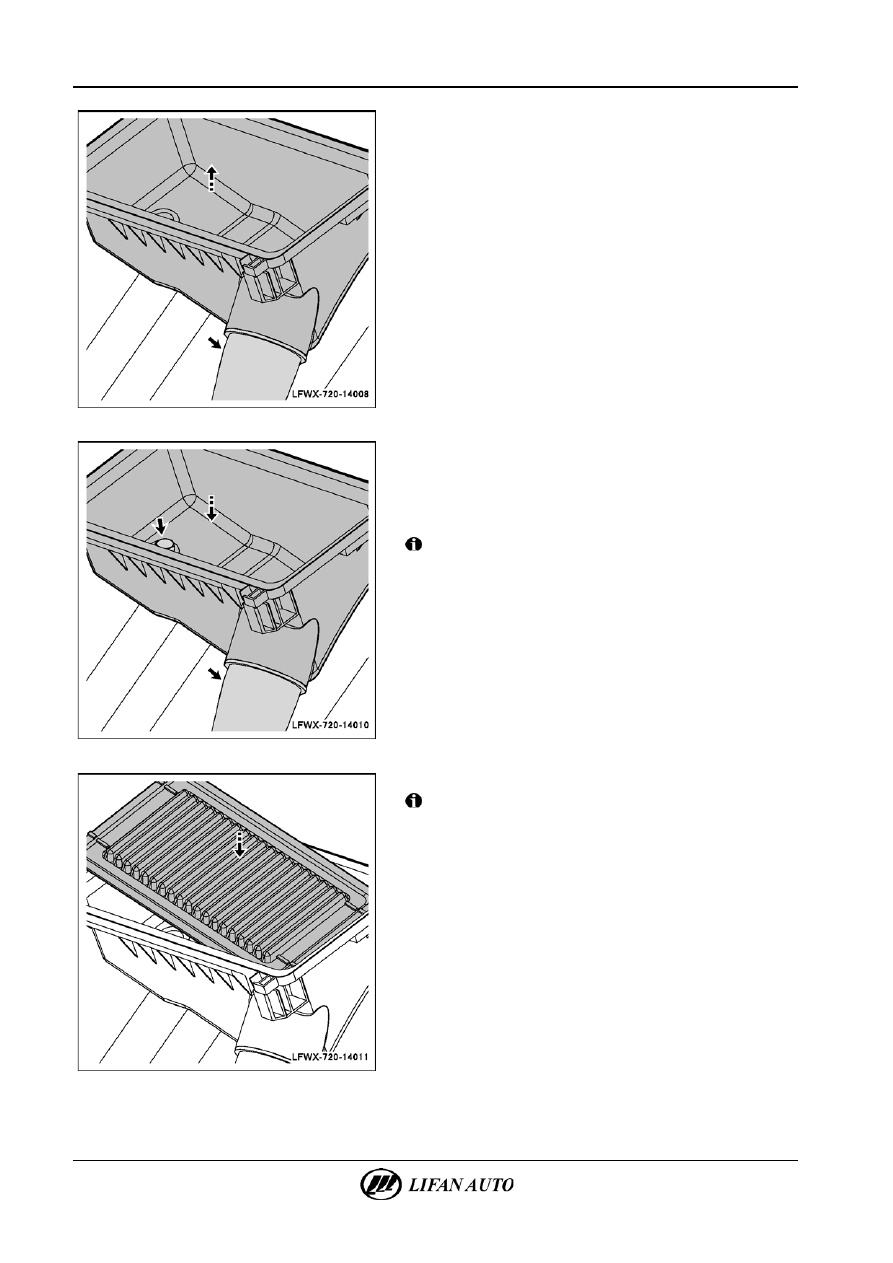

З.  Снять блок впускного шланга воздушного фильтра, затем

снять компоненты нижней крышки воздушного фильтра.







2.

Установка воздушного фильтра на место.

А.  Установить на место блок нижней крышки и затянуть

крепежные болты.
Момент затяжки:  M6: 6~12 Н·м.

M8: 22~28 Н·м.



Внимание!

При установке убедитесь в том, что впускная труба

подсоединена к блоку нижней крышки безопасно

и надежно.







Б.  Установить фильтрующий элемент.



Внимание!

При установке фильтрующего элемента следует обратить

внимание на положение его передней и задней сторон,

а также направление. Их надо устанавливать правильно.



Система впуска-выпуска - Воздушный фильтр

14-11

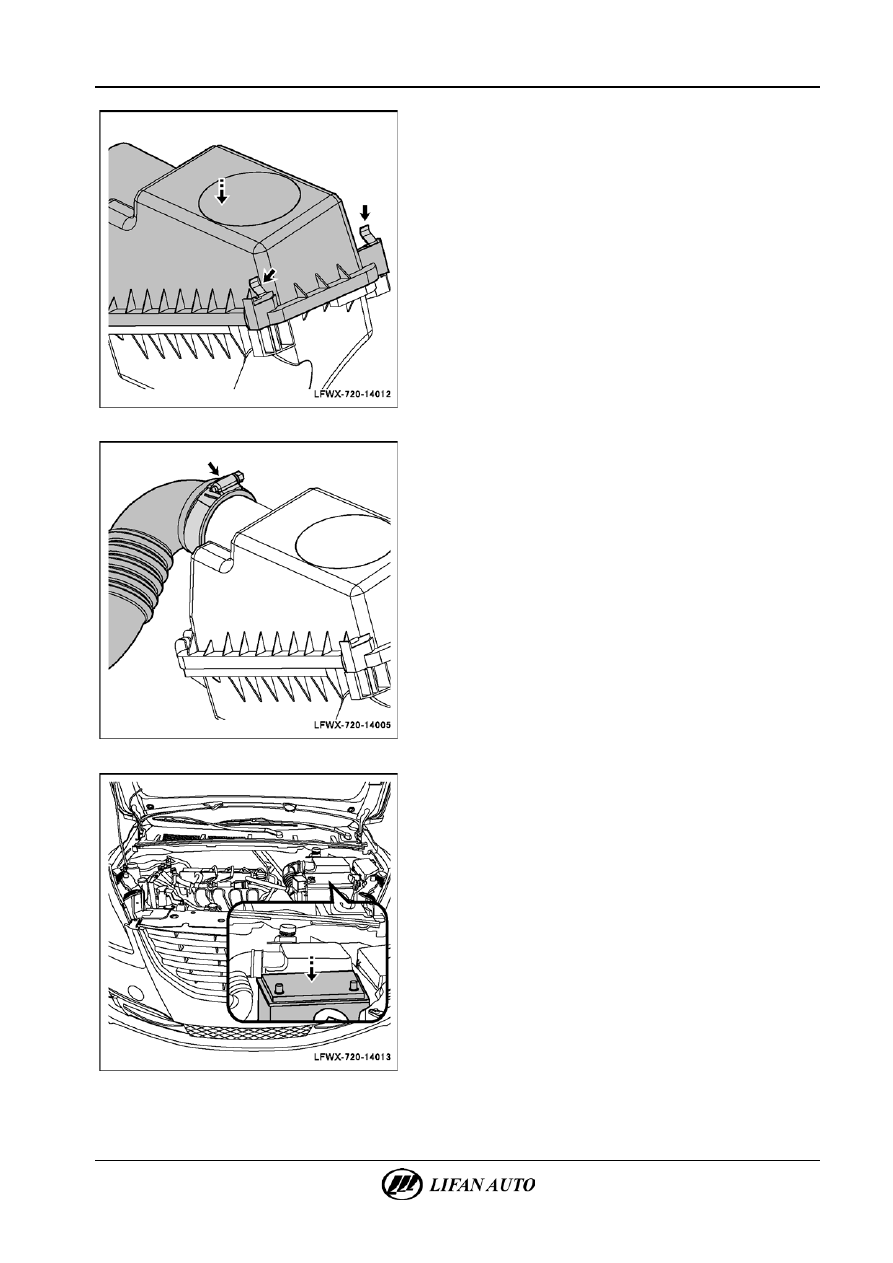

В.  Установить компоненты верхней крышки воздушного

фильтра и крепежную пружинную пластину воздушного

фильтра.







Г.  Установить впускной шланг двигателя и закрепить зажим.







Д.  Установить аккумуляторную батарею на нижнюю

пластину.

14-12

Система впуска-выпуска - Воздушный фильтр

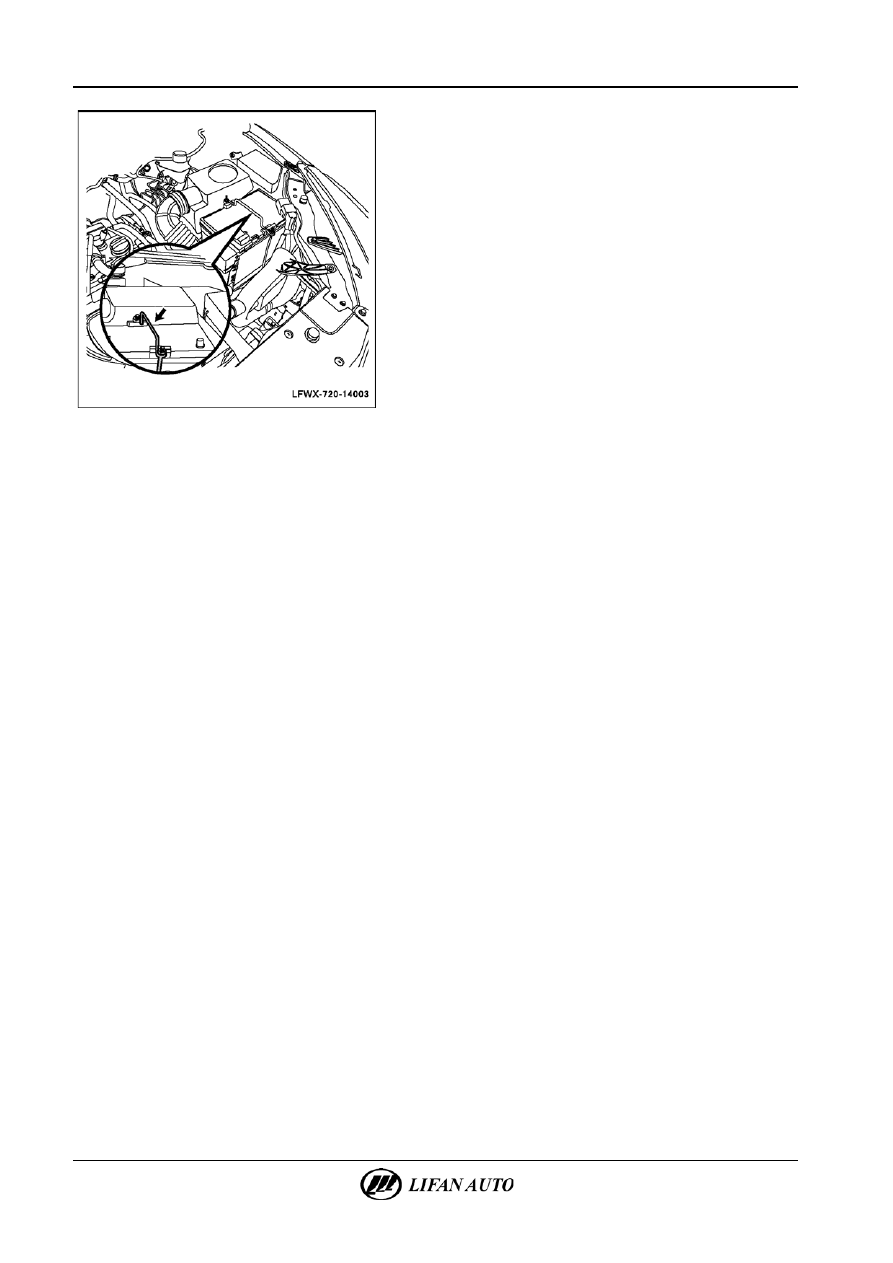

Е.  Установить тяговый стержень соединительного шарнира

аккумуляторной батареи и затянуть крепежные гайки

соединительного шарнира.
Момент затяжки: 20~25 Н·м.

Ж.  Присоединить положительный и отрицательный жгуты

проводов аккумуляторной батареи.



Система впуска-выпуска - Труба воздушного фильтра

14-13

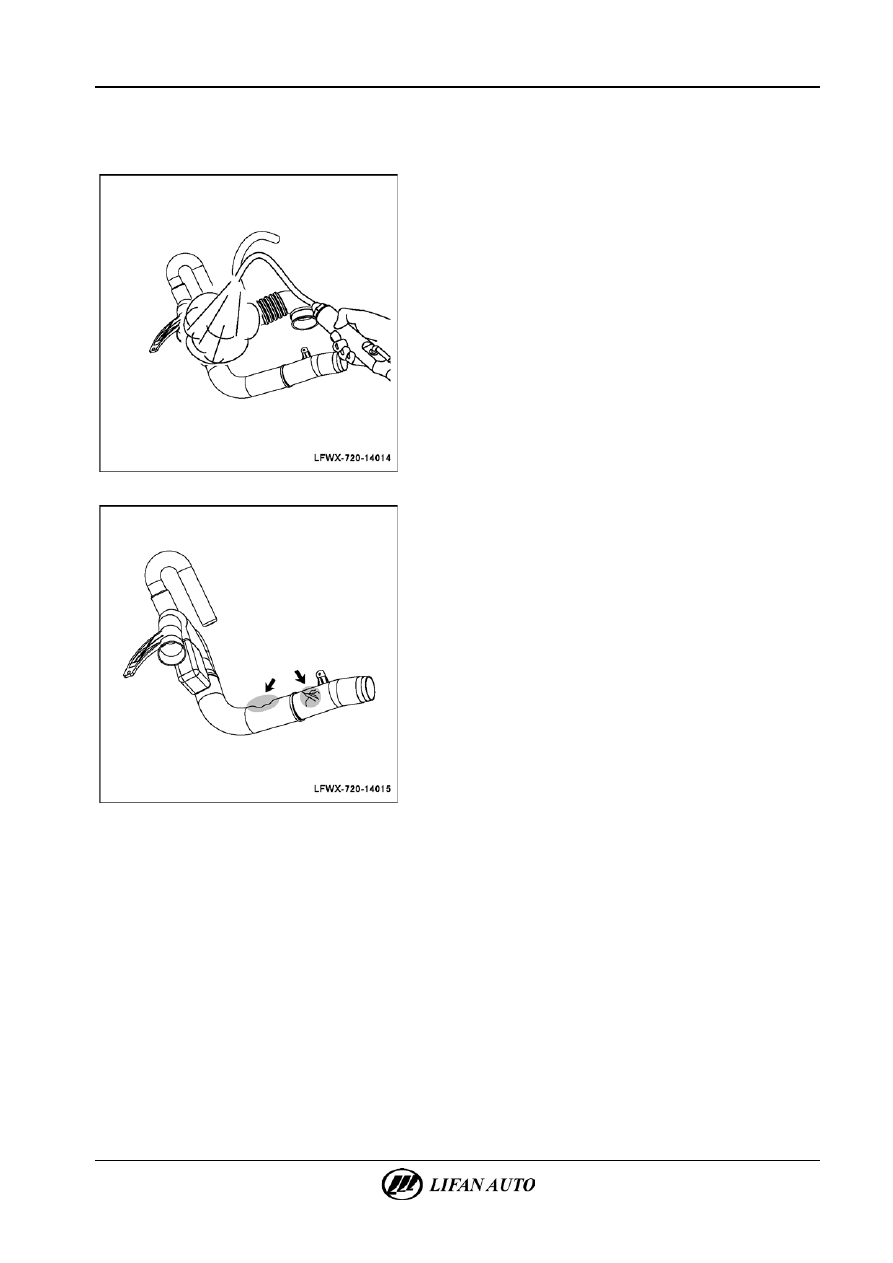

Труба воздушного фильтра

Проверка



1.

Проверка блока трубы воздушного фильтра.

А.  Почистить блок трубы воздушного фильтра с помощью

водяного пистолета высокого давления.

Б.  Высушить блок трубы воздушного фильтра сжатым

воздухом.







В.  Проверить блок трубы воздушного фильтра на предмет

наличия трещин или повреждений. При обнаружении

заменить.
