Система впуска-выпуска - Система впуска-выпуска





Меры предосторожности

1.

При работе необходимо соблюдать меры предосторожности, поскольку элемент воздушного фильтра изготовлен

из бумажных материалов.

2.

Перед выполнением каких-либо операций с системой выпуска необходимо выключить двигатель и дать

двигателю и системе выпуска остыть, поскольку при работающем двигателе температура выпускной трубы

достаточно высока.



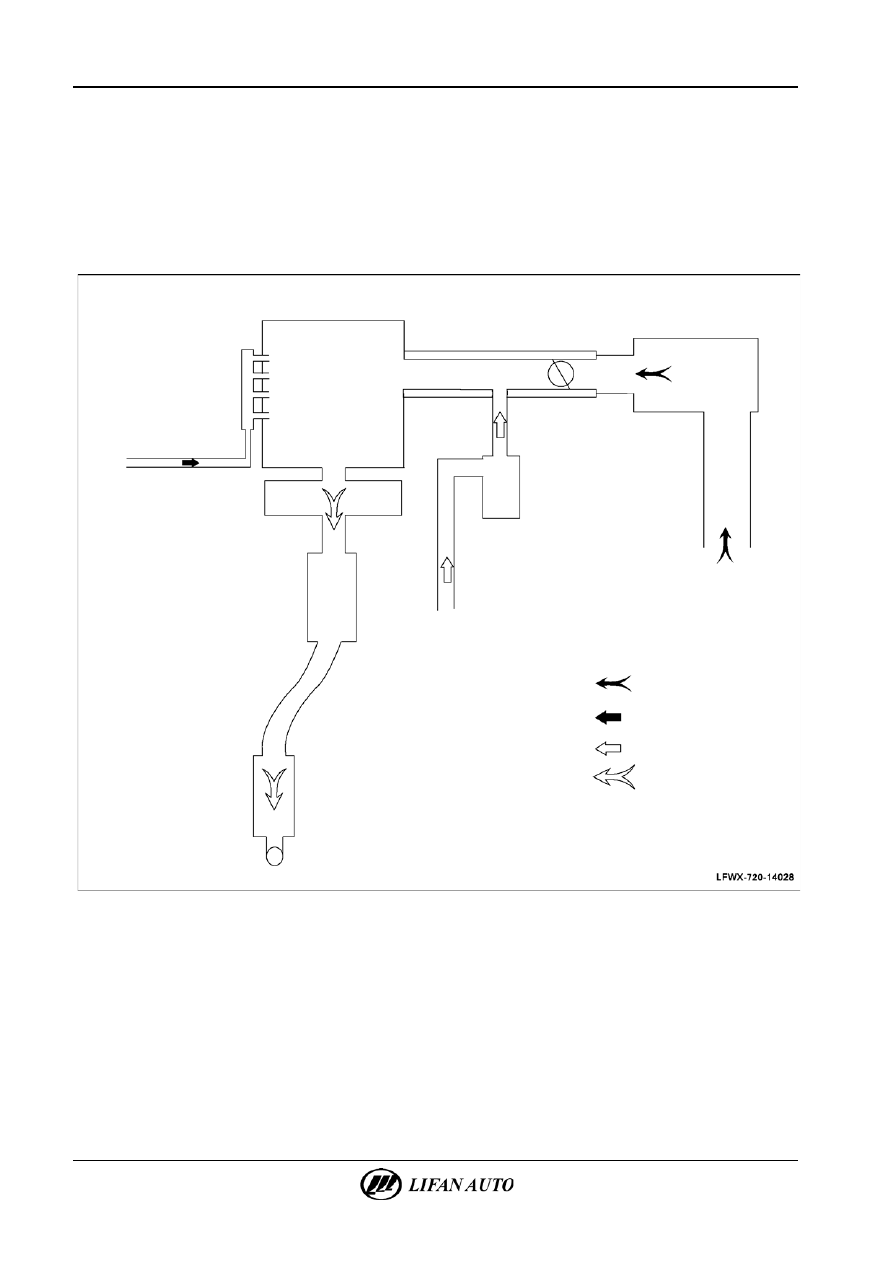

Принципиальная схема



Впускной

коллектор



Воздушный фильтр



Топливная рампа



Двигатель



Электромагнитный

клапан испарительной

камеры



П

ер

ед

ни

й г

лу

ш

ит

ел

ь т

ре

хк

ом

пон

ен

тн

ог

о

кат
ал

ит

ич

ес

ког
о

ней

тр

ал

из

ат

ора



Выпускной коллектор



Задний

глушитель



Воздух

Топливо

Топливо

Отработавший газ





Система впуска-выпуска - Система впуска-выпуска

14-3



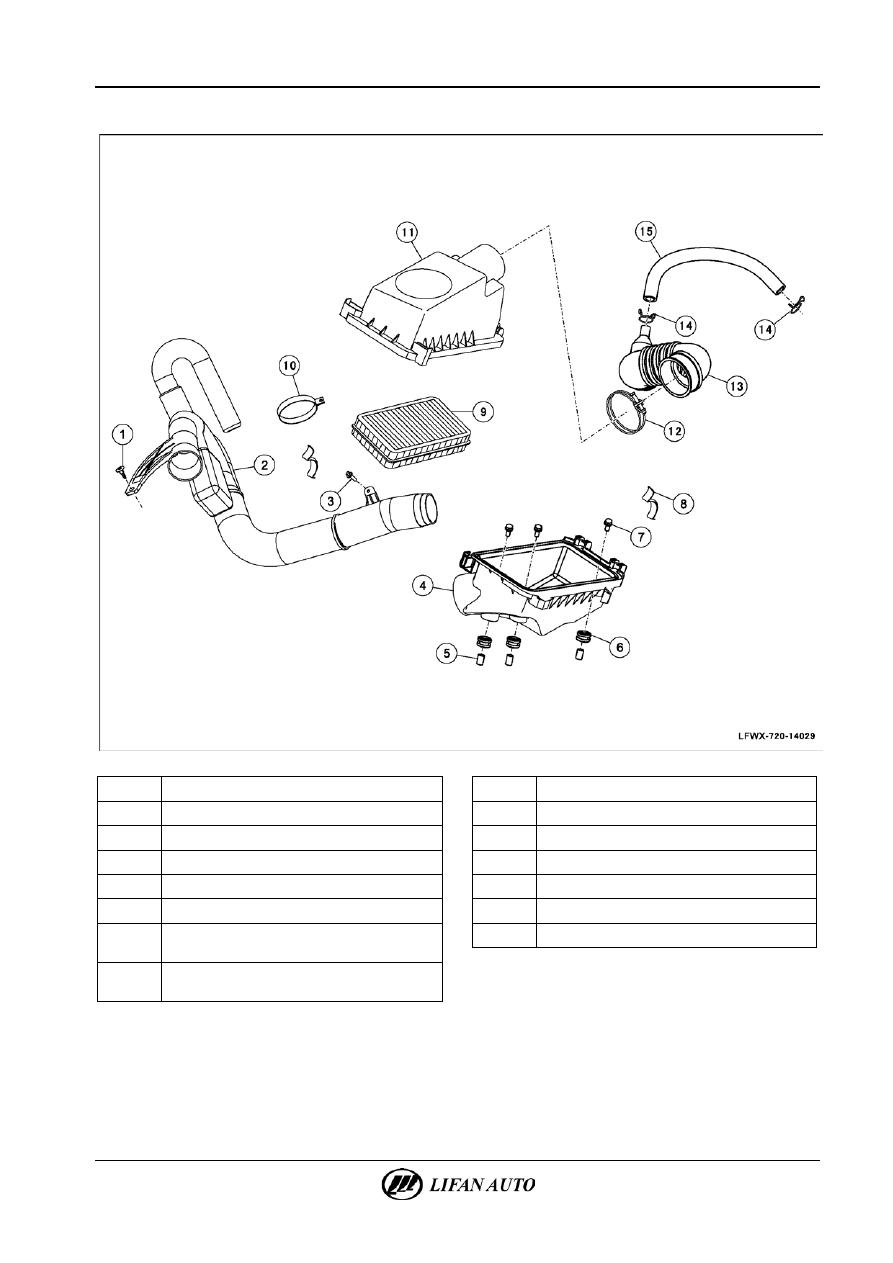

Схематическое изображение компонента (I)





1

Фиксатор вкладыша расширения

2

Блок впускного отверстия воздушного фильтра

3

Болт с шестигранной головкой с фланцем

4

Нижняя крышка воздушного фильтра (подсборка)

5

Втулка

6

Втулка

7

Компонент болта с шестигранной головкой

и конусной пружинной шайбой

8

Крепежная пружинная пластина воздушного

фильтра



9

Фильтрующий элемент

10

Зажим

11

Блок верхней крышки воздушного фильтра

12

Обод винтовой тяги типа В

13

Впускной шланг двигателя

14

Обод винтовой стержневой тяги типа С

15

Вентиляционный шланг двигателя



14-4

Система впуска-выпуска - Система впуска-выпуска





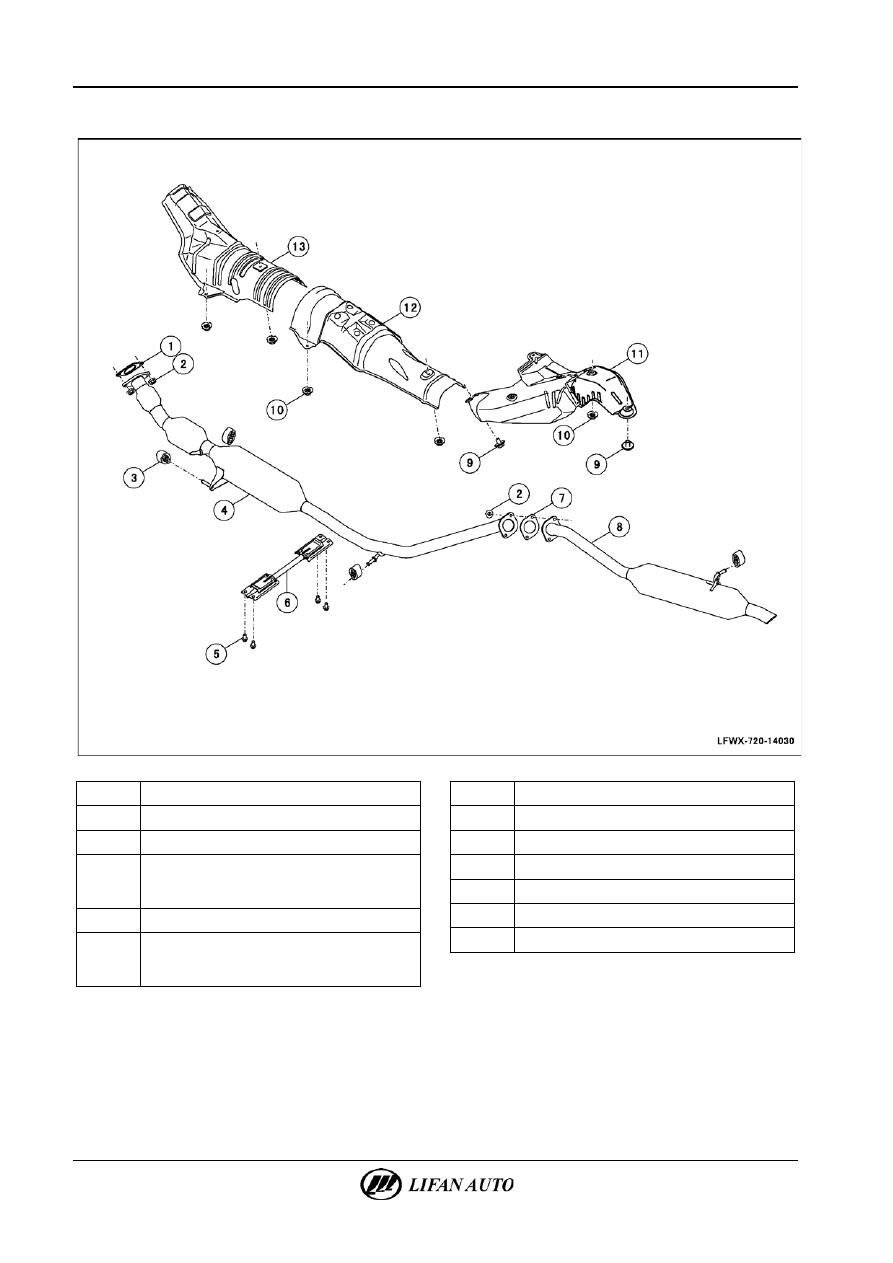

Схематическое изображение компонента (II)





1

Большая прокладка

2

Металлическая шестигранная гайка с буртиком

3

Блок резиновой подвески

4

Передний шплинт с задним очистителем уровня

в сборе (трехкомпонентного каталитического

нейтрализатора)

5

Болт с шестигранной головкой с фланцем

6

Компонент опорного элемента

трехкомпонентного каталитического

нейтрализатора



7

Маленькая прокладка

8

Глушитель в сборе

9

Винт с шестигранной головкой и фланцем

10

Винт с шестигранной головкой и фланцем

11

Теплоизолятор топливного бака

12

Средний теплоизолятор

13

Передний тепловой экран





Система впуска-выпуска - Система впуска-выпуска

14-5



Проверка на автомобиле



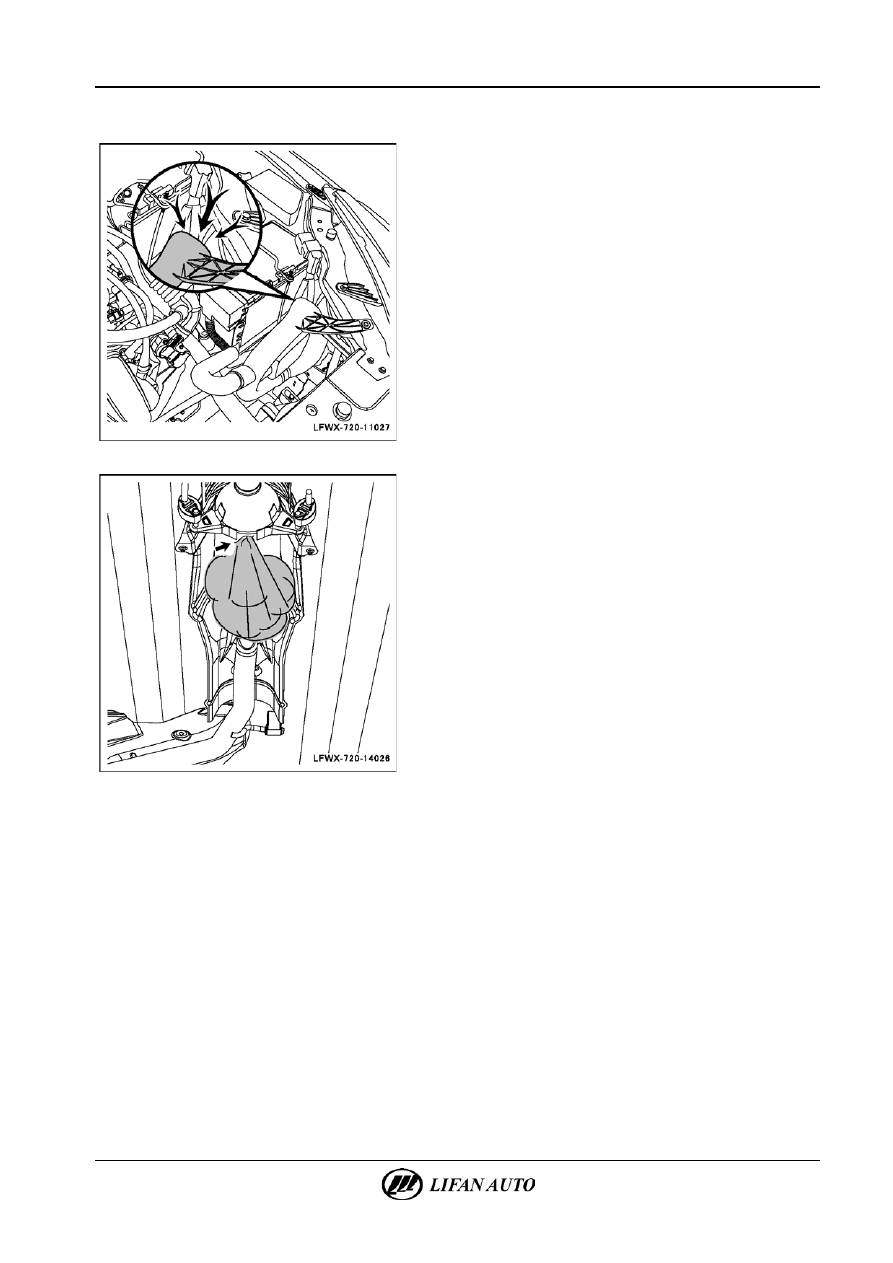

1.

Проверка системы впуска.

А.  Проверить всасывание системы впуска, как показано на

рисунке. При отсутствии всасывания проверить и

отремонтировать систему впуска.







2.

Проверка системы выпуска отработавших газов.

А.  Запустить двигатель, проверить компоненты системы

выпуска на наличие течей, трещин или повреждений

сварных швов и т. п. При обнаружении отремонтировать.

При необходимости заменить.
