13-24

Топливная система - Топливный фильтр







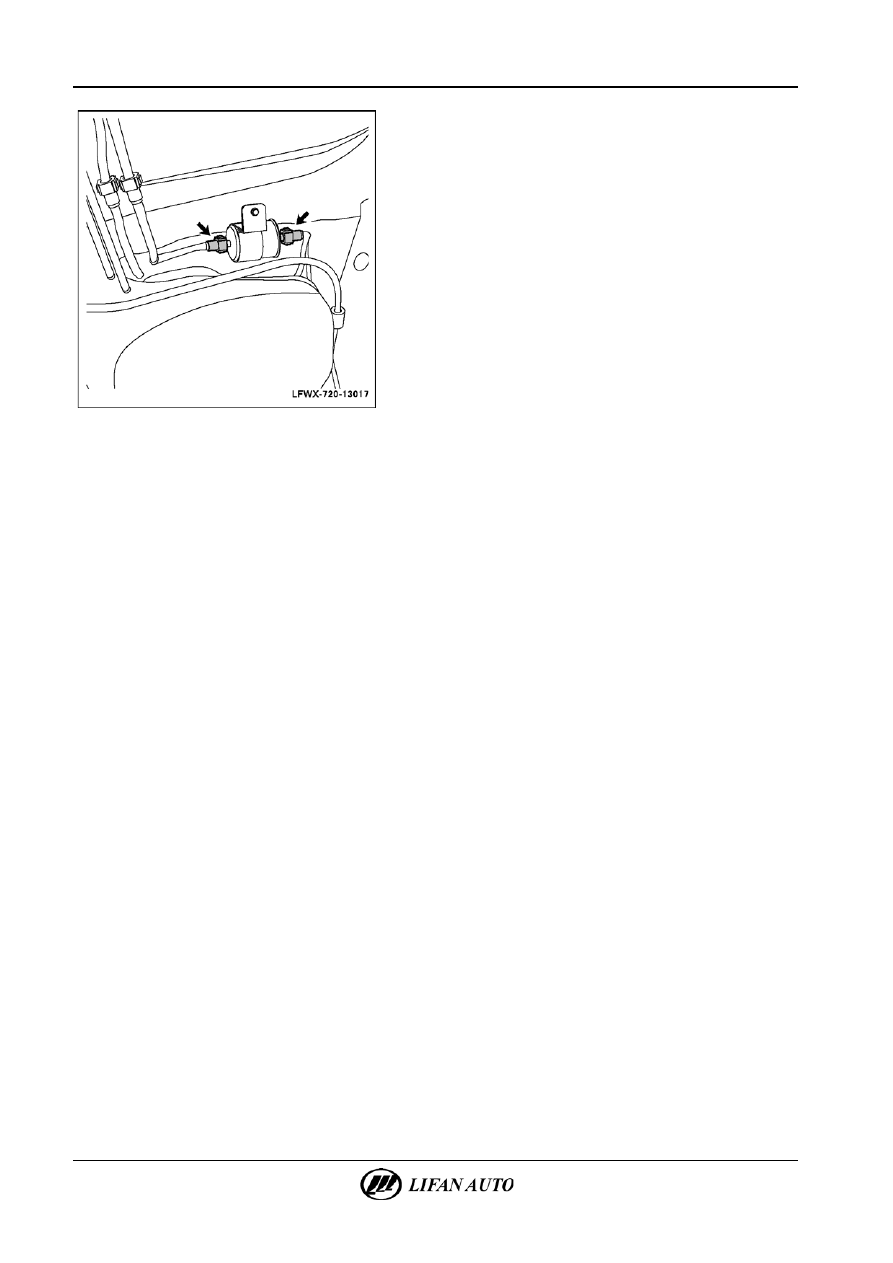

Г.  Установить резиновые трубки с обеих сторон топливного

фильтра.

△ Сов

е

т



Громкий щелчок является признаком того, что разъем

резиновой трубы установлен на место.



Топливная система - Топливопровод

13-25



Топливопровод

Проверка



1.

Установка топливопровода.

А.  Проверить топливопровод на наличие повреждений или

течей. При обнаружении заменить.

13-26

Топливная система - Испарительная камера





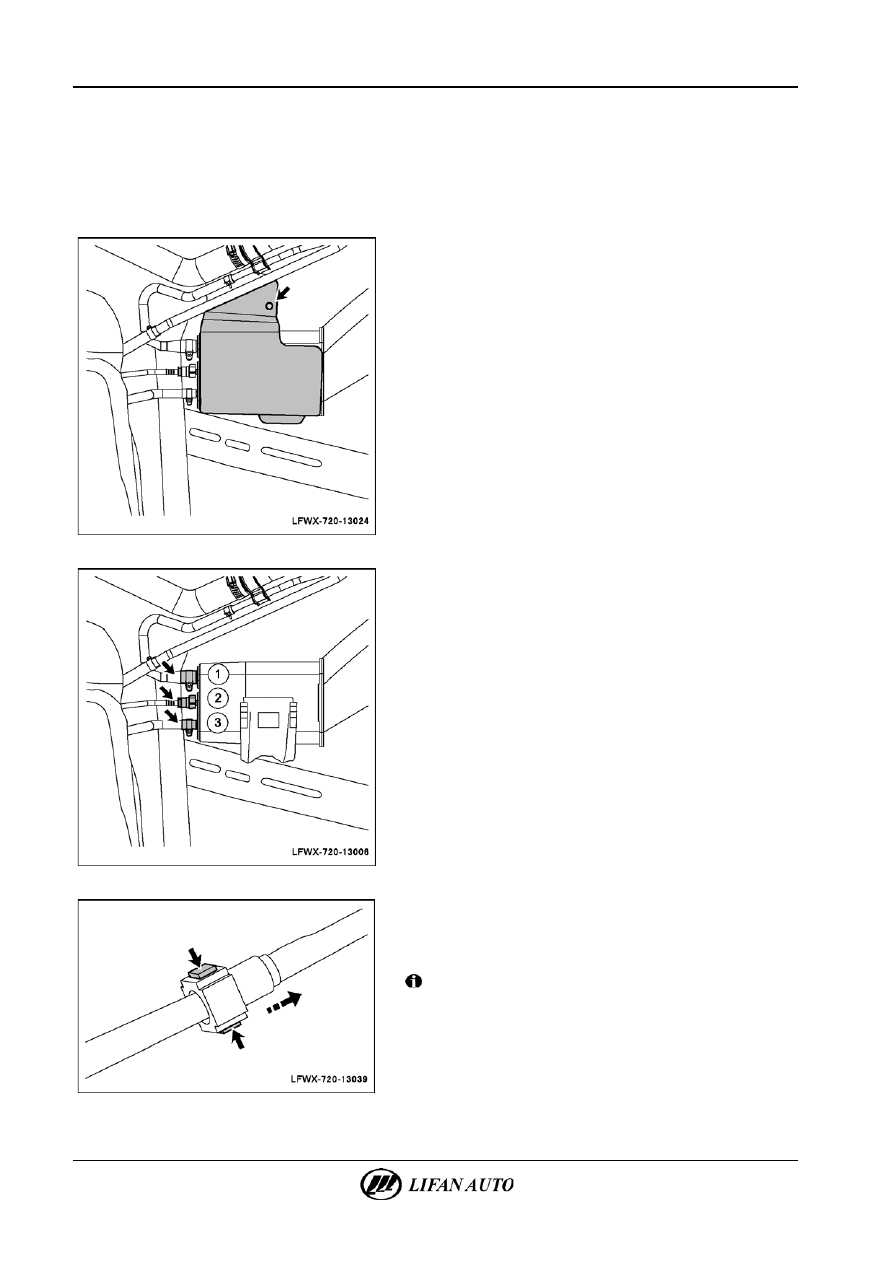

Испарительная камера

Замена

1.

Снятие испарительной камеры.

А.  Сбросить давление топлива.
Б.  Выключить зажигание.



В.  Открутить крепежные болты втулки испарительной

камеры и снять втулку испарительной камеры.







Г.  Снять крепежный зажим вентиляционной трубы

испарительной камеры № 1, как показано на рисунке,

и отсоединить вентиляционную трубу испарительной

камеры.

Д.  Отсоединить резиновую трубку № 2, как показано на

рисунке.

Е.  Снять крепежный зажим вентиляционной трубы № 3

топливного бака и отсоединить вентиляционную трубу, как

показано на рисунке.







△ Сов

е

т



В соответствии с рисунком надавить на выступы соединителя

резиновой трубки и вытащить его наружу в горизонтальном

положении.



Внимание!

Не сгибать и не перекручивать резиновые трубки.



Топливная система - Испарительная камера

13-27





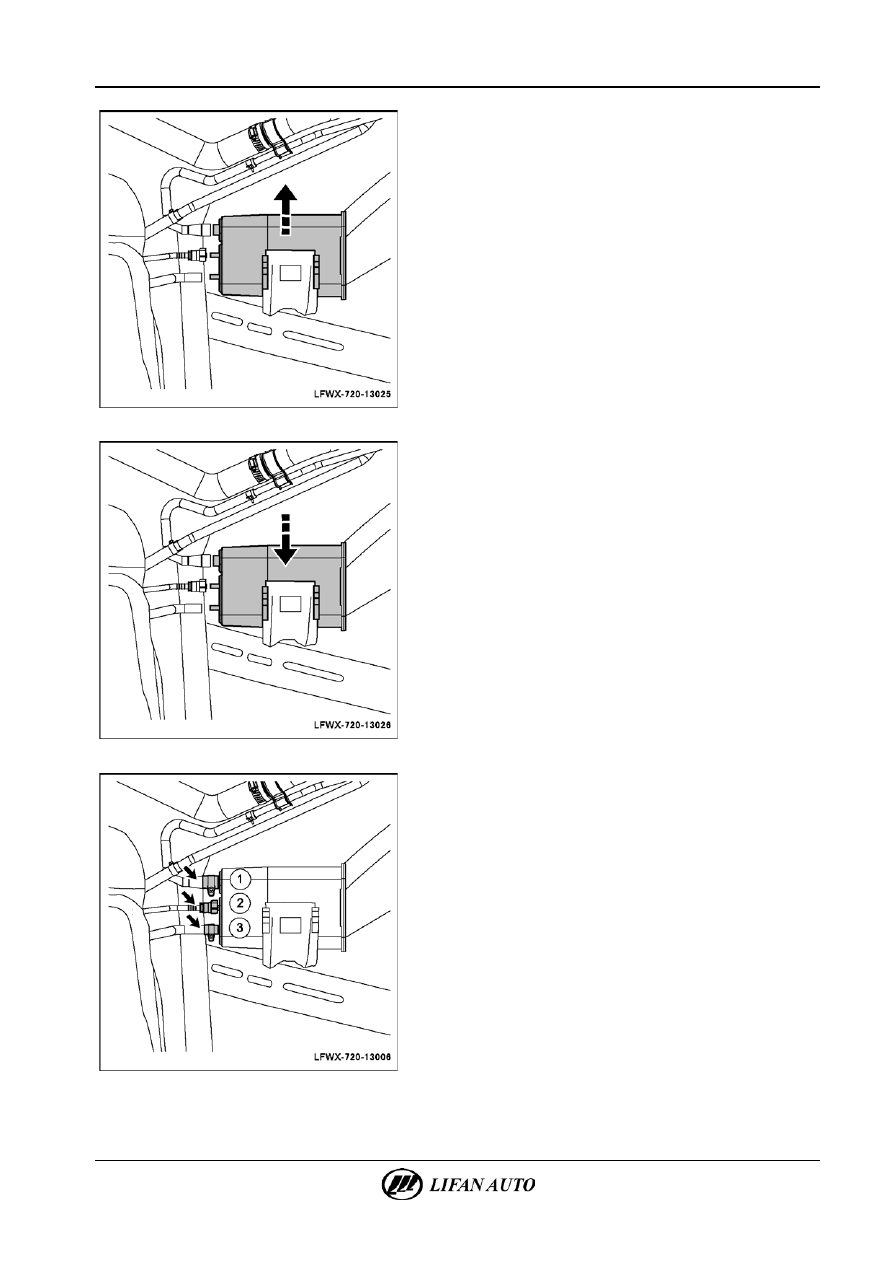

Ж.  Медленно вытащить испарительную камеру

в горизонтальном положении.







2.

Установка испарительной камеры на место.

А.  Установить испарительную камеру в горизонтальном

положении на кронштейн испарительной камеры.







Б.  Установить вентиляционную трубу испарительной камеры

№ 1, как показано на рисунке, и затянуть крепежный

зажим.

В.  Подсоединить резиновую трубку № 2, как показано на

рисунке.

Г.  Установить вентиляционную трубу топливного бака № 3,

как показано на рисунке, и затянуть крепежный зажим.

△ Сов

е

т



При установке резиновой трубы № 2 треск означает, что

резиновая труба установлена в правильном положении.
