Lifan 720 / Cebrium. Руководство - часть 96

13-16

Топливная система - Топливный бак







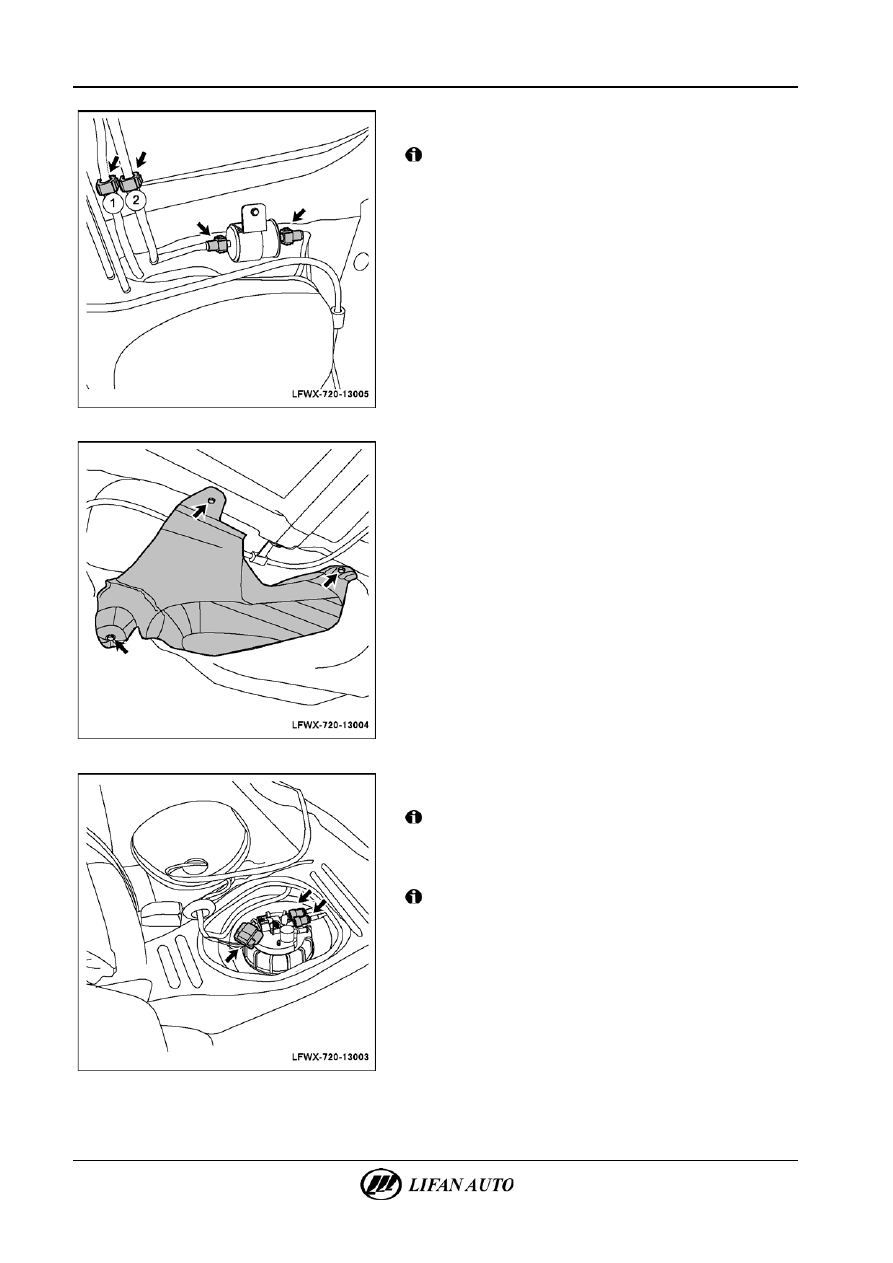

И.  Установить резиновые трубки № 1 и 2, как показано

на рисунке.



Внимание!

Их надо устанавливать правильно.
К.  Установить резиновые трубы с обеих сторон топливного

фильтра.

△ Сов

е

т



Громкий щелчок является признаком того, что разъем

резиновой трубы установлен на место.







Л.  Установить теплоизолятор топливного бака и затянуть его

крепежные болты.
Момент затяжки: 6~12 Н·м.

М.  Установить среднюю секцию выхлопной трубы в сборе.







Н.  Подключить разъем электрического топливного насоса

в сборе.



Внимание!

Убедиться в том, что разъем закреплен надежно.
О.  Установить выпускной шланг и возвратную трубу

электрического топливного насоса.



Внимание!

Не допускается перепутывание выпускной и возвратной

труб электрического топливного насоса.
П.  Установить крышку сервисного отверстия на заднем полу.
Р.  Установить подушку заднего сиденья в сборе.
С.  Запустить двигатель накопления топлива.



Топливная система - Топливный насос

13-17



Топливный насос

Проверка



1.

Проверка топливного бака.

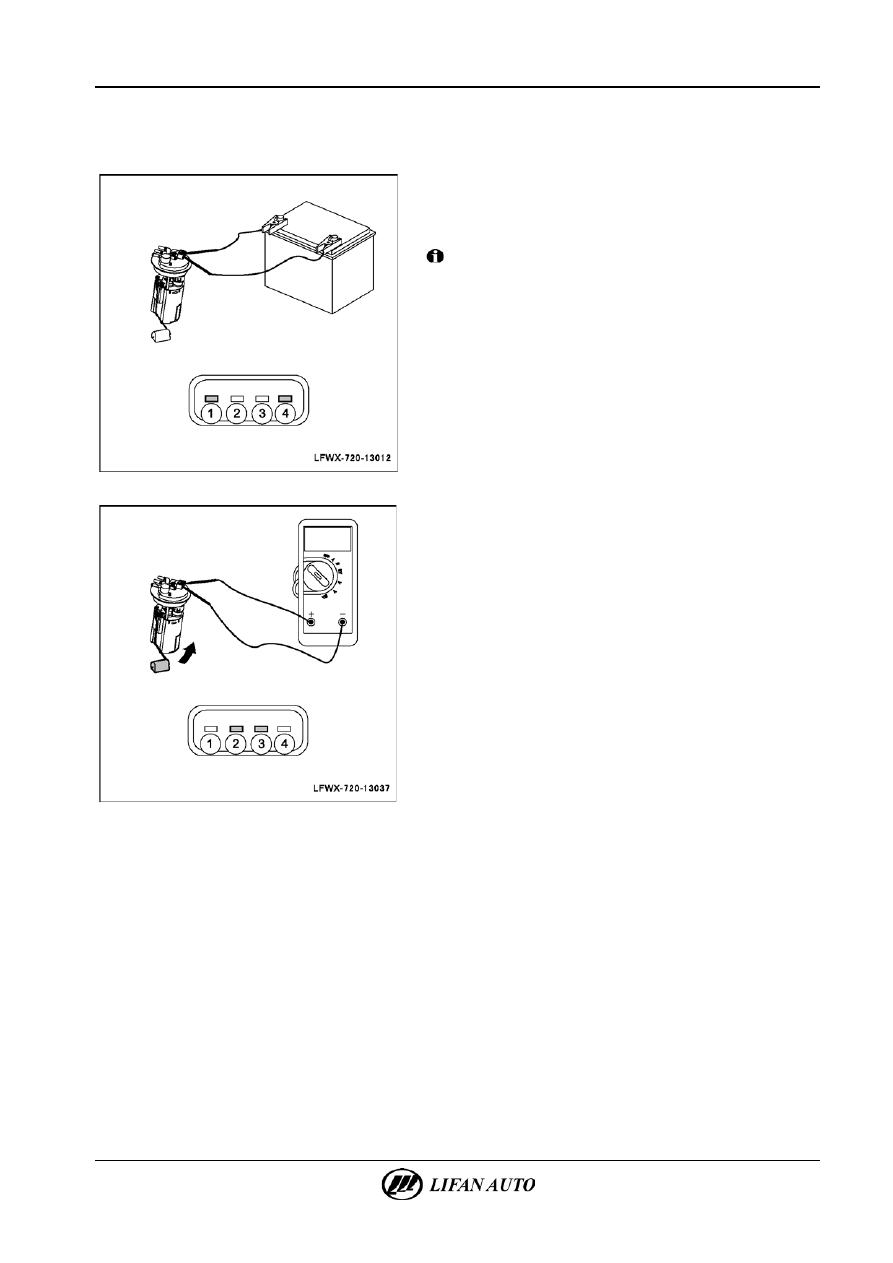

А.  Приложить напряжение аккумуляторной батареи

к контактам 1 и 4 электрического топливного насоса

и убедиться в том, что топливный насос работает.



Внимание!

Топливный насос не может работать долго без масла или

с топливом, в котором есть воздух, поэтому процесс

обнаружения не должен продолжаться слишком долго
(

≤ 10 с), в противном случае двигатель сгорит.







Б.  Для измерения сопротивления датчика уровня масла

используйте на цифровом мультиметре шкалу «Ohm» (Ом).

△ Сов

е

т



Оставить цифровой мультиметр подключенным к контактам 2

и 3 электрического топливного насоса, одновременно оставить

поплавок масла, чтобы он медленно поднимался от самой

низкой точки, и проконтролировать изменение величины

сопротивления.

Минимальное значение: бесконечность.
Максимальное значение: 40,9 Ом.

13-18

Топливная система - Топливный насос





Замена

1.

Снятие топливного насоса.

А.  Сбросить давление топлива.
Б.  Выключить зажигание.
В.  Снять подушку заднего сиденья в сборе.



Г.  Снять крышку сервисного отверстия на заднем полу.
△ Сов

е

т



Поддеть крышку с помощью отвертки для винтов и шурупов

с прямым шлицем.

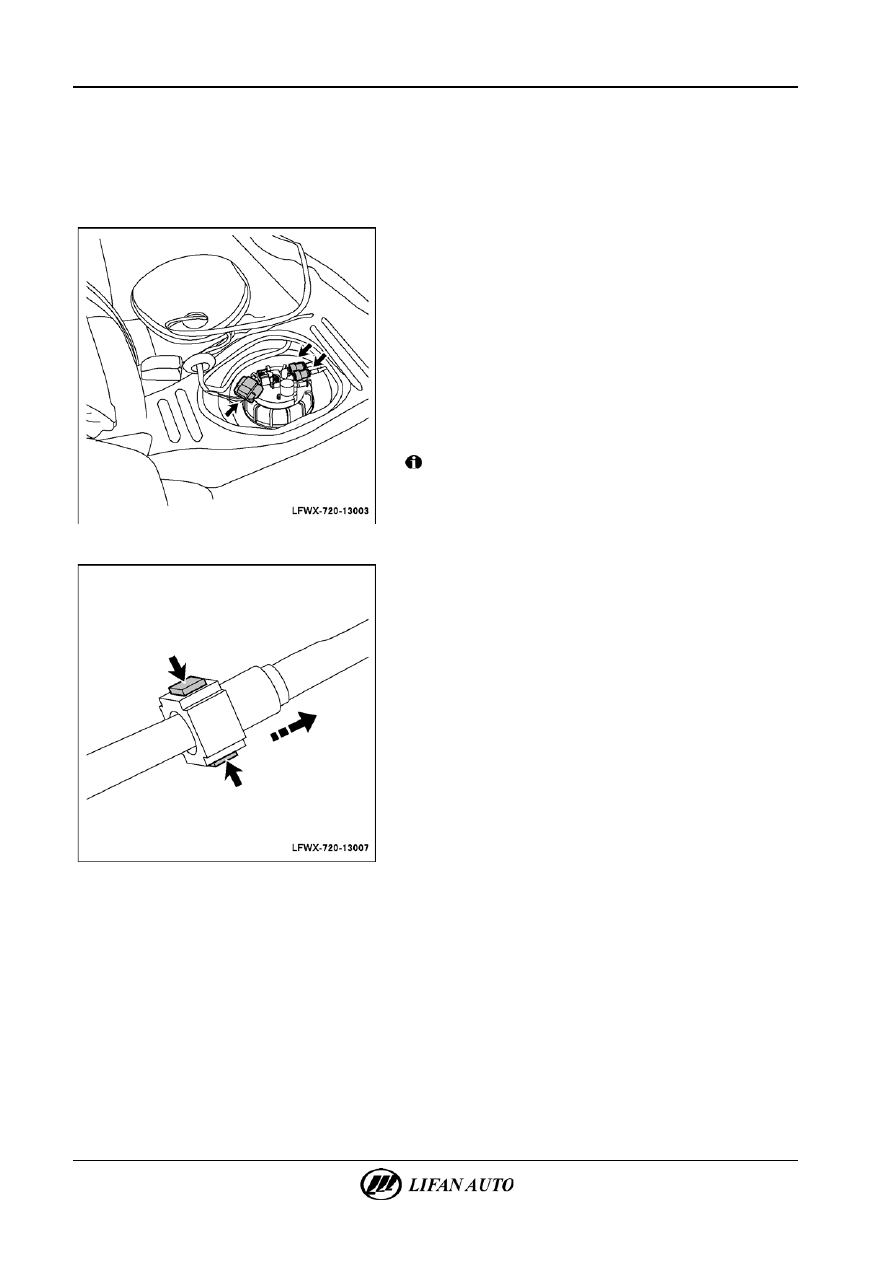

Д.  Отключить разъем электрического топливного насоса.
Е.  Отсоединить выпускной шланг и возвратную трубу

электрического топливного насоса.

△ Сов

е

т



После снижения давления трубки могут содержать некоторое

остаточное количество топлива, поэтому для предотвращения

его разлива при отсоединении трубок нужно оборачивать места

соединения лоскутом чистой ткани.



Внимание!

•

Не сгибать и не перекручивать резиновые трубки.

•

Необходимо защитить любые резиновые или корковые

инструменты и детали от попадания бензина.







△ Сов

е

т



В соответствии с рисунком надавить на выступ соединительной

трубки и вытащить его наружу в горизонтальном положении.



Топливная система - Топливный насос

13-19





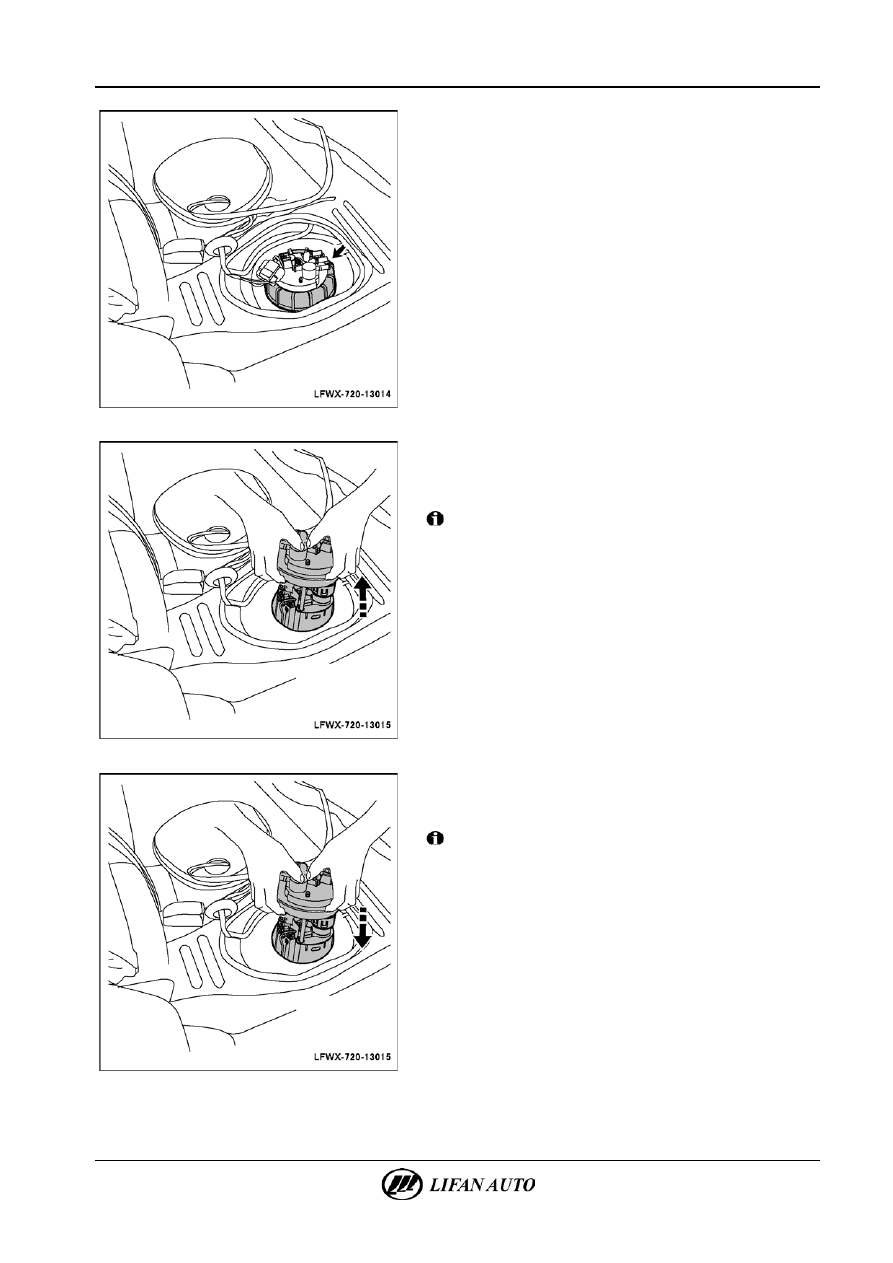

Ж.  Использовать специальное приспособление для

откручивания прижимных гаек топливного насоса.







З.  Медленно вытащить топливный насос в вертикальном

положении. Когда в выпускном отверстии появится

поплавок топливомера, наклонить и вытащить

электрический топливный насос.



Внимание!

•

Электрический топливный насос надо снимать

осторожно, чтобы не повредить поплавок топливомера.

•

Необходимо защитить любые резиновые или корковые

инструменты и детали от попадания бензина.

И.  Осторожно слить топливо из электрического топливного

насоса.







2.

Установить топливный насос.

А.  Медленно установить электрический топливный насос

в топливный бак в вертикальном направлении.



Внимание!

Перед установкой топливного насоса медленно установить

поплавок топливомера в бак. Повреждение поплавка

топливомера не допускается.
