Топливная система - Топливный бак





Замена

1.

Снятие топливного бака.

А.  Сбросить давление топлива.
Б.  Выключить зажигание.



Внимание!

Перед выполнением операций с топливной системой необходимо выключить зажигание.
В.  Снять подушку заднего сиденья в сборе.



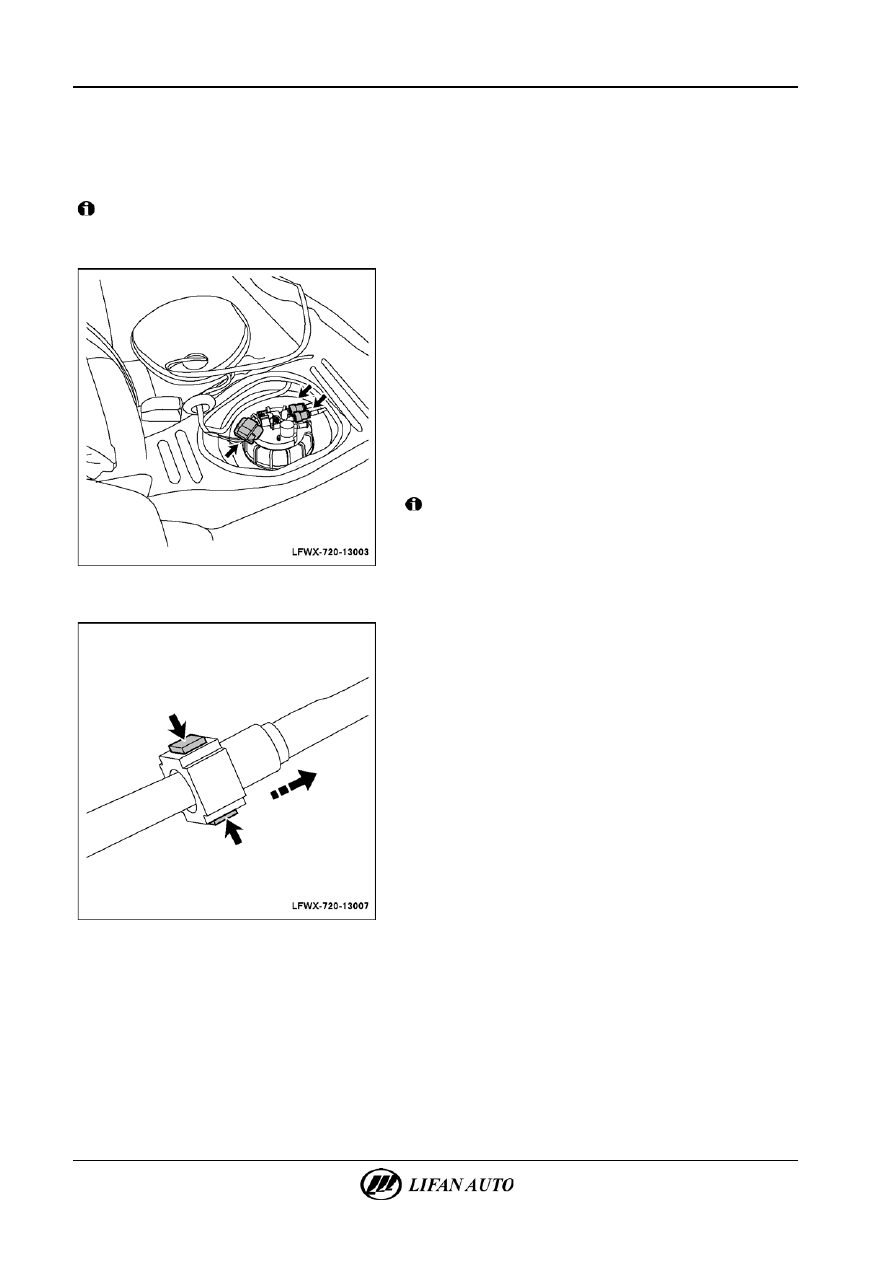

Г.  Снять крышку сервисного отверстия на заднем полу.
△ Сов

е

т



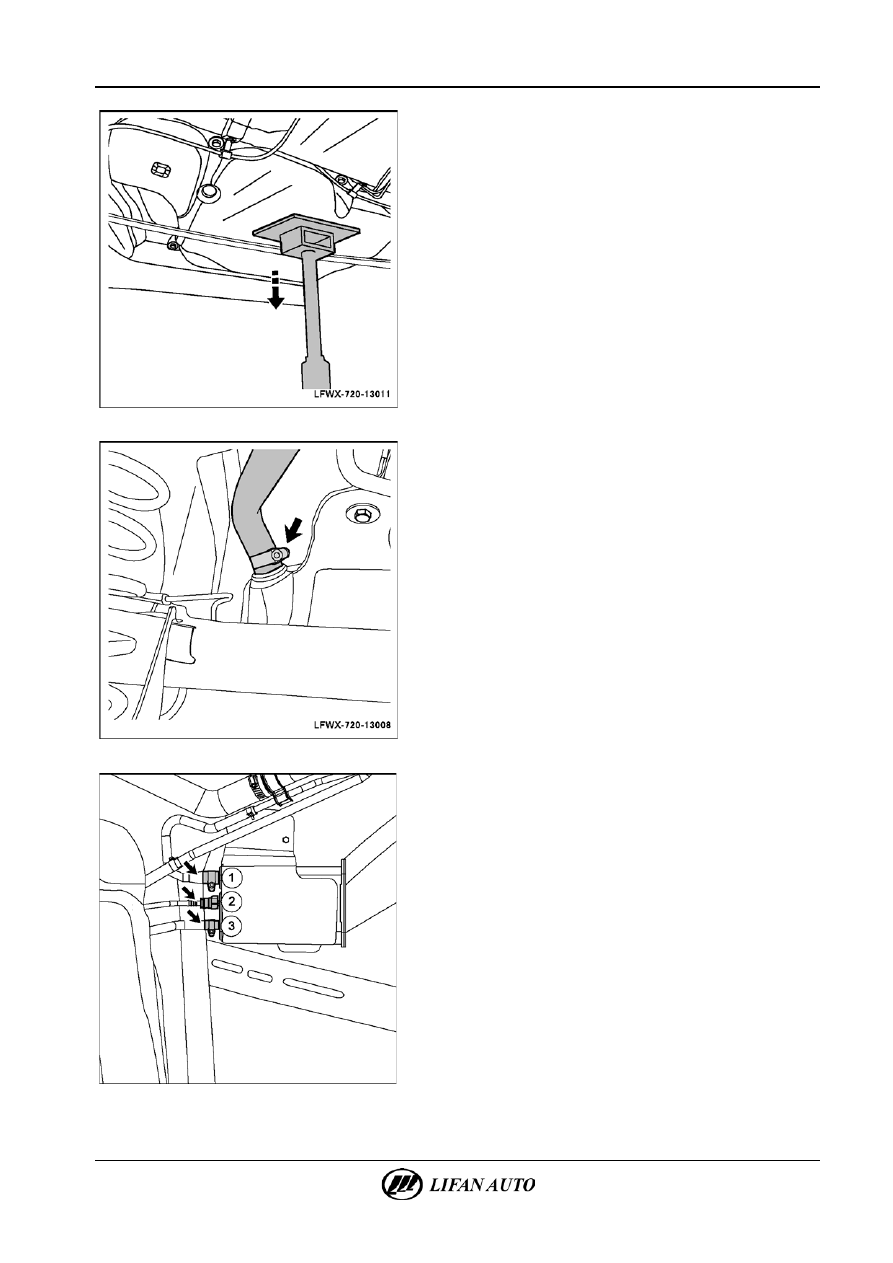

Поддеть крышку с помощью отвертки для винтов и шурупов

с прямым шлицем.
Д.  Отключить разъем электрического топливного насоса.
Е.  Отсоединить выпускной шланг и возвратную трубу

электрического топливного насоса.

△ Сов

е

т



После снижения давления трубки могут содержать некоторое

остаточное количество топлива, поэтому для предотвращения

его разлива при отсоединении трубок нужно оборачивать места

соединения лоскутом чистой ткани.



Внимание!

•

Не сгибать и не перекручивать резиновые трубки.

•

Если топливо разлилось, необходимо его вытереть,

чтобы предотвратить соприкосновение резиновых или

кожаных инструментов и деталей с бензином.







△ Сов

е

т



В соответствии с рисунком надавить на выступы соединителя

резиновой трубки и вытащить его наружу в горизонтальном

положении.



Топливная система - Топливный бак

13-13





Ж.  Снять переднюю секцию выхлопной трубы в сборе.

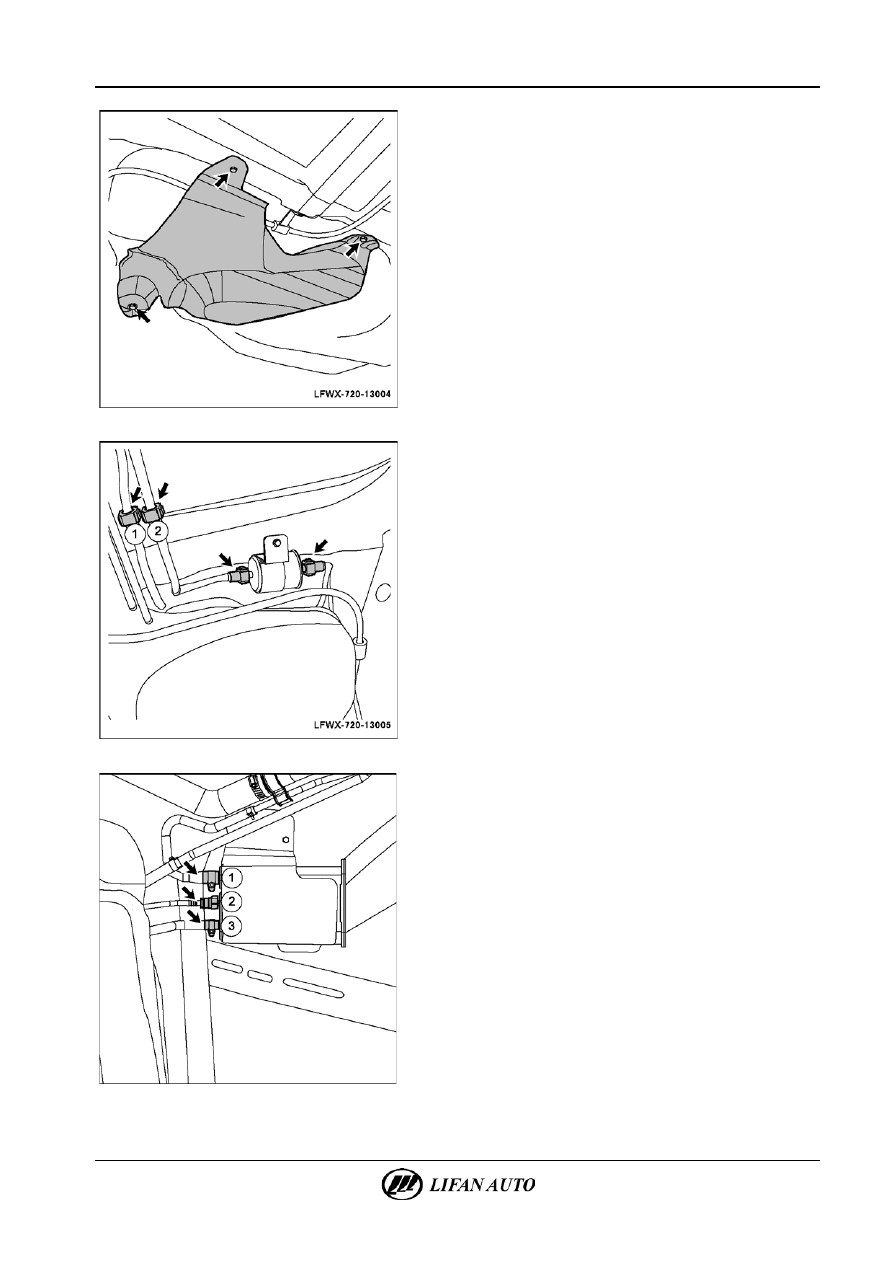

З.  Открутить крепежные болты теплоизолятора топливного

бака и снять теплоизолятор топливного бака.







И.  Отсоединить соединения резиновых трубок № 1 и 2, как

показано на рисунке.

К.  Отсоединить резиновую трубку с обеих сторон топливного

фильтра.







Л.  Снять крепежный зажим вентиляционной трубы

испарительной камеры № 1 и отсоединить

вентиляционную трубу, как показано на рисунке.

М.  Отсоединить резиновую трубку № 2, как показано на

рисунке.

Н.  Снять крепежный зажим вентиляционной трубы № 3

топливного бака и отсоединить вентиляционную трубу, как

показано на рисунке.

13-14

Топливная система - Топливный бак







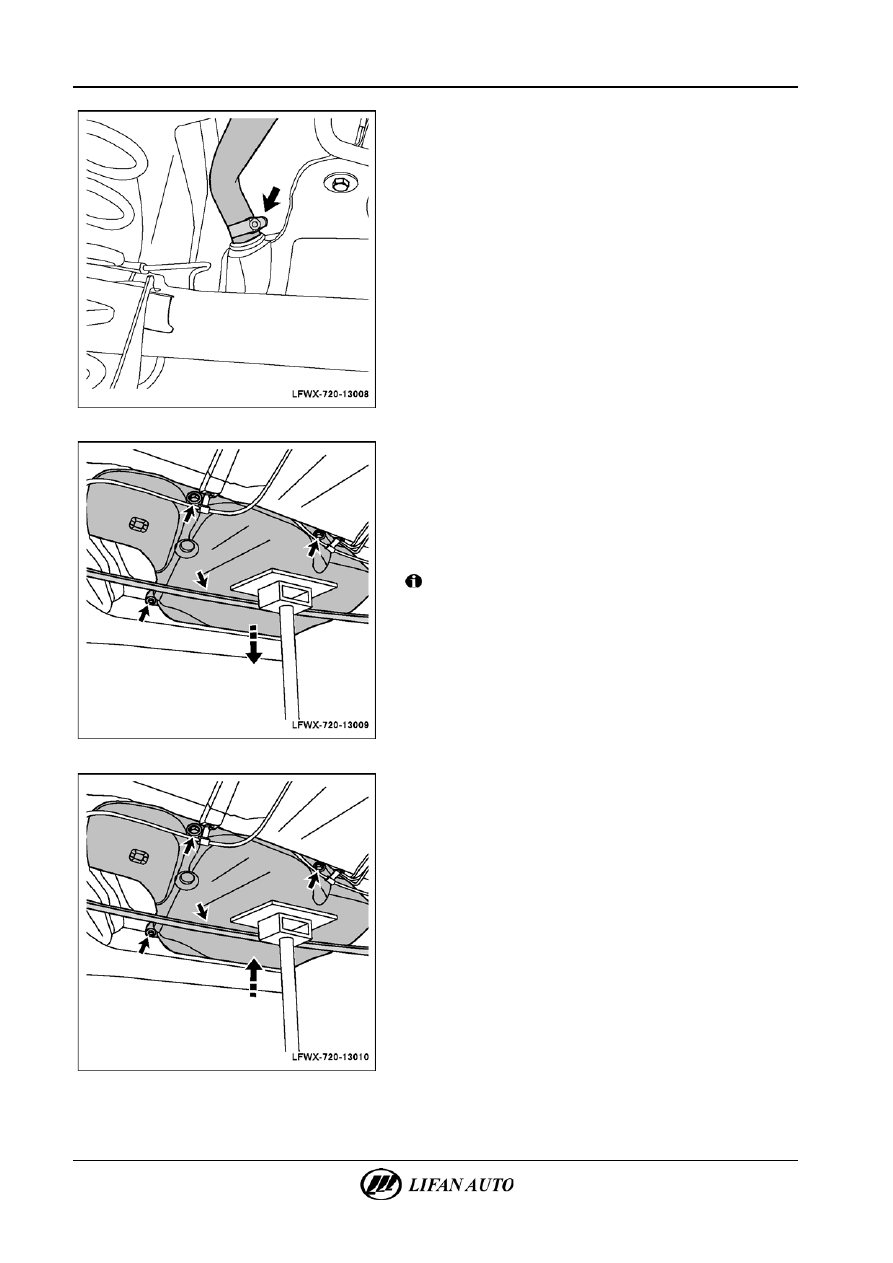

О.  Отсоединить крепежный зажим маслозаборного шланга

топливного бака и отсоединить шланг.







П.  Использовать гидравлический кронштейн для поддержки

топливного бака.

Р.  Открутить крепежные болты кронштейна топливного бака

и снять кронштейн.

С.  Открутить крепежные болты топливного бака.
Т.  Медленно опустить гидравлический кронштейн и снять

топливный бак.



Внимание!

Чтобы не повредить трубопровод бака, его необходимо

проверить при опускании гидравлического кронштейна.







2.

Установка топливного бака.

А.  Использовать гидравлический кронштейн и медленно

установить топливный бак на место.

Б.  Закрутить крепежные болты топливного бака.

Момент затяжки: 40~50 Н·м.

В.  Установить кронштейн топливного бака в монтажное

положение и затянуть крепежные болты кронштейна

топливного бака.
Момент затяжки: 65~85 Н·м.



Топливная система - Топливный бак

13-15





Г.  Опустить гидравлический кронштейн, придерживая,

передвинуть его подальше.







Д.  Установить впускной шланг топливного бака и затянуть

его зажим.







Е.  Установить вентиляционную трубу испарительной камеры

№ 1, как показано на рисунке, и затянуть зажим.

Ж.  Подсоединить резиновую трубку № 2, как показано на

рисунке.

З.  Установить вентиляционную трубу топливного бака № 3,

как показано на рисунке, и затянуть крепежный зажим.

△ Сов

е

т



При установке резиновой трубы № 2 появление «цокающего»

звука означает, что резиновая труба установлена в правильном

положении.
