13-4

Топливная система - Топливная система





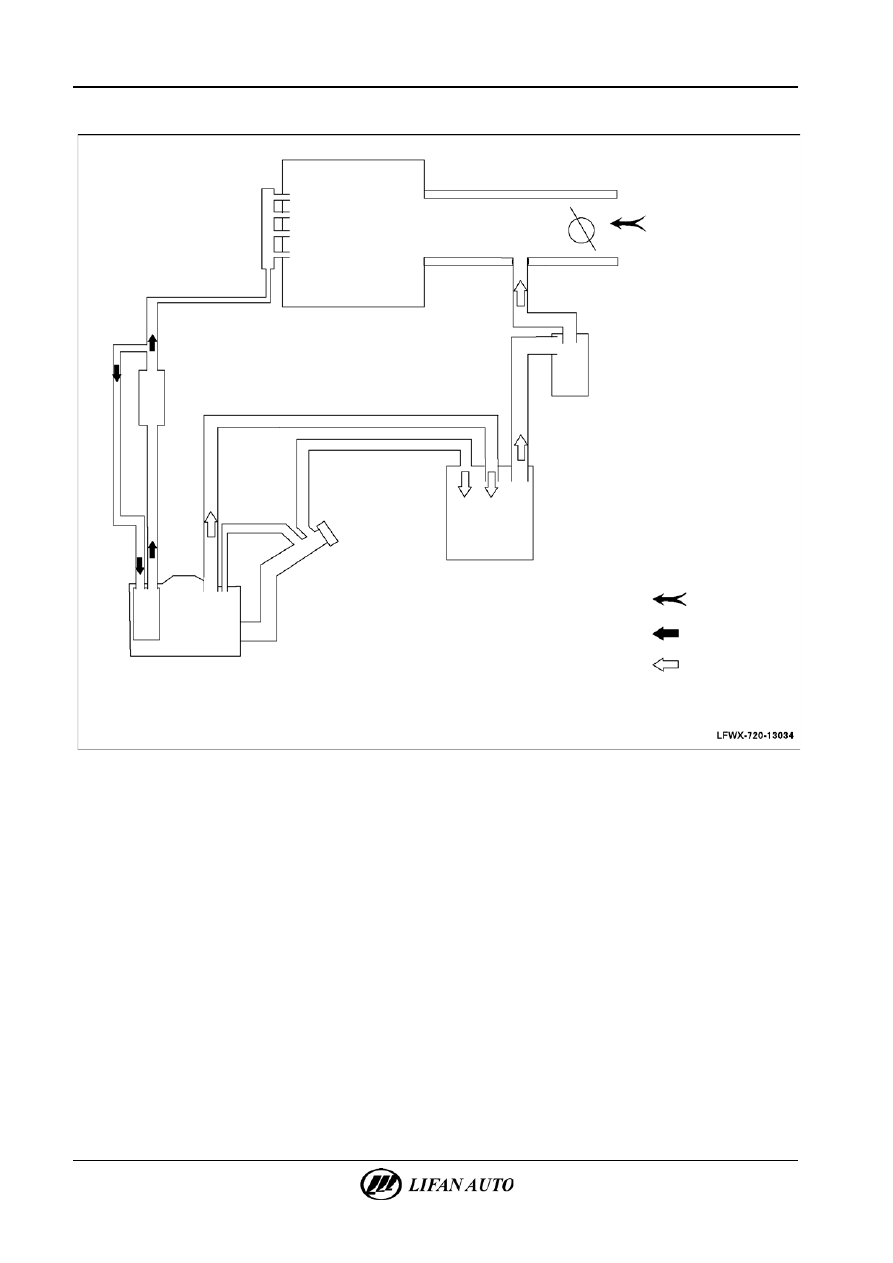

Принципиальная схема



Впускной

коллектор



Топливная рампа



Двигатель



Воздушный фильтр



Электромагнитный клапан

испарительной камеры



Топливный фильтр



Испарительная камера



Топливный

насос



Топливный бак



Воздух

Топливо

Поток топлива





Топливная система - Топливная система

13-5



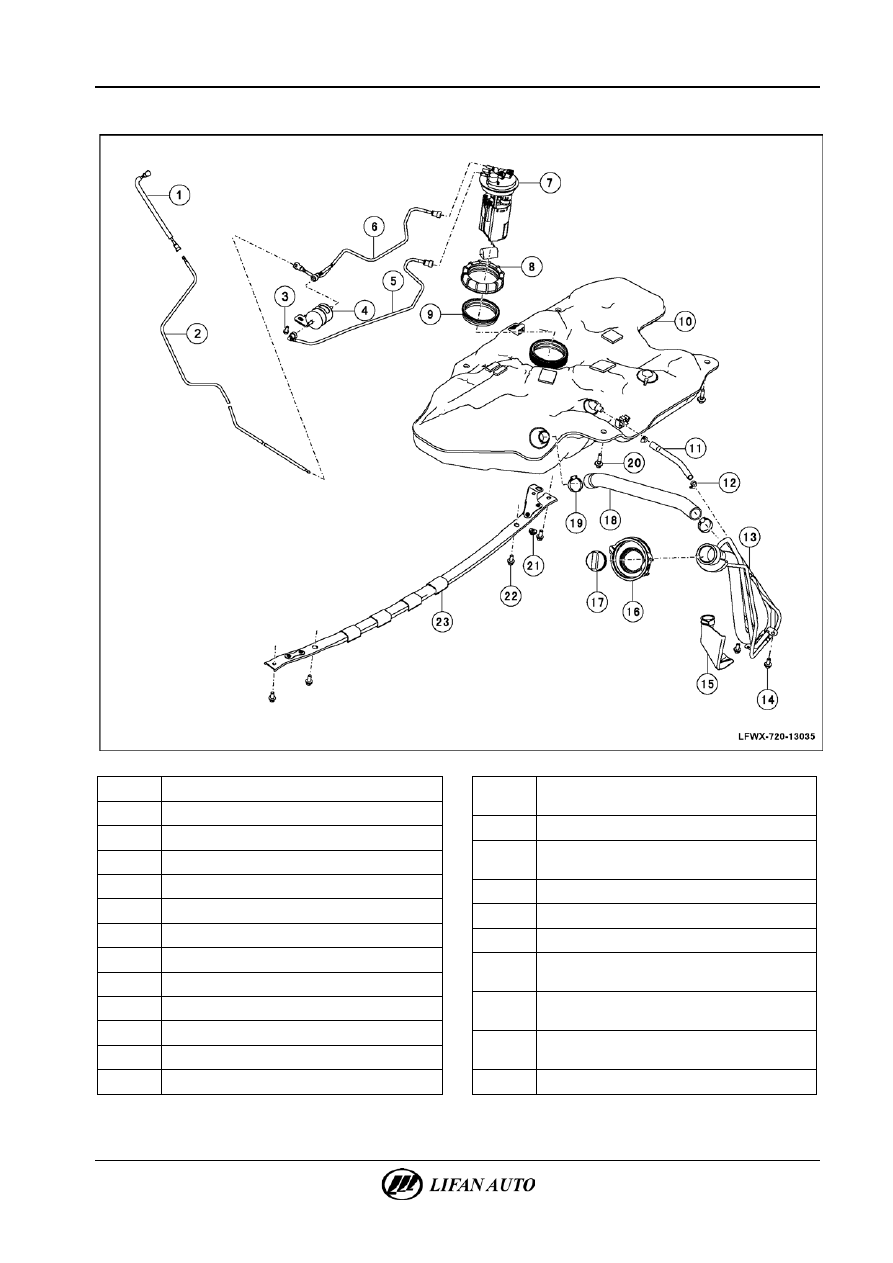

Схематическое изображение компонента (I)





1

Впускная трубка моторного масла в сборе

2

Компоненты жестких топливных труб

3

Болт с шестигранной головкой с фланцем

4

Топливный фильтр в сборе

5

Блок выпускной трубки топливного бака

6

Блок выпускной трубки фильтра

7

Электрический топливный насос в сборе

8

Прижимная гайка

9

Кольцевое уплотнение прижимной гайки

10

Топливный бак в сборе

11

Возвратный топливный шланг

12

Обод винтовой стержневой тяги типа С

13

Заливная горловина топливного бака в сборе



14

Болт с шестигранной головкой и плоская шайба

в сборе

15

Втулка заливной горловины топливного бака

16

Крышка заливной горловины топливного бака

в сборе

17

Крышка заливной горловины в сборе

18

Топливный шланг заливной горловины

19

Обод винтовой тяги типа В

20

Болт с шестигранной головкой и конусная

пружинная шайба

21

Цельнометаллические торцевые шестигранные

гайки

22

Болт с шестигранной головкой и плоская шайба

в сборе

23

Опорный компонент топливного бака



13-6

Топливная система - Топливная система





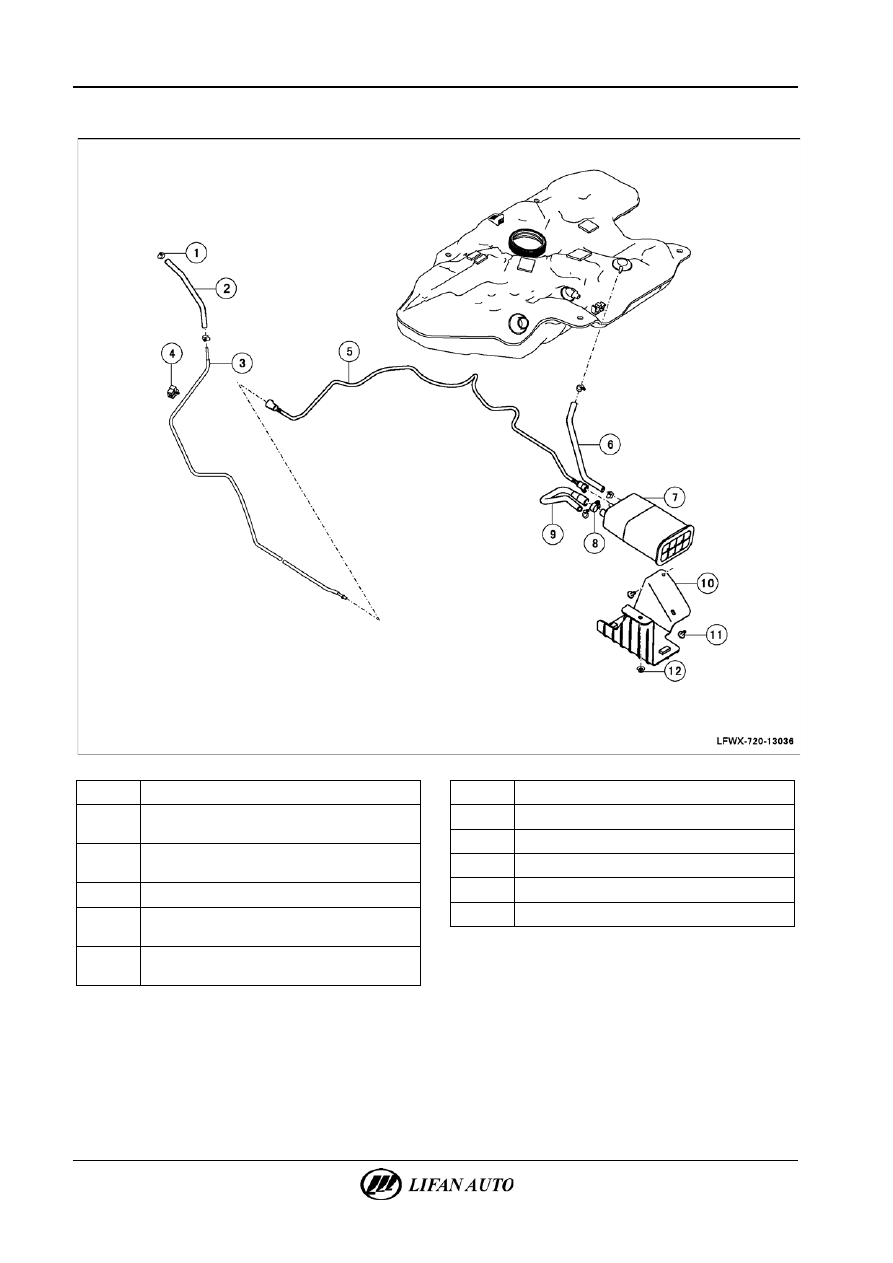

Схематическое изображение компонента (II)





1

Обод винтовой тяги типа А

2

Соединительный шланг между испарительной

жесткой трубкой и управляющим клапаном

3

Блок испарительной жесткой трубки топливного

бака

4

Зажим двойной трубки 1

5

Блок трубного соединения испарительной трубки

топливного бака

6

Соединительный шланг между топливным баком

и испарительной камерой



7

Угольная испарительная камера в сборе

8

Обод винтовой тяги типа В

9

Вентиляционная трубка испарительной камеры

10

Втулка испарительной камеры

11

Болт с шестигранной головкой с фланцем

12

Болт с шестигранной головкой с фланцем





Топливная система - Топливная система

13-7



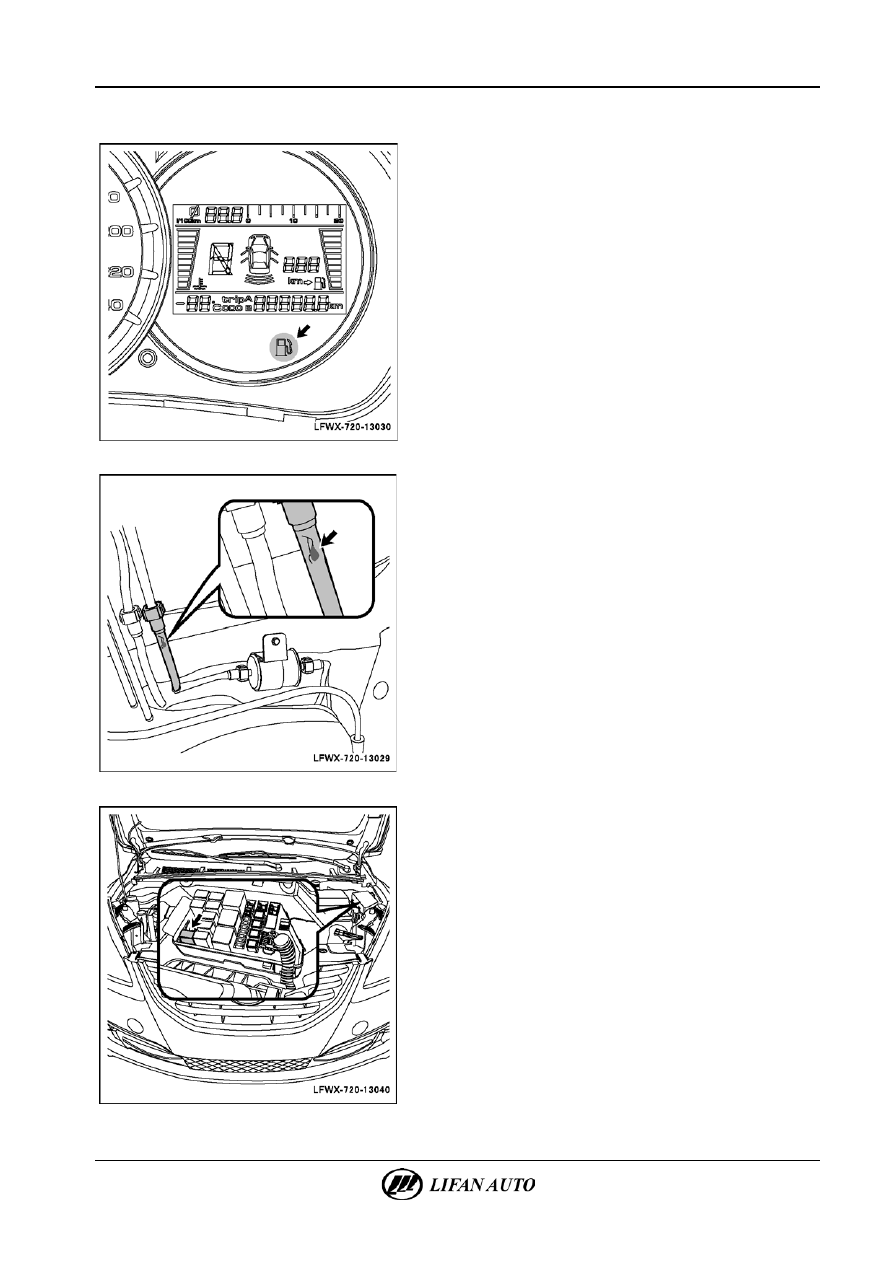

Проверка на автомобиле



1.

Проверка запаса топлива.

А.  Перевести ключ зажигания в положение «ON». В этот

момент контрольная лампа уровня топлива выполняет

самодиагностику и светится в течение 3 сек, а затем гаснет.

Если количество топлива, оставшегося в баке, меньше 5 л,

то после самодиагностики контрольная лампа уровня

топлива не гаснет, а остается гореть. Необходимо как

можно быстрее заправить бак топливом.







2.

Проверка утечки в топливной системе.

А.  Проверить наличие течей топливного бака

и топливопроводов.







3.

Проверка давления в топливной системе.

△ Сов

е

т



Для того чтобы проверить давление в топливной системе,

можно использовать функцию активного тестирования

включения топливного насоса в диагностическом сканере. Если

диагностический сканер отсутствует, то для проверки

используется следующий метод.
А.  Сбросить давление в топливной системе.

•

Открыть верхнюю крышку блока предохранителей

и отсоединить реле топливного насоса.

•

Запустить двигатель и оставить на холостом ходу,

пока не произойдет автоматический пропуск

зажигания. После двух-трех запусков двигателя можно

полностью сбросить давление в топливной системе.

•

Выключить зажигание и установить реле топливного

насоса.

•

Установить верхнюю крышку блока предохранителей.
