Топливная система - Топливная система

13-1



Топливная система

Подготовка

1.

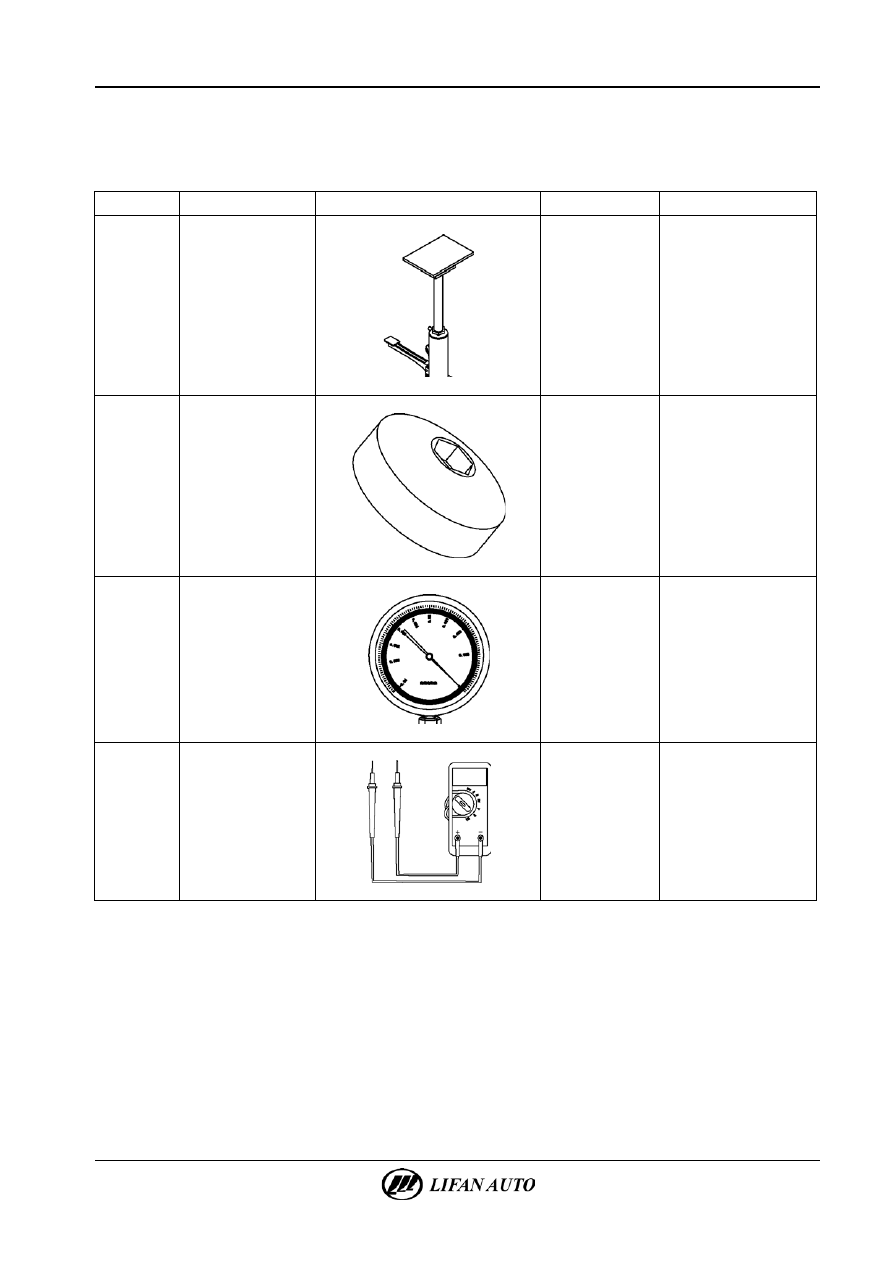

Рекомендуемые инструменты.

Позиция

Инструменты

Схематическое изображение

№

Описание

1

Кронштейн





Поднятие деталей

2

Съемник зажимных

гаек топливного насоса





Снятие и установка

зажимных гаек топливного

насоса

3

Указатель давления

бензина





Измерение давления

топлива в топливной

системе

4

Цифровой мультиметр





Измерение значений тока,

напряжения и

сопротивления

13-2

Топливная система - Топливная система





Технические условия выполнения ремонта

1.

Технические характеристики.

Емкость топливного бака

55 л

Номинальное давление топлива

0,25~0,35 МПа

Сопротивление датчика уровня масла (максимальное значение)

40,9

Ом

Сопротивление датчика уровня масла (минимальное значение)

Бесконечность



2.

Моменты затяжки.

Элемент

Н·м

Крепежный болт топливного бака

40~50

Опорные крепежные болты топливного бака

65~85

Крепежные болты теплоизолятора топливного бака

6~12

Крепежные болты топливного фильтра в сборе

6~12

Крепежные болты втулки испарительной камеры

6~12



Топливная система - Топливная система

13-3



Меры предосторожности

1.

Запрещается подключение любого компонента, например любого кабеля аккумуляторной батареи, топливных

форсунок, топливного насоса, проводов системы зажигания, цепи электронного блока управления (ЭБУ), цепи

кондиционера, если выключатель зажигания находится в положении «ON», независимо от того, работает

бензиновый двигатель или нет.

2.

Во время работы топливной системы курение строго запрещено, рекомендуется держаться подальше

от открытого огня. На участке технического обслуживания необходимо установить хорошую вентиляцию

и огнетушитель.

3.

После заглушения двигателя в топливной системе по-прежнему остается высокое давление. При демонтаже

любого компонента топливной системы необходимо в первую очередь стравить давление, чтобы избежать травм

или возгорания от разбрызгивания топлива.

4.

Перед отсоединением любых топливных трубопроводов необходимо очистить от пыли и грязи сами

топливопроводы или смежные с ними участки.

5.

После отсоединения топливопровода необходимо запечатать трубное соединение, чтобы туда не попали

посторонние материалы.

6.

При проведении технического обслуживания следует заменить все треснувшие, поцарапанные или

поврежденные участки нейлонового топливопровода. Необязательно ремонтировать каждый сегмент

топливопровода.

7.

Перед установкой топливной системы необходимо провести ее дренаж. Подробные инструкции приведены

ниже.
•

Обернуть впускную трубку маслопровода топливной рампы чистой тканью.

•

Медленно вытащить впускную трубку маслопровода топливной рампы (не отсоединять), чтобы

предотвратить разлив топлива.

•

Включить выключатель зажигания для запуска топливного насоса.

•

Контролировать трубное соединение впускной трубки маслопровода топливной рампы до тех пор, пока

из масляной трубки не начнет медленно вытекать масло.

•

Установить на место впускную трубку топливной рампы.

8.

При установке новых топливопроводов не следует стучать молотком по зажиму пучка топливных труб, это

может привести к повреждению нейлоновой трубы и к утечке масла.

9.

При подключении топливопровода необходимо капнуть несколько капель чистого моторного масла на

соединение масляной трубки, чтобы обеспечить правильное подключение топливопровода и избежать утечки

топлива. (При надлежащей установке кольцевое уплотнение в гнезде будет разбухать. Если смазка не

осуществляется, то переустановка не может быть выполнена должным образом.)

10.

Необходимо защитить любые резиновые или корковые инструменты и детали от попадания бензина.

11.

Трубное соединение топливной системы должно быть надежно закреплено.

12.

Для предотвращения случайного возгорания или взрыва не допускается содержание топлива в открытой

емкости.

13.

Пары топлива, содержащиеся в испарениях и выхлопных газах, являются ядовитыми, не следует вдыхать воздух,

который выходит из испарительных и выхлопных труб.

14.

Запрещается всасывать бензин ртом.

15.

Необходимо соблюдать правила гигиены. После обращения с бензином следует вымыть руки и лицо горячей

водой и мылом. Не следует принимать пищу, курить и пить воду с немытыми руками.
