Lifan 720 / Cebrium. Руководство - часть 91

12-196

Система управления двигателем - Активатор датчика





Топливный насос



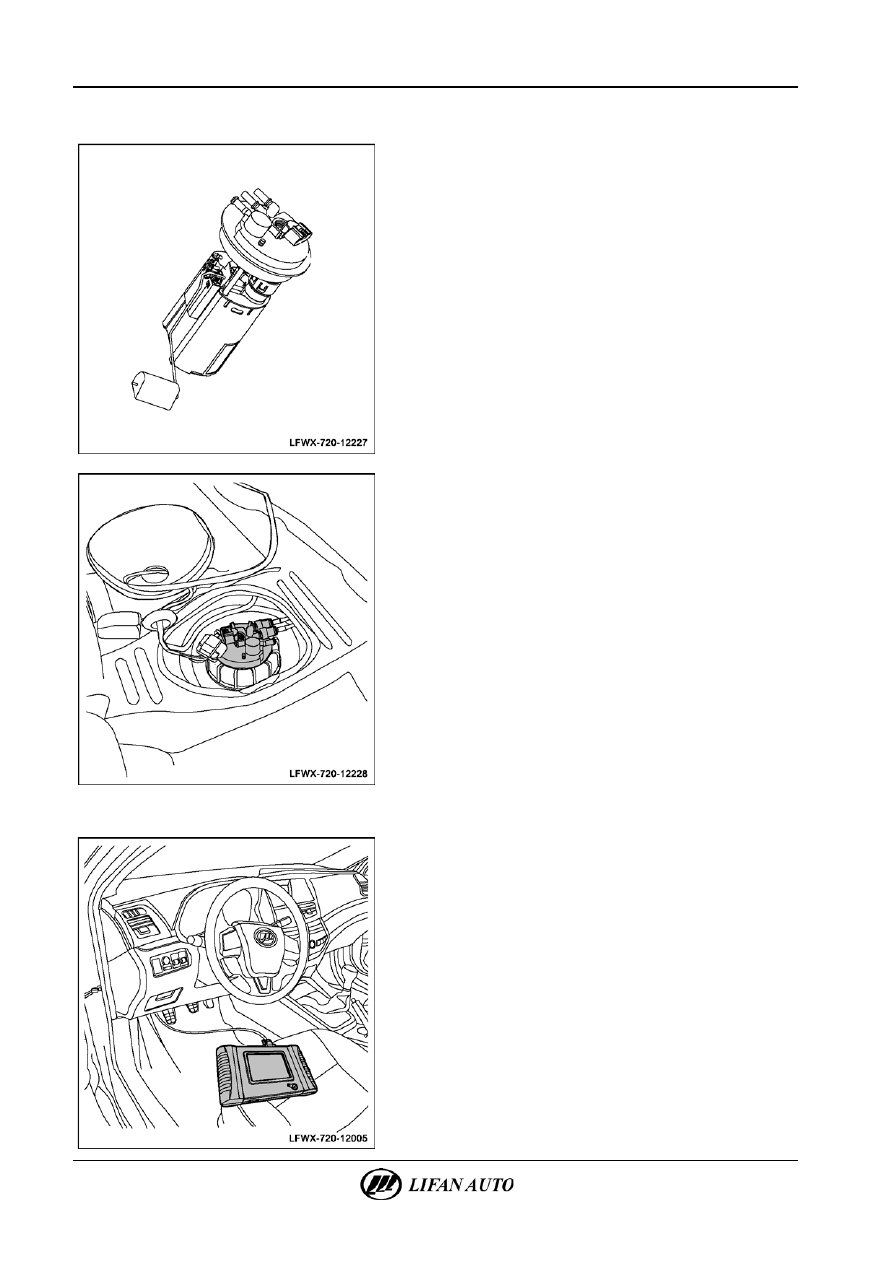

1.

Изображение детали.







2.

Место установки топливного насоса.

3.

Принцип работы.
Электрический топливный насос состоит из

электродвигателя постоянного тока, лопастного насоса и

торцевой крышки (в которую встроены обратный клапан,

предохранительный клапан, устройства для

предотвращения электромагнитных помех и т. д.). Насос

и электродвигатель установлены на одном валу и имеют

общий корпус. Насос и электродвигатель погружены в

бензин, который омывает их изнутри и снаружи и служит

для смазки и отвода тепла. Питание на электрический

топливный насос подается от бортовой сети через реле

топливного насоса. Контакты реле замыкаются для подачи

питания на электрический топливный насос только при

пуске и работе двигателя. После остановки двигателя

работа насоса прекращается автоматически.

4.

Возможные неисправности.

А.  Диагностический признак неисправности: шумная работа,

недостаточное ускорение, невозможен пуск (трудности при

пуске) и т. д.







Б.  Основная причина неисправности: использование

некачественного топлива.

5.

Проверка без демонтажа.

А.  Запустить двигатель и прогреть до рабочей температуры.
Б.  Выключить зажигание.
В.  Подключить диагностический прибор к диагностической

колодке (16-контактная) снизу слева под панелью

приборов.

Г.  Включить зажигание и включить диагностический

прибор — должна использоваться обновленная версия

программного обеспечения.



Система управления двигателем - Активатор датчика

12-197





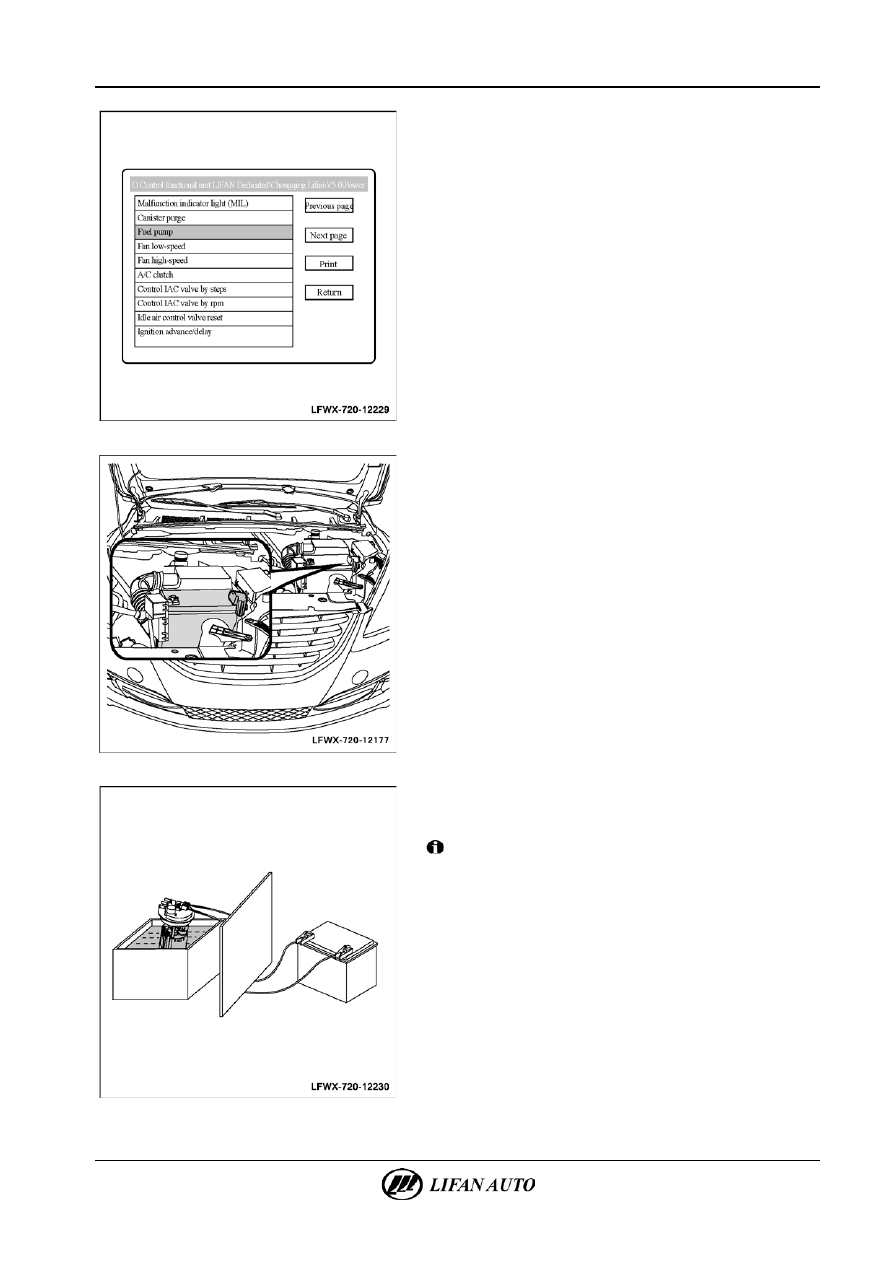

Д.  Выбрать на диагностическом приборе функцию «input and

output control function unit» (функциональный блок

контроля ввода и вывода) и выполнить функцию «fuel

pump» (топливный насос).

Е.  Реле топливного насоса должно включиться, при этом

насосом должен издаваться звук работающего насоса. Если

при включении реле топливный насос не работает, следует

проверить топливный насос, проводку и ЭБУ.







6.

Ремонт и замена.

А.  Выключить зажигание.
Б.  Открыть капот двигателя.
В.  Отсоединить отрицательный провод аккумуляторной

батареи.

Г.  Отключить соединитель топливного насоса.
Д.  Демонтировать топливный насос (см. главу 13 «Топливная

система — Замена топливного насоса»).







Е.  Проверить топливный насос. Поместить топливный насос

в емкость с топливом и подключить выводы топливного

насоса к аккумуляторной батарее.



Внимание!

Необходимо отделить аккумуляторную батарею от емкости

с топливом деревянным щитом, чтобы предотвратить

возникновение пожара в результате воспламенения

топлива.
Ж.  Убедиться, что топливо перекачивается насосом должным

образом. Заменить топливный насос в случае

необходимости.

З.  Установить топливный насос (см. главу 13 «Топливная

система — Замена топливного насоса»).

И.  Подключить соединитель топливного насоса.
К.  Подключить отрицательный провод аккумуляторной

батареи.

•
