Система управления двигателем - Поиск и устранение неисправностей

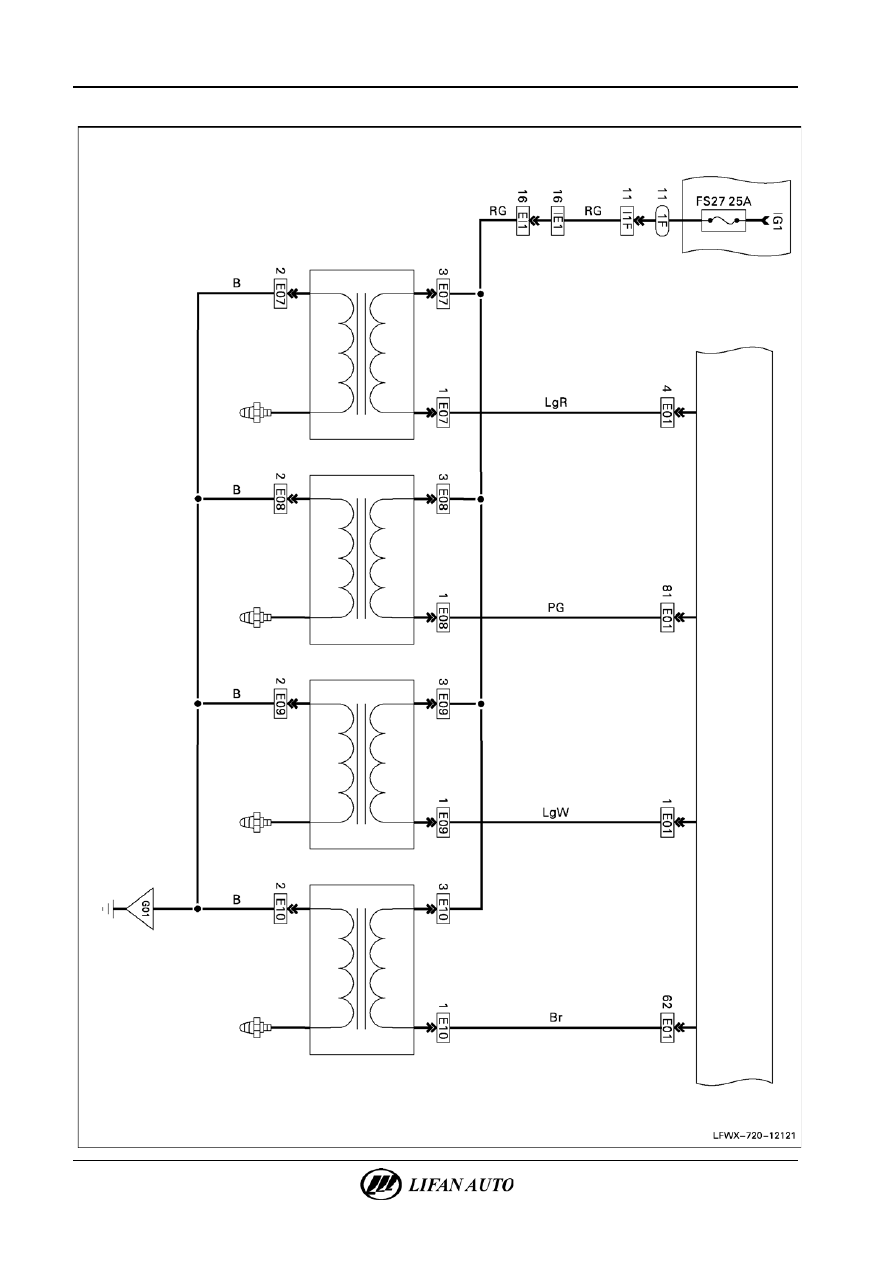

Схема электрических соединений



С

ве

ча

 за

ж

иг

ан

ия

 4

-го



цил
ин

дра



С

ве

ча

 за

ж

иг

ан

ия

 3

-го



цил
инд
ра



С

ве

ча

 за

ж

иг

ан

ия

 2

-го



цил
инд
ра



С

ве

ча

 за

ж

иг

ан

ия

 1

-го



цил
инд
ра



CYL

 #1


У

пр

ав

ле

ни

е к

ат

уш

ко

й

заж

иг

ания



CYL

 #2


У

пр

ав

ле

ни

е к

ат

уш

ко

й

заж

иг

ания



CYL

 #3


У

пр

ав

ле

ни

е к

ат

уш

ко

й

заж

иг

ания



CYL

 #4


У

пр

ав

ле

ни

е к

ат

уш

ко

й

заж

иг

ания



EMC



М

онт

аж

ны

й

бло

к в

 са

ло

не





Система управления двигателем - Поиск и устранение неисправностей

12-141



Диагностические процедуры

1.

Первичная проверка.

А.  Перед выполнением следующих процедур следует убедиться в надлежащем подключении к массе электронного

блока управления (ЭБУ).

Б.  Перед выполнением электронной диагностики и проверки необходимо свериться со схемой электрических

соединений и сведениями о компонентах.

В.  Перед выполнением измерений следует убедиться в отсутствии поломок, ослабления или коррозии контактов

соединителя, обеспечить надлежащий контакт.



Внимание!

В качестве примера рассматривается катушка зажигания цилиндра № 1. Этот же принцип применим

к катушкам зажигания остальных цилиндров.

2.

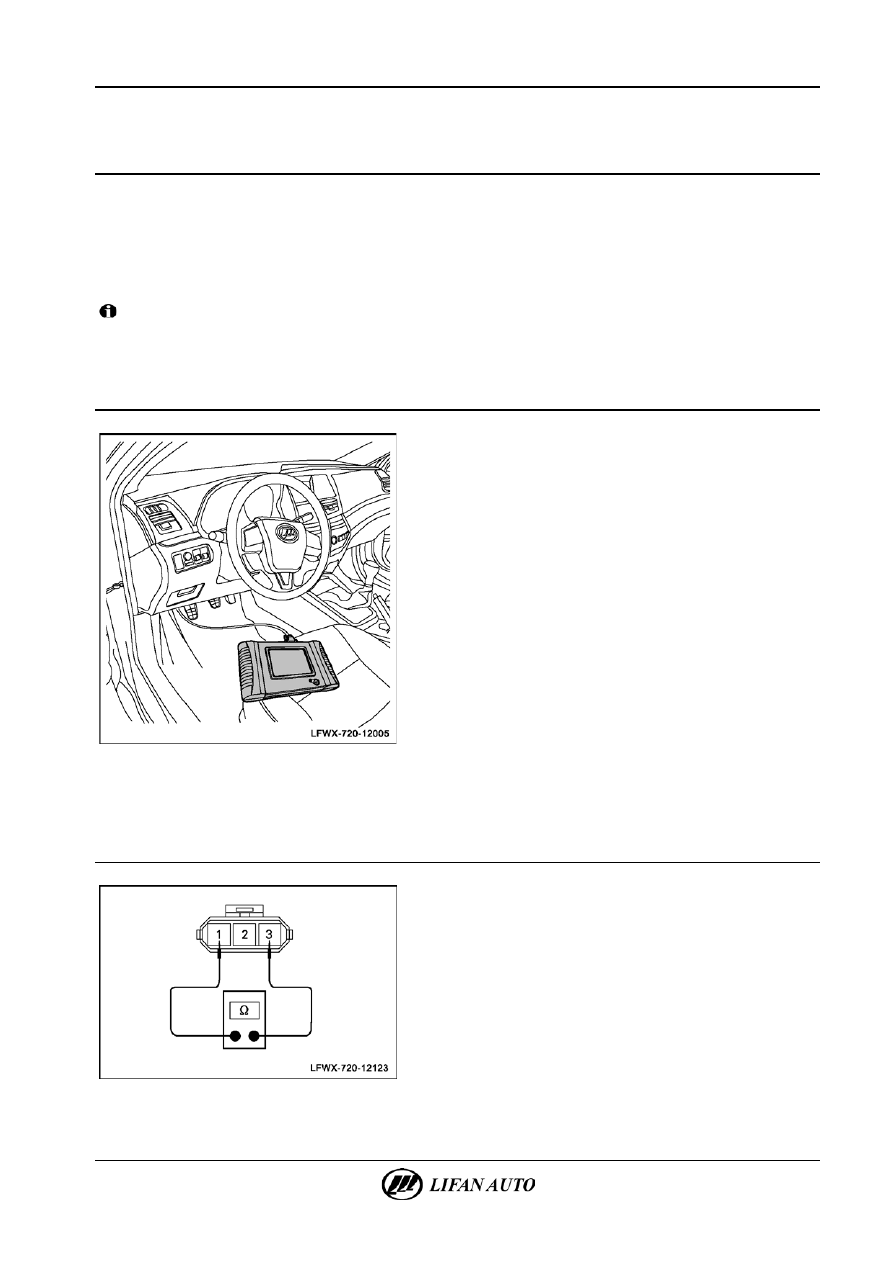

Считывание кодов неисправностей с помощью диагностического прибора.



А.  Подключить диагностический прибор к диагностической

колодке.

Б.  Включить зажигание.
В.  Запустить двигатель.
Г.  Включить питание диагностического прибора.
Д.  Выбрать следующие меню: система питания/система

двигателя (Delphi VVT ETC)/считывание кодов

неисправности.

Е.  Произвести считывание кодов неисправности.

Зарегистрированы ли коды P0351, P0352, P0353, P0354?
Да > Перейти к пункту 3.
Нет > Перейти к перечню кодов неисправности.

3.

Проверка катушки зажигания.



А.  Отключить соединитель E07.
Б.  С помощью цифрового мультиметра измерить

сопротивление между выводами 1 и 4 катушки зажигания
E07.
Сопротивление: 0,5 ± 0,05 Ом (при 20 °C).

Все ли параметры проверки соответствуют нормальным значениям?
Да > Перейти к пункту 4.
Нет > Заменить катушку зажигания.

12-142

Система управления двигателем - Поиск и устранение неисправностей





4.

Проверка цепи электропитания катушки зажигания.



А.  Отключить соединитель E07.
Б.  Включить зажигание.

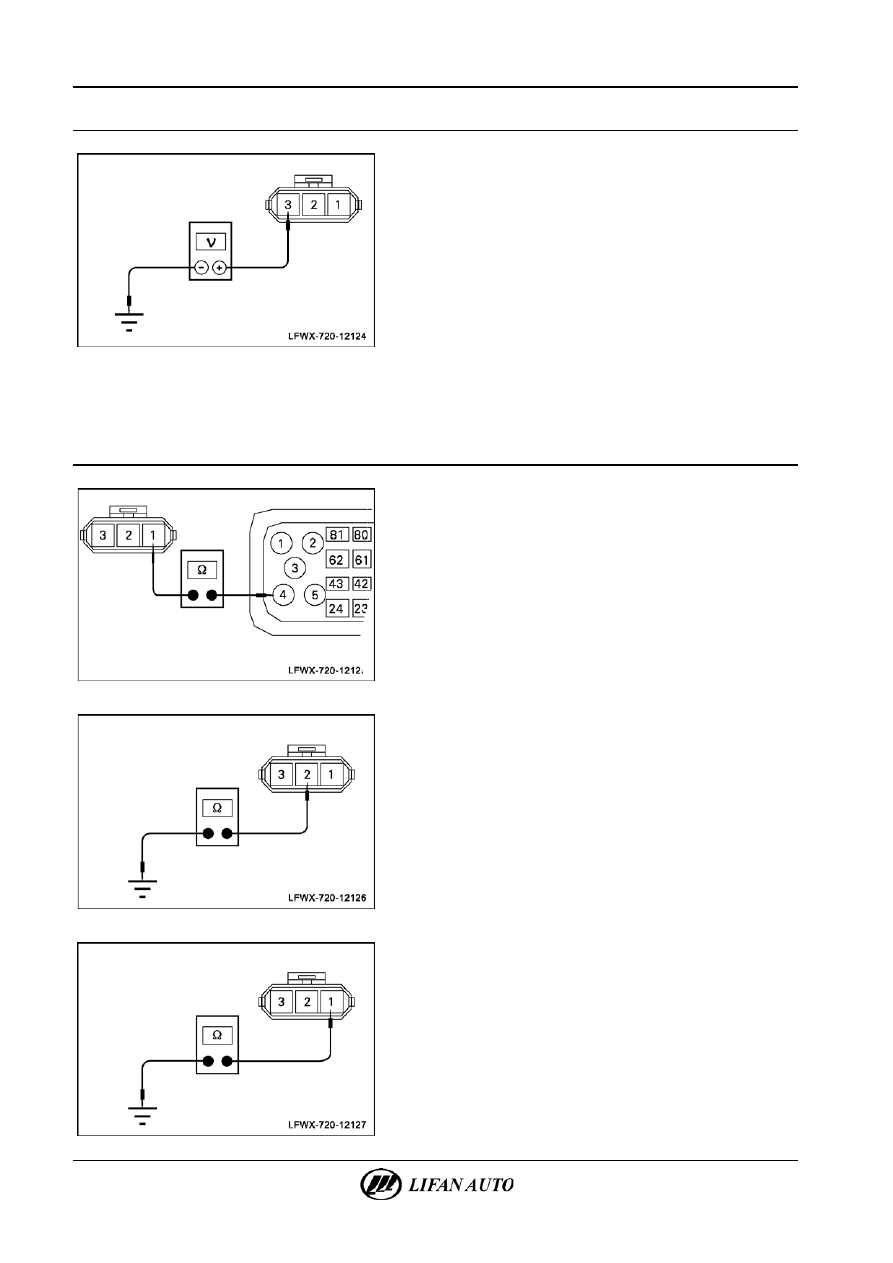

З.  С помощью цифрового мультиметра измерить напряжение

между выводом 1 соединителя E07 и массой.
Напряжение: 11-14 В.

Все ли параметры проверки соответствуют нормальным значениям?
Да > Перейти к пункту 5.
Нет > Отремонтировать или заменить неисправный жгут проводов.

5.

Проверка жгута проводов и соединителя катушки зажигания.



А.  Выключить зажигание.
Б.  Отключить соединитель E07 катушки зажигания.
В.  Отключить соединитель E01 электронного блока

управления.

Г.  С помощью цифрового мультиметра измерить

сопротивление между выводом 1 соединителя E03

и выводом 4 соединителя E01.
Сопротивление: ≤ 2 Ом.







Д.  С помощью цифрвого мультиметра измерить

сопротивление между выводом 2 соединителя E07

и массой.
Сопротивление: ≤ 2 Ом.







Е.  С помощью цифрового мультиметра измерить

сопротивление между выводом 1 соединителя E07

и массой.
Сопротивление: > 1 Мом.



Система управления двигателем - Поиск и устранение неисправностей

12-143





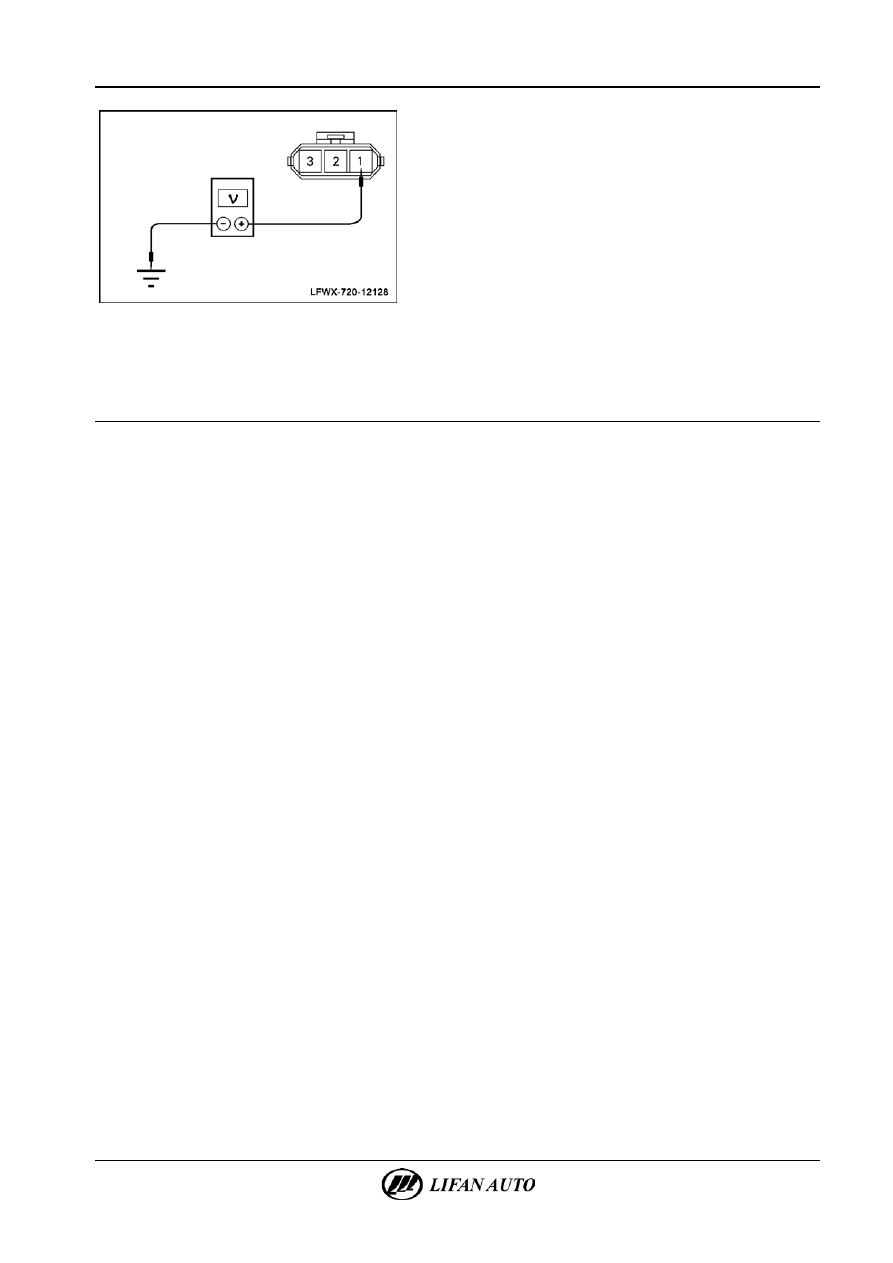

Ж.  Включить зажигание.
З.  С помощью цифрового мультиметра измерить напряжение

между выводом 1 соединителя E07 и массой.
Напряжение: 0 В.

Все ли параметры проверки соответствуют нормальным значениям?
Да > Перейти к пункту 6.
Нет > Отремонтировать или заменить неисправный жгут проводов.

6.

Проверка с помощью диагностического прибора наличия зарегистрированных кодов неисправности.

А.  Использовать диагностический прибор для выполнения процедуры подтверждения кодов неисправностей.
Б.  Выполнить процедуру считывания потока данных от датчиков. Убедиться в отсутствии кодов неисправностей

и в соответствии данных.
