Lifan 720 / Cebrium. Руководство - часть 42





P0131 —

Короткое замыкание на низкое

напряжение в цепи сигнала

управляющего датчика кислорода. ............... 12-112



P0132 —

Короткое замыкание на высокое

напряжение в цепи сигнала

управляющего датчика кислорода. ............... 12-112



P0133 —

Медленная реакция

управляющего датчика кислорода. ............... 12-112



P0131 —

Обрыв в цепи сигнала

управляющего датчика кислорода. ............... 12-112



P0137 —

Короткое замыкание на низкое

напряжение в цепи диагностического

датчика кислорода. ......................................... 12-117



P0138 —

Короткое замыкание на высокое

напряжение в цепи диагностического

датчика кислорода. ......................................... 12-117



P0140 —

Обрыв в цепи диагностического

датчика кислорода. ......................................... 12-117



P0261 —

Неисправность в цепи низкого

напряжения форсунки № 1. ........................... 12-122



P0262 —

Неисправность в цепи высокого

напряжения форсунки № 1. ........................... 12-122



P0264 —

Неисправность в цепи низкого

напряжения форсунки № 2. ........................... 12-122



P0265 —

Неисправность в цепи высокого

напряжения форсунки № 2. ........................... 12-122



P0267 —

Неисправность в цепи низкого

напряжения форсунки № 3. ........................... 12-122



P0268 —

Неисправность в цепи высокого

напряжения форсунки № 3. ........................... 12-122



P0270 —

Неисправность в цепи низкого

напряжения форсунки № 4. ........................... 12-122



P0271 —

Неисправность в цепи высокого

напряжения форсунки № 4. ........................... 12-122



P0324 —

Неисправность системы

управления детонацией. ................................. 12-127



P0325 —

Неисправность датчика

детонации. ....................................................... 12-127



P0335 —

Датчик положения коленчатого

вала, нет сигнала. ........................................... 12-131



P0336 —

Датчик положения коленчатого

вала, наложение сигналов. ............................. 12-131



P0340 —

Неисправен датчик положения

распределительного вала впускных или

выпускных клапанов. ..................................... 12-134



P0341 —

Отказ диагностики импульсного

колеса распределительного вала

впускных клапанов. ........................................ 12-134



P1336 —

Не выполнено обучение

импульсного колеса. ...................................... 12-138



P0351 —

Неисправность цепи катушки

зажигания № 1. ............................................... 12-139



P0352 —

Неисправность цепи катушки

зажигания № 2. ............................................... 12-139



P0353 —

Неисправность цепи катушки

зажигания № 3. ............................................... 12-139



P0354 —

Неисправность цепи катушки

зажигания № 4. ............................................... 12-139



P0458 —

Короткое замыкание на низкое

напряжение на выходе

электромагнитного клапана продувки

абсорбера......................................................... 12-144



P0459 —

Короткое замыкание на высокое

напряжение на выходе

электромагнитного клапана продувки

абсорбера. ....................................................... 12-144



P0230 —

Неисправность реле топливного

насоса. ............................................................. 12-148



P0480 —

Неисправность в цепи низкой

частоты вращения вентилятора. ................... 12-153



P0481 —

Неисправность в цепи высокой

частоты вращения вентилятора. ................... 12-153



P0562 —

Низкое напряжение в системе. ..... 12-157



P0563 —

Высокое напряжение в системе. ... 12-157



P2122 —

Низкое напряжение в цепи

датчика № 1 положения педали

акселератора. .................................................. 12-162



P2123 —

Высокое напряжение в цепи

датчика № 1 положения педали

акселератора. .................................................. 12-162



P2127 —

Низкое напряжение в цепи

датчика № 2 положения педали

акселератора. .................................................. 12-162



P2128 —

Высокое напряжение в цепи

датчика № 2 положения педали

акселератора. .................................................. 12-162



P2128 —

Несоответствующие сигналы от

датчиков № 1 и  2 положения педали

акселератора. .................................................. 12-162



Активатор датчика ............................................ 12-167



Электронный блок управления (ЭБУ) ......... 12-167



Датчик температуры и давления воздуха

на впуске ......................................................... 12-170



Датчик температуры охлаждающей

жидкости ......................................................... 12-173



Датчик положения коленчатого вала ........... 12-176



Датчик положения распределительного

вала .................................................................. 12-178



Датчик кислорода .......................................... 12-180



Датчик детонации .......................................... 12-182



Корпус дроссельной заслонки с

электрическим управлением ......................... 12-184



Клапан ИФГ распределительного вала

впускных клапанов ........................................ 12-187



Клапан продувки адсорбера .......................... 12-189



Форсунка ........................................................ 12-192



Катушка зажигания ........................................ 12-194



Топливный насос ........................................... 12-196

































Система управления двигателем - Система управления двигателем

12-1



Система управления двигателем

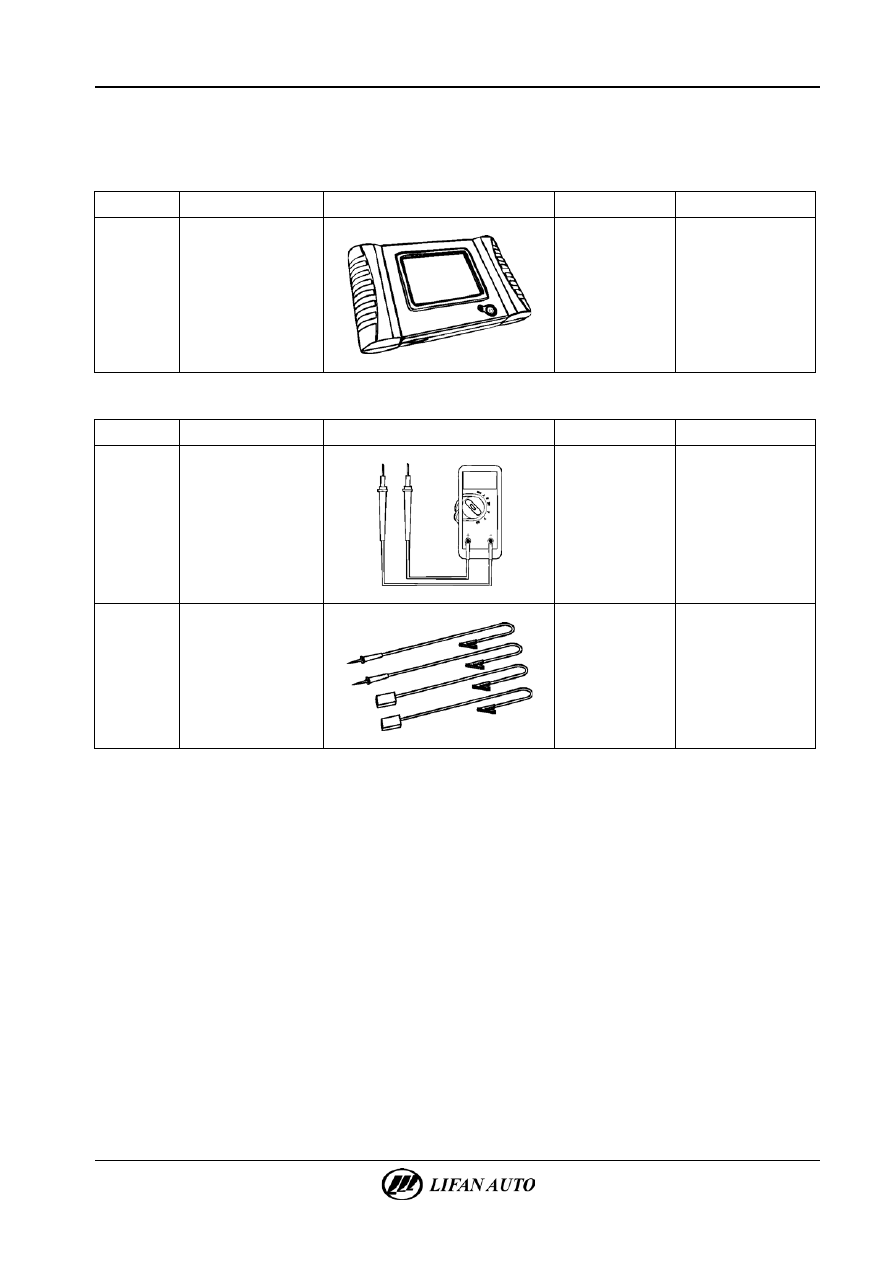

Подготовка

1.

Специальный инструмент.

Позиция

Инструмент

Рисунок

Номер

Описание

1

Диагностический

прибор





Считывание кодов

диагностики

неисправностей

и потока данных

системы впрыска

топлива

с электронным

управлением



2.

Рекомендуемые инструменты.

Позиция

Инструмент

Рисунок

Номер

Описание

1

Цифровой

мультиметр





Для измерения

напряжения

и сопротивления

2

Набор проводов





Для испытания цепей



12-2

Система управления двигателем - Система управления двигателем





Технические условия на ремонт

1.

Технические характеристики

Рабочее напряжение клапана системы изменения фаз газораспределения

распределительного вала впускных клапанов

11–

14 В

Сопротивление клапана системы изменения фаз газораспределения распределительного

вала впускных клапанов

9,4–

10,6 Ом

Рабочее напряжение датчика давления и температуры воздуха на впуске

5

± 0,1 В

Рабочий ток датчика давления и температуры воздуха на впуске

12 мА (максимум)

Испытательный интервал для датчика давления воздуха на впуске

10–

110 кПа

Испытательный интервал для датчика температуры воздуха на впуске

–40…125

°C

Рабочее напряжение клапана управления продувкой абсорбера

8–

16 В

Минимальное напряжение открытия электромагнитного клапана продувки адсорбера

7 В

Рабочая температура электромагнитного клапана продувки адсорбера

–30…120

°C

Предельное рабочее напряжение электромагнитного клапана продувки адсорбера

25 В( <60 с)

Индуктивность катушки электромагнитного клапана продувки адсорбера

12–

15 мГн

Полное сопротивление катушки электромагнитного клапана продувки адсорбера

19-22

Ом

Рабочая температура чувствительного элемента датчика кислорода

200–850

℃

Рабочая температура в месте установки датчика кислорода

< 600 ℃

Рабочая температура в месте подключения кабеля датчика кислорода

≤ 250 ℃

Температура хранения датчика кислорода

–40…100

℃

Сопротивление нагревательного элемента датчика кислорода

9,6 ± 1,5 Ом

Рабочий зазор датчика положения коленчатого вала

0,25-

1,75 мм

Сопротивление катушки датчика положения коленчатого вала

560

Ом

Рабочая температура датчика положения коленчатого вала

–40…150

℃

Рабочее напряжение датчика температуры охлаждающей жидкости

5 В

Предельная рабочая температура датчика температуры охлаждающей жидкости

–40…135

°C

Время отклика датчика температуры охлаждающей жидкости

17–

27 с

Сопротивление датчика температуры охлаждающей жидкости при 20 °C

2,3-

2,5 кОм

Эффективное давление герметичности датчика температуры охлаждающей жидкости

145 кПа

Рабочая температура датчика положения распределительного вала

–40…150

°C

Рабочее напряжение датчика положения распределительного вала

4,5–

13 В

Пиковое напряжение датчика положения распределительного вала

24 В (1 ч)

Рабочий зазор датчика положения коленчатого вала

0,3–

2 мм

Выходное напряжение низкого уровня датчика положения коленчатого вала

0–

700 мВ

Выходное напряжение высокого уровня датчика положения коленчатого вала

3,2–

5 В

Рабочие условия корпуса дроссельной заслонки с электрическим управлением

–40…120

°C

Диаметр канала корпуса дроссельной заслонки с электрическим управлением

57 мм

Максимальный расход воздуха при полном открытии дроссельной заслонки (стандартное

атмосферное давление)

67 г/с

Минимальный расход воздуха при полном закрытии дроссельной заслонки

1,7 г/с

Диапазон измерения открытия датчиком положения дроссельной заслонки

7–93 %

Рабочее напряжение датчика положения дроссельной заслонки

5

± 0,1 В

Сопротивления датчика положения дроссельной заслонки

1,6–

2,4 кОм



Система управления двигателем - Система управления двигателем

12-3



Рабочая температура датчика детонации

-40…150

°C

Сопротивление датчика детонации

>

1 МОм (при 25 °C)

Емкость датчика детонации

1480-

2220 пФ при 25 °C и 1000 Гц

Частотная характеристика чувствительности датчика детонации

3–

18 кГц

Чувствительность для сигнала 5 кГц нового датчика детонации

17–

37 мВ/g

Давление на выходе топливного насоса

>

350 кПа

Расход на выходе топливного насоса

>

10 г/с

Давление открытия редукционного клапана топливного насоса

<

900 кПа

Рабочее давление топливного насоса

ок. 24 кПа

Рабочее напряжение топливного насоса

8-

16 В

Защита топливного насоса от превышения давления

–13,5…26 (<

60 с)

Работа топливного насоса всухую

<

60 с

Величина сопротивления датчика уровня топлива

< 150

Ом

Максимальный рабочий ток датчика уровня топлива

<

130 мА

Допустимая рабочая температура для электрического топливного насоса

–40…70

°C

Диапазон напряжения размыкания для электрического топливного насоса

6–1

4,2 В

Номинальный ток датчика указателя уровня топлива электрического топливного насоса

1–

80 мА

Диапазон давления топлива электрического топливного насоса

300–

350 кПа

Рабочая температура топливной рампы

–30…115

°C

Давление закрытия регулятора давления топлива на линии возврата

350 кПа

Стандартное сопротивление топливной форсунки при 20 °C

1

2,0 ± 0,4 Ом
