11-132

Механические компоненты двигателя - Коленчатый вал и маховик







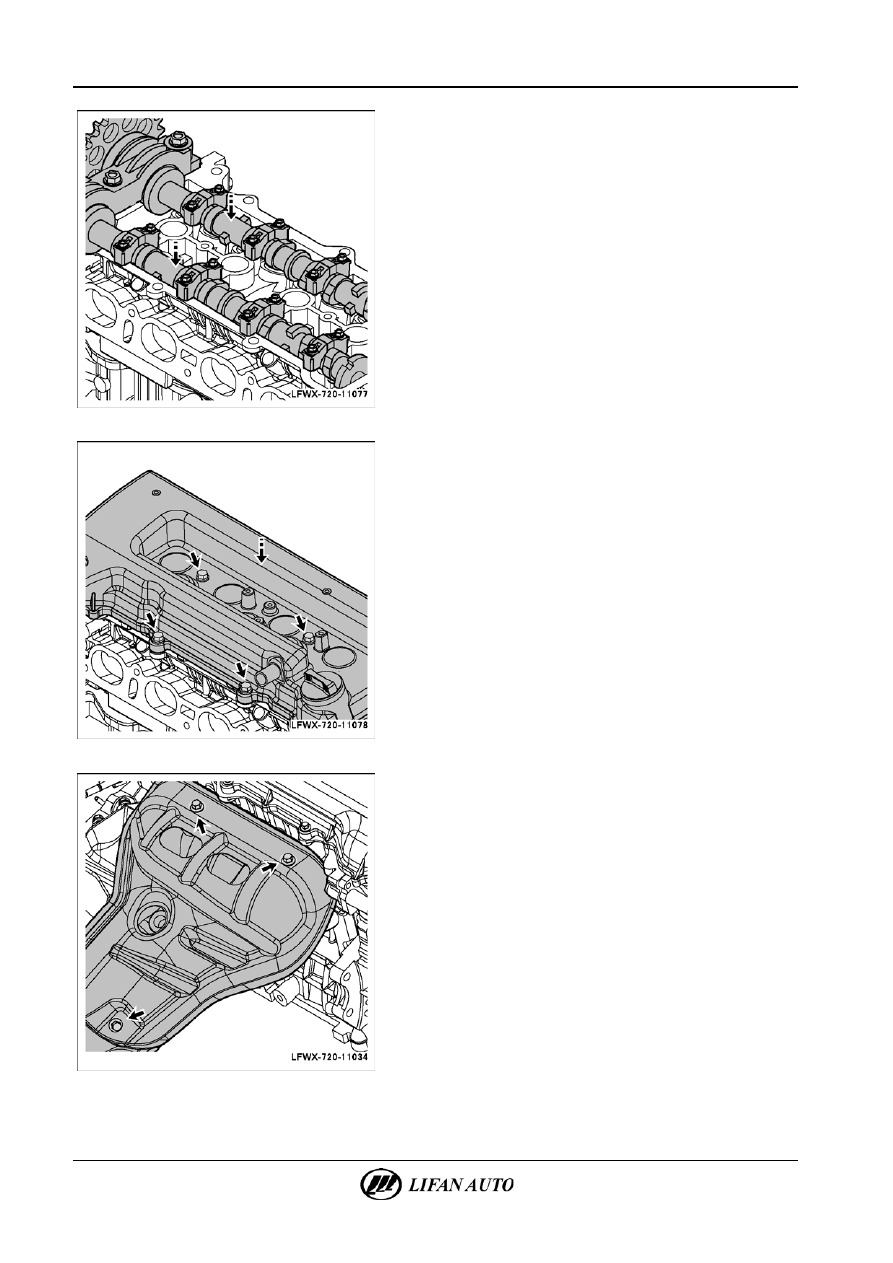

Б.  Установить распределительные валы впускных

и выпускных клапанов с шестернями в сборе.

В.  Установить механизм шестерни коленчатого вала.







Г.  Установить крышку головки блока цилиндров и затянуть

все крепежные болты.
Момент затяжки 11 Н·м.







17.

Установка впускного и выпускного коллекторов.

А.  Установить выпускной коллектор.

Крепежные болты верхней теплоизоляции.
Момент затяжки 18 Н·м.
Крепежные болты выпускного коллектора.
Момент затяжки 37 Н·м.



Механические компоненты двигателя - Коленчатый вал и маховик

11-133





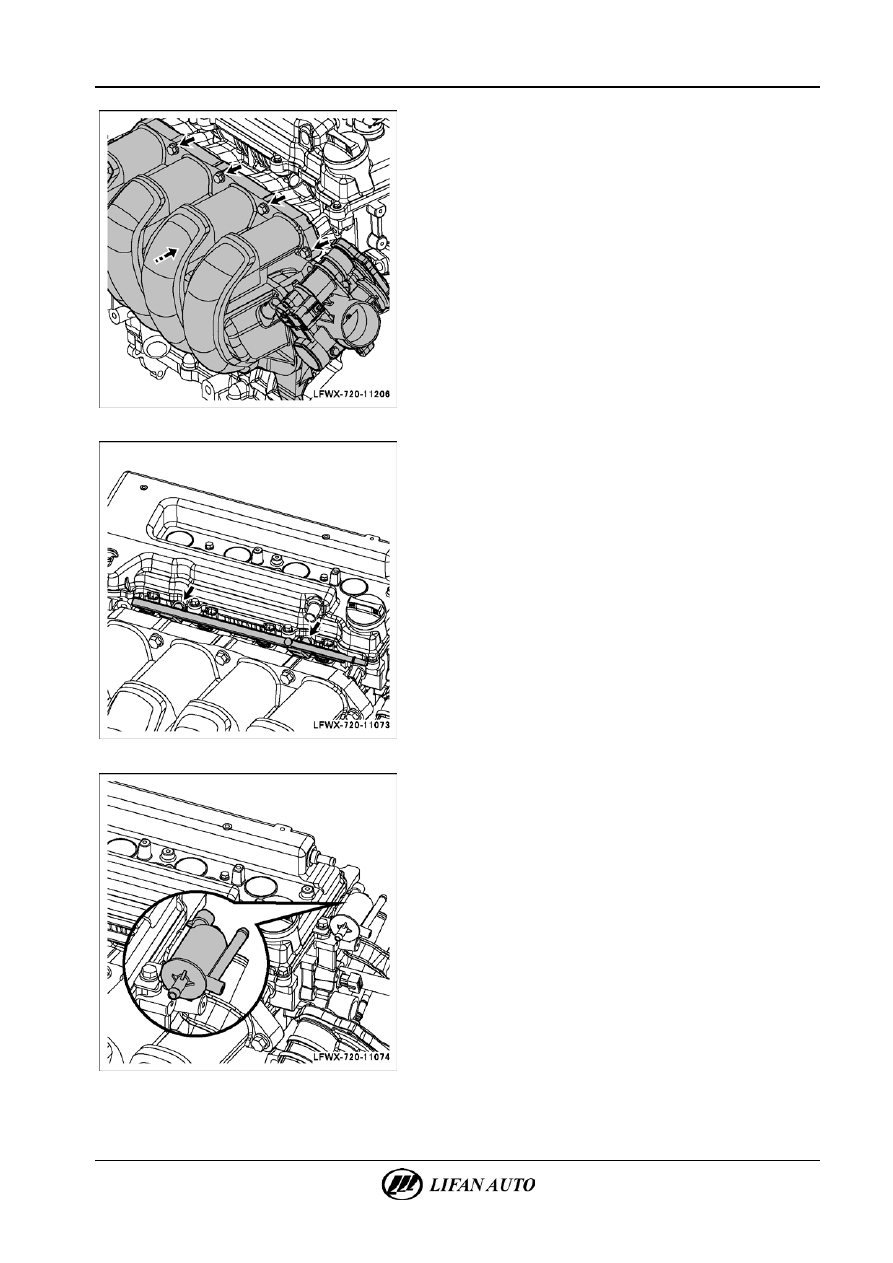

Б.  Установить впускной коллектор с узлом электронной

дроссельной заслонки на головку блока цилиндров

и затянуть крепежные болты.
Момент затяжки 30 Н·м.







18.

Установка топливного коллектора.

А.  Установить топливный коллектор на головку блока

цилиндров и затянуть крепежные болты коллектора.
Момент затяжки 11 Н·м.







19.

Установка электромагнитного клапана угольного

адсорбера и вентиляционного патрубка.

А.  Установить электромагнитный клапан угольного

адсорбера.

11-134

Механические компоненты двигателя - Коленчатый вал и маховик







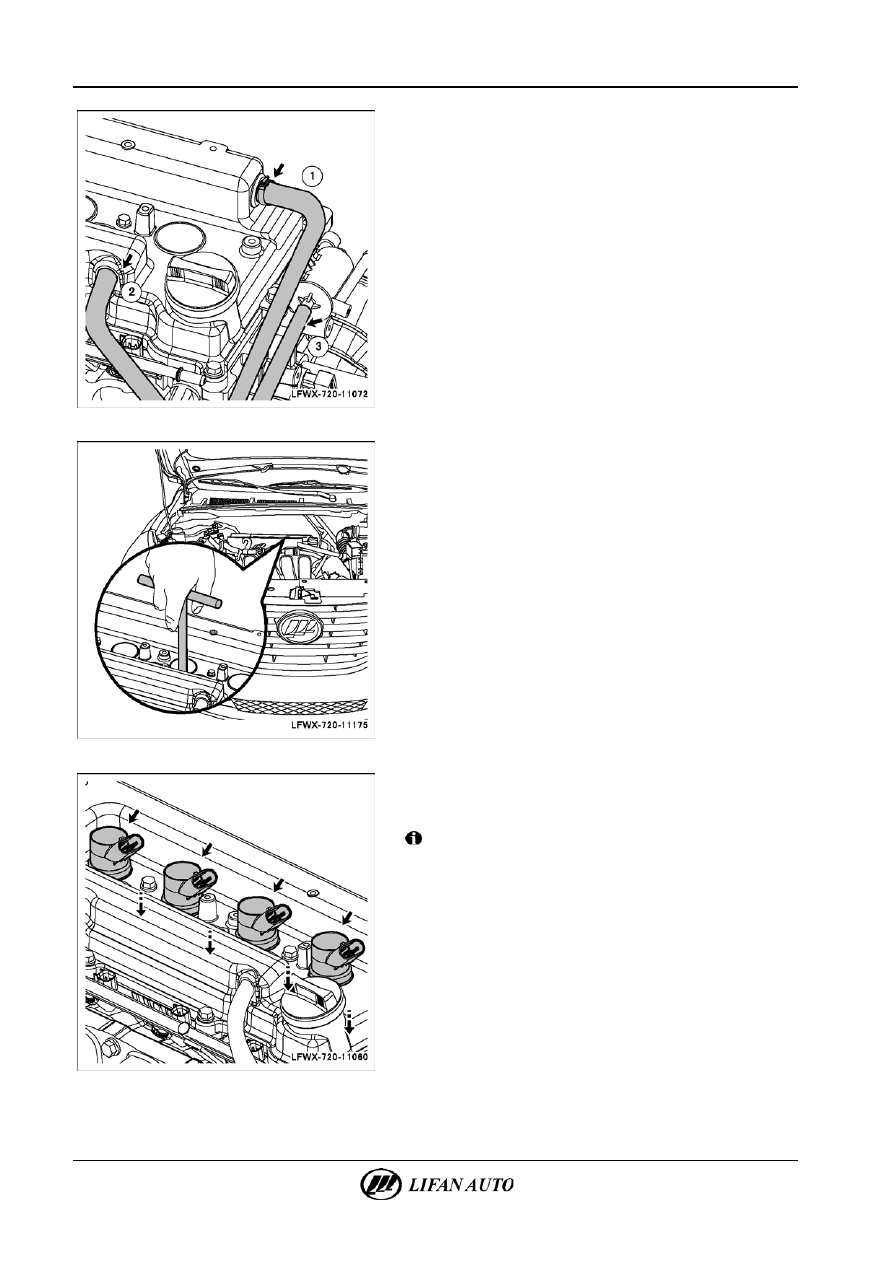

Б.  Как показано на рис. 1, установить патрубок клапана

вентиляции картерных газов, вентиляционный патрубок

(как показано на рис. 2), патрубок электромагнитного

клапана угольного адсорбера (как показано на рис. 3)

и затянуть хомуты каждого патрубка.







20.

Установка свечи и катушки зажигания.

А.  С помощью торцевой головки с удлинителем установить

свечи зажигания.
Момент затяжки 40 Н·м.







Б.  Установить катушки зажигания по порядку и затянуть

болты.
Момент затяжки 11 Н·м.



Внимание!

Установить согласно меткам, сделанным в процессе

снятия.



Механические компоненты двигателя - Блок цилиндров

11-135



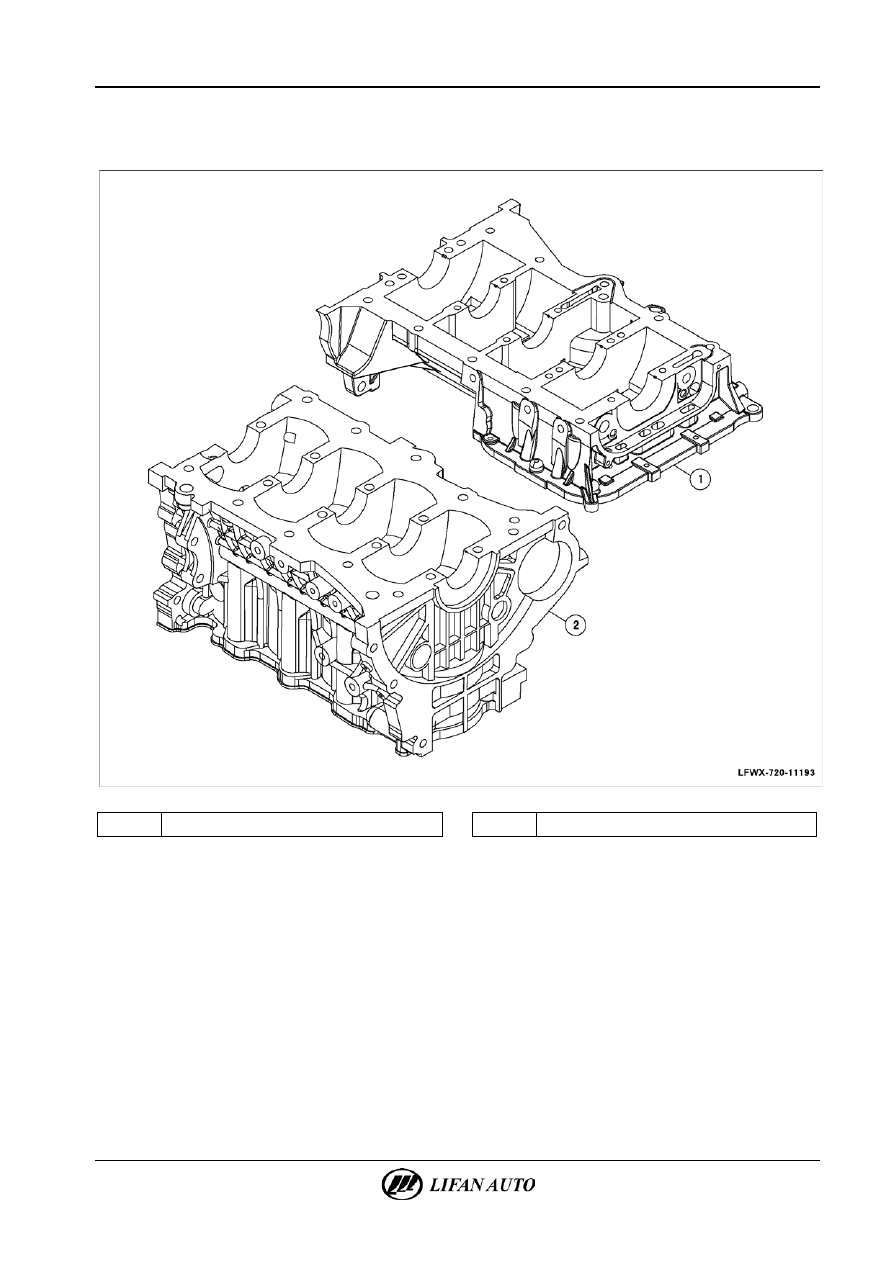

Блок цилиндров

Схематическое изображение компонентов





1

Нижняя часть блока цилиндров



2

Верхняя часть блока цилиндров
