11-112

Механические компоненты двигателя - Шатун поршня







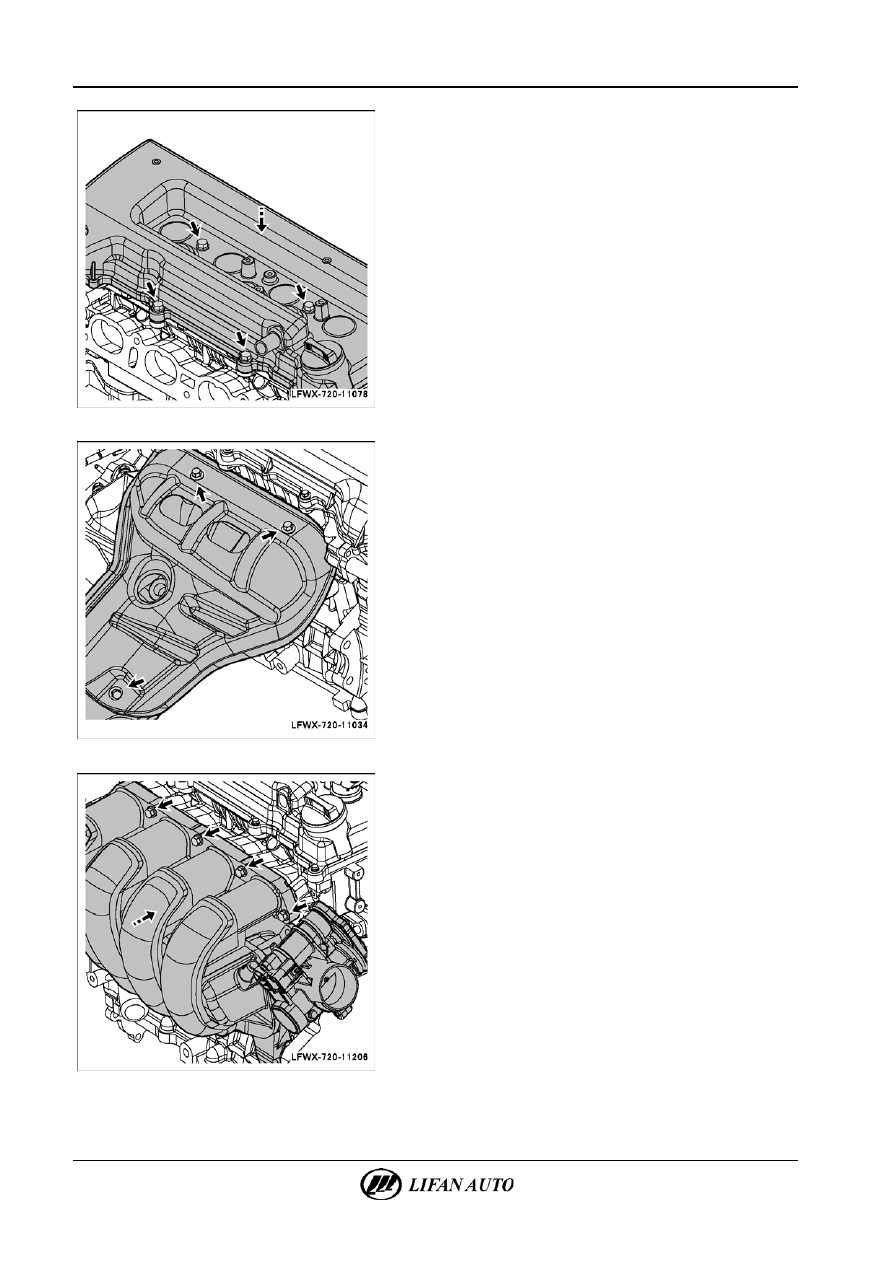

Г.  Установить крышку головки блока цилиндров и затянуть

все крепежные болты.
Момент затяжки 11 Н·м.







13.

Установка впускного и выпускного коллекторов.

А.  Установить выпускной коллектор.

Крепежные болты верхней теплоизоляции:
момент затяжки: 18 Н·м
Крепежные болты выпускного коллектора:
момент затяжки: 37 Н·м.







Б.  Установить впускной коллектор с узлом электронной

дроссельной заслонки на головку блока цилиндров

и затянуть крепежные болты.
Момент затяжки 30 Н·м.



Механические компоненты двигателя - Шатун поршня

11-113





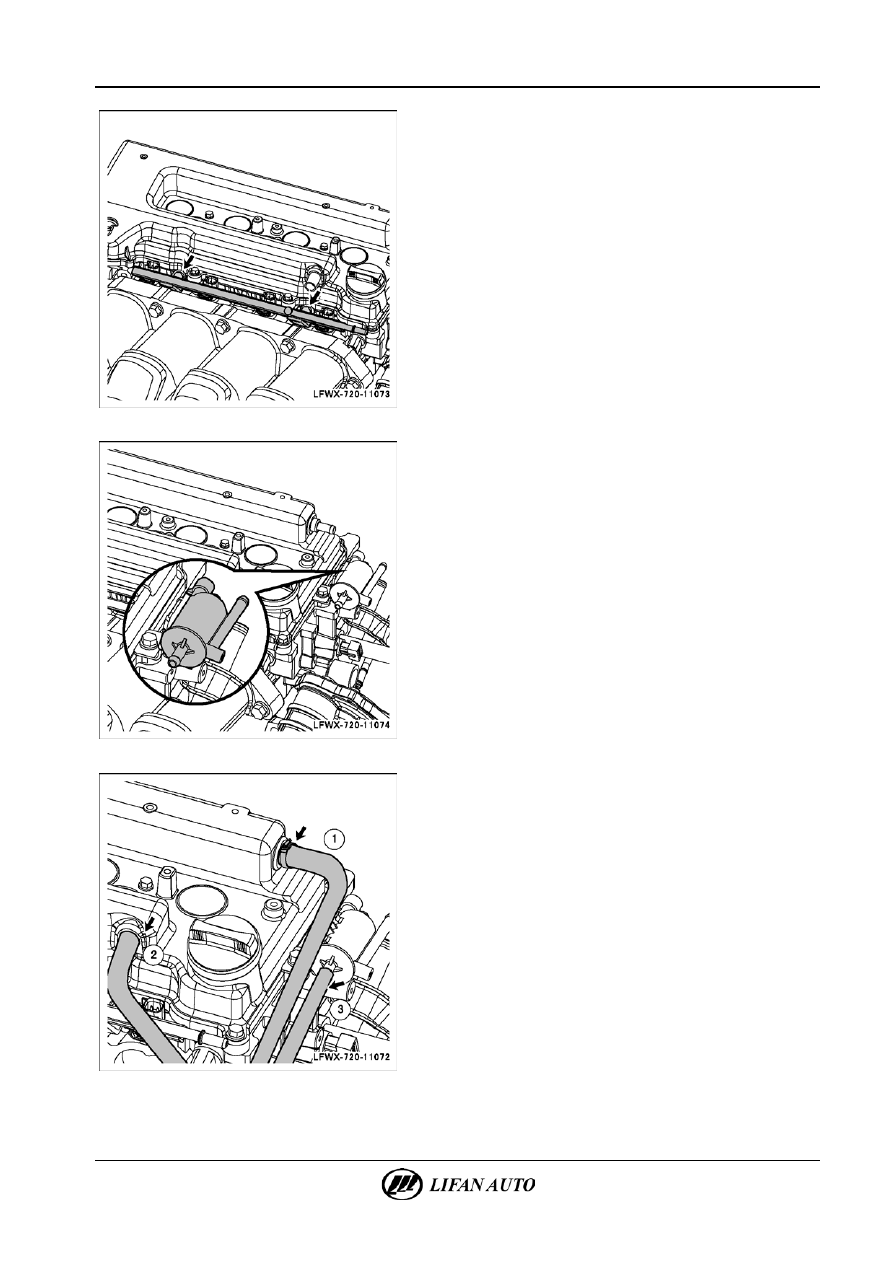

14.

Установка топливного коллектора.

А.  Установить топливный коллектор на головку блока

цилиндров и затянуть крепежные болты коллектора.
Момент затяжки 11 Н·м.







15.

Установка электромагнитного клапана угольного

адсорбера и вентиляционного патрубка.

А.  Установить электромагнитный клапан угольного

адсорбера.







Б.  Как показано на рис. 1, установить патрубок клапана

вентиляции картерных газов и затянуть крепежный хомут.

В.  Как показано на рис. 2, установить вентиляционный

патрубок.

Г.  Как показано на рис. 3, установить патрубок

электромагнитного клапана угольного адсорбера.

11-114

Механические компоненты двигателя - Шатун поршня







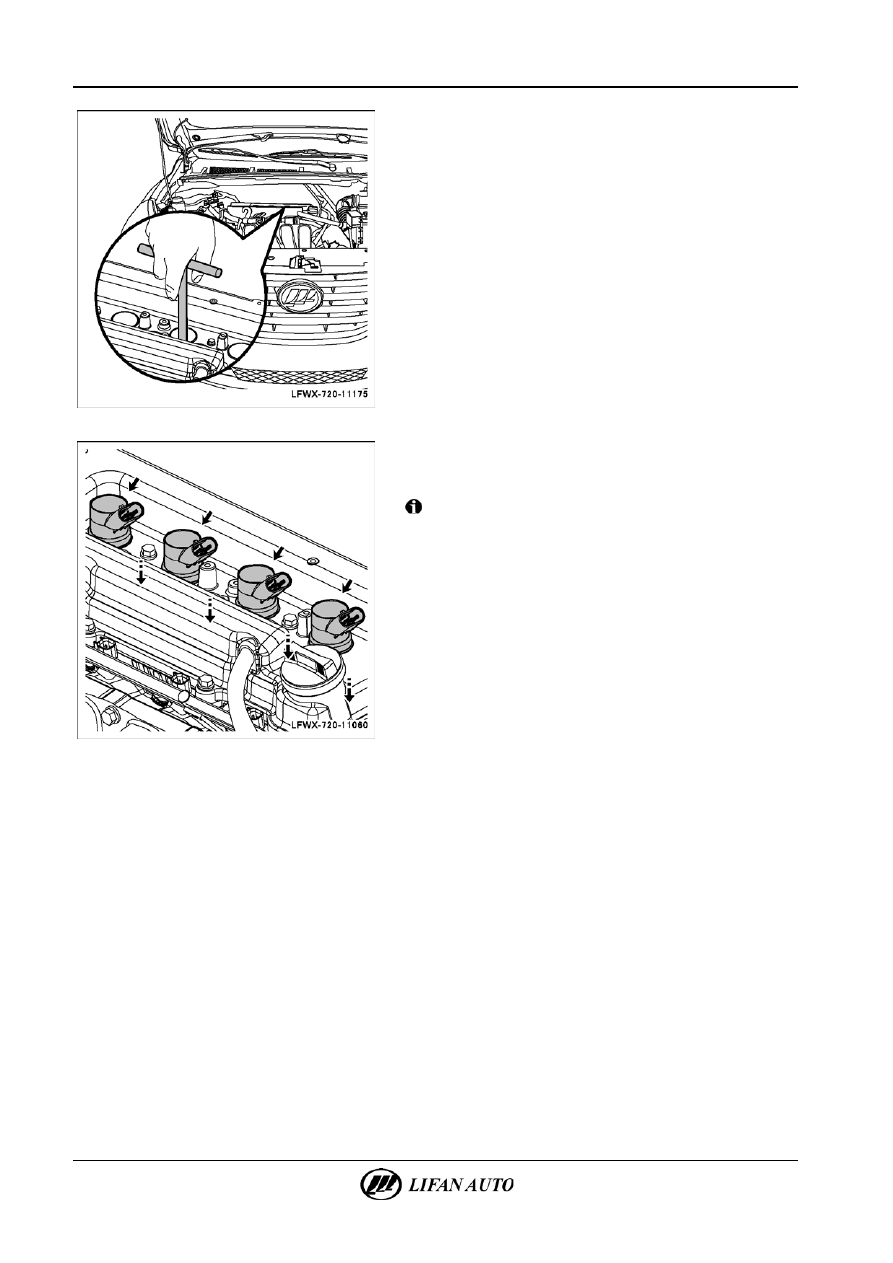

16.

Установка свечи и катушки зажигания.

А.  С помощью торцевой головки с удлинителем установить

свечи зажигания.
Момент затяжки 40 Н·м.







Б.  Установить катушки зажигания по порядку и затянуть

болты.
Момент затяжки 11 Н·м.



Внимание!

Установить согласно меткам, сделанным в процессе снятия.



Механические компоненты двигателя - Коленчатый вал и маховик

11-115



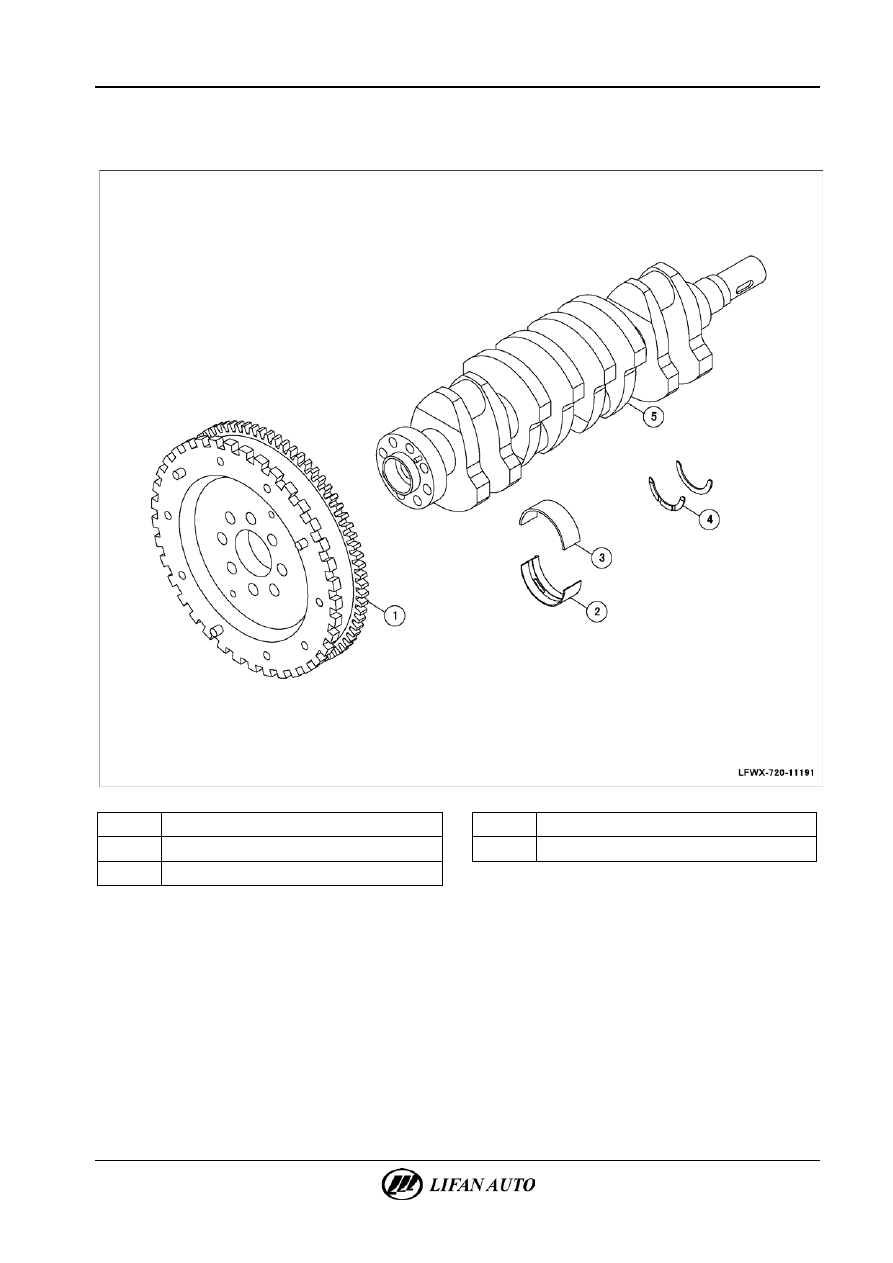

Коленчатый вал и маховик

Схематическое изображение компонентов





1

Маховик

2

Подшипник шатуна (нижний)

3

Подшипник шатуна (верхний)



4

Упорная шайба

5

Сегментная шпонка
