R380 GEARBOX. Manual - part 4

MANUAL GEARBOX

8

DESCRIPTION AND OPERATION

MANUAL GEARBOX

DESCRIPTION AND OPERATION

9

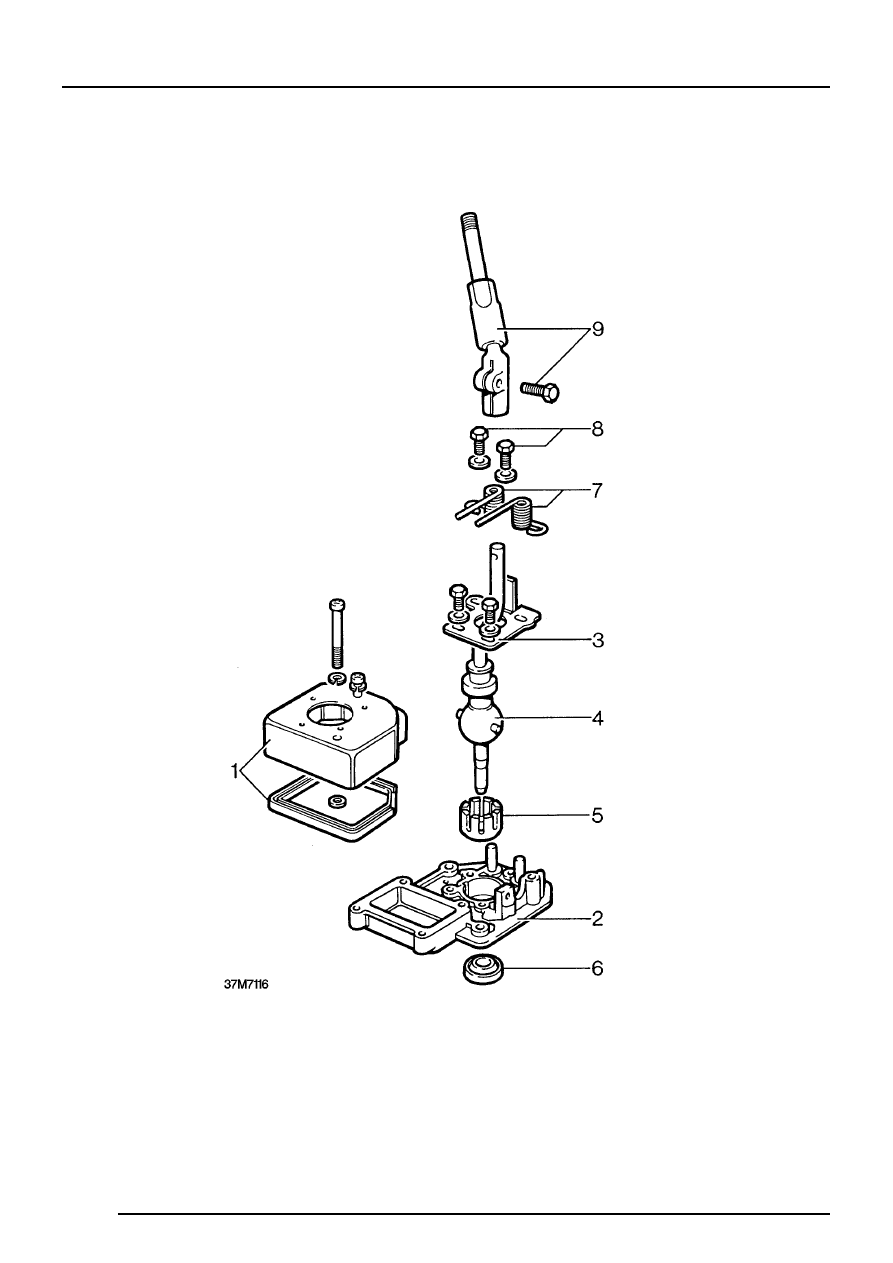

GEAR CHANGE HOUSING - TYPE B GEARBOX

1. Gear change housing cover and gasket
2. Gear change housing
3. Bias adjustment plate
4. Lower gear lever
5. Railko bush

6. Lower gear lever housing oil seal
7. Bias springs
8. Bias spring retaining bolts
9. Upper gear lever and bolt

MANUAL GEARBOX

10

DESCRIPTION AND OPERATION

MANUAL GEARBOX

DESCRIPTION AND OPERATION

11

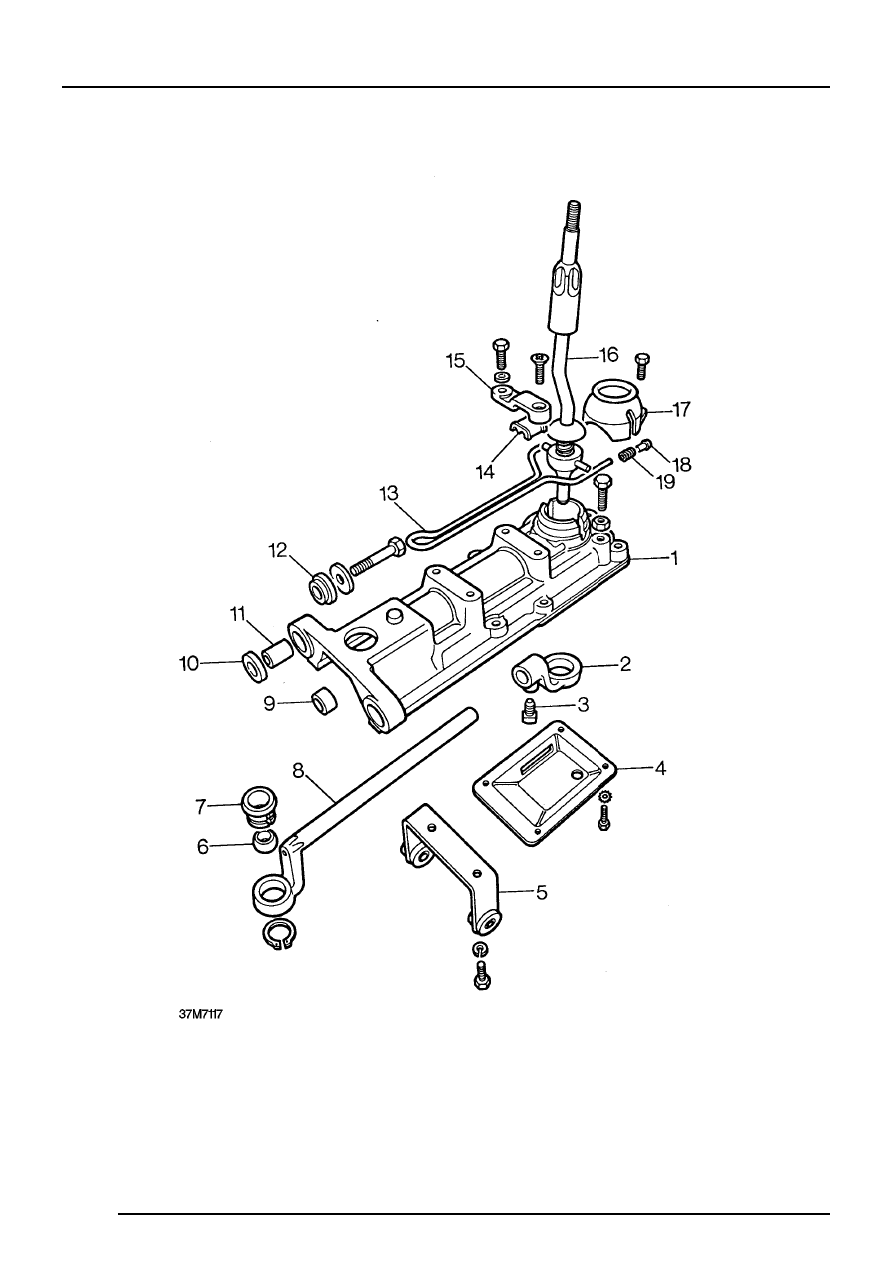

REMOTE GEAR CHANGE HOUSING - TYPE C
GEARBOX

1. Remote gear change housing
2. Selector rod yoke
3. Pinch bolt
4. Bottom cover plate
5. Remote gear change bracket
6. Ball pin
7. Ball pin seating
8. Selector rod
9. Selector rod bush

10. Spacer
11. Mounting rubbers
12. Flexible mounting
13. Bias spring
14. Bridge plate liner
15. Bias spring bridge plate
16. Gear lever
17. Gear lever cap
18. Plunger
19. Anti-rattle spring
