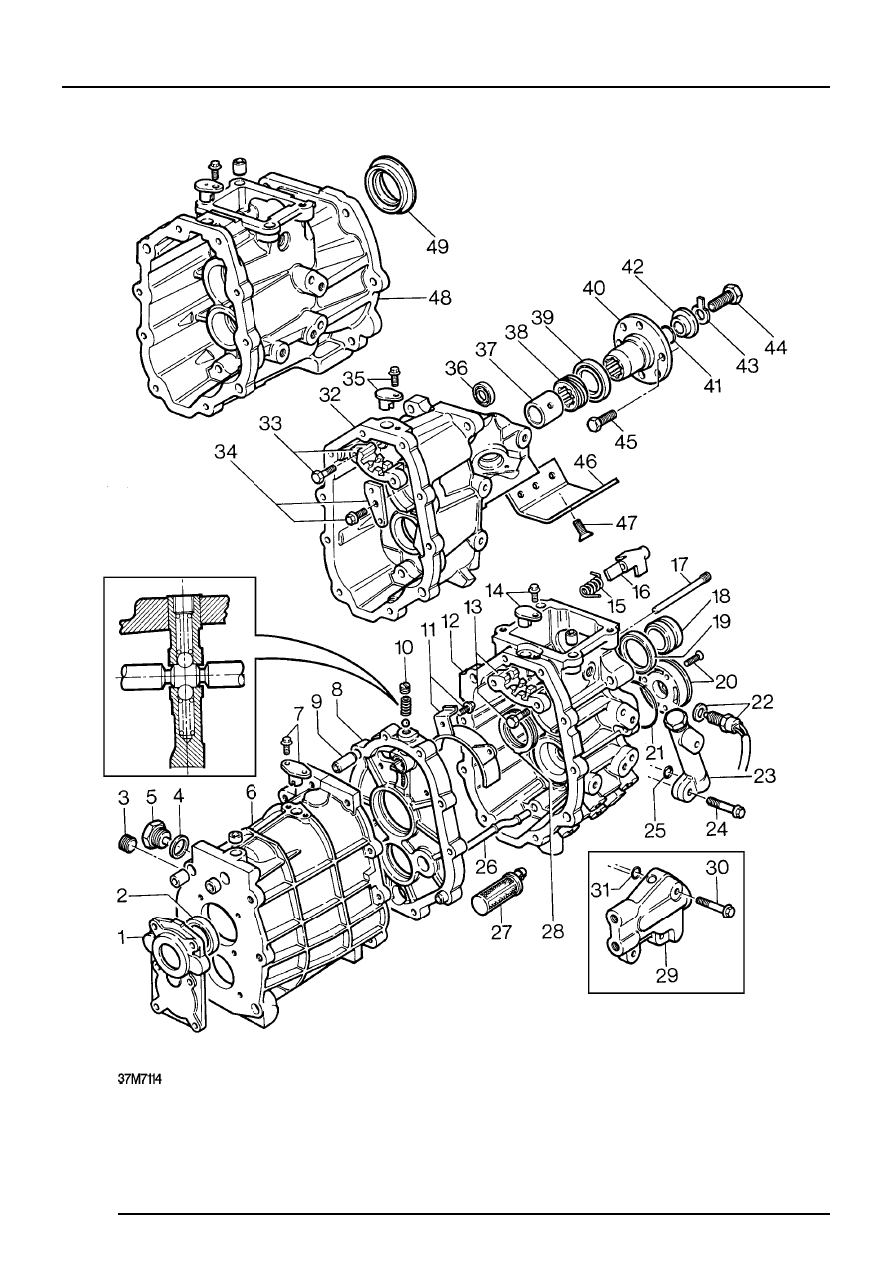

GEARBOX CASINGS

1. Front cover
2. Input shaft oil seal
3. Oil level plug
4. Washer
5. Oil drain plug
6. Gearcase
7. Spool retainer
8. Centre plate
9. Locating dowels

10. Selector plug - outer detent ball and spring
11. Splash shield
12. Extension housing - Types A and B gearbox
13. Gate plate
14. Spool retainer - Extension housing
15. Inhibitor cam spring
16. Inhibitor cam
17. Inhibitor cam shaft
18. Oil selector collar
19. Oil seal
20. Oil pump
21. ’O’ ring
22. Reverse light switch
23. Oil cooler by-pass
24. Bolt
25. ’O’ ring
26. Oil pick-up pipe

27. Oil filter
28. Oil pick-up ring
29. Oil cooler adaptor
30. Bolt
31. ’O’ ring
32. Extension housing - Type C gearbox
33. Gate plate - Type C gearbox
34. Inhibitor cam end plate - Type C gearbox
35. Spool retainer - Type C gearbox
36. Selector shaft oil seal - Type C gearbox
37. Spacer - Type C gearbox
38. Speedometer pinion - Type C gearbox
39. Oil seal - Type C gearbox
40. Output shaft drive flange - Type C gearbox
41. ’O’ ring - Type C gearbox
42. Spacer - Type C gearbox
43. Tab washer - Type C gearbox
44. Drive flange bolt - Type C gearbox
45. Drive flange propeller shaft bolt - Type C

gearbox

46. Support bracket - Type C gearbox
47. Support bracket bolt - Type C gearbox
48. Extension housing - Type D gearbox
49. Oil seal - Type D gearbox

MANUAL GEARBOX

6

DESCRIPTION AND OPERATION

MANUAL GEARBOX

DESCRIPTION AND OPERATION

7

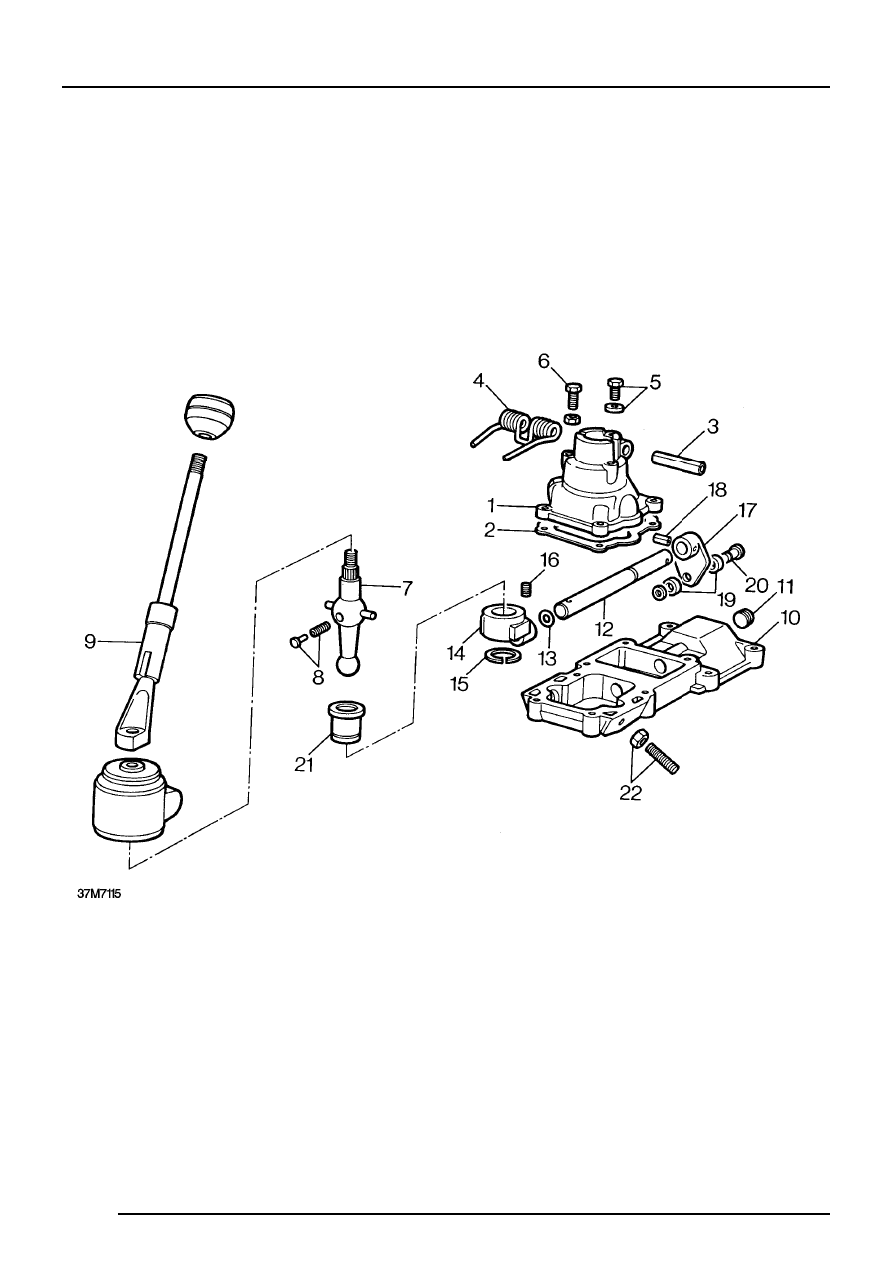

GEAR CHANGE HOUSING - TYPE A GEARBOX

1. Gear change housing
2. Gasket
3. Roll pin
4. Bias spring
5. Gear lever retaining bolt and washer
6. Gear change housing bolts
7. Gear lever
8. Nylon pad and spring
9. Gear lever extension

10. Remote housing
11. Blanking plug
12. Selector shaft

13. ’O’ ring
14. Trunnion
15. Circlip
16. Trunnion retaining screw
17. Selector quadrant
18. Roll pin
19. Shim
20. Pin
21. Ball pin seating
22. 5th gear stop screw and locknut
