BRAKES

11

REPAIR

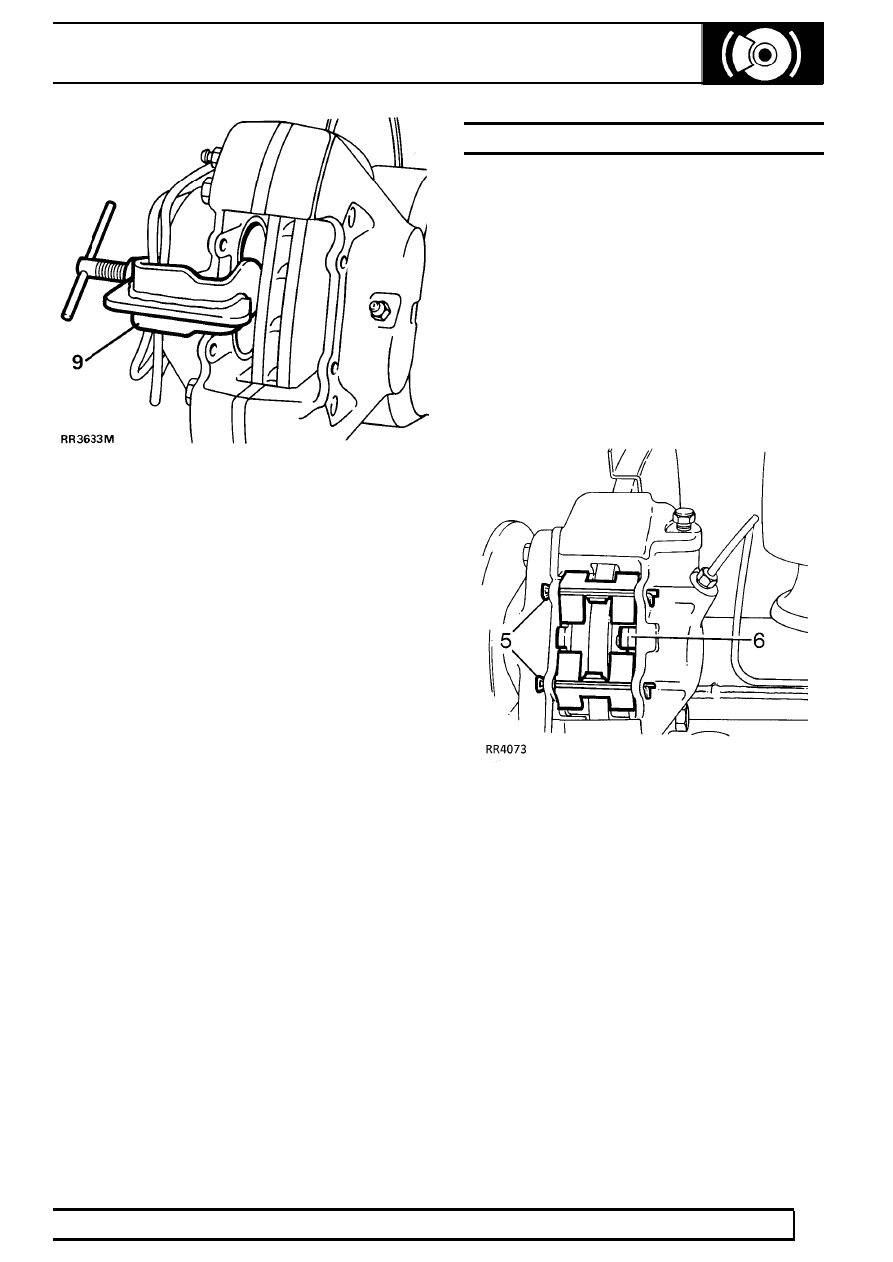

9. Using piston clamp LRT-70-500 press each

piston back into its bore. Ensure that displaced
brake fluid does not overflow from reservoir.

10. Coat faces of pistons with brake fluid, keeping it

away from lining material.

Refit

11. Insert brake pads, ensuring pad with wear

indicator is fitted to inboard side RH caliper.

12. Fit pad retaining pins and anti-rattle springs.

Secure with new split pins. Reconnect pad
sensor wear plug.

13. Apply service brake pedal several times to locate

pads.

14. Check fluid reservoir. Top up if necessary, using

correct grade of fluid.

See LUBRICANTS,

FLUIDS AND CAPACITIES, Information,
Recommended Lubricants and Fluids

REAR BRAKE PADS

Service repair no - 70.40.03

Service tool:
LRT-70-500 - Piston clamp

Remove

1. Remove rear road wheels.

See WHEELS AND

TYRES, Repair, Wheels

2. Disconnect battery negative lead.
3. Disconnect pad wear sensor plug (rear RH side

only).

4. Clean exterior of calipers.

5. Remove pad retaining pins and springs.
6. Remove brake pads.
7. Clean exposed parts of pistons, using new brake

fluid.

8. Using piston clamp LRT-70-500 press each

piston back into its bore. Ensure that displaced
brake fluid does not overflow from reservoir.

9. Coat faces of pistons with brake fluid, keeping it

away from lining material.

70

BRAKES

12

REPAIR

Refit

10. Insert brake pads, ensuring pad with wear

indicator is fitted to inboard, RH side caliper.

11. Position pad retaining springs, fit new pins and

spread ends. Reconnect pad sensor wear plug.

12. Apply service brake pedal several times to locate

pads.

13. Check fluid reservoir, top up if necessary, using

correct grade of fluid.

See LUBRICANTS,

FLUIDS AND CAPACITIES, Information,
Recommended Lubricants and Fluids

BRAKES

13

REPAIR

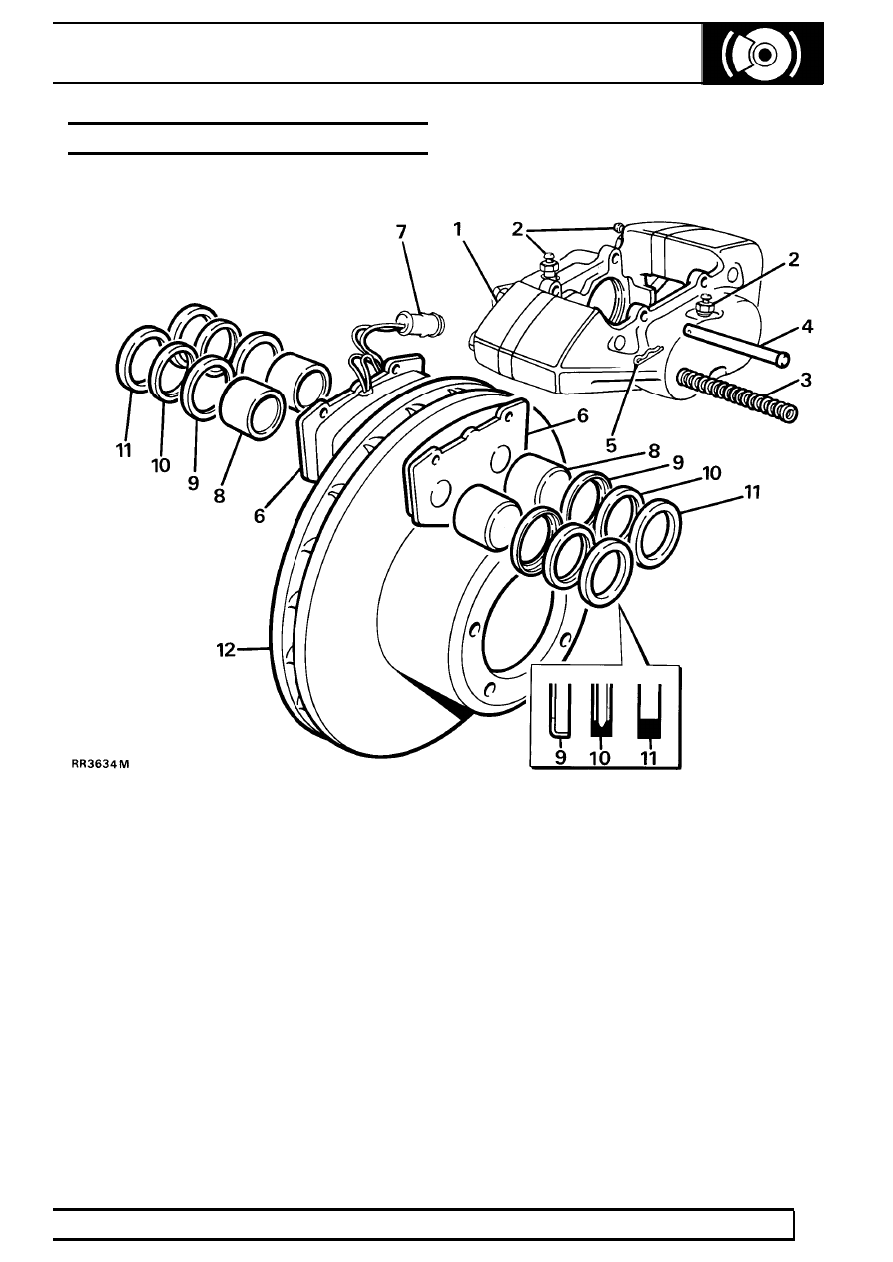

FRONT BRAKE CALIPER ASSEMBLY

Key to caliper

1. Caliper
2. Bleedscrews
3. Anti-rattle springs
4. Pad retaining pins
5. Split pins
6. Friction pads

7. Pad wear indicator plug
8. Piston
9. Wiper seal retainer

10. Wiper seal
11. Fluid seal
12. Brake disc

70

BRAKES

14

REPAIR

FRONT BRAKE CALIPERS

Service repair no - 70.55.03
Service repair no - 70.55.16

Service tool:
LRT-70-500 - Piston clamp

NOTE: Pad wear warning indicators are
incorporated into front and rear RH
inboard pads.

Remove caliper

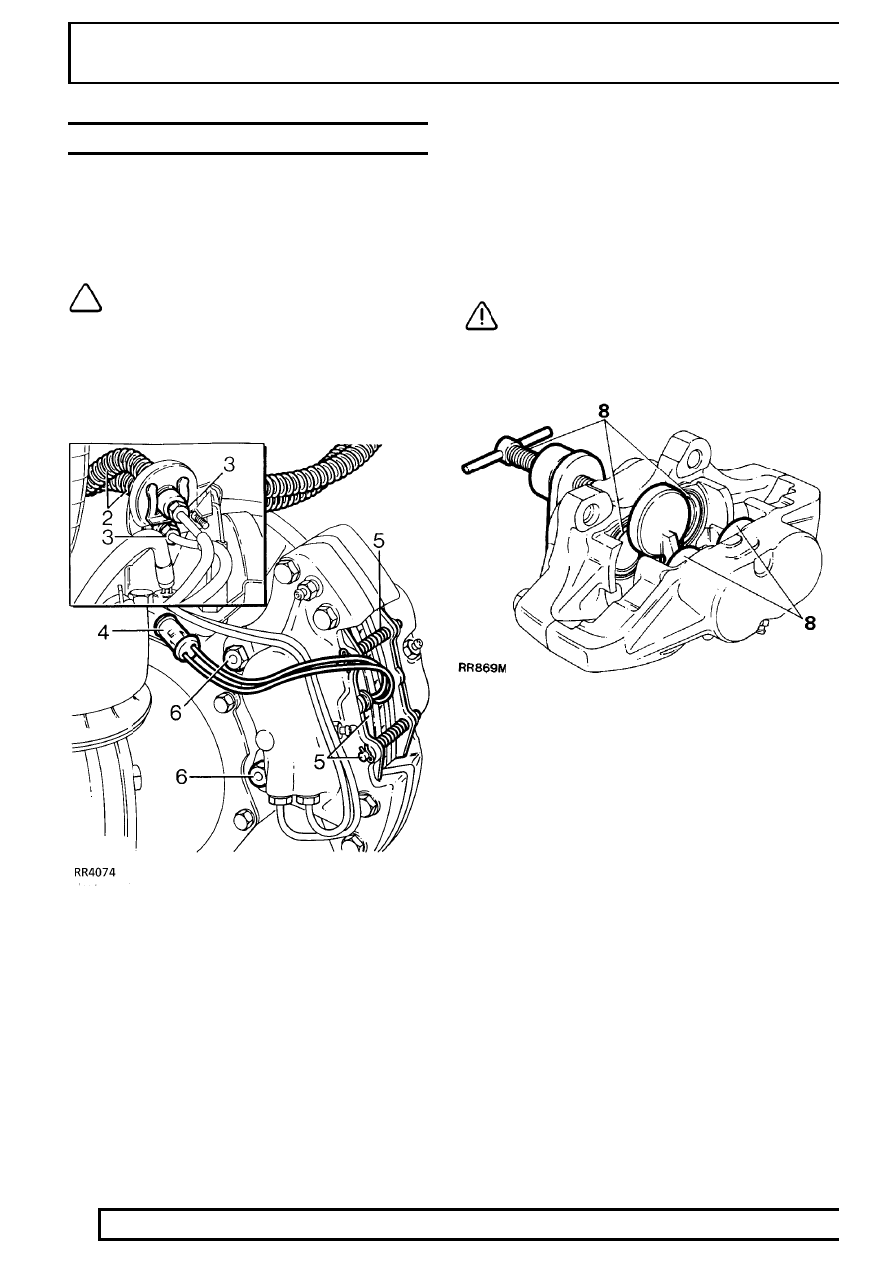

1. Loosen front wheel retaining nuts, raise front of

vehicle, lower onto axle stands, remove wheels.

2. Expose flexible brake hoses by moving coiled

protective covering. Using a recognised hose
clamp, clamp both hoses to prevent loss of
brake fluid.

3. Disconnect rigid brake pipes from flexible hoses,

seal exposed ends to prevent ingress of dirt. (If
necessary rigid brake pipes to caliper can be
disconnected when caliper is removed).

4. Disconnect pad wear warning indicator (front RH

side only).

5. Remove split pins, retaining pins and springs,

withdraw pads. If refitting pads, identify them for
assembly to original locations.

6. Loosen bolts and remove caliper.

DISMANTLE AND REPAIR

CAUTION: Do not separate caliper halves.
Overhaul both calipers.

7. Clean outer surfaces of caliper using aerosol

brake cleaner.

8. Using special tool LRT-70-500, clamp pistons in

inboard half of caliper. Gently, keeping fingers
clear, and with CAUTION, apply air pressure to
fluid inlet port to expel pistons. It is unlikely that
pistons will expel at same time, regulate rate
with a suitable piece of wood between
appropriate piston and caliper.

9. Finally remove pistons, identifying them with

their respective bores.

10. Remove wiper seal retainer by inserting a blunt

screwdriver between retainer and seal. Pry
retainer carefully from mouth of bore.

11. Taking care not to damage seal grooves, extract

wiper seal and fluid seal.

12. Clean bores, pistons and seal grooves using

clean brake fluid only. If caliper or pistons are
corroded, or their condition is not perfect, new
parts must be fitted.
