37

MANUAL GEARBOX

RANGE ROVER

2

FAULT DIAGNOSIS

Symptom - Noise from gearbox in neutral, which
disappears when clutch is depressed.

1. Check lubricant specification and level, if low do

not top up at this stage.

2. Drain lubricant and check for contamination or

metal particles.
Suspect worn bearings on layshaft, primary shaft
or front of main shaft. See remove and overhaul
manual.

Symptom - Noise from gearbox in one or more
gears when being driven.

1. Check lubricant specification and level, if low do

not top up at this stage.

2. Drain lubricant and check for contamination or

metal particles.
Suspect worn roller bearings on particular
mainshaft gears. See remove and overhaul
manual.

R380

1

REPAIR

R380 GEARBOX

Service repair no - 37.20.02

Remove

1. Site vehicle on ramp and chock wheels.
2. Disconnect battery negative lead.
3. Remove fan blade assembly.

NOTE: The nut securing viscous unit has
left hand thread.

4. Disconnect airflow meter to plenum chamber

hose. (V8i only)

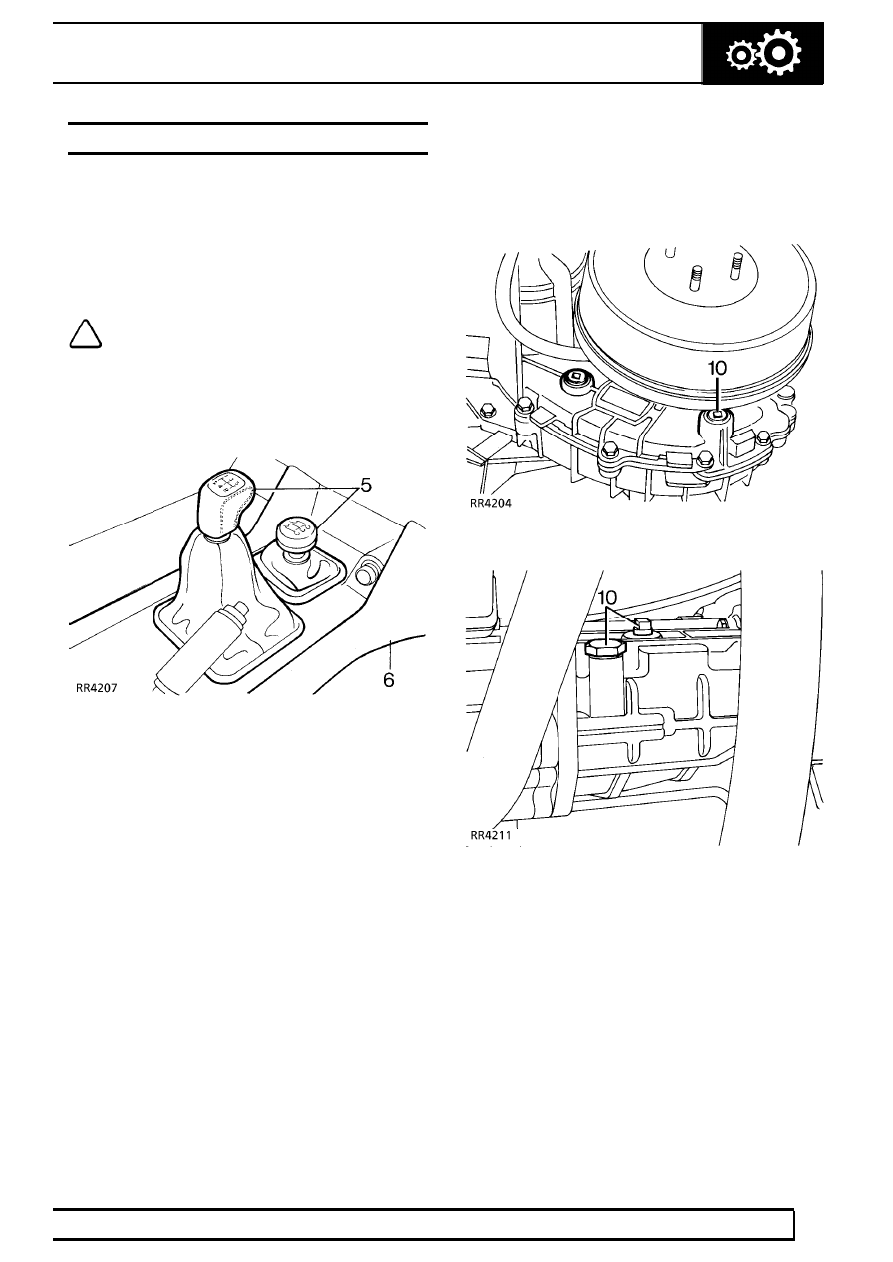

5. Remove two gear lever knobs.

6. Remove floor mounted console assembly.

See

CHASSIS AND BODY, Repair, Centre
Console

7. Remove padding from top of transmission

tunnel.

8. Loosen pinch bolt and remove upper gear lever.
9. Remove screws and detach high low lever and

main gear lever retaining plates.

Underneath vehicle

10. Drain oil from transfer gearbox, main gearbox

and extension housing.

11. Refit plugs.

12. Disconnect heated oxygen sensor and remove

front section of exhausts. (V8i only)

13. Remove chassis cross member secured by eight

nuts and bolts. (V8i only)

37

MANUAL GEARBOX

RANGE ROVER

2

REPAIR

14. Mark each drive flange for reassembly and

disconnect front and rear propeller shafts from
transfer box. Tie the shafts to one side.

15. Disconnect multiplug from speed transducer.
16. Release breather pipe and electrical cables from

’P’ clip on right hand side of gearbox.

17. Remove two bolts and withdraw clutch slave

cylinder from bell housing.

18. Remove transmission brake drum. Remove four

bolts securing back plate to transfer box, and tie
assembly aside complete with handbrake cable.

Remove transmission assembly

19. Position a suitable transmission hoist on rear

output housing to support weight of assembly.

20. Remove fixings and withdraw transfer gearbox

mountings.

21. Remove Chassis Cross member (Tdi only)
22. Remove front exhaust section. (Tdi only)
23. Fit adaptor plate to transmission hoist. Raise

hoist and position under transfer box.

See

TRANSFER GEARBOX, Service tools,
Adapter Plate Transfer Box

24. Secure fixture to transfer box mounting points.
25. Remove hoist from rear of transfer box.
26. Lower transmission until top of transfer gearbox

clears rear floor.

27. Position hoist under engine to support weight.
28. Remove bolts from bell housing.
29. Ensuring all fixings are released, withdraw

transmission.

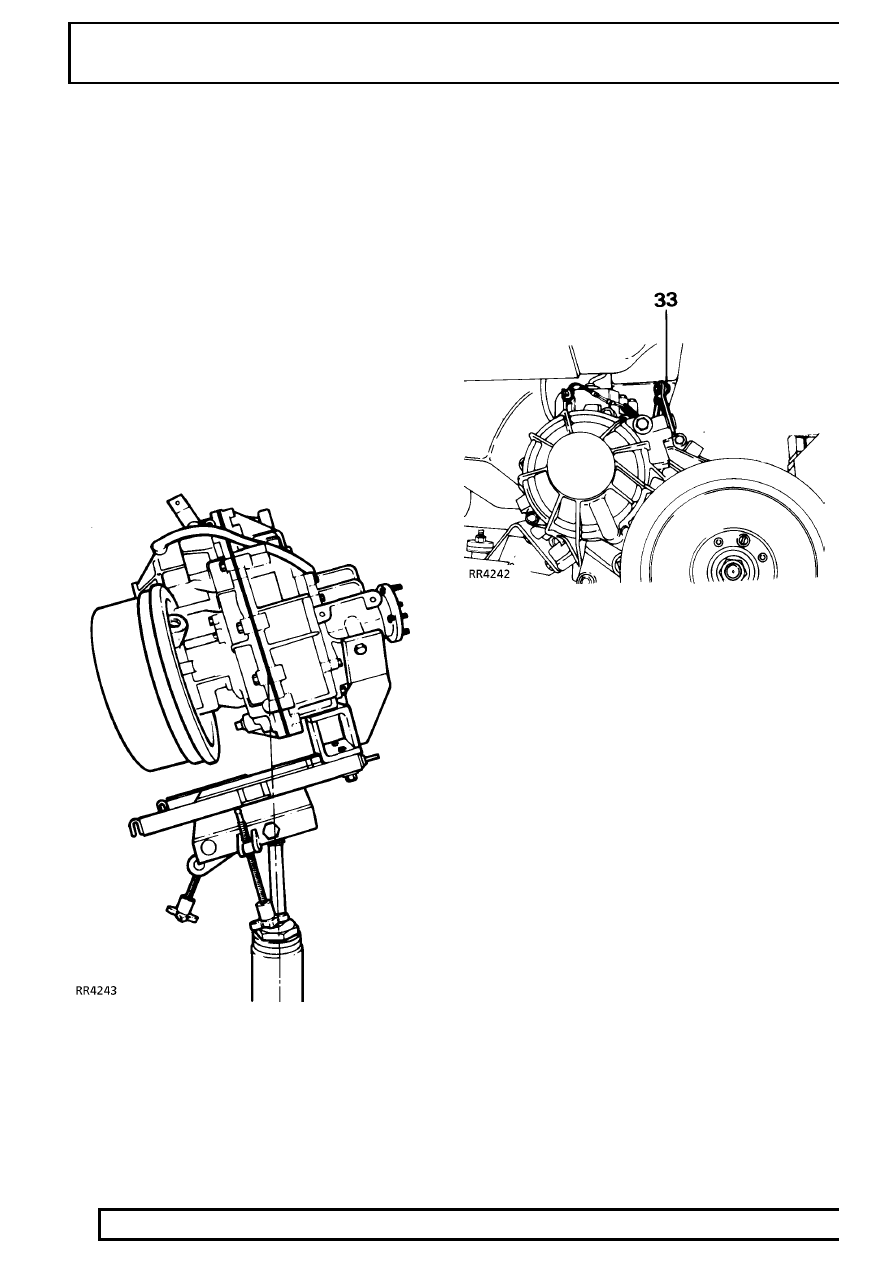

Separating transfer box from gearbox

30. Remove transmission assembly from hoist and

cradle.

31. Place sling round transfer box and attach to

hoist.

32. Detach high low link from transfer gearbox

selector lever and remove breather pipe.

33. Remove bolts and two nuts retaining transfer

box to extension housing and separate.

R380

3

REPAIR

Assembling transfer box to main gearbox

34. Stand gearbox bell housing face on two pieces

of wood.

35. Lower transfer gearbox onto main gearbox.

Secure with bolts and two nuts tighten to

40Nm

36. Refit breather pipe and selector link.

Transfer gearbox high/low link adjustment

37. Ensure transfer gearbox is in neutral position.
38. Set transfer gearbox lever in a vertical position.

Rotate fork end of rod until holes align with hole
in selector lever.

39. Fit clevis pin and retaining clip. Select high and

low transfer to ensure full engagement is
obtained. Repeat adjustment procedure if full
engagement is not evident.

Refit

40. Fit cradle to transmission hoist and transmission

to cradle. Apply Hylomar on bell housing mating
face with engine.

41. Select any gear in main and transfer gearbox to

facilitate entry of the input shaft. Ensure that the
clutch centre plate is in alignment.

42. Position and raise hoist to line up with engine,

feed handbrake cable through aperture in tunnel,
ensure that any pipes or electrical leads do not
become trapped.

43. Fit transmission assembly to engine and tighten

bolts to

40Nm

44. Reverse removal procedure noting following

points.

45. Tighten all fixings to the correct torque.

See

Specifications, torque, Torque Values

46. Fill both main and transfer gearboxes with

recommended oil up to level of filler hole. Apply
Hylomar sealant to threads and fit level plugs.
See LUBRICANTS, FLUIDS AND
CAPACITIES, Information, Recommended
Lubricants and Fluids
