ELECTRICAL

5

REPAIR

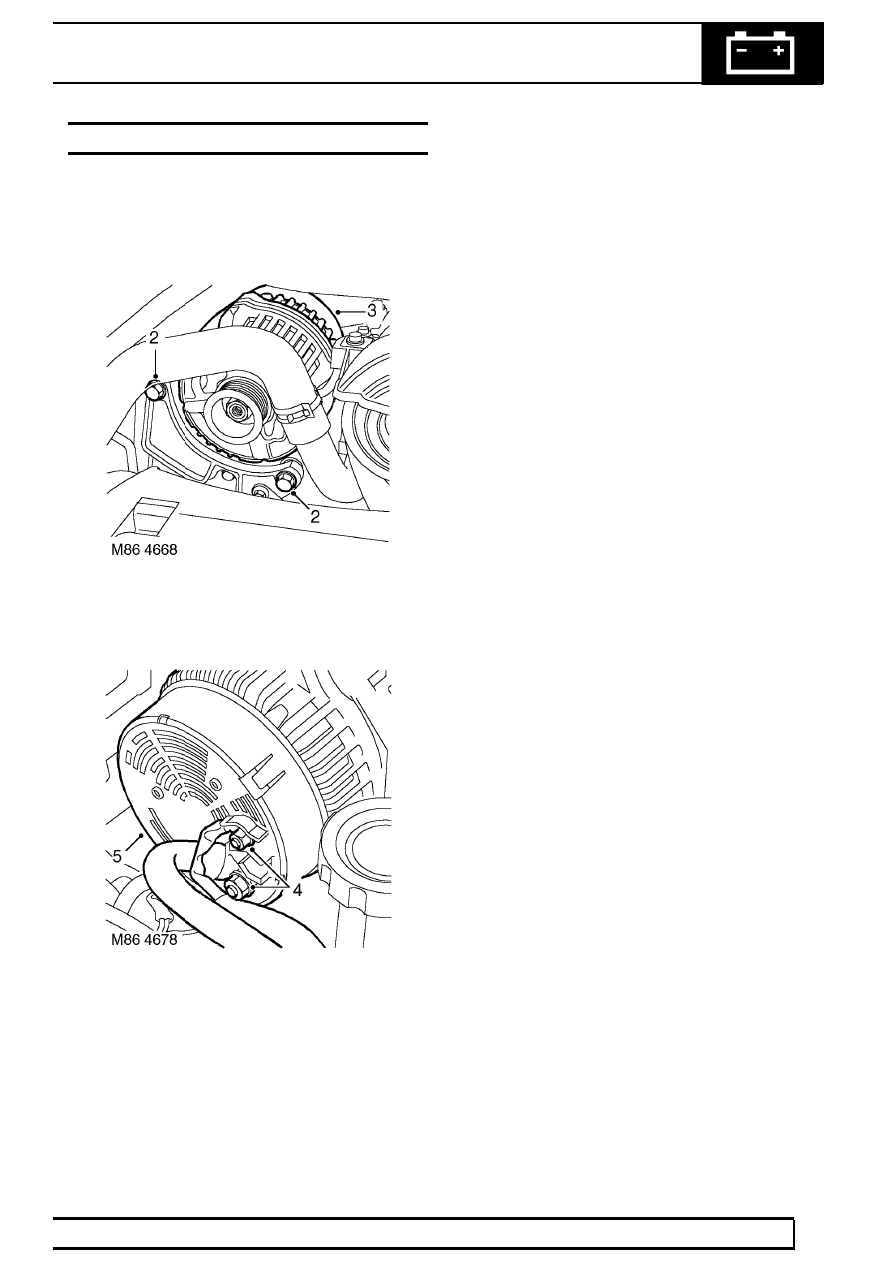

ALTERNATOR - V8 - FROM 99MY

Service repair no - 86.10.02

Remove

1. Remove alternator drive belt.

See this section.

2. Remove 2 bolts securing alternator to mounting

bracket.

3. Release alternator from mounting bracket.

4. Remove nuts securing alternator cables, and

release cables.

5. Remove alternator from mounting bracket.

Refit

6. Position alternator to mounting bracket.
7. Connect alternator cables, fit nuts and tighten B+

nut to

18 Nm (13 lbf.ft) max. D+ nut to

5 Nm (3.5 lbf.ft) max. B+ and D+ are marked on
the rear of the alternator, adjacent to each cable
connection.

8. Locate alternator in mounting bracket.
9. Fit bolts and tighten to

45 Nm (33 lbf.ft).

10. Fit alternator drive belt.

See this section.

86

ELECTRICAL

NEW RANGE ROVER

6

REPAIR

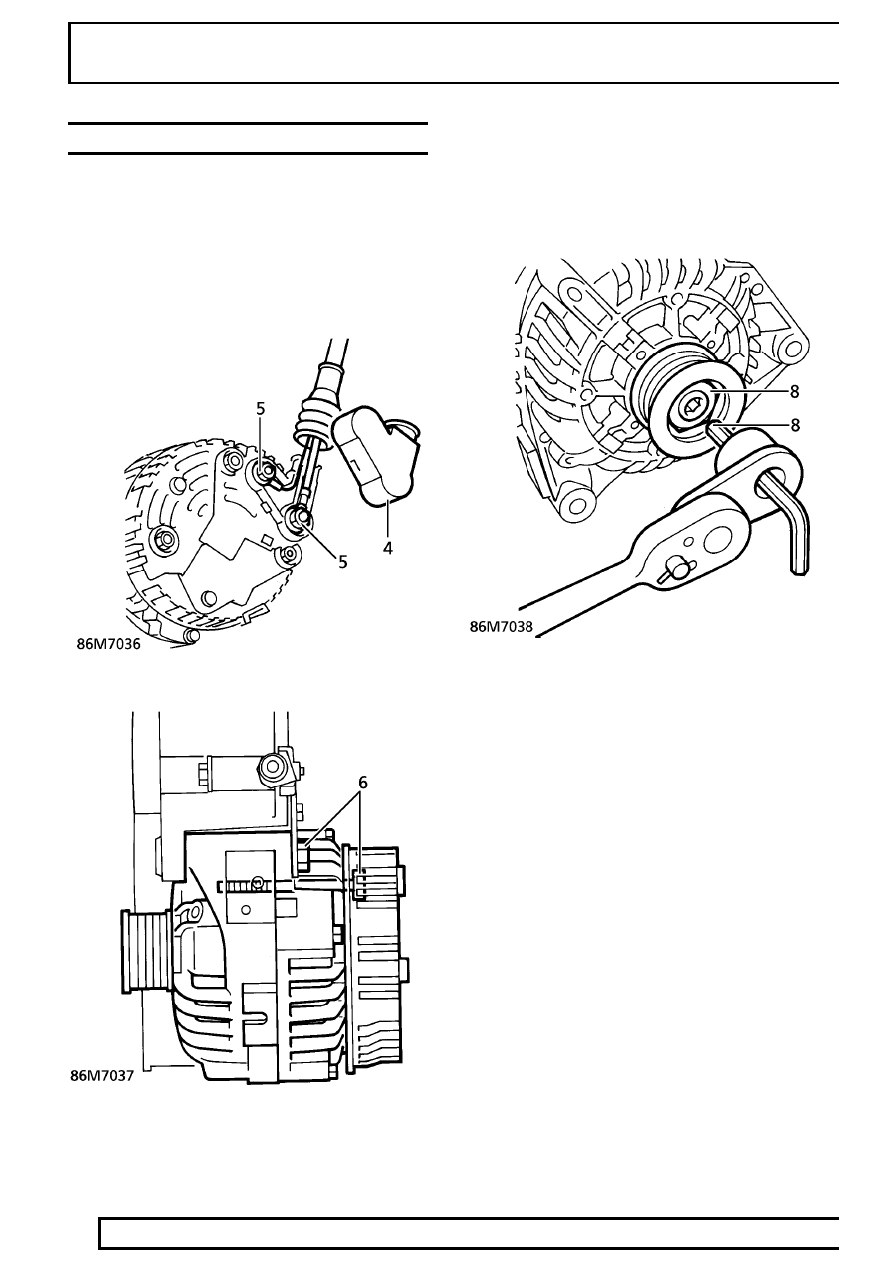

ALTERNATOR - DIESEL

Service repair no - 86.10.02

Remove

1. Disconnect battery negative lead.
2. Remove alternator drive belt.
3. Release harness from terminal cover.
4. Release cover from alternator terminals.
5. Disconnect leads from alternator terminals.

6. Remove 2 bolts securing alternator to bracket.

7. Manoeuvre alternator clear of pipework. Remove

alternator.
Do not carry out further dismantling if
component is removed for access only.

8. Restrain shaft using an Allen key. Remove

pulley nut. Remove pulley.

9. Clean shaft and pulley.

10. Position pulley. Secure with nut. Tighten to

50

Nm. (37 lbf.ft)

Refit

11. Position alternator to bracket. Secure with bolts.
12. Connect leads to alternator terminals. Secure

with nuts.

13. Secure terminal cover. Engage harness sheath.
14. Fit and tension alternator drive belt.
15. Reconnect battery negative lead.

ELECTRICAL

7

REPAIR

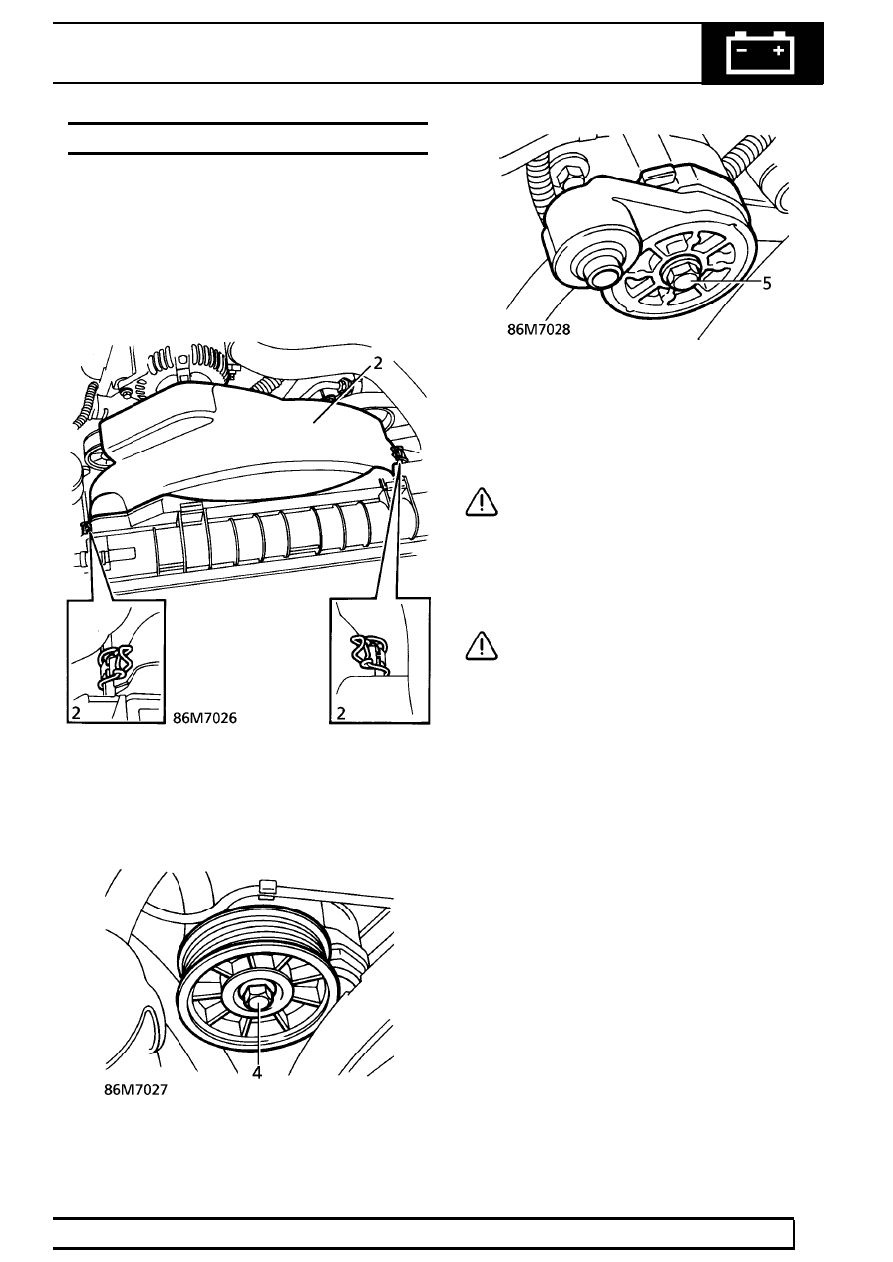

DRIVE BELT TENSIONER - V8

Service repair no - 86.10.06

Remove

1. Disconnect battery negative lead.
2. Remove radiator cooling fan cowl.

3. Remove alternator drive belt.

See this section.

4. Remove tensioner pulley securing bolt. Remove

pulley.

5. Remove tensioner securing bolt. Remove

tensioner.

Refit

6. Ensure mating faces are clean.
7. Fit tensioner.

CAUTION: Ensure tensioner dowel is
correctly located.

8. Fit tensioner securing bolt. Tighten to

39 Nm.

(29 lbf.ft)

9. Fit tensioner pulley. Secure with bolt. Tighten to

50 Nm. (37 lbf.ft)

CAUTION: Fit special washer with raised
face towards pulley.

10. Fit alternator drive belt.

See this section.

11. Fit radiator cooling fan cowl.
12. Reconnect battery negative lead.

86

ELECTRICAL

NEW RANGE ROVER

8

REPAIR

DRIVE BELT TENSIONER - DIESEL

Service repair no - 86.10.06

Remove

1. Disconnect battery negative lead.
2. Remove drive belt.

See this section.

3. Remove bolts securing tensioner to pulley

bracket and fulcrum.

4. Remove tensioner.

CAUTION: The tensioner is an oil filled
damper which must be stored vertically.
An incorrectly stored damper must be bled

before fitment by compressing several times.

Refit

5. Reverse removal procedure.

STARTER MOTOR - V8

Service repair no - 86.60.01

Remove

1. Disconnect battery negative lead.
2. Raise the vehicle.

WARNING: Support on safety stands.

3. Remove nut securing feed wires to starter

solenoid.

4. Remove 2 feed wires from solenoid terminal.
5. Release Lucar from solenoid.
