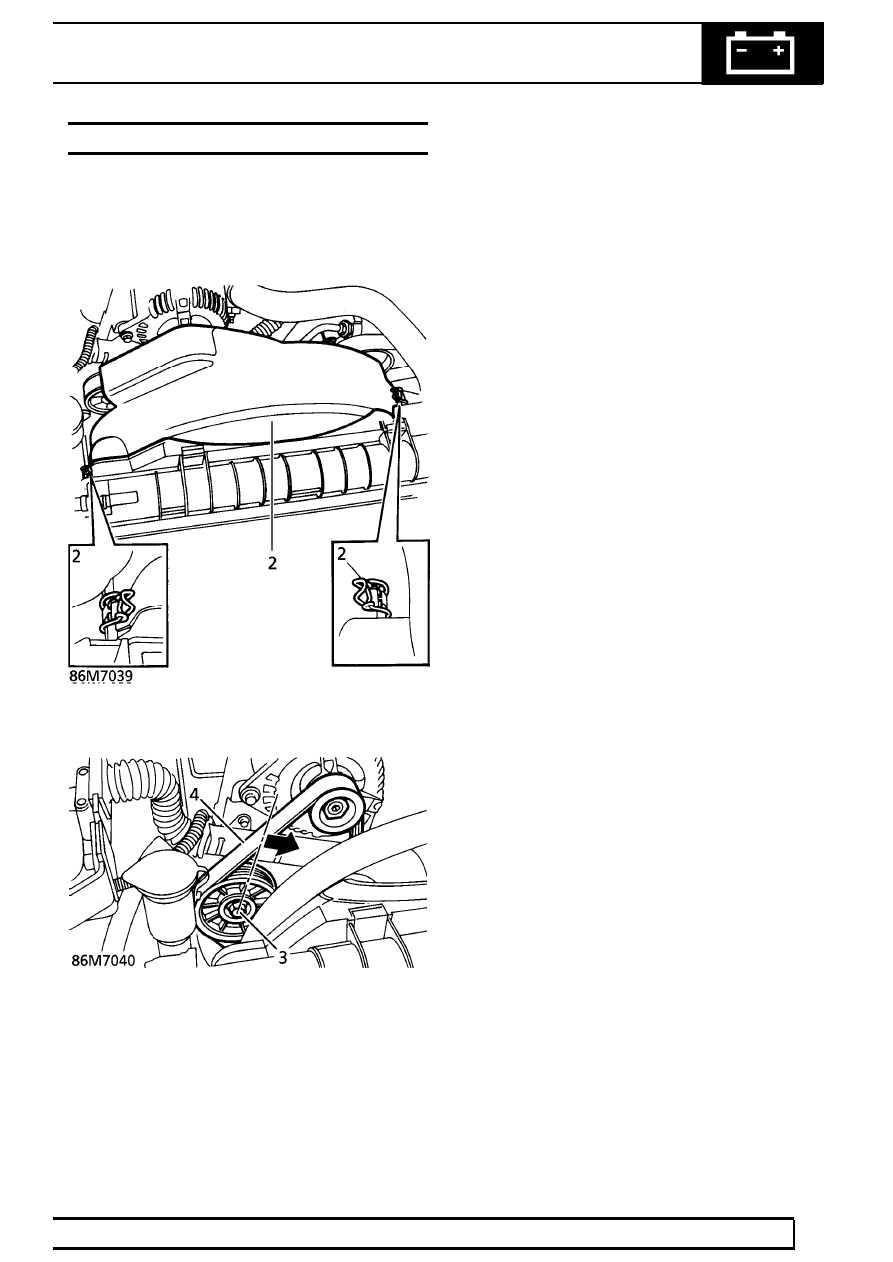

ALTERNATOR DRIVE BELT - V8 - UP TO 99MY

Service repair no - 86.10.03

Remove

1. Disconnect battery negative lead.
2. Release 2 clips securing fan cowl. Remove cowl.

3. Rotate tensioner to release tension from

alternator drive belt.

4. Remove drive belt.

Refit

5. Reverse removal procedure.

86

ELECTRICAL

NEW RANGE ROVER

2

REPAIR

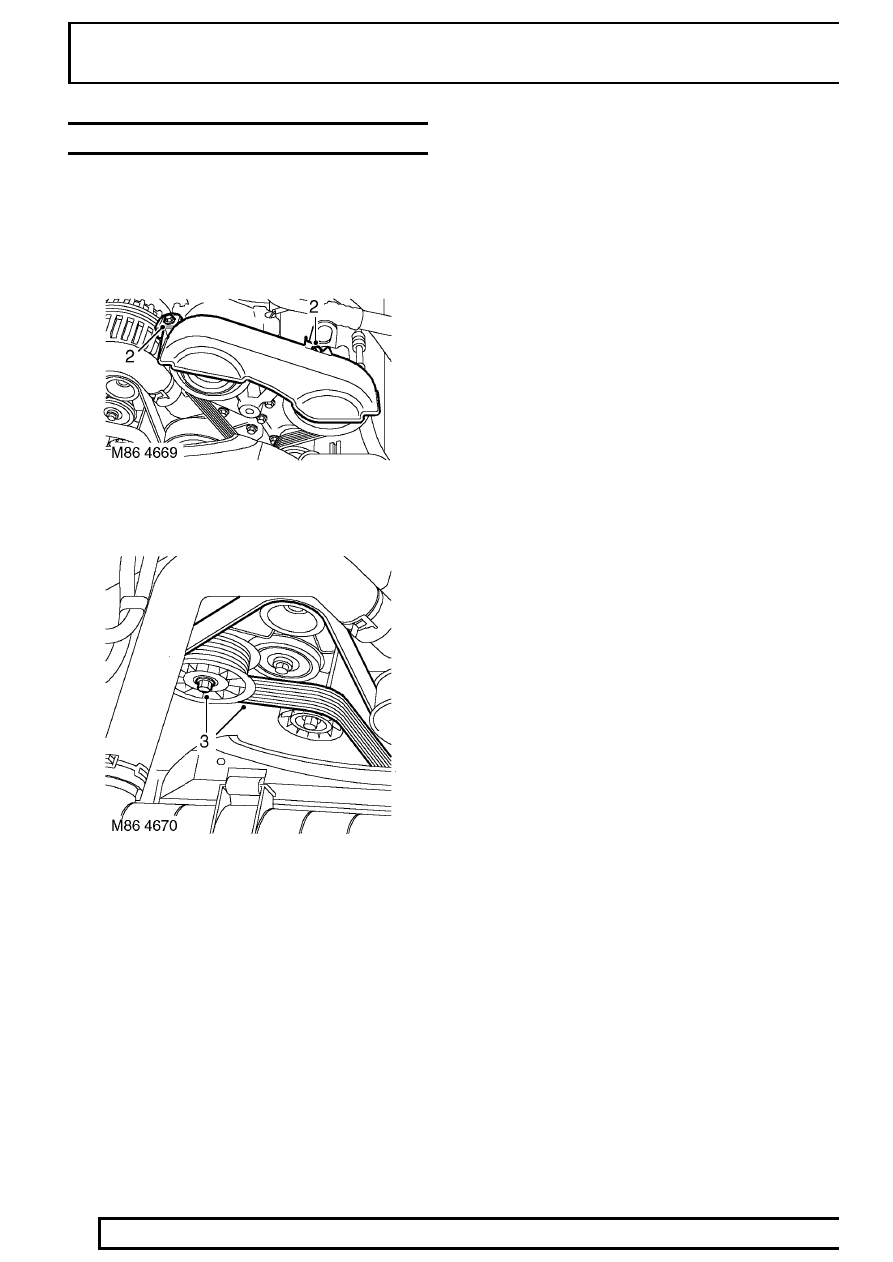

ALTERNATOR DRIVE BELT - V8 - FROM 99MY

Service repair no - 86.10.03

Remove

1. Remove cooling fan.

See COOLING SYSTEM,

Repair.

2. Remove 2 bolts securing auxiliary drive belt

cover, remove cover and collect spacers.

3. Release drive belt tensioner using a 15 mm ring

spanner and remove belt from pulleys.

Refit

4. Clean drive belt pulley grooves and ensure

grooves are not damaged.

5. Fit new drive belt around pulleys, ensure belt is

correctly aligned in pulley grooves.

6. With assistance, hold tensioner fully clockwise

and fit drive belt around remaining pulley.

7. Fit auxiliary drive belt cover and spacers and

secure with bolts.

8. Fit cooling fan.

See COOLING SYSTEM,

Repair.

ELECTRICAL

3

REPAIR

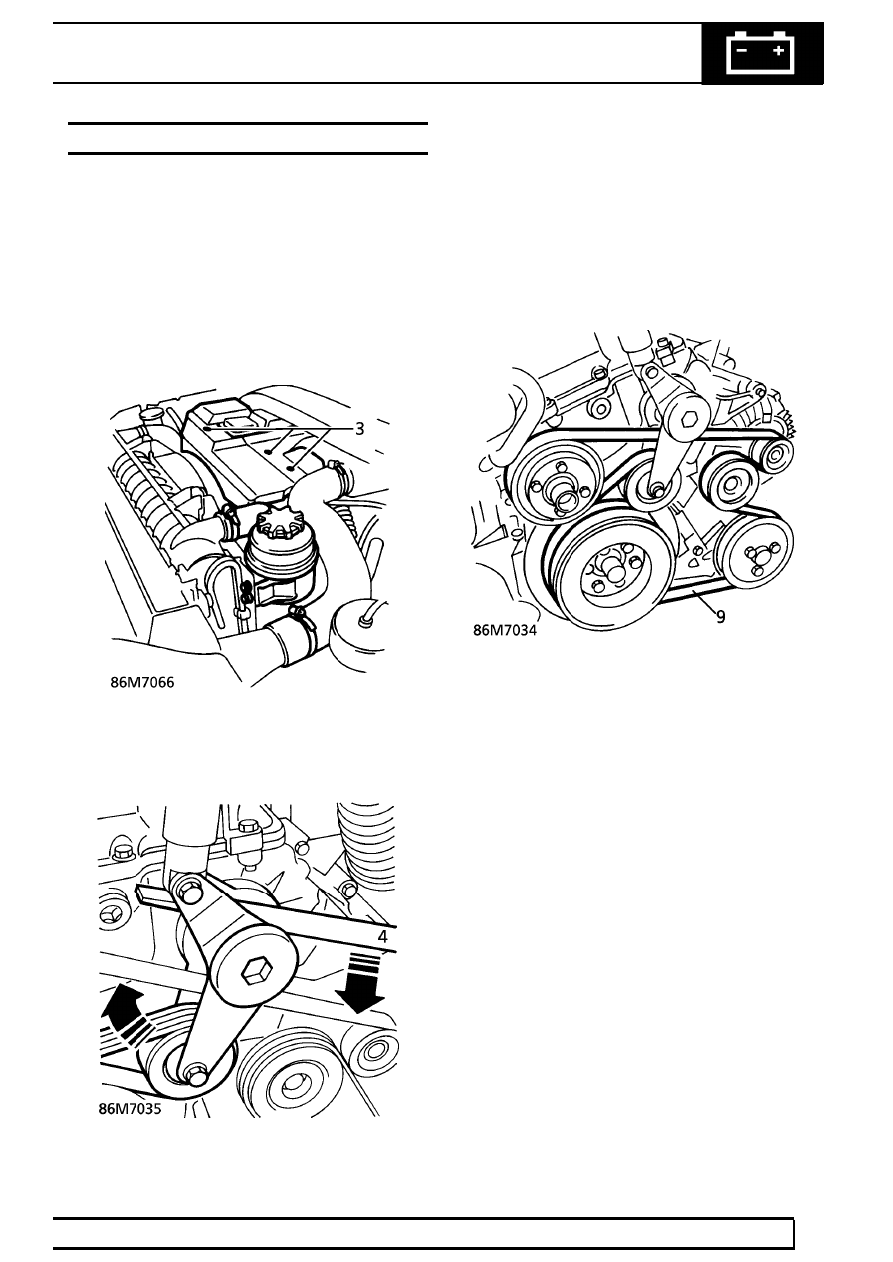

ALTERNATOR DRIVE BELT - DIESEL

Service repair no - 86.10.03

Remove

1. Disconnect battery negative lead.
2. Remove air conditioning compressor drive belt,

See AIR CONDITIONING, Repair.

3. Remove 3 bolts securing upper fan cowl.

Remove fan cowl.

4. Release belt tension using a suitable lever

beneath tensioner damper as shown.

5. Release belt from pulleys. Withdraw belt from

between cooling fan and cowl.

Refit

6. Ensure belt surfaces of pulleys are clean.
7. Thread belt between cooling fan and cowl.
8. Route belt around pulleys as shown.

9. Finally, lever tensioner to slack position. Engage

belt over alternator pulley.

10. Position upper fan cowl. Secure with bolts.
11. Fit air conditioning compressor drive belt.

See

AIR CONDITIONING, Repair. Reconnect
battery negative lead.

86

ELECTRICAL

NEW RANGE ROVER

4

REPAIR

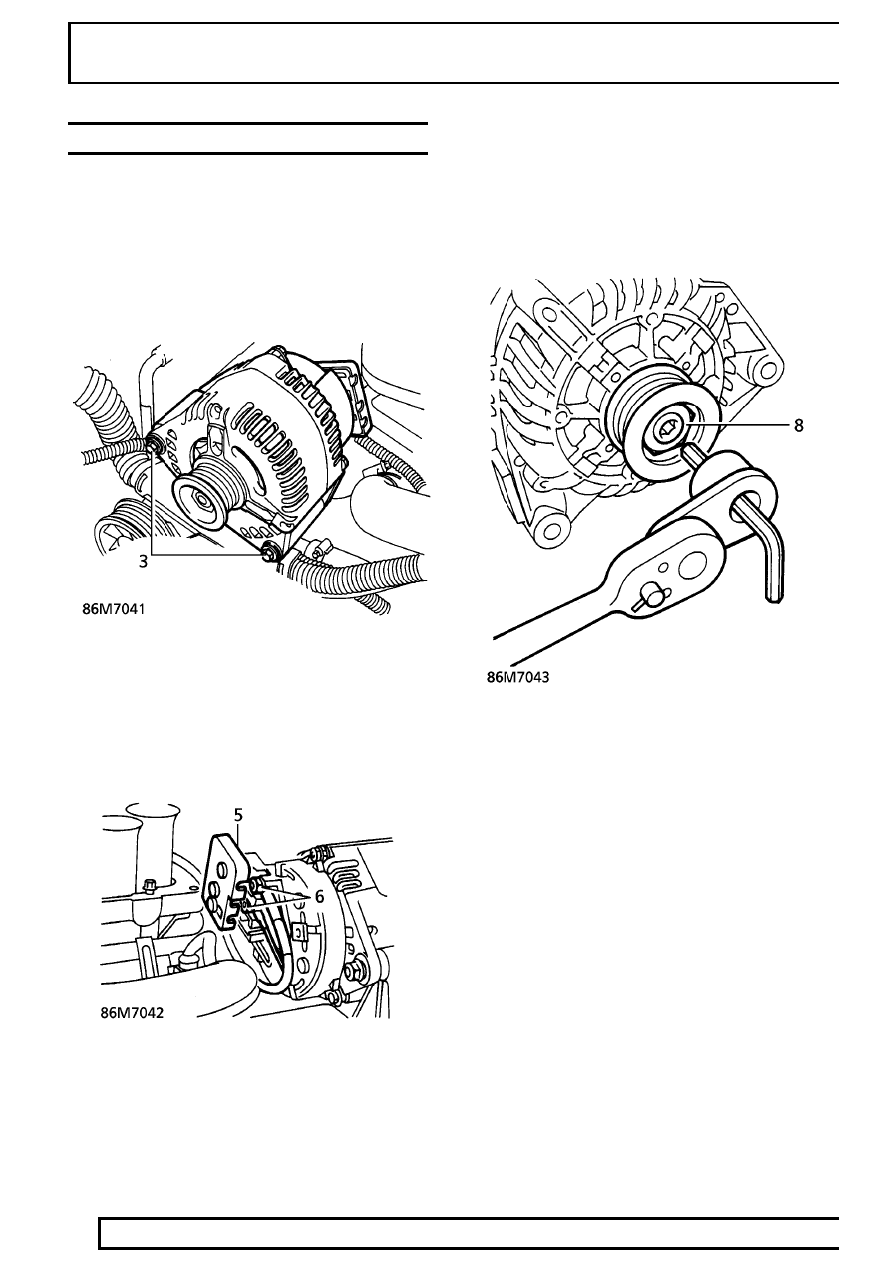

ALTERNATOR - V8 - UP TO 99MY

Service repair no - 86.10.02

Remove

1. Disconnect battery negative lead.
2. Remove alternator drive belt.

See this section.

3. Remove 2 bolts securing alternator to mounting

bracket.

4. Release alternator from mounting bracket to gain

access to terminal cover.

5. Remove terminal cover.
6. Remove 2 nuts securing leads to alternator

terminals. Remove leads.

7. Remove alternator.

Do not carry out further dismantling if
component is removed for access only.

8. Restrain shaft using an Allen key. Remove

pulley nut. Remove pulley.

9. Ensure shaft and pulley are clean.

10. Position pulley. Secure with nut. Tighten to

40 Nm. (30 lbf.ft)

Refit

11. Position alternator.
12. Fit 2 leads to alternator. Secure with nuts. Fit

terminal cover.

13. Align alternator to mounting bracket. Secure with

bolts. Tighten to

25 Nm. (18 lbf.ft)

14. Fit alternator drive belt.

See this section.

15. Reconnect battery negative lead.
