WIPERS AND WASHERS

5

REPAIR

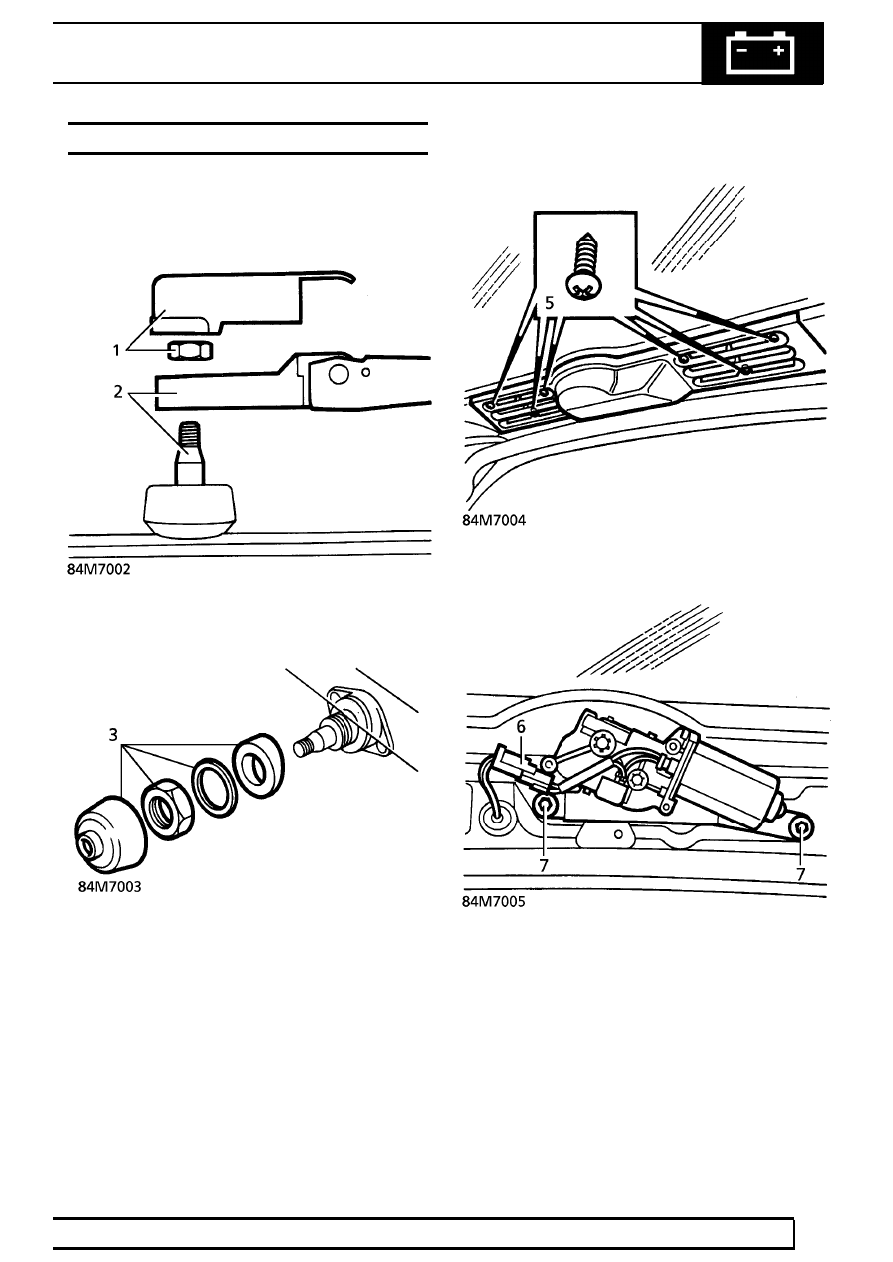

REAR WIPER MOTOR

Service repair no - 84.35.12

Remove

1. Remove wiper arm nut cover. Remove nut.

2. Remove wiper arm from motor spindle.
3. Remove motor spindle cover, retaining nut and

seal.

4. Open tailgate.
5. Remove 6 screws securing wiper motor cover.

6. Disconnect motor multiplug.

7. Remove 2 bolts securing motor. Remove motor.
8. Remove 4 bolts securing mounting plate to

motor.

9. Release multiplug holder. Remove mounting

plate.

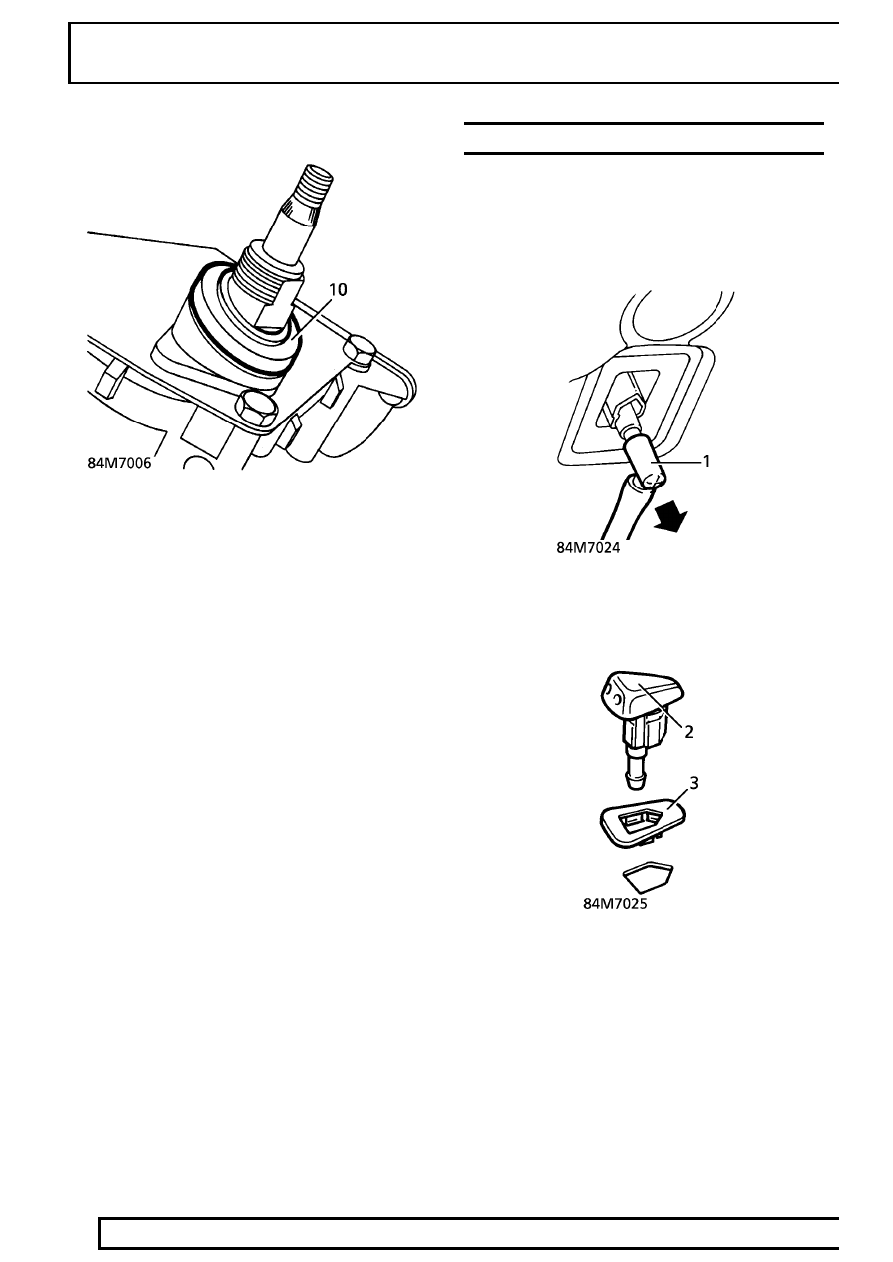

10. Remove sealing rubber from motor spindle.

84

WIPERS AND WASHERS

NEW RANGE ROVER

6

REPAIR

Refit

11. Fit sealing rubber to motor spindle.
12. Fit mounting plate. Secure with bolts.
13. Connect multiplug holder to mounting plate.
14. Position motor. Secure with bolts. Tighten to

7 Nm (5 lbf.ft)

15. Connect multiplug.
16. Position motor cover. Secure with screws.
17. Close tailgate.
18. Fit motor spindle seal. Fit retaining nut. Tighten

to

4 Nm (3 lbf.ft). Fit cover.

19. Position wiper arm. Secure with retaining nut.

Tighten to

17 Nm (12 lbf.ft). Fit cover.

WASHER JET - FRONT

Service repair no - 84.10.08

Remove

1. Disconnect washer tube elbow from base of jet.

2. Remove jet from retainer.

3. Remove retainer.

Refit

4. Reverse removal procedure.

WIPERS AND WASHERS

7

REPAIR

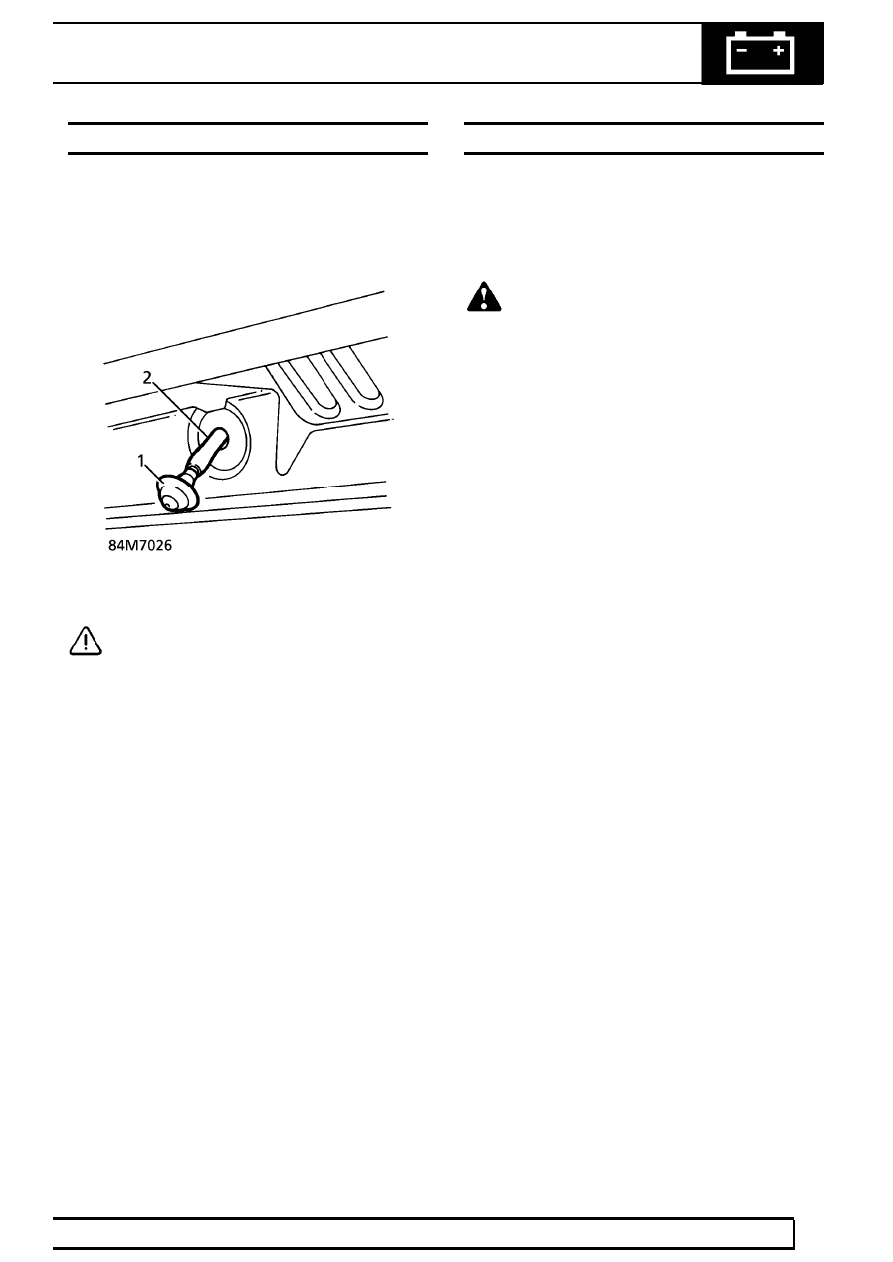

WASHER JET - REAR

Service repair no - 84.30.09

Remove

1. Prise washer jet from tailgate.

CAUTION: Do not use a metal lever, or
painted surface may be damaged.

2. Remove washer jet from tube.

Refit

3. Reverse removal procedure.

WASHER PUMP

Service repair no - 84.10.21

Remove

1. Raise the vehicle.

WARNING: Support on safety stands.

2. Release washer reservoir for access.

See this

section.

3. Drain washer fluid into a suitable container.
4. Disconnect pump multiplug and hose.
5. Remove pump from reservoir. Collect seal and

discard.

Refit

6. Fit seal and pump to reservoir.
7. Connect multiplug and hose.
8. Refit washer reservoir.

See this section.

9. Remove safety stands. Lower vehicle.

84

WIPERS AND WASHERS

NEW RANGE ROVER

8

REPAIR

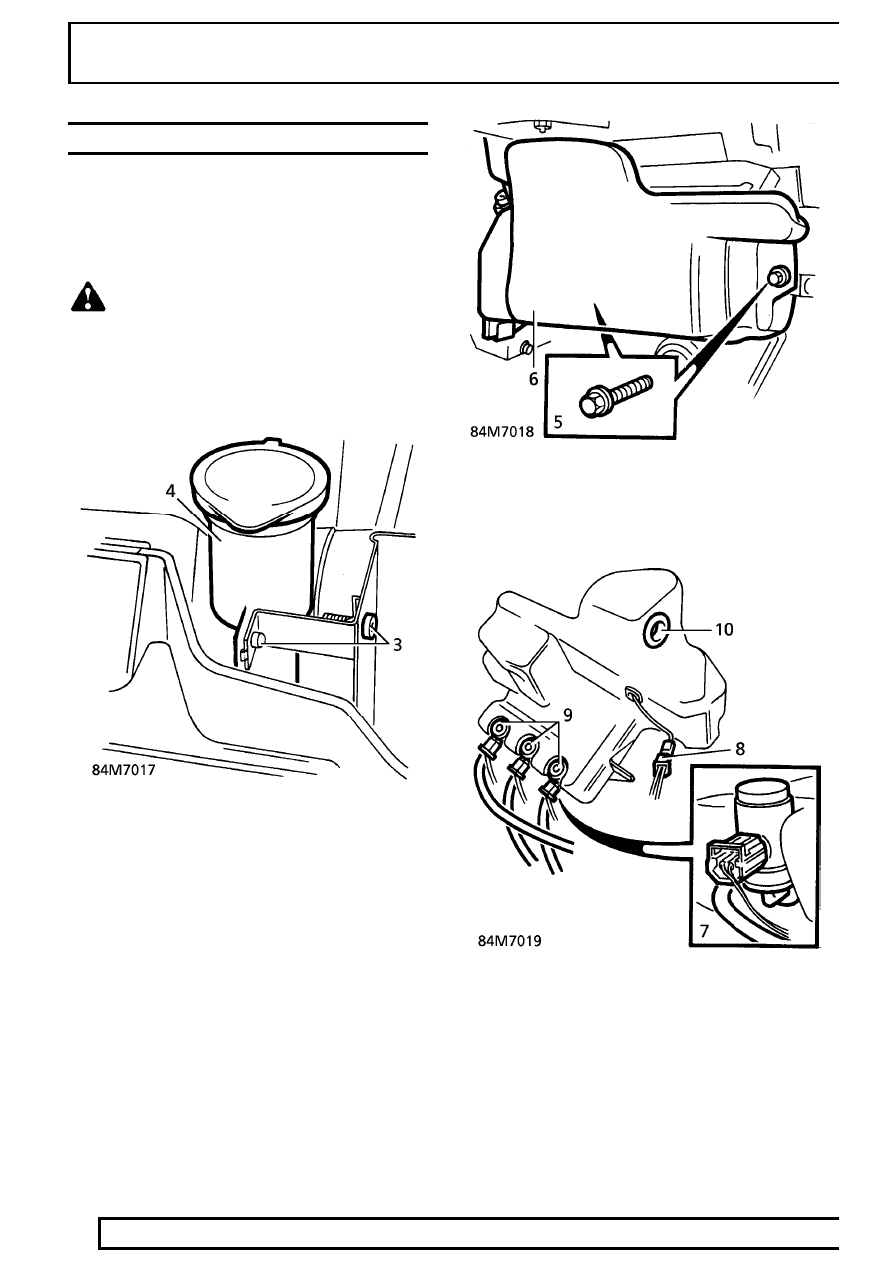

WASHER RESERVOIR

Service repair no - 84.10.01

Remove

1. Raise the vehicle.

WARNING: Support on safety stands.

2. Remove RH wheel arch liner.

See CHASSIS

AND BODY, Repair.

3. Remove bolt and screw securing filler neck to

chassis and radiator bracket.

4. Remove filler neck.
5. Remove 2 bolts securing reservoir to chassis.

6. Release reservoir from mounting for access to

washer pumps.

7. Disconnect multiplugs and hoses from 3 washer

pumps.

8. Disconnect fluid level indicator multiplug.
9. Remove washer pumps and seals from

reservoir.

10. Remove filler neck seal.

Refit

11. Reverse removal procedure.
