WIPERS AND WASHERS

1

REPAIR

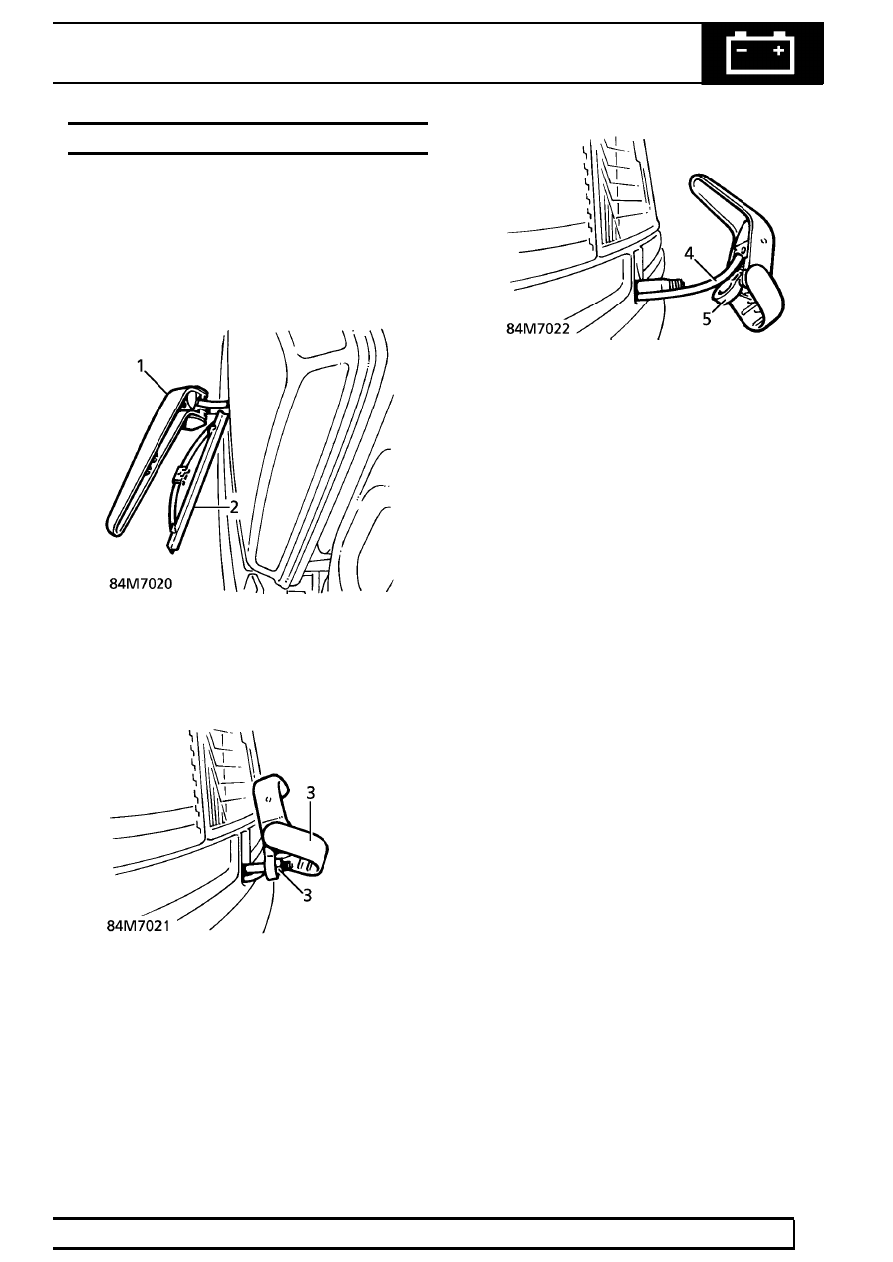

HEADLAMP WIPER BLADE, ARM & WASHER JET

Service repair no - 84.25.06 - Blade
Service repair no - 84.25.02 - Arm

Blade

1. Lift wiper arm away from headlamp.
2. Remove wiper blade.

Arm and Washer jet Assembly

3. Lift cover. Remove nut securing arm to spindle.

4. Disconnect hose from washer jet.
5. Remove wiper arm/jet assembly from spindle.

Refit

6. Connect washer tube to jet.
7. Ensure wiper arm is in ’park’ position.
8. Position wiper arm to spindle. Set wiper arm

horizontal.

9. Secure wiper arm with nut. Tighten to

10 Nm

(7 lbf.ft). Secure cover.

Blade

10. Clip blade into wiper arm.

84

WIPERS AND WASHERS

NEW RANGE ROVER

2

REPAIR

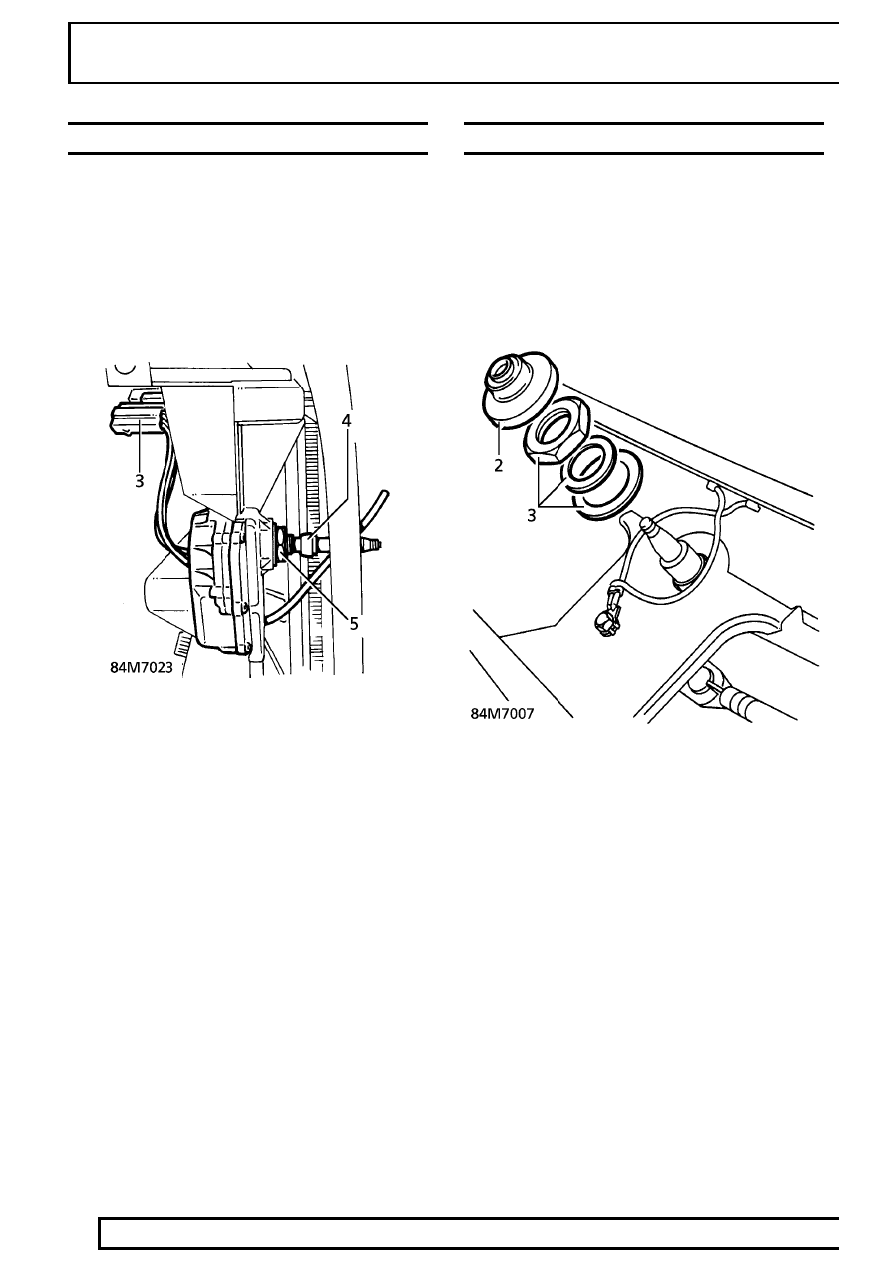

HEADLAMP WIPER MOTOR

Service repair no - 84.25.12

Remove

1. Remove relevant wiper blade.

See this section.

2. Remove relevant headlamp assembly.

See

ELECTRICAL, Repair.

3. Release wiper motor multiplug from bracket.

4. Remove spindle seal.
5. Remove nut and flat washer securing motor to

headlamp.

6. Remove wiper motor.

Refit

7. Reverse removal procedure.
8. Tighten motor securing nut to

10 Nm (7 lbf.ft).

WIPER MOTOR AND LINKAGE

Service repair no - 84.15.11

Remove

1. Remove air intake plenum.

See HEATING AND

VENTILATION, Repair.

2. Remove covers from wiper spindles.
3. Remove nuts and flat washers securing wiper

spindle housings.

4. Disconnect screen heater multiplug. Release

multiplug clip from scuttle side panel on driver’s
side of vehicle.

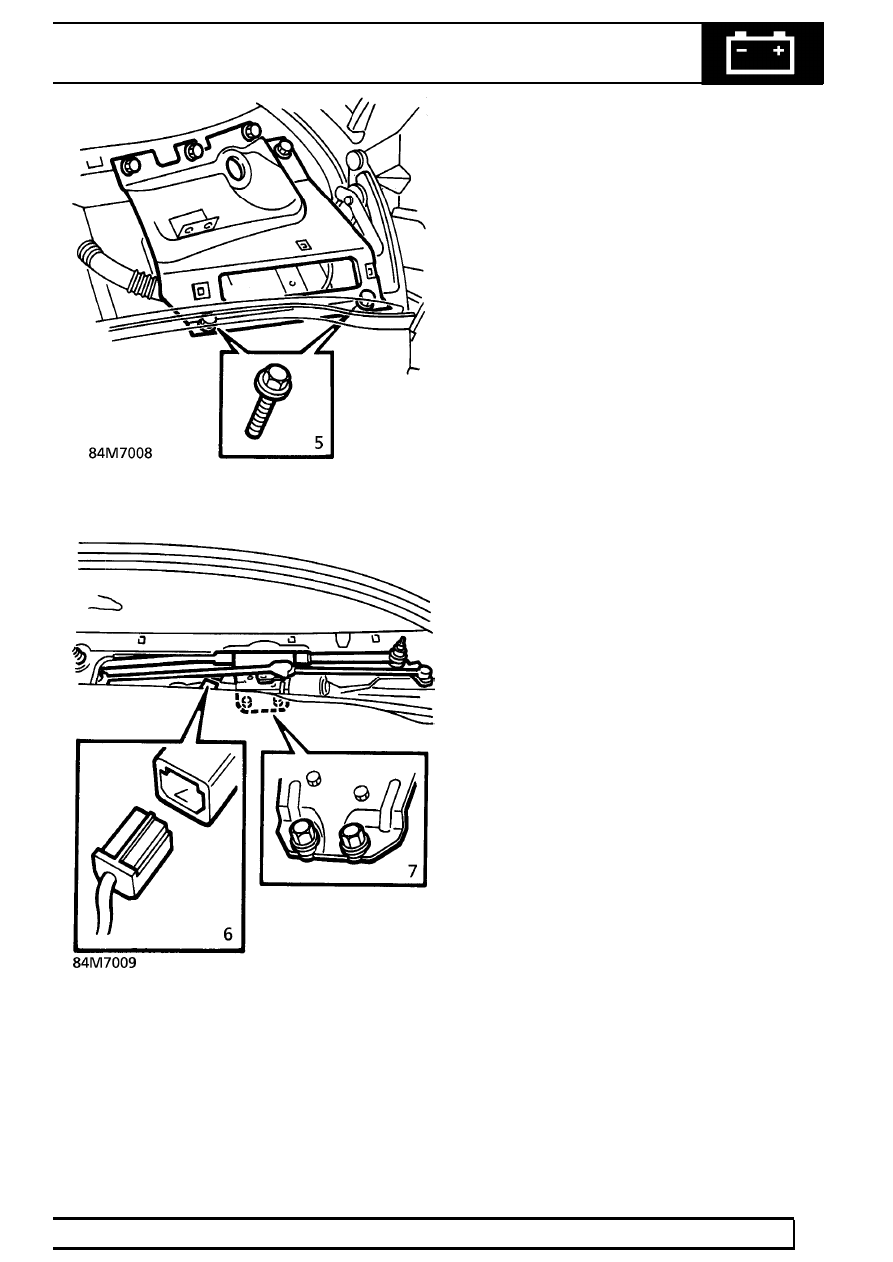

5. Remove 6 bolts securing scuttle side panel.

Remove panel.

WIPERS AND WASHERS

3

REPAIR

6. Disconnect multiplug from wiper motor.

7. Remove 2 bolts securing wiper motor to scuttle.

Remove wiper motor/linkage assembly.

Refit

8. Position wiper motor/linkage assembly. Fit bolts

loosely securing motor to scuttle panel.

9. Position scuttle side panel. Secure with bolts.

10. Connect screen heater multiplug. Secure

multiplug clip to scuttle panel.

11. Secure wiper spindle housings to scuttle with

nuts and flat washers. Tighten to

11 Nm

(8 lbf.ft)

12. Tighten motor securing bolts to

7 Nm (5 lbf.ft)

13. Connect multiplug to wiper motor.
14. Fit covers over wiper spindles.
15. Fit air intake plenum.

See HEATING AND

VENTILATION, Repair.

84

WIPERS AND WASHERS

NEW RANGE ROVER

4

REPAIR

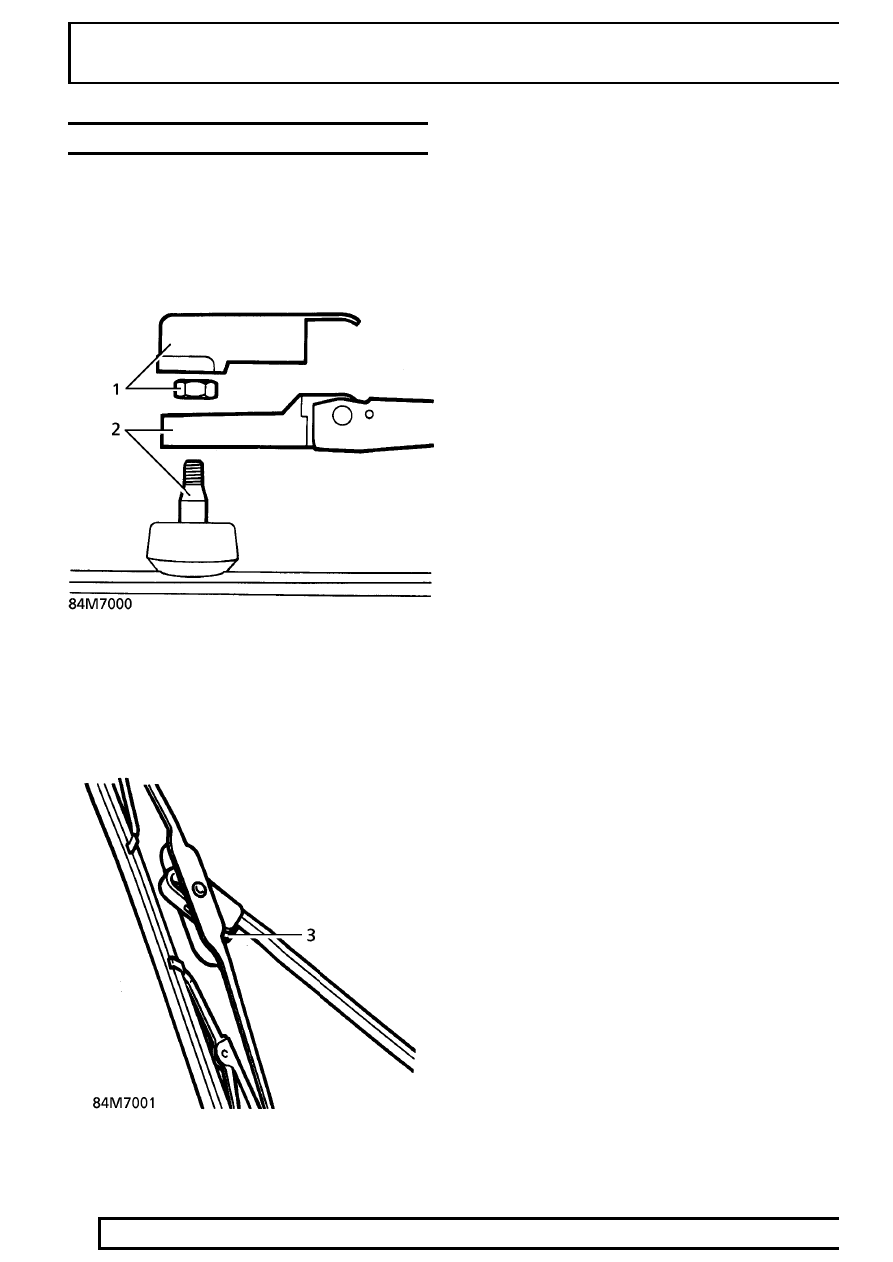

REAR WIPER ARM

Service repair no - 84.35.01 - Wiper Arm
Service repair no - 84.35.02 - Wiper Blade

Remove

1. Remove wiper arm nut cover. Remove nut.

2. Remove wiper arm from motor spindle.

Wiper Blade

3. Release clip. Remove blade from arm

Refit

4. Fit wiper blade to arm.
5. Position arm to motor spindle. Secure with nut.

Tighten to

17 Nm (12 lbf.ft)

6. Fit nut cover.
