SEATS

15

REPAIR

Manual seat

Electric seat

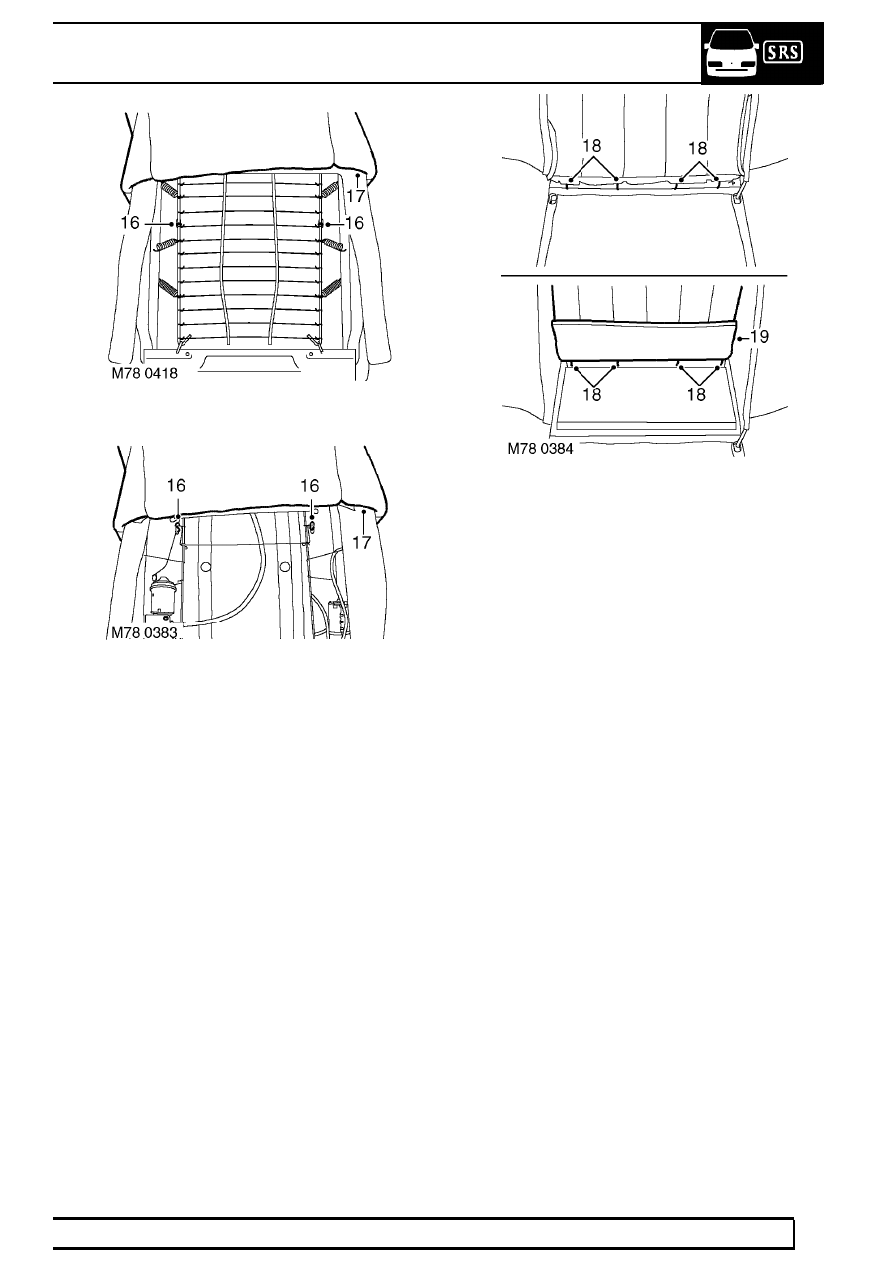

16. Release shock cords from retention wire.
17. Release and remove cover and foam assembly.

Do not carry out further dismantling if cover
and foam is removed for access only.

18. Remove 8 hog rings securing cover to foam.
19. Remove cover from foam.
20. Remove 3 retention wires and 2 shock cords

from cover.

Refit

21. Fit retention wires and shock cords to cover.
22. Fit cover to foam, align retainers and fit hog

rings.

23. Fit cover and foam assembly to frame.
24. Connect and secure shock cords to cross wire.
25. Align map pocket strap and fit studs.
26. Fit hog rings securing rear of cover for map

pocket.

27. Lower cover.
28. Secure shock cords to frame.
29. Pass harness through cover and connect

multiplug.

30. Align seat heating element harness and secure

harnesses with cable ties.

31. Secure SRS multiplug to bracket.
32. Secure front section cover retainer to frame and

fit clips.

33. Secure rear section cover retainer to frame and

fit clips.

34. Fit armrest escutcheon.
35. Fit armrest and position anti-rattle washer. Fit

and tighten bolt.

36. Fit headrest retainers and headrest.
37. Fit seat.

See this section.

78

SEATS

NEW RANGE ROVER

16

REPAIR

HEATING ELEMENT - CUSHION - FRONT SEAT -
up to 99MY

Service repair no - 78.30.24

Remove

1. Remove front seat.

See this section.

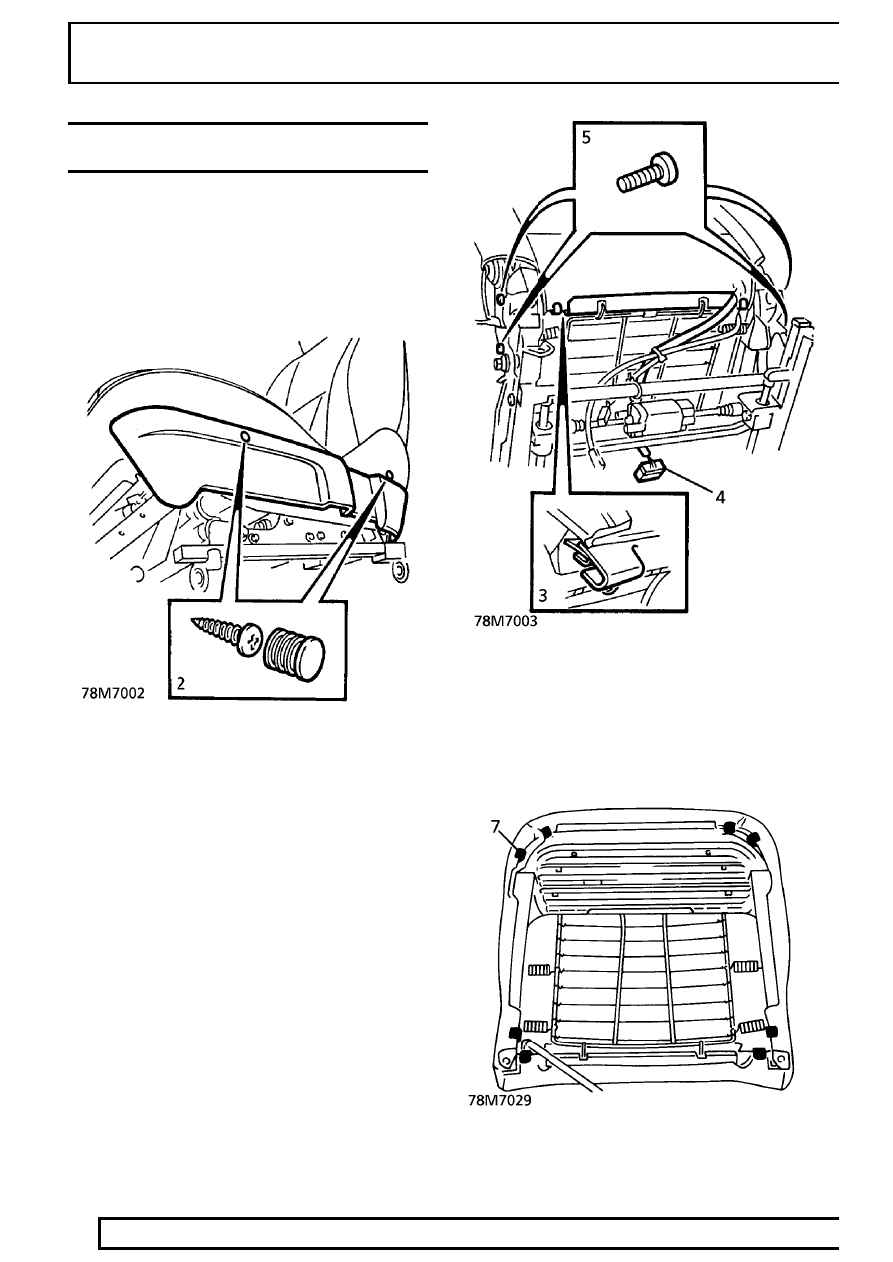

2. Remove 2 plugs from seat valance retaining

screws. Remove 3 screws. Remove valance.

3. Remove 2 clips securing squab cover retainer to

cushion frame. Release retainer.

4. Disconnect headrest/recline multiplug from

connection under cushion.

5. Remove 4 bolts securing squab to seat. Remove

squab.

6. Remove 4 screws securing seat slides to

cushion frame. Remove slides.

7. Remove 8 clips securing cushion cover to frame.

SEATS

17

REPAIR

8. Release 4 clips securing cover to frame.
9. Remove cushion and cover from frame. Fold

back cover.

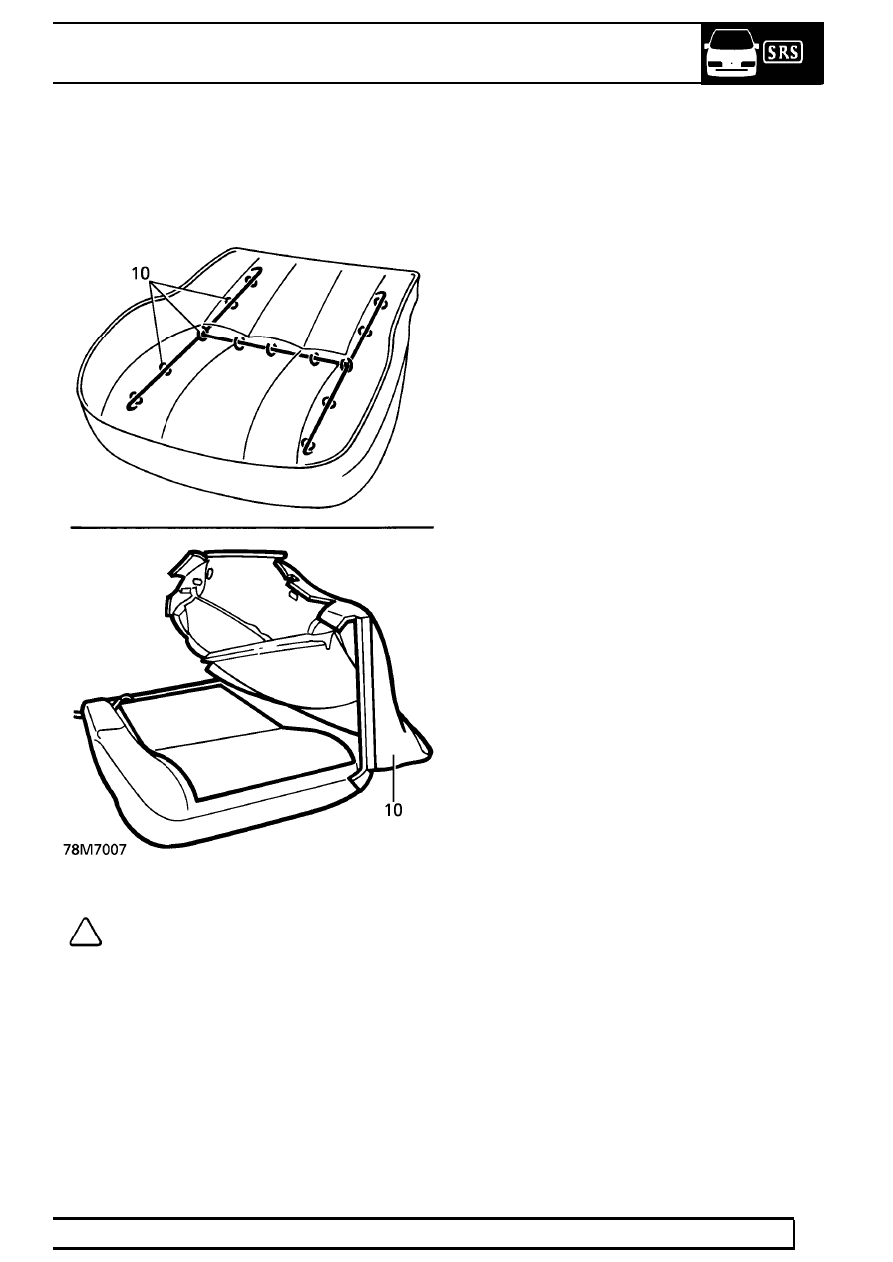

10. Remove 13 hog rings securing cover to cushion.

Remove cover.

NOTE: Heating element is part of cushion.

Refit

11. Position cover on cushion. Fit hog rings.
12. Position cushion assembly to frame. Secure with

clips and retainers.

13. Fit seat slides to cushion frame. Secure with

screws. Tighten to

30 Nm. (22 lbf.ft)

14. Fit cushion to seat. Secure with bolts.
15. Connect headrest/recline multiplug.
16. Connect squab cover retainer to cushion frame.

Position cover trim. Secure with clips.

17. Fit valance to cushion. Secure with screws. Fit

screw covers.

18. Fit front seat.

See this section.

78

SEATS

NEW RANGE ROVER

18

REPAIR

HEATING ELEMENT - CUSHION - FRONT SEAT -
from 99MY

Service repair no - 78.30.24

Remove

1. Remove cushion cover.

See this section.

NOTE: Heating element is integral with
cushion foam.

Refit

2. Fit cushion cover.

See this section.

HEATING ELEMENT SQUAB FRONT SEAT

Service repair no - 78.90.36

Remove

1. Remove front seat.

See this section.

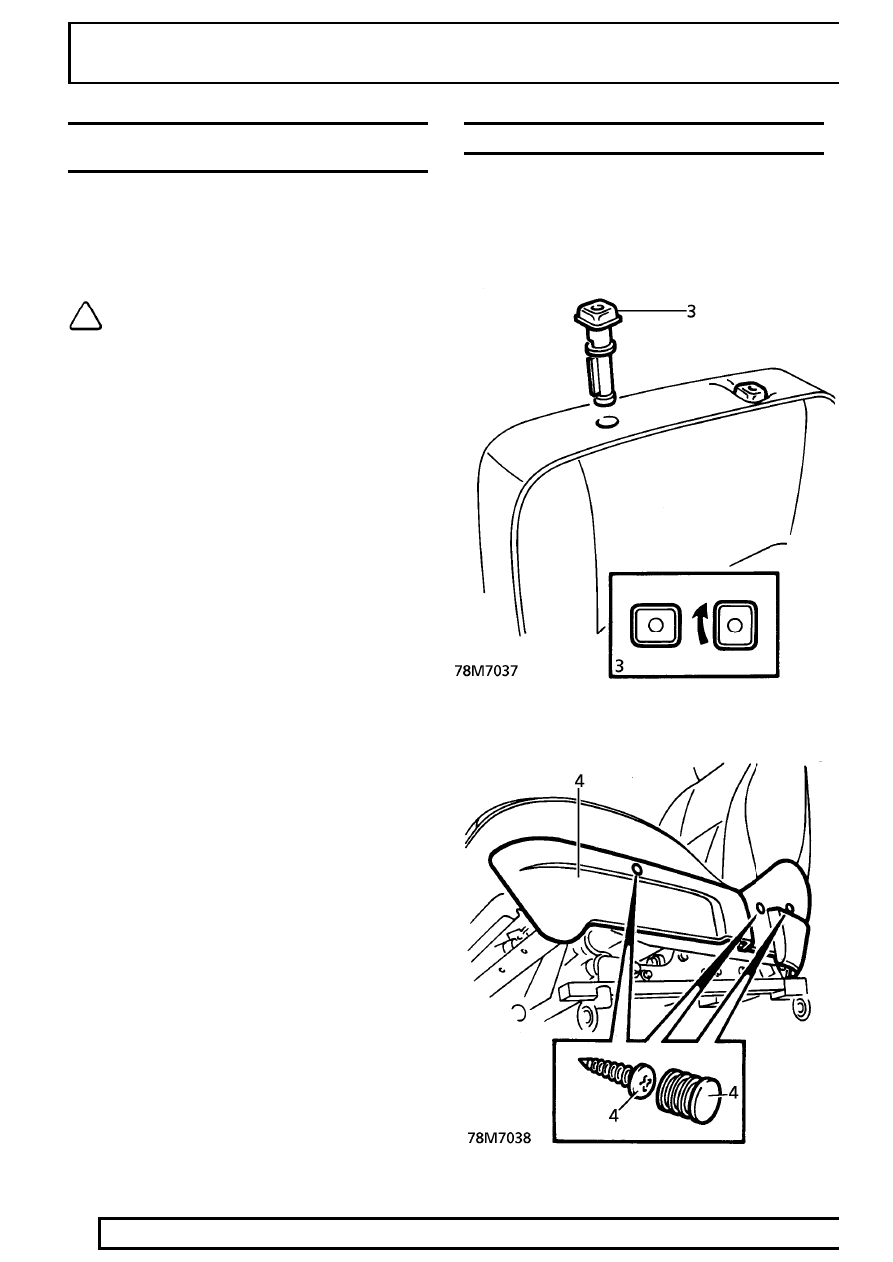

2. Remove headrest.

3. Remove headrest retainers.
4. Remove 2 plugs from seat valance retaining

screws. Remove 3 screws. Remove valance.
