SEATS

19

REPAIR

5. Remove 2 clips securing squab cover retainer to

cushion frame. Release retainer.

6. Disconnect headrest and recline multiplug from

connection under cushion.

7. Remove 4 bolts securing squab to seat. Remove

squab.

8. Remove cover from armrest screw. Remove

screw and armrest.

9. Remove 2 clips securing squab cover retainer to

squab frame. Release retainer.

78

SEATS

NEW RANGE ROVER

20

REPAIR

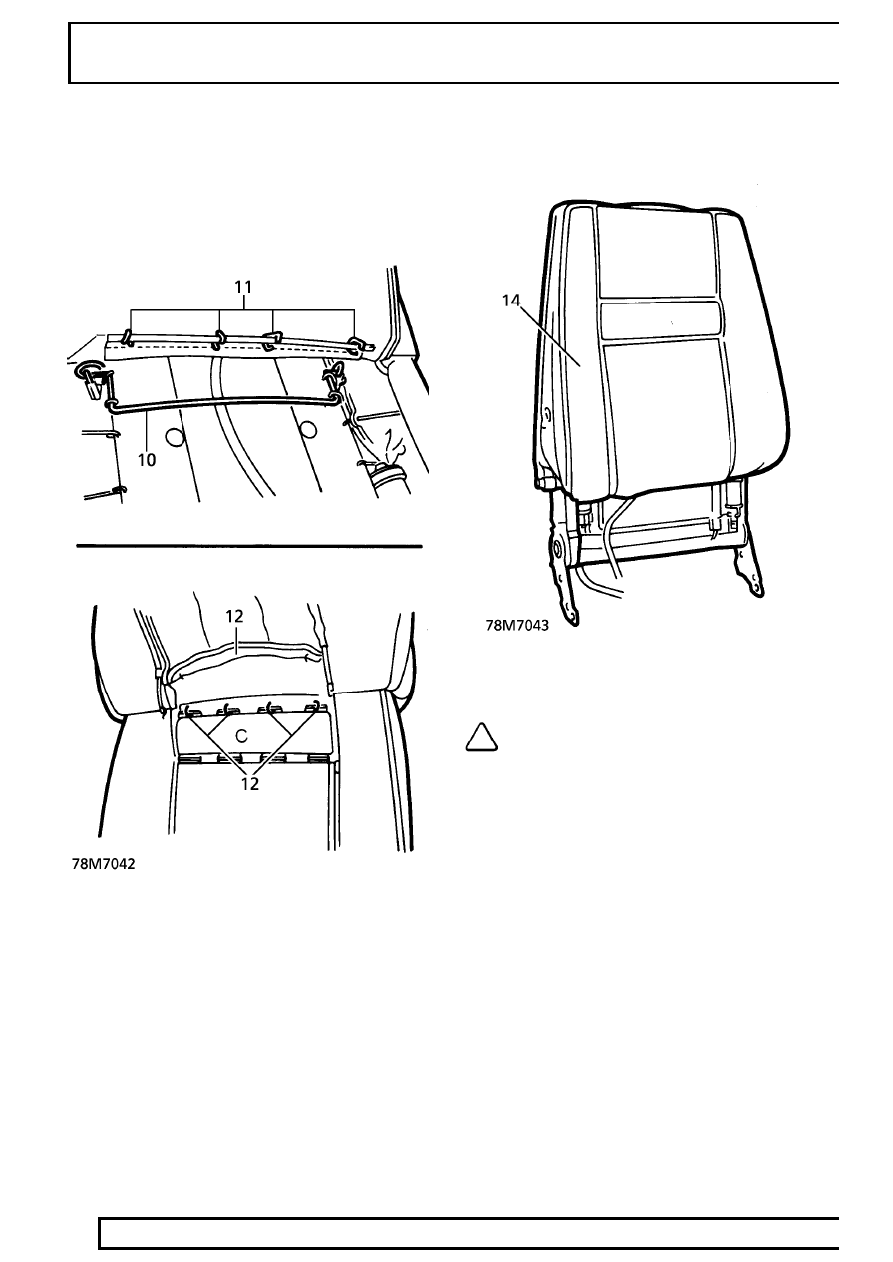

10. Release cover retention wires from frame. Roll

cover back for access.

11. Remove 4 Hog rings from front and 4 Hog rings

from rear of squab cover.

12. Roll cover back further. Remove 4 Hog rings

securing front of cover.

13. Disconnect remaining ends of retention wires.

14. Remove cover from frame.

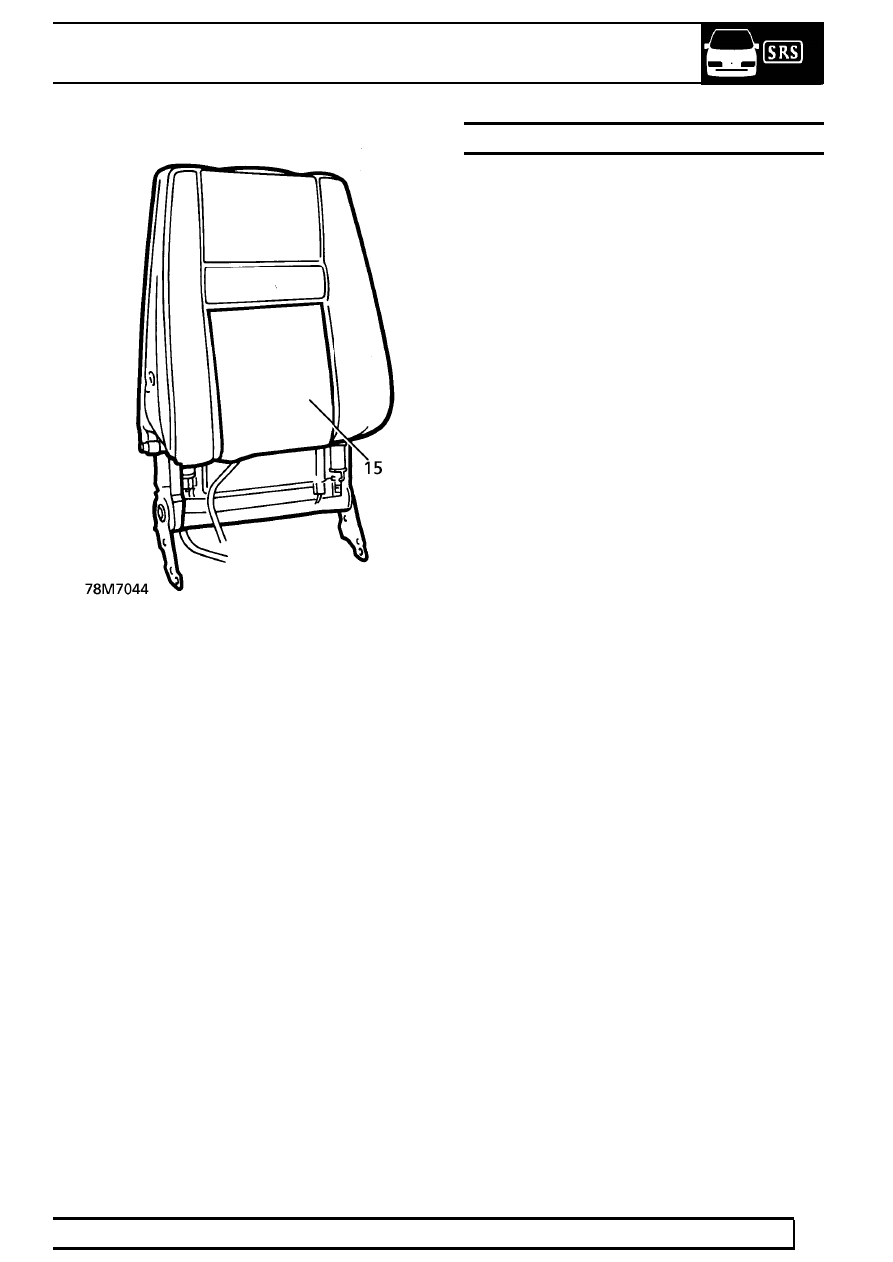

15. Remove foam.

NOTE: Heating element is integral with
foam.

SEATS

21

REPAIR

Refit

16. Reverse removal procedure.

LATCH REAR SQUAB

Service repair no - 78.80.16.

Remove

1. Lower rear seat squab.
2. Remove parcel tray and trim support panels.

See CHASSIS AND BODY, Repair.

3. Disconnect squab release rod from latch.
4. Remove 2 screws securing latch. Remove latch.

Refit

5. Reverse removal procedure.
6. Tighten latch securing screws to

14 Nm. (10

lbf.ft)

78

SEATS

NEW RANGE ROVER

22

REPAIR

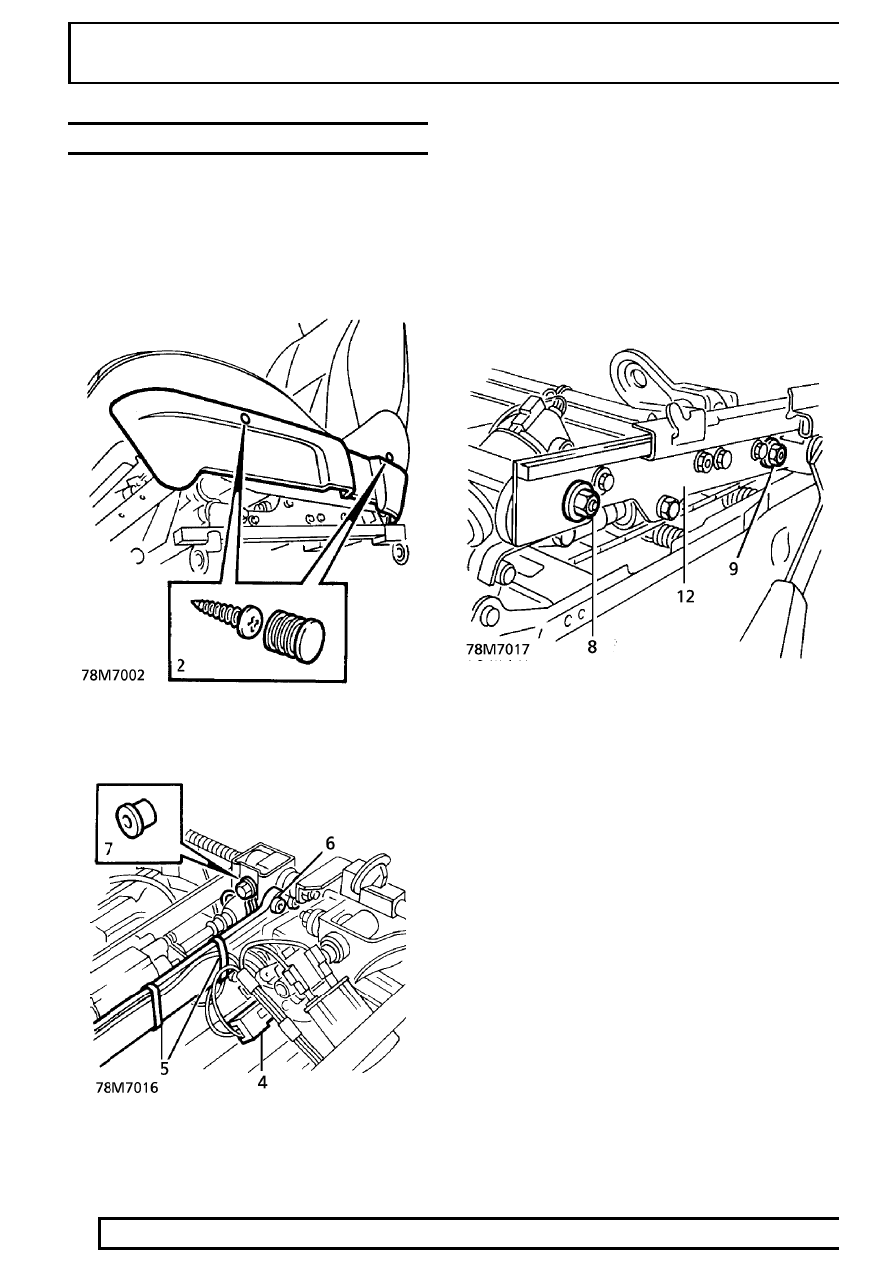

MOTOR FORWARD/REARWARD

Service repair no - 78.70.25

Remove

1. Remove front seat.

See this section.

2. Remove 2 plugs from seat inner valance

retaining screws. Remove 2 screws.

3. Remove inner valance.
4. Disconnect multiplug from forward/rear motor.

5. Release multiplug from bracket. Remove strap

securing motor harness to motor mounting
bracket.

6. Remove 2 screws securing motor mounting

bracket to gearbox bracket.

7. Remove bolt and shouldered spacer securing

gearbox to mounting bracket.

8. Remove rear nut securing forward/rear slide

bracket to cross tubes.

9. Slacken front nut securing forward/rear slide

bracket to cross tubes.

10. Remove spring clip securing drive cable cover to

gearbox.
