PANEL REPAIRS

5

BODY DIMENSIONS

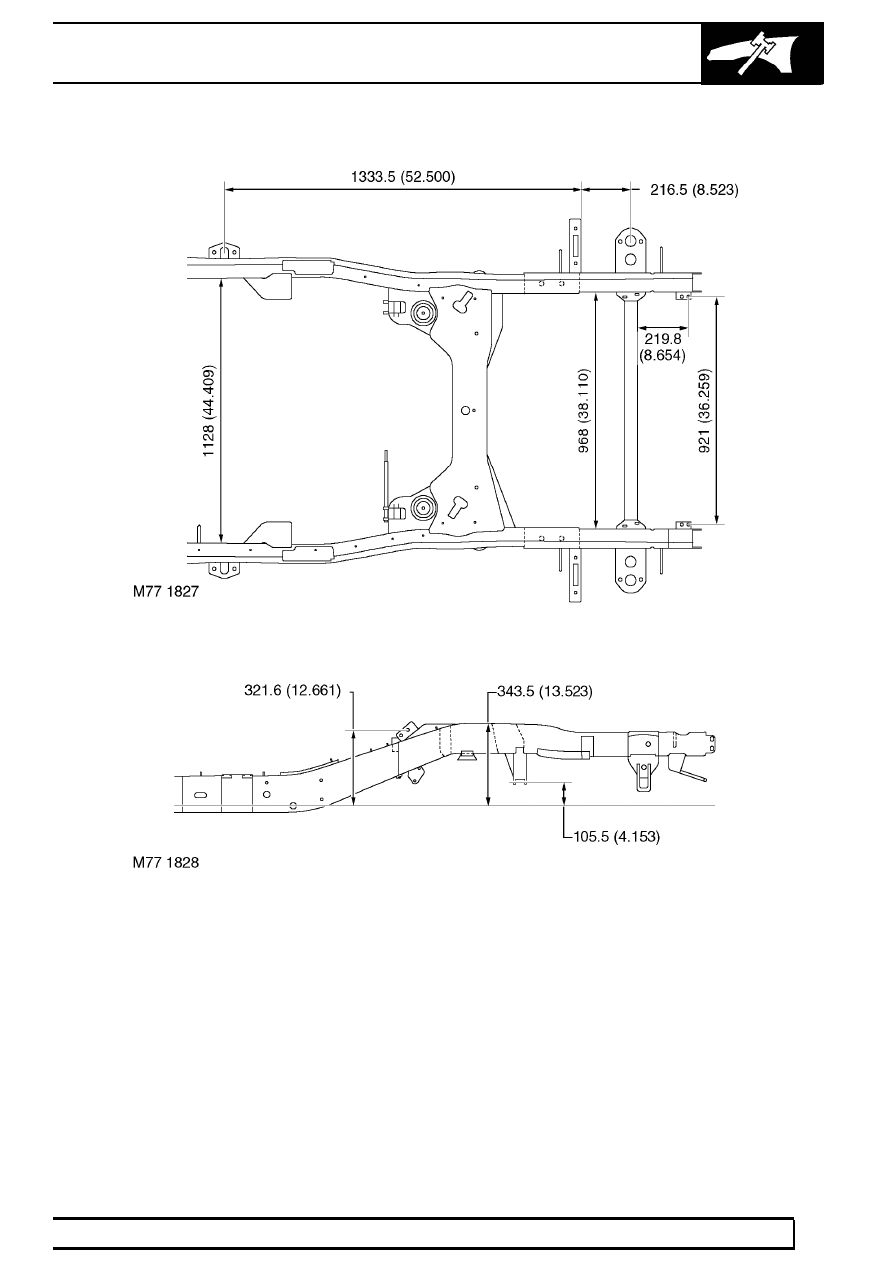

Additional Chassis dimensions (rear end)

77

PANEL REPAIRS

NEW RANGE ROVER

6

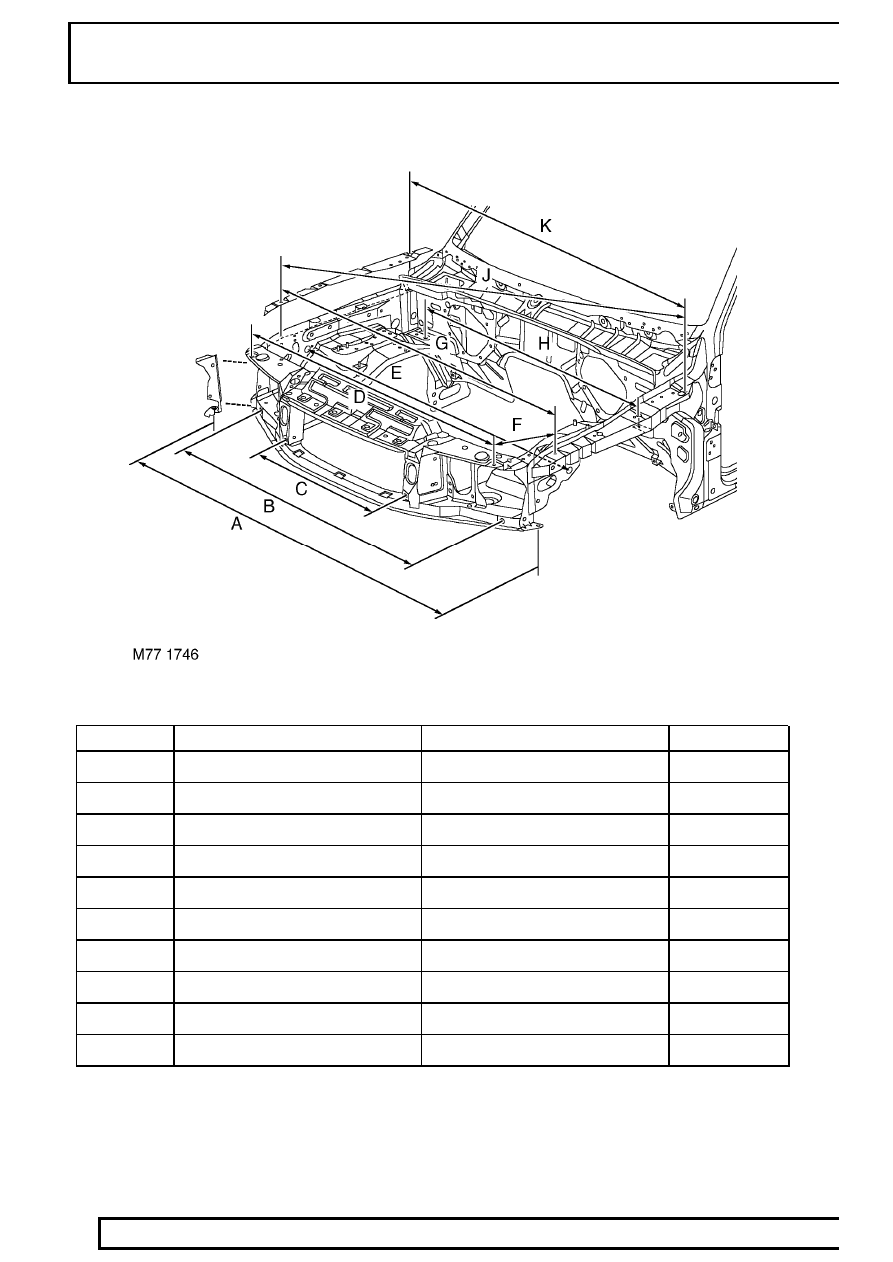

BODY DIMENSIONS

Body dimensions

ITEM

FROM

TO

DIMENSION

A

Wing, lower fixing hole - RH

Wing, lower fixing hole - LH

1712 (67.4)

B

Crossmember tooling hole - RH

Crossmember tooling hole - LH

1484.6 (58.45)

C

Grille location slot - RH

Grille location slot - LH

730 (28.74)

D

Headlamp fixing hole - RH

Headlamp fixing hole - LH

1468 (57.79)

E

Valance tooling hole - RH

Valance tooling hole - LH

1628.8 (64.12)

F

Headlamp fixing hole

Wing, front fixing hole

259.5 (10.22)

G

Wing, front fixing hole - RH

Wing, front fixing hole - LH

1668 (65.67)

H

Wheel arch tooling hole - RH

Wheel arch tooling hole - LH

1315 (51.77)

J

Wing, front fixing hole - RH

Wing, rear fixing hole - LH

1845.6 (72.66)

K

Wing, rear fixing hole - RH

Wing, rear fixing hole - LH

1696.1 (66.77)

Dimensions shown outside brackets are metric measurements (millimetres) and those inside brackets are imperial
measurements (inches).

PANEL REPAIRS

7

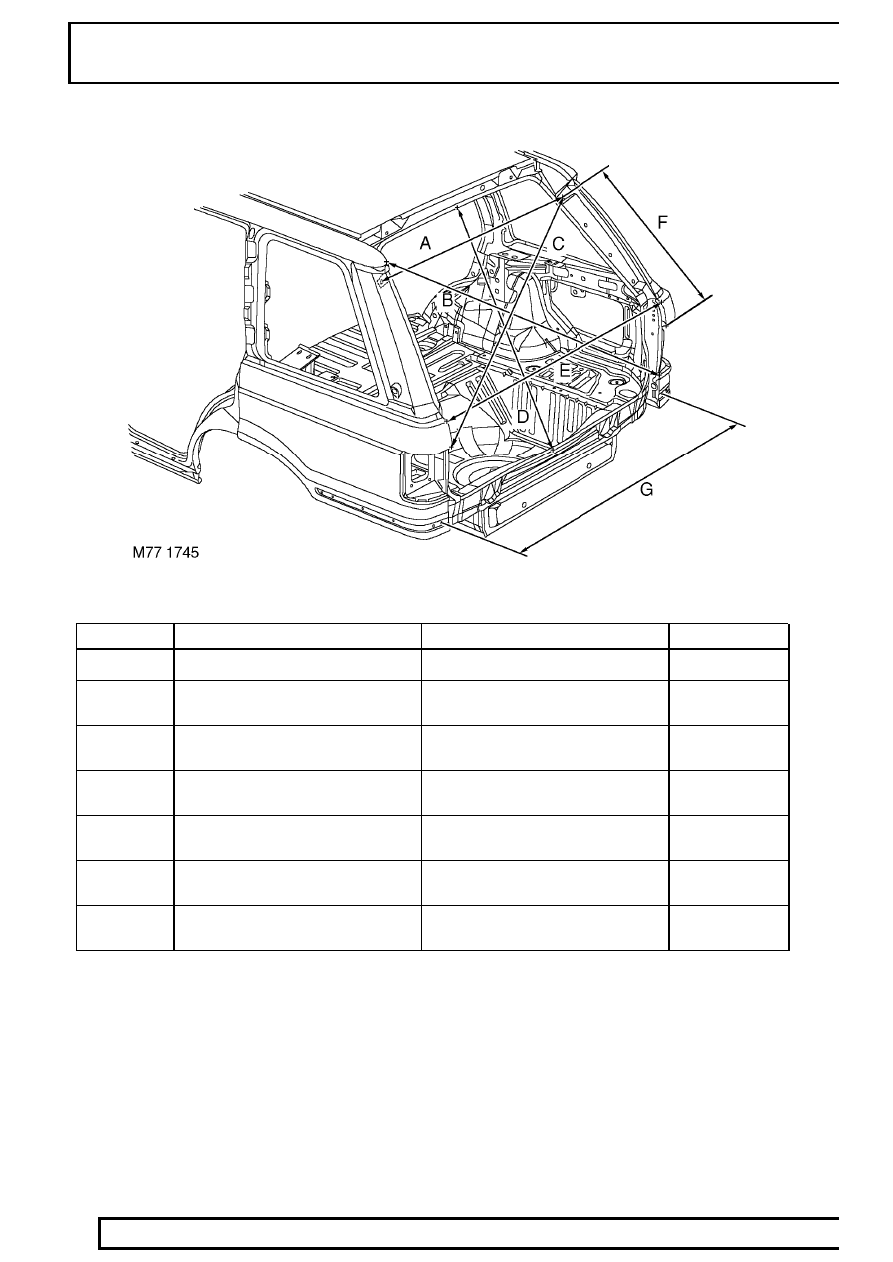

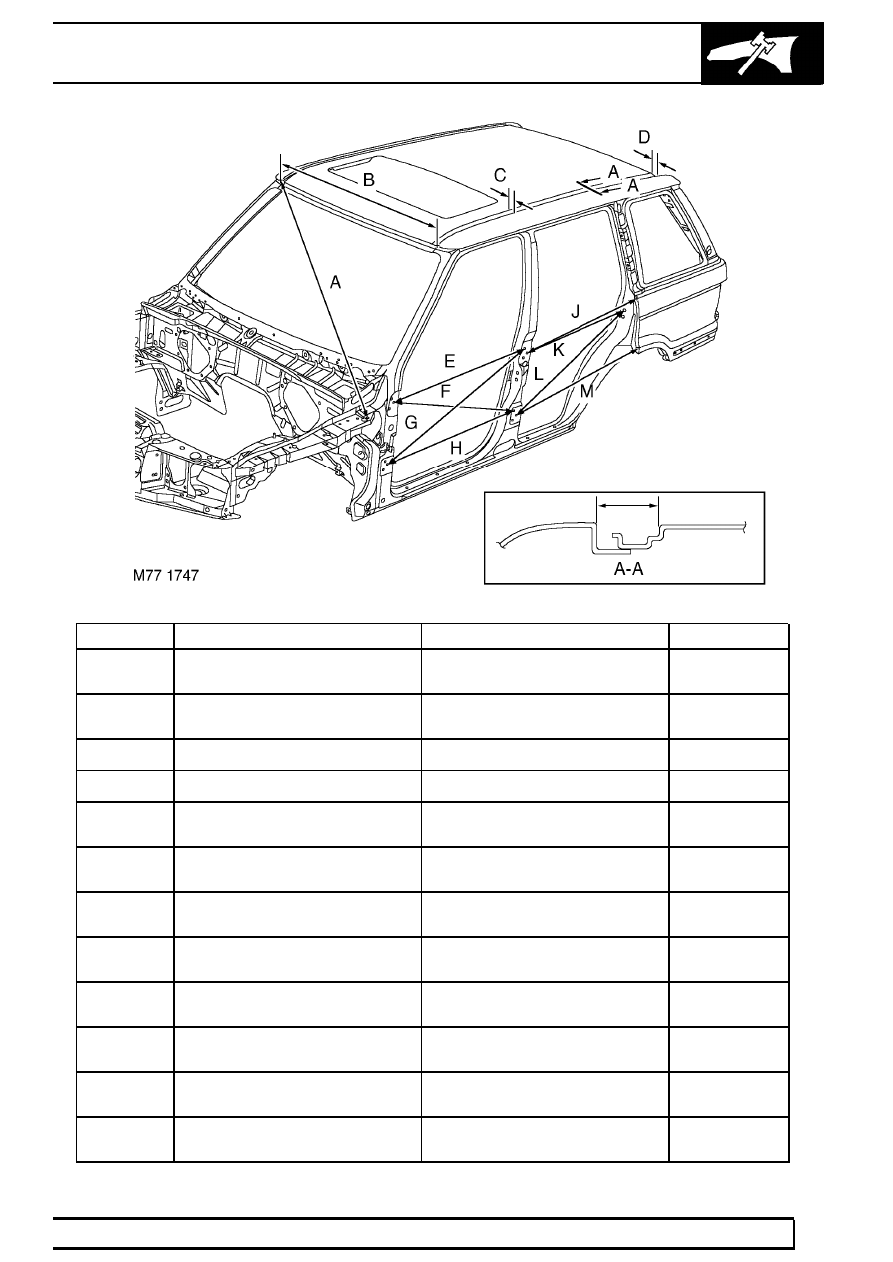

BODY DIMENSIONS

ITEM

FROM

TO

DIMENSION

A

Body side, top front corner point -

RH

Wing, rear fixing hole - LH

1758 (69.21)

B

Body side, top front corner point -

RH

Body side, top front corner point -

LH

1196 (47.09)

C

Roof, top break line

Body side, top break line

36.2 (1.42)

D

Roof, top break line

Body side, top break line

36.2 (1.42)

E

Top hinge fixing - rear hole - front

door

Top hinge fixing - top hole - rear

door

1061.1 (41.77)

F

Top hinge fixing - rear hole - front

door

Bottom hinge fixing - top hole -

rear door

1085.4 (42.73)

G

Bottom hinge fixing - rear hole -

front door

Top hinge fixing - top hole - rear

door

1140.9 (44.92)

H

Bottom hinge fixing - rear hole -

front door

Bottom hinge fixing - top hole -

rear door

1045.2 (41.15)

J

Top hinge fixing - middle hole -

rear door

Body side rear - corner point

973 (38.31)

K

Top hinge fixing - middle hole -

rear door

Striker - top fixing hole - rear door

932.8 (36.72)

L

Bottom hinge fixing - rear hole -

rear door

Striker - top fixing hole - rear door

1040.4 (40.96)

M

Bottom hinge fixing - rear hole -

rear door

Body side rear - corner point

1024.7 (40.34)

77

PANEL REPAIRS

NEW RANGE ROVER

8

BODY DIMENSIONS

ITEM

FROM

TO

DIMENSION

A

Gas strut spigot fixing hole - RH

Gas strut spigot fixing hole - LH

1175.4 (46.27)

B

Body side rear, lower intersection

point - RH

Body side rear, upper intersection

point - LH

1620.8 (63.81)

C

Gas strut spigot fixing hole - RH

Body side rear, middle intersection

point - LH

1483.2 (58.39)

D

Roof channel break line (centre

line of car)

Crossmember rear, top break line

(centre line of car)

1109.3 (43.67)

E

Body side rear, middle intersection

point - RH

Body side rear, middle intersection

point - LH

1415.6 (55.73)

F

Gas strut spigot fixing hole

Body side rear, middle intersection

point

727.2 (28.63)

G

Body side rear, trim fixing hole -

RH

Body side rear, trim fixing hole -

LH

727.2 (28.63)
