ZF AUTO

33

REPAIR

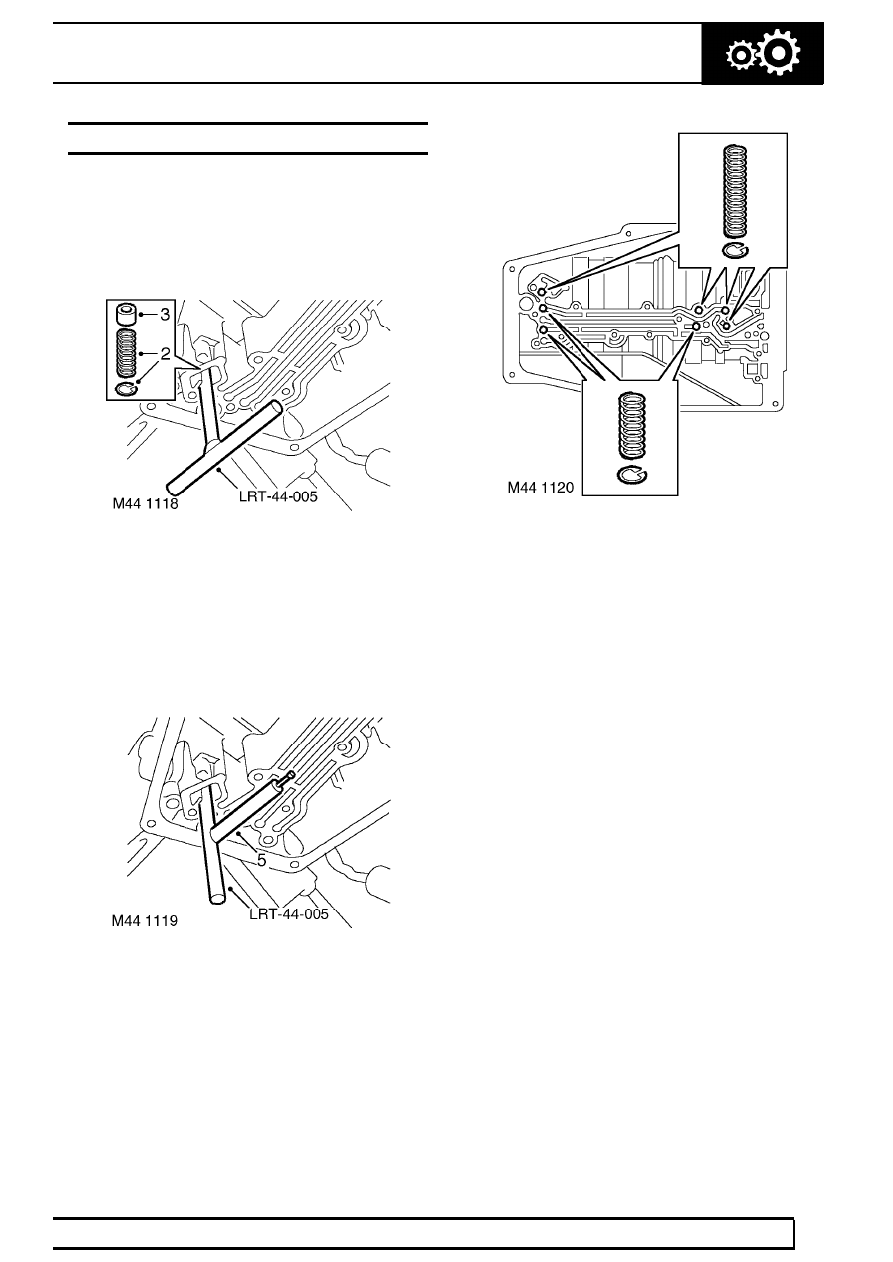

SEAL - VALVE BLOCK - SET

Service repair no - 44.20.13

Remove

1. Remove valve body assembly.

See this

section.

2. Remove circlips and springs from gearbox

casing noting location of long and short springs.

3. Remove and discard seals using LRT-44-005

from gearbox casing.

Refit

4. Clean gearbox casing, springs and circlips.

5. Fit new seals using LRT-44-005, ensure seals

are fully seated.

6. Position springs in their correct locations and

secure with circlips.

7. Fit valve body assembly.

See this section.

44

AUTOMATIC GEARBOX

NEW RANGE ROVER

34

REPAIR

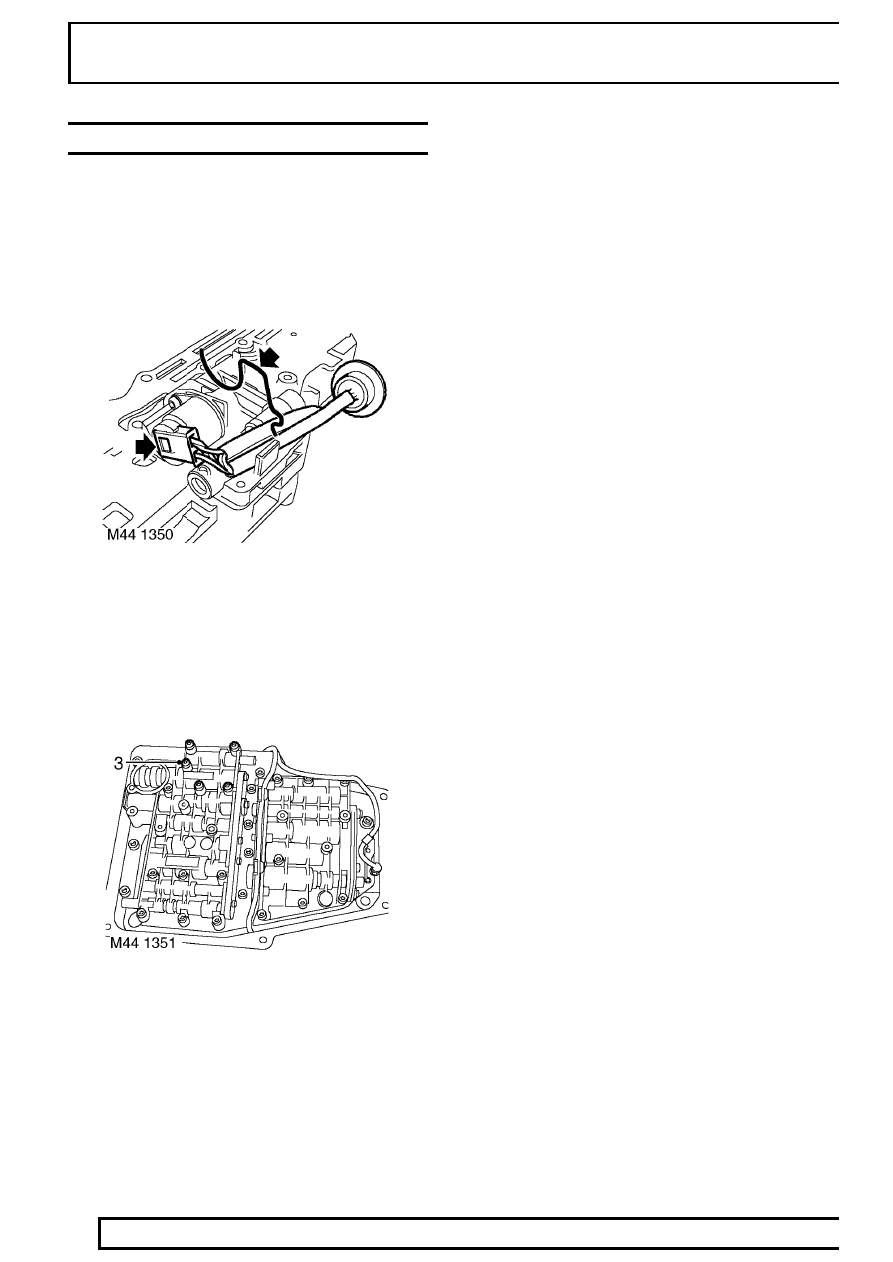

PRESSURE REGULATOR

Service repair no - 44.40.22

Remove

1. Remove valve body assembly.

See this

section.

2. Release and remove clip securing pressure

regulator solenoid valve harness to valve body.

3. Disconnect multiplug from pressure regulator

solenoid valve.

4. Remove 5 Torx screws securing pressure

regulator to valve body and remove pressure
regulator.

Refit

5. Clean pressure regulator and mating face with a

lint free cloth.

6. Position pressure regulator to valve body, fit

Torx screws and tighten to

8 Nm (6lbf. ft).

7. Connect multiplug to pressure regulator solenoid

valve, fit clip and secure harness to valve body.

ZF AUTO

35

REPAIR

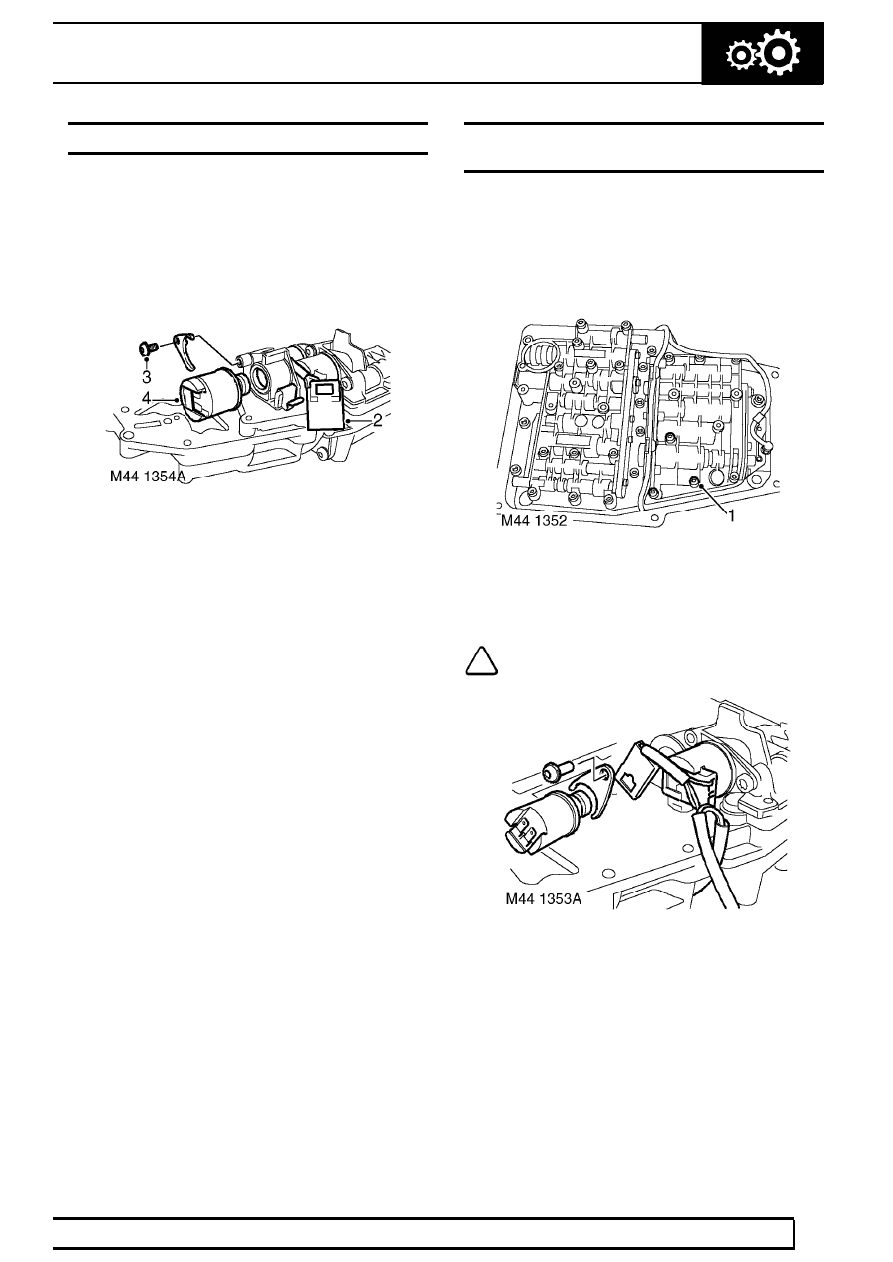

LOCK-UP SOLENOID VALVE (MV 3)

Service repair no - 44.15.35

Remove

1. Remove valve body assembly.

See this

section.

2. Disconnect multiplug from lock-up solenoid valve

and release harness from clip.

3. Remove Torx screw and retaining fork securing

solenoid valve to valve body.

4. Remove solenoid valve from valve body.

Refit

5. Clean lock-up solenoid valve with lint free cloth.
6. Position solenoid valve in valve body.
7. Position retaining fork, fit and tighten Torx screw

to

8 Nm (6lbf. ft).

8. Connect multiplug to lock-up solenoid valve and

secure harness in clip.

9. Fit valve body assembly.

See this section.

SOLENOIDS - SHIFT CONTROL VALVES (MV 1
and 2)

Service repair no - 44.15.45

Remove

1. Remove valve body assembly.

See this

section.

2. Remove 3 Torx screws securing lock-up

solenoid valve assembly to valve body and
move solenoid aside.

NOTE: This is to gain access to remove
Torx screw and MV2 shift control valve.

3. Note their fitted position and disconnect

multiplugs from shift control valves MV 1 and MV
2.

4. Remove Torx screw and retaining fork securing

MV2 shift control solenoid valve to valve body.
Note that the tag on the retaining fork faces
towards the valve body.

5. Remove shift control valve from valve body.

44

AUTOMATIC GEARBOX

NEW RANGE ROVER

36

REPAIR

Refit

6. Clean MV2 shift control solenoid valve with lint

free cloth.

7. Position MV2 shift control solenoid valve to valve

body.

8. Position retaining fork, fit Torx screw and tighten

to

8 Nm (6lbf. ft).

9. Connect multiplugs to both shift control solenoid

valves.

10. Clean lock-up solenoid valve assembly with a

lint-free cloth.

11. Position lock-up valve assembly, assembly,fit

and tighten Torx screws to

8 Nm (6lbf. ft).

12. Fit valve body assembly.

See this section.

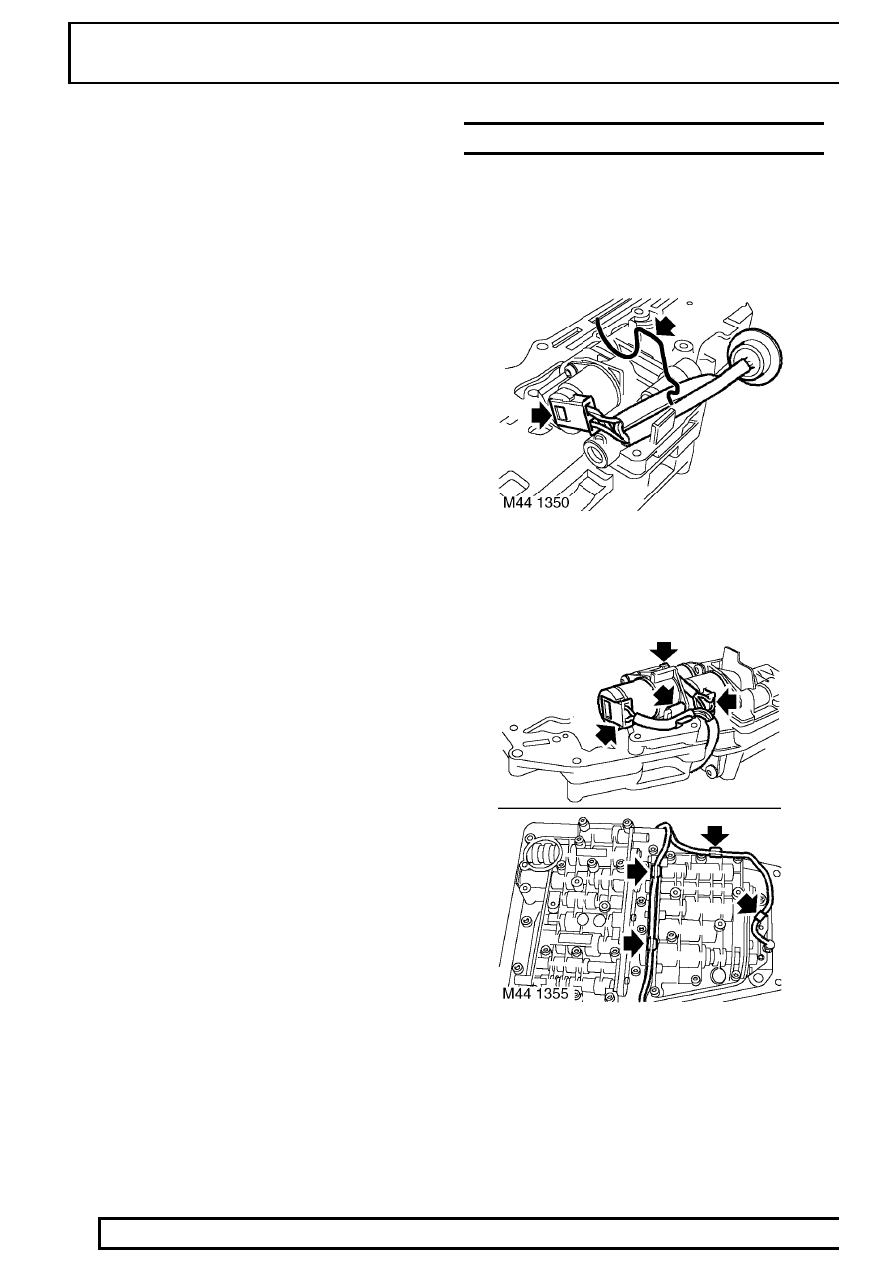

HARNESS - SOLENOID VALVES

Service repair no - 44.15.52

Remove

1. Remove valve body assembly.

See this

section.

2. Release and remove clip securing pressure

regulator solenoid harness to valve body.

3. Disconnect multiplug from pressure regulator

solenoid valve.

4. Disconnect multiplugs from lock-up solenoid

valve, shift control solenoid valves MV 1 and MV
2.

5. Release harness from 5 clips on valve body and

remove harness.
