Range Rover. Manual - part 70

EMISSION CONTROL

1

REPAIR

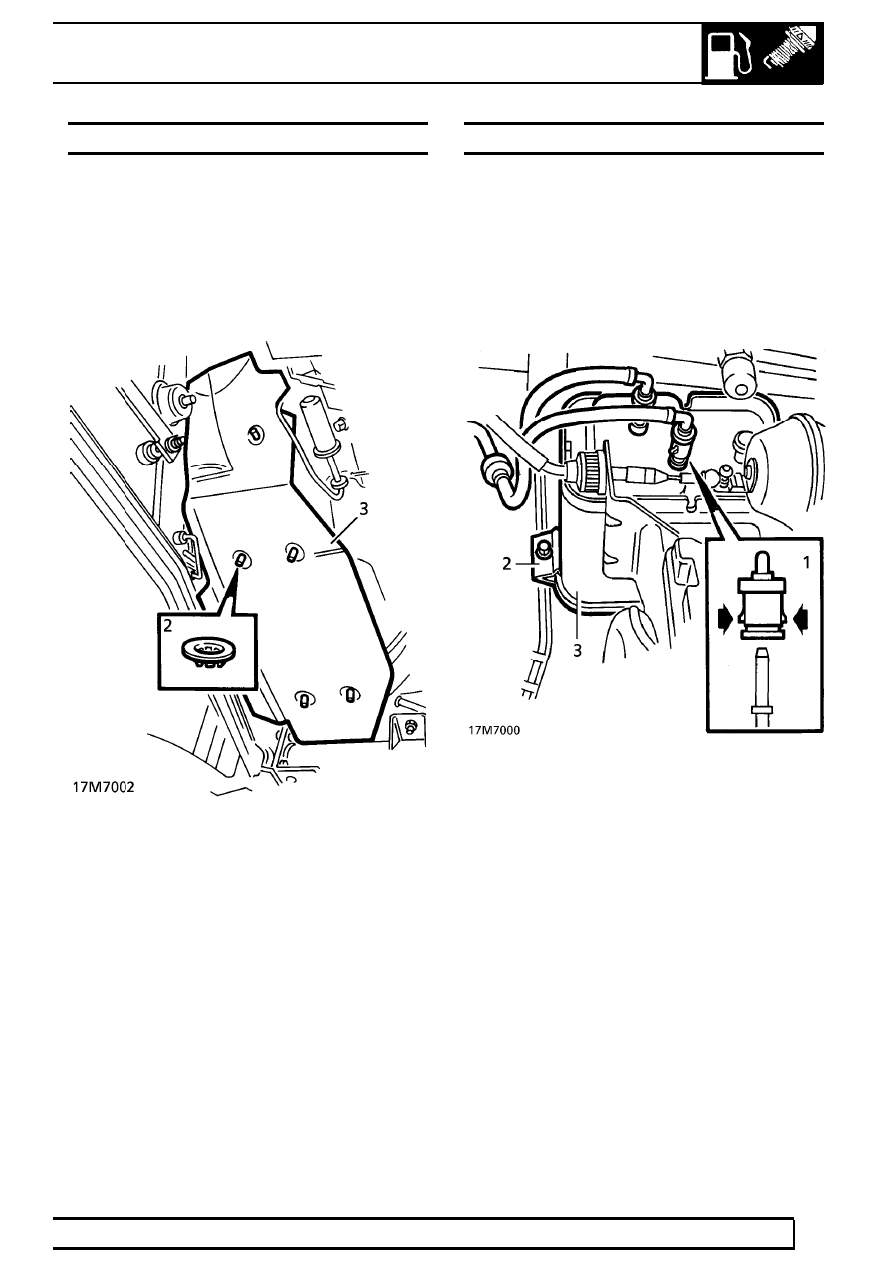

CATALYST HEAT SHIELDS

Service repair no - 17.50.05

Remove

1. Remove exhaust front pipe.

See MANIFOLD

AND EXHAUST SYSTEM, Repair.

2. Remove 5 retaining washers securing heat

shield to floor pan studs.

3. Remove heat shield. Discard retaining washers.

Refit

4. Reverse removal procedure.

EVAP CANISTER - PRE-ADVANCED EVAPS

Service repair no - 17.15.13

Remove

1. Disconnect fuel tank vapour and purge valve

hoses from canister.

2. Remove bolt and clamp plate securing canister

to mounting plate.

3. Remove EVAP canister.

Refit

4. Reverse removal procedure.

17

EMISSION CONTROL

NEW RANGE ROVER

2

REPAIR

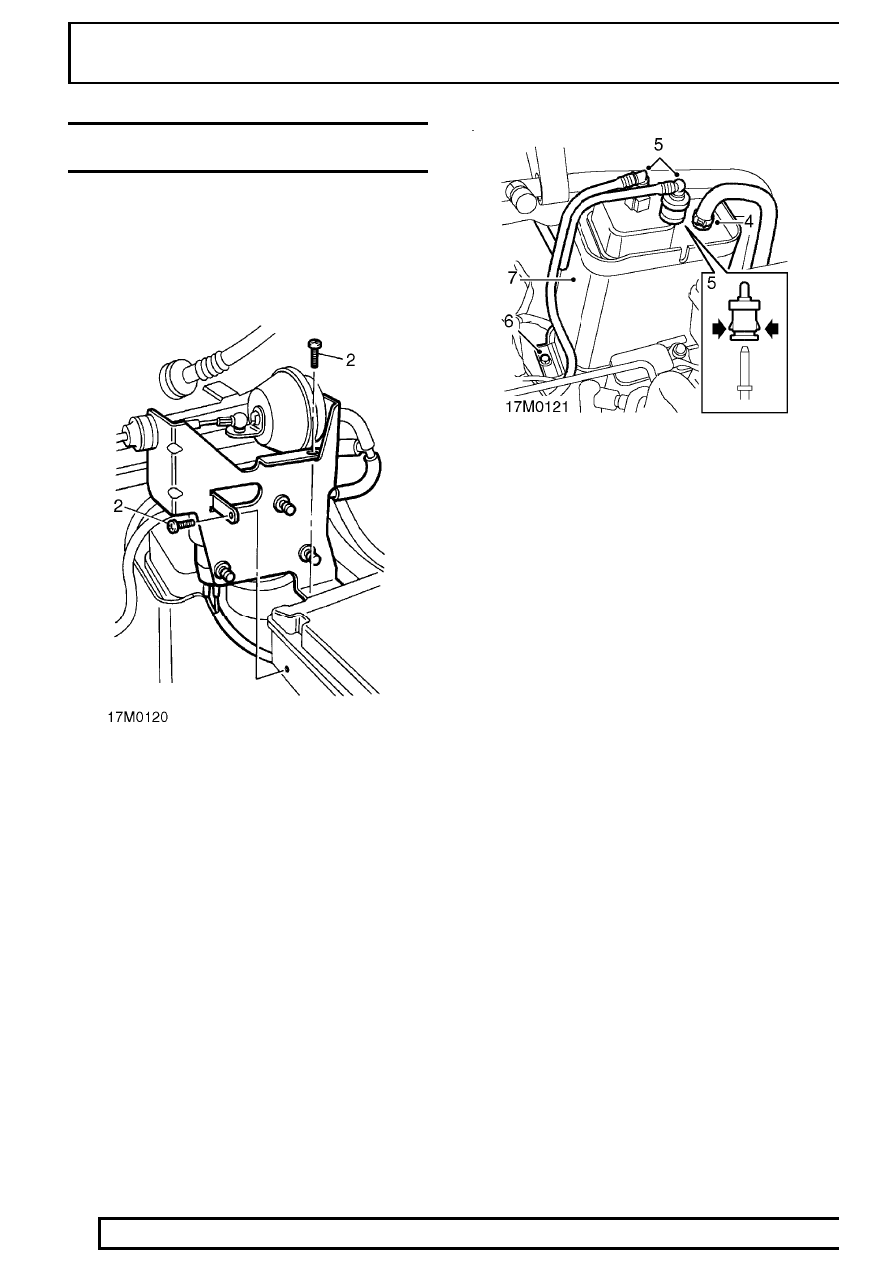

EVAP CANISTER - ADVANCED EVAPS (up to
99MY)

Service repair no - 17.15.13

Remove

1. Disconnect battery earth lead.

2. Remove 2 screws securing cruise control

actuator bracket to suspension control box.

3. Position cruise control actuator assembly aside.

4. Release clip securing vent solenoid hose to

cannister and disconnect hose.

5. Release vent and purge quickfit connectors from

canister.

6. Remove bolt securing canister to mounting

bracket and collect clamp plate.

7. Remove canister.

Refit

8. Position canister to mounting bracket.
9. Position clamp plate and secure canister to

bracket with bolt.

10. Connect purge and vent hoses to cannister,

ensuring that quickfit connectors correctly
engage.

11. Connect vent solenoid hose to canister and

secure clip.

12. Align cruise control actuator bracket to

suspension control box and secure with screws.

13. Connect battery earth lead.

EMISSION CONTROL

3

REPAIR

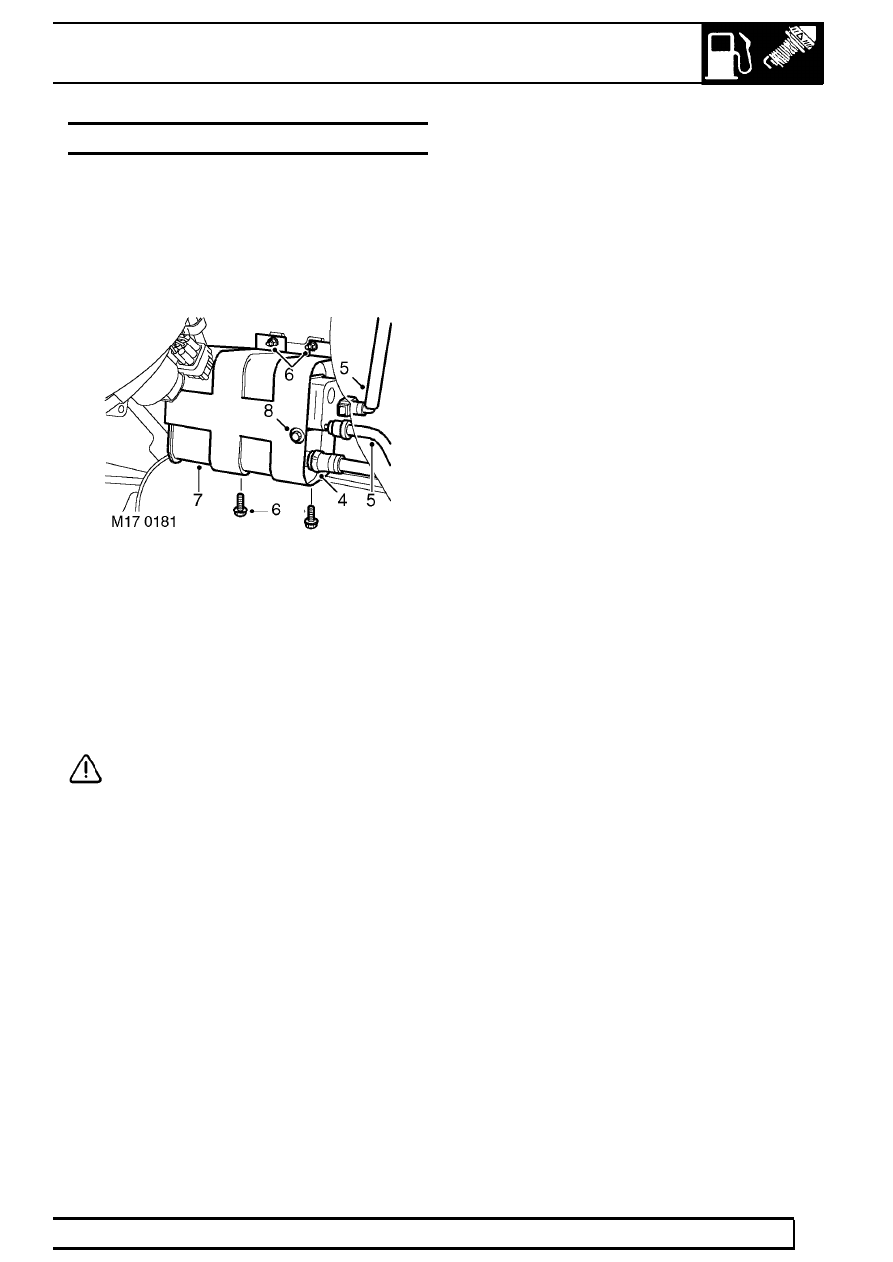

EVAP CANISTER - from 99MY

Service repair no - 17.15.13

Remove

1. Release fixings and remove battery cover.
2. Disconnect battery earth lead.
3. Raise vehicle on lift.

4. Release clip and disconnect air hose from

canister.

5. Release and remove purge and tank pipes from

canister.

6. Remove 2 nuts and 2 bolts securing EVAP

canister to chassis.

7. Remove EVAP canister.
8. Remove bolt securing bracket to canister and

remove canister.

CAUTION: Plug the connections.

Refit

9. Fit bracket to canister and secure with bolt.

10. Fit canister to chassis and secure with nuts and

bolts.

11. Ensure all connections are clean.
12. Connect purge and tank pipes to canister.
13. Connect air hose to canister and secure hose

with clip.

14. Lower vehicle.
15. Connect battery earth lead.
16. Fit battery cover and secure with fixings.

17

EMISSION CONTROL

NEW RANGE ROVER

4

REPAIR

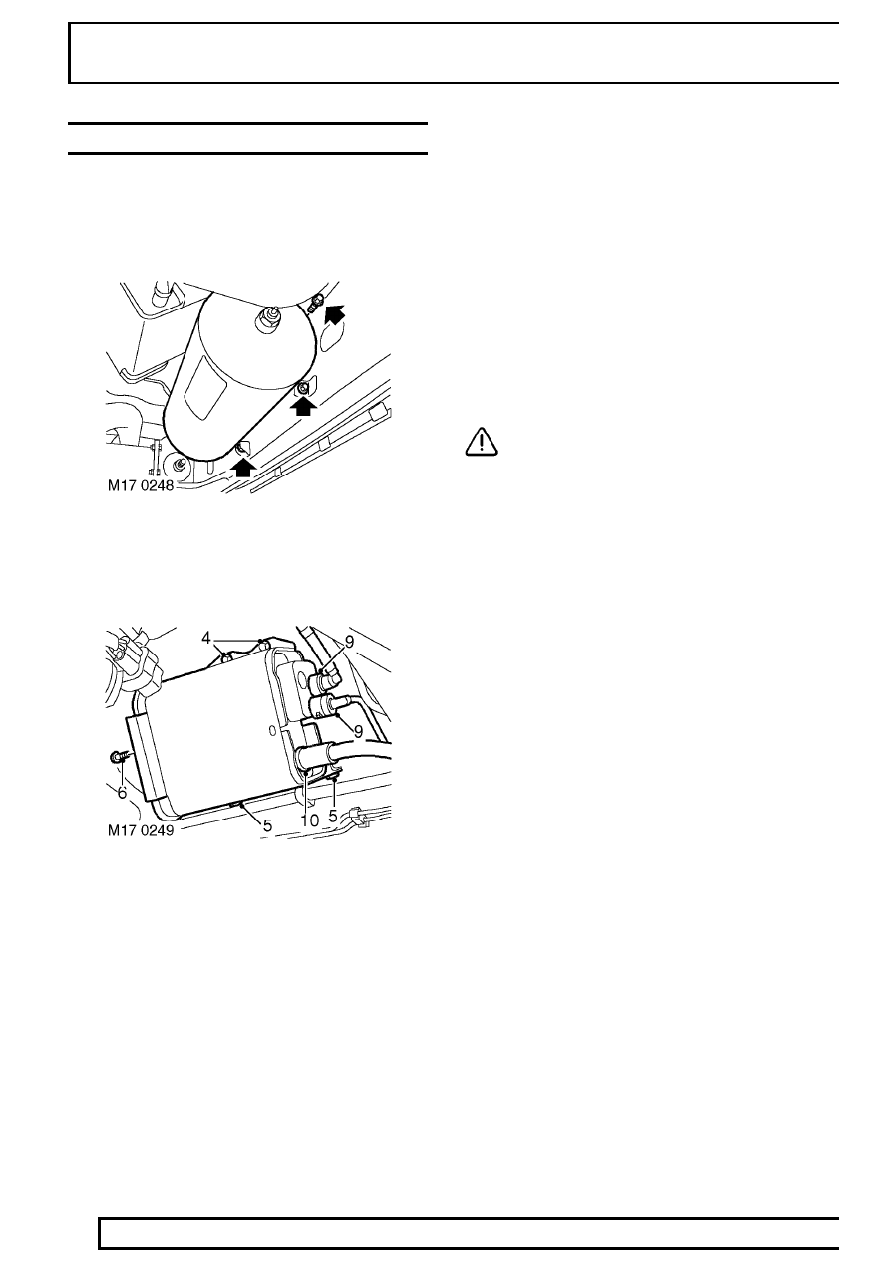

EVAP CANISTER - LEVS

Service repair no - 17.15.13

Remove

1. Raise vehicle on 4 post ramp.

2. Remove 3 bolts securing air suspension

reservoir to mounting brackets.

3. Release air suspension reservoir and carefully

move aside.

4. Remove 2 bolts securing EVAP canister

mounting bracket to body.

5. Remove 2 nuts securing EVAP canister

mounting bracket to body.

6. Remove bolt securing EVAP canister to

mounting bracket. Collect nut and mounting
bracket.

7. Remove mounting bracket.
8. Position cloth to absorb any fuel spillage.
9. Release purge and tank vent pipes from EVAP

canister.

10. Remove clip securing CVS valve pipe to EVAP

canister.

11. Release pipe from EVAP canister and remove

canister.

CAUTION: Plug the connections.

Refit

12. Remove plugs and ensure all connections are

clean.

13. Connect CVS valve pipe to EVAP canister and

secure with clip.

14. Connect purge and tank vent pipes to EVAP

canister.

15. Position mounting bracket to EVAP canister and

secure with bolt.

16. Position mounting bracket to body and secure

with nuts.

17. Fit and tighten bolts securing mounting bracket

to body.

18. Lower vehicle.
