EMISSION CONTROL

5

REPAIR

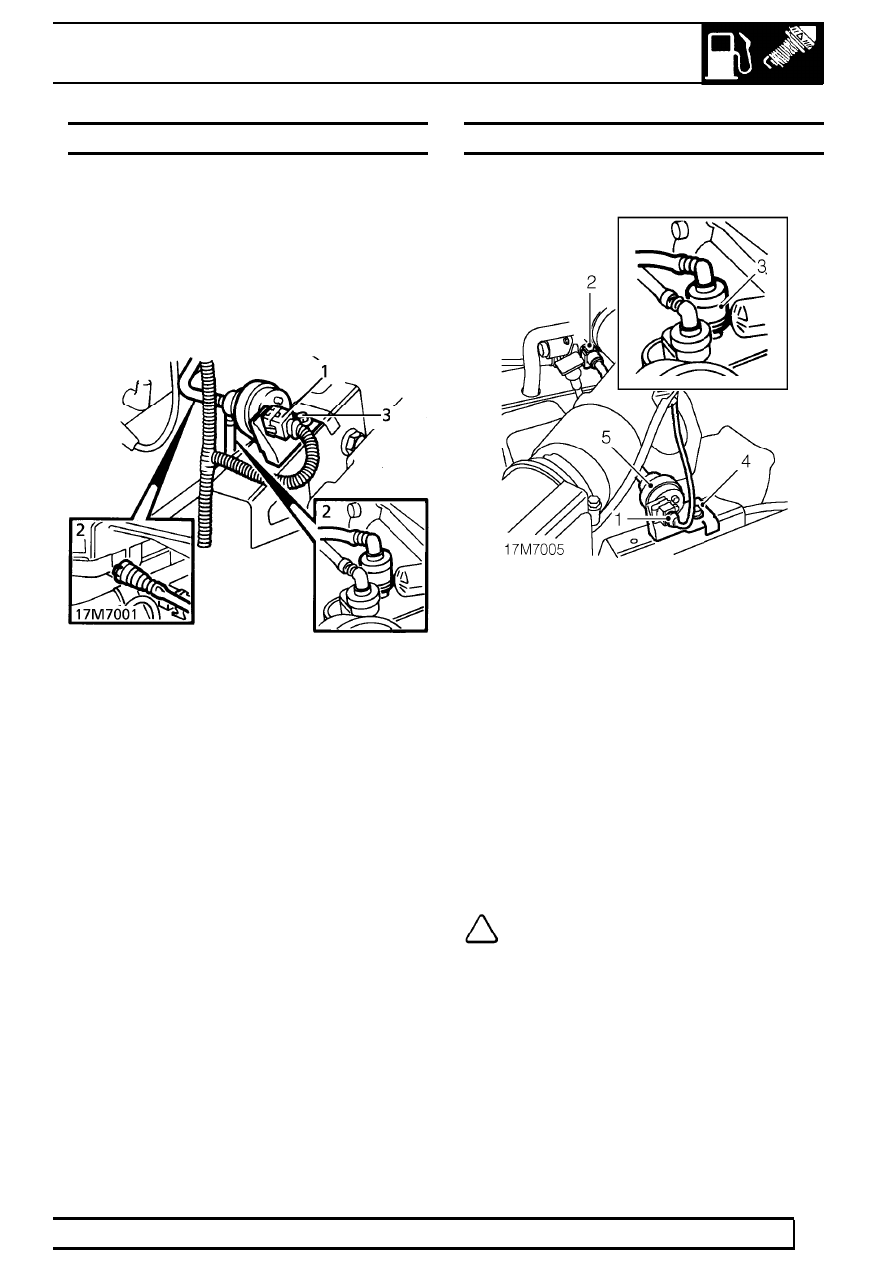

PURGE VALVE - up to 97MY

Service repair no - 17.15.39

Remove

1. Disconnect multiplug from purge valve.
2. Disconnect hoses from EVAP canister and ram

pipe housing.

3. Remove bolt securing valve to shock absorber

turret. Remove purge valve.

Refit

4. Reverse removal procedure.

PURGE VALVE - 97MY to 99MY

Service repair no - 17.15.39

Remove

1. Disconnect multiplug from purge valve.
2. Depress quick release connector tabs and

disconnect hose from throttle housing.

3. Depress quick release connector tabs and

disconnect hose from EVAP canister.

4. Remove bolt securing purge valve to shock

absorber turret.

5. Remove purge valve.

Refit

6. Position purge valve to shock absorber turret.
7. Fit and tighten bolt securing purge valve to

shock absorber turret.

8. Clean hose connections.
9. Connect hoses to EVAP canister and throttle

housing.

NOTE: Ensure connections are correctly
engaged by gently pulling hose
connections.

10. Connect multiplug to purge valve.

17

EMISSION CONTROL

NEW RANGE ROVER

6

REPAIR

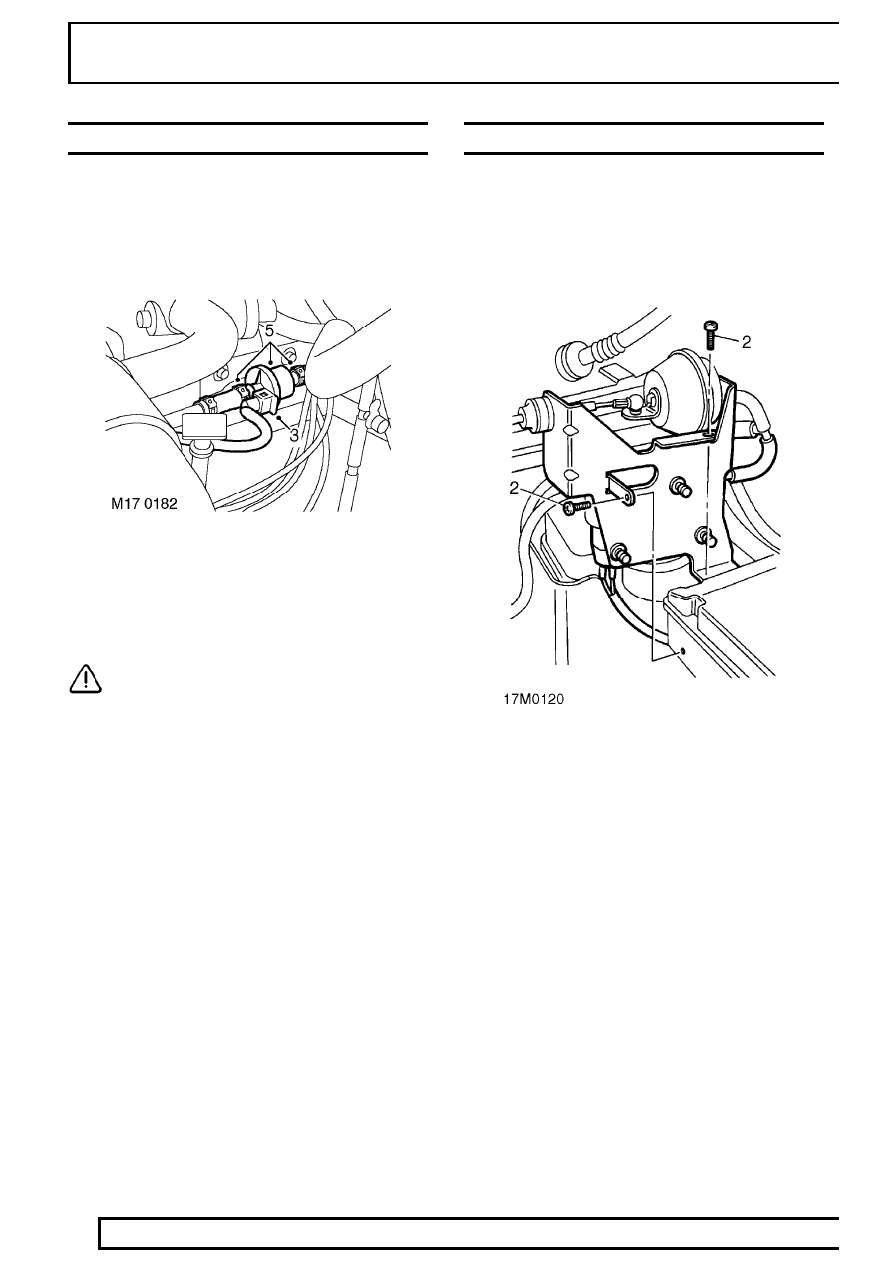

PURGE VALVE - from 99MY

Service repair no - 17.15.39

Remove

1. Release fixings and remove battery cover.
2. Disconnect battery earth lead.

3. Disconnect multiplug from purge control valve.
4. Release purge control valve and hoses from

clips.

5. Disconnect hoses from purge control valve and

remove valve.

CAUTION: Plug the connections.

Refit

6. Position purge control valve, connect hoses and

secure with clips.

7. Fit purge control valve and hoses to clips.
8. Connect multiplug to purge control valve.
9. Connect battery earth lead.

10. Fit battery cover and secure with fixings.

EVAP CANISTER VENT SOLENOID - up to 99MY

Service repair no - 17.15.47

Remove

1. Disconnect battery earth lead.

2. Remove 2 screws securing cruise control

actuator bracket to suspension control box.

3. Position cruise control actuator assembly aside.

EMISSION CONTROL

7

REPAIR

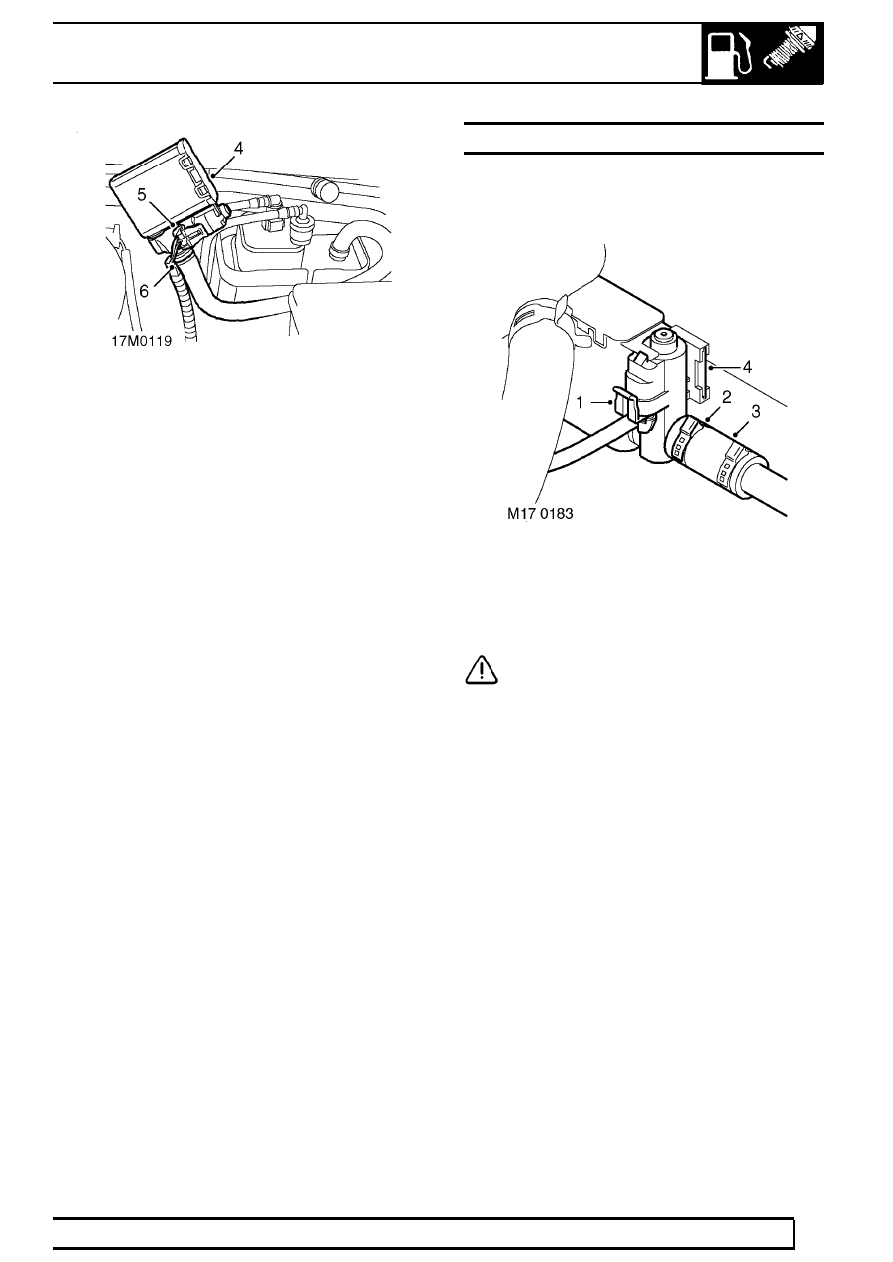

4. Release vent solenoid from EVAP canister

bracket for access to hose clip and connector.

5. Disconnect multiplug from vent solenoid.
6. Release clip and remove vent solenoid from

hose.

Refit

7. Fit vent solenoid to hose and secure hose clip.
8. Connect multiplug to vent solenoid.
9. Position vent solenoid to bracket and engage

clip.

10. Align cruise control actuator bracket to

suspension control box and secure with screws.

11. Connect battery earth lead.

EVAP CANISTER VENT SOLENOID - from 99MY

Service repair no - 17.15.47

Remove

1. Disconnect multiplug from vent solenoid.
2. Remove clip securing hose to vent solenoid.
3. Disconnect hose from vent solenoid.

CAUTION: Plug the connections.

4. Release clip and remove vent solenoid from

bracket.

Refit

5. Fit vent solenoid to bracket.
6. Connect hose to vent solenoid.
7. Fit clip to secure hose to vent solenoid.
8. Connect multiplug to vent solenoid.

17

EMISSION CONTROL

NEW RANGE ROVER

8

REPAIR

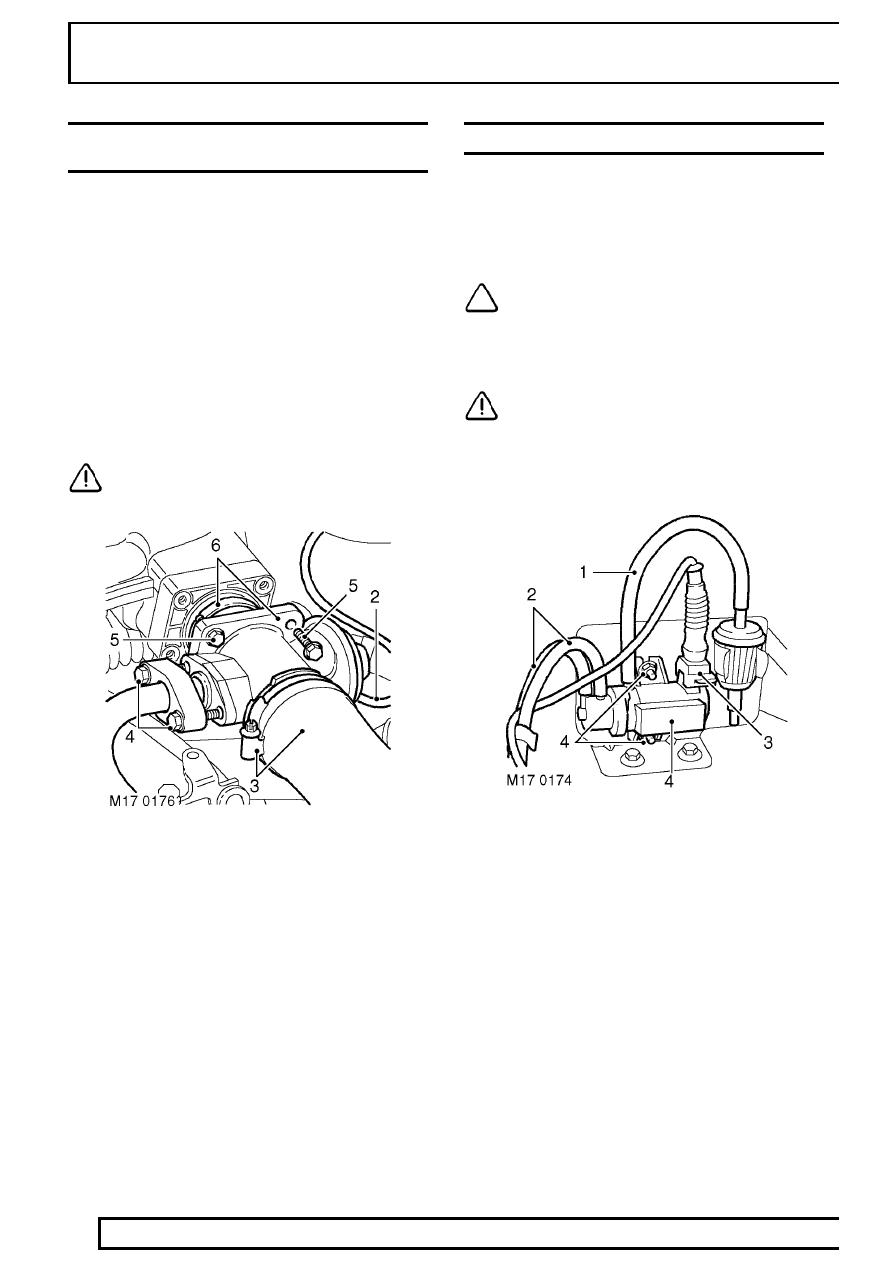

EXHAUST GAS RECIRCULATION (EGR) VALVE -
DIESEL

Service repair no - 17.45.01

Remove

1. Disconnect battery negative terminal.
2. Disconnect vacuum hose from EGR valve.
3. Slacken clip and disconnect intercooler hose

from EGR valve.

4. Remove 2 bolts securing EGR pipe to EGR

valve.

5. Remove 4 bolts securing EGR valve to intake

manifold.

6. Remove EGR valve and collect seal from intake

manifold.

CAUTION: Care must be taken when
extracting seal to ensure recess in intake
manifold is not damaged.

7. Clean sealing faces of manifold, EGR valve and

EGR pipe.

Refit

8. Fit new seal to intake manifold recess.
9. Position EGR valve to intake manifold and

secure with bolts. Tighten bolts to

10 Nm (7

lbf.in).

10. Engage EGR pipe to valve, align flange and

secure with bolts. Tighten bolts to

22 Nm (16

lbf.in).

11. Connect intercooler hose to EGR valve and

secure with clip.

12. Connect vacuum hose to EGR valve.
13. Connect battery negative terminal.

MODULATOR VALVE - EGR

Service repair no - 17.45.04

Remove

1. Disconnect vent hose from solenoid valve.

NOTE: Record hose positions to aid
connection.

2. Disconnect EGR valve and vacuum pump hoses

from solenoid valve.

CAUTION: Plug the connections.

3. Disconnect multiplug from solenoid valve.
4. Remove 2 nuts securing solenoid valve to

mounting and remove valve.

Refit

5. Fit solenoid valve to mounting and secure with

nuts.

6. Connect multiplug to valve.
7. Connect vent hose and vacuum hoses to

solenoid valve.
