LAND ROVER V8

51

REPAIR

8. Inspect tappet body for excessive wear or

scoring.

NOTE: If scoring or deep wear patterns
extend up to oil feed area, replace tappet.

9. Inspect pushrod seats in tappets. If surface is

rough or pitted, replace tappet.

10. Clean and inspect tappet bores in engine block.
11. Ensure that tappets rotate freely in their

respective bores.

12. Inspect pushrods for straightness.
13. Inspect pushrod contact surfaces. If surfaces are

rough or pitted, replace pushrod.

14. Inspect pushrod seats in valve rocker arms. If

surfaces are rough or pitted, replace rocker arm.

Refit

15. Immerse tappets in clean engine oil.
16. Lubricate tappet bores with clean engine oil.
17. Refit tappets in removed order.
18. Refit pushrods in removed order.
19. Refit rocker shaft assemblies.

See this section.

20. Refit inlet manifold gasket.

See MANIFOLD

AND EXHAUST SYSTEM, Repair.

21. Reconnect battery negative lead.

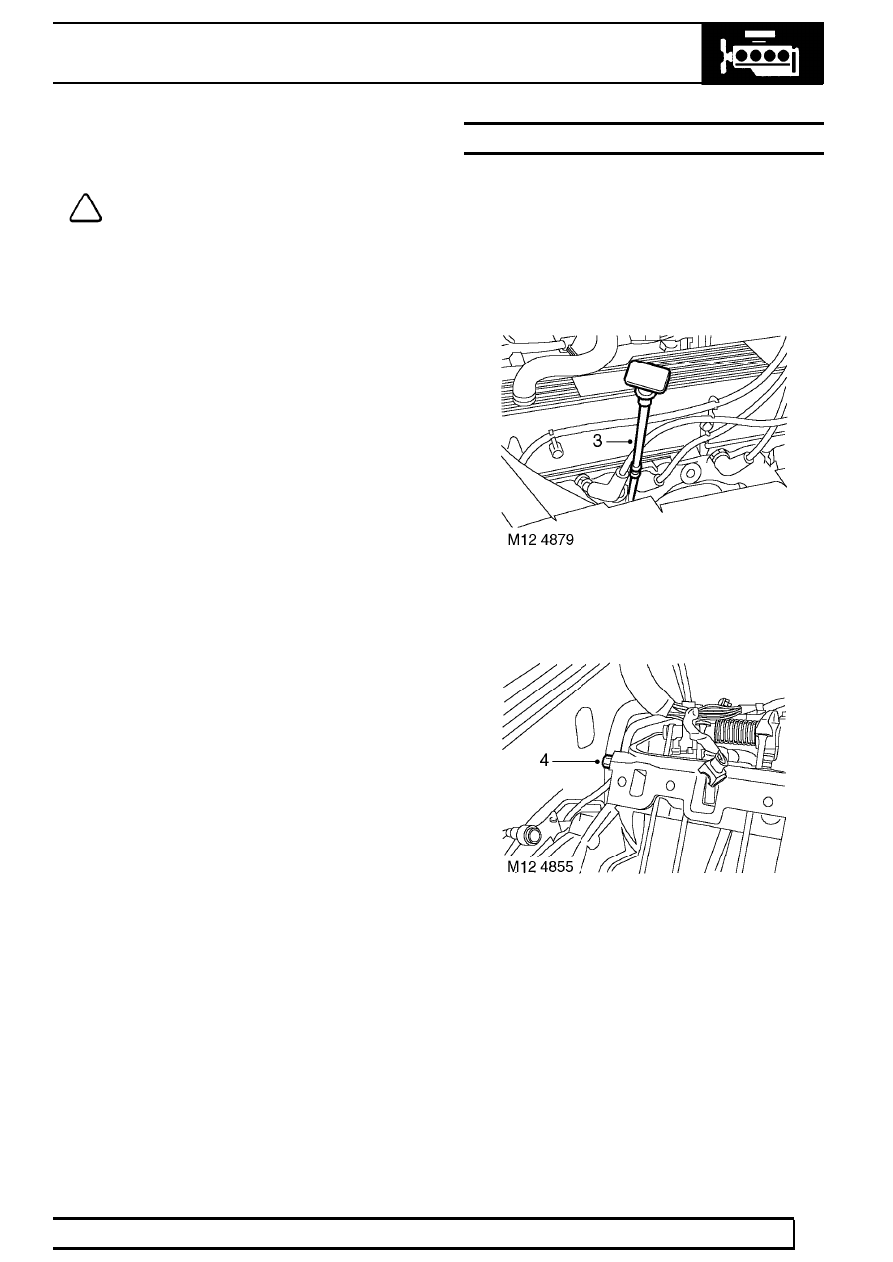

CYLINDER HEAD GASKET (LH) - from 99MY

Service repair no - 12.29.02

Remove

1. Remove inlet manifold gasket

See MANIFOLD

AND EXHAUST SYSTEM, Repair.

2. Remove exhaust manifold gasket

See

MANIFOLD AND EXHAUST SYSTEM, Repair.

3. Remove dipstick and dipstick tube. Remove four

screws securing rocker cover and remove rocker
cover.

4. Remove bolt securing engine harness to rear of

cylinder head.

12

ENGINE

NEW RANGE ROVER

52

REPAIR

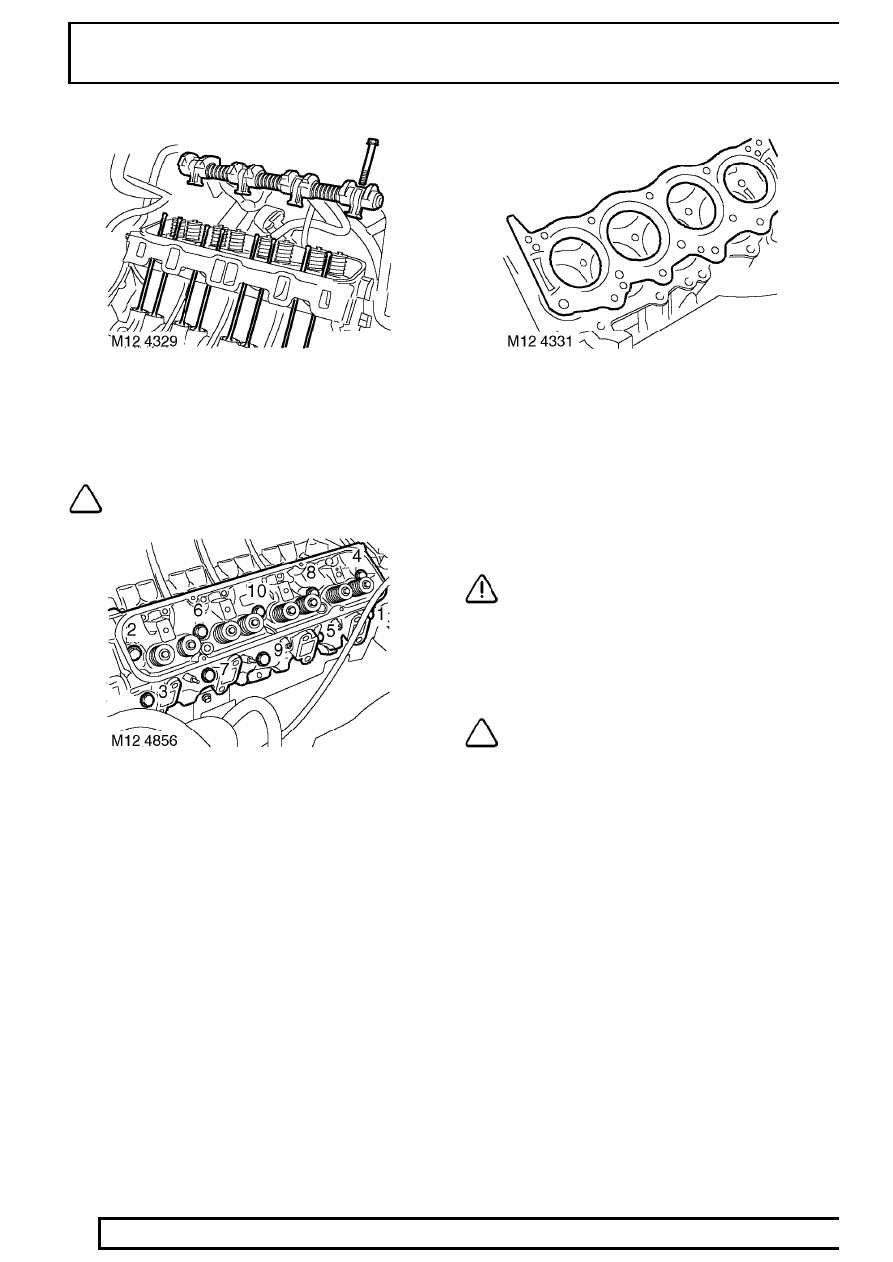

5. Progressively remove 4 bolts securing rocker

shaft and remove rocker shaft.

6. Remove push rods.

NOTE: Store push rods in their fitted
order.

7. In the sequence shown remove 10 bolts

securing the cylinder head to block.

8. Remove cylinder head.

9. Remove cylinder head gasket.

Refit

10. Clean mating faces of cylinder block and head

using suitable gasket removal spray and a
plastic scraper, ensure that bolt holes in block
are clean and dry.

CAUTION: Do not use metal scraper or
machined surfaces may be damaged.

11. Check head and block faces for warping and

pitting.

12. Fit cylinder head gasket with the word TOP

uppermost.

NOTE: Gasket must be fitted dry.

13. Carefully fit cylinder head and locate on dowels.
14. Lightly lubricate new cylinder head bolt threads

with clean engine oil.

LAND ROVER V8

53

REPAIR

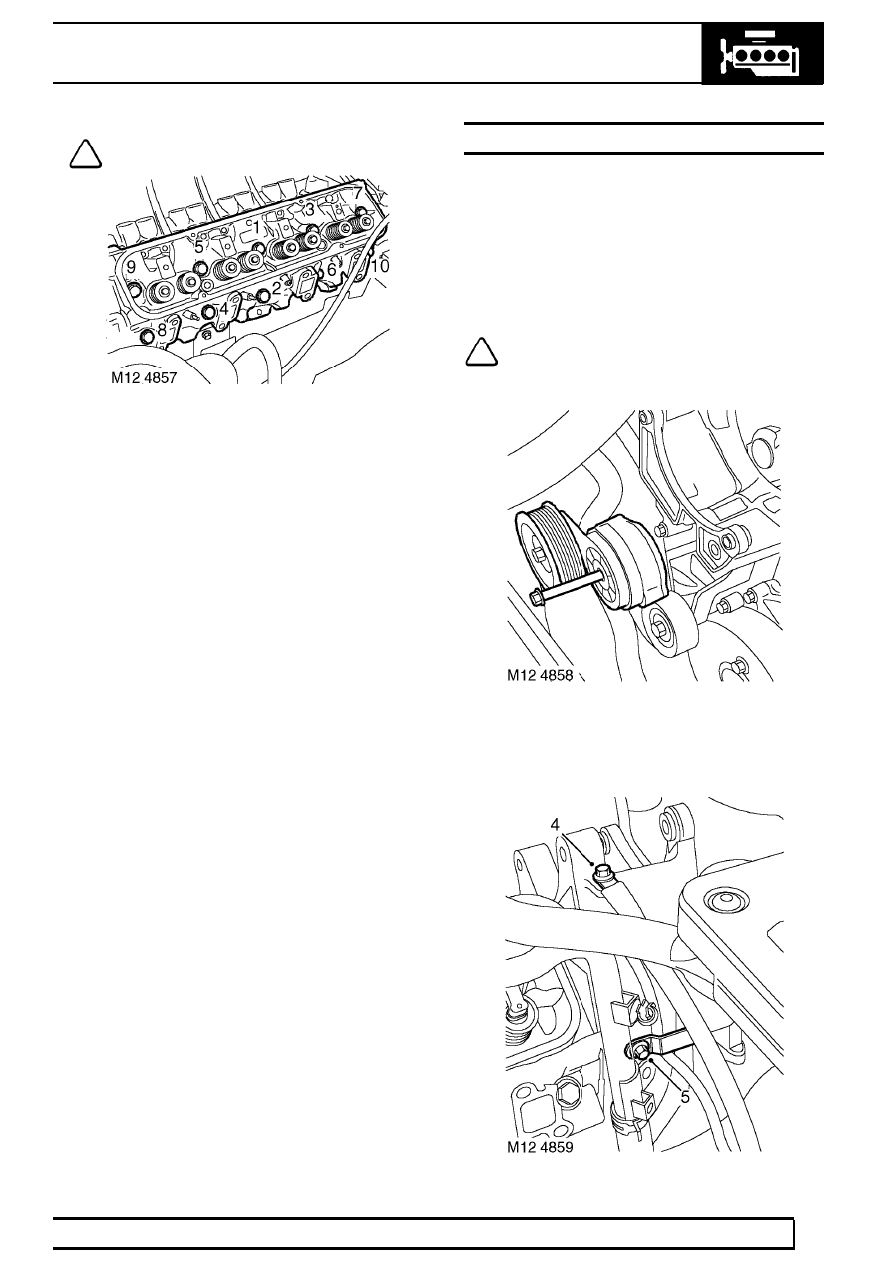

NOTE: Long bolts: 1, 3, 5.

15. Fit bolts and tighten in the sequence shown to

20 Nm (15 lbf.ft) then 90

°

, then a further 90

°

.

16. Clean push rods.
17. Lubricate ends of push rods with clean engine

oil.

18. Fit push rods in their removed order.
19. Clean base of rocker pillars and mating faces on

cylinder head.

20. Clean contact surface on rockers, valves and

push rods.

21. Lubricate contact surfaces and rocker shaft with

clean engine oil.

22. Fit rocker shaft assembly and engage push rods.
23. Tighten rocker shaft securing bolts progressively

to

38 Nm (28 lbf.ft).

24. Fit and tighten engine harness bolt to

20 Nm (15

lbf.ft).

25. Refit rocker cover.
26. Ensure dipstick tube and mating face on cylinder

block is clean.

27. Apply Loctite 638 to end of dipstick tube and fit

tube and dipstick to cylinder block.

28. Fit exhaust manifold.

See MANIFOLD AND

EXHAUST SYSTEM, Repair.

29. Fit inlet manifold gasket.

See MANIFOLD AND

EXHAUST SYSTEM, Repair.

CYLINDER HEAD GASKET (RH) - from 99MY

Service repair no - 12.29.03

Remove

1. Remove inlet manifold gasket.

See MANIFOLD

AND EXHAUST SYSTEM, Repair.

2. Remove RH exhaust manifold gasket.

See

MANIFOLD AND EXHAUST SYSTEM, Repair.

NOTE: RHD models: Exhaust manifold will
remain captive in engine bay but clear of
cylinder head.

3. Remove bolt securing auxiliary drive belt

tensioner and remove tensioner.

12

ENGINE

NEW RANGE ROVER

54

REPAIR

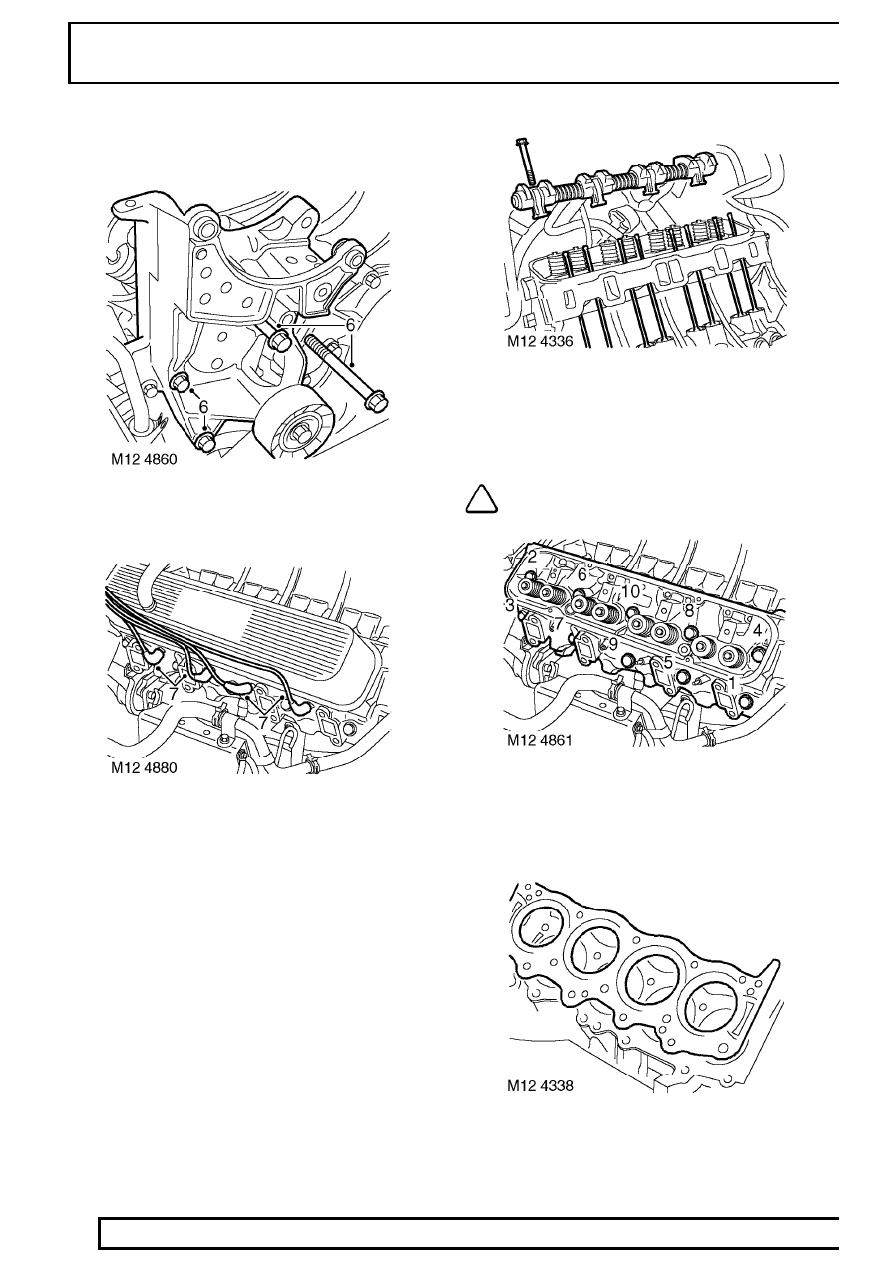

4. Remove bolt securing engine earth lead.
5. Remove bolt securing engine oil cooler pipe to

alternator mounting bracket.

6. Remove 4 bolts securing alternator mounting

bracket and remove bracket.

7. Disconnect HT leads from spark plugs.
8. Remove rocker cover.

9. Progressively remove 4 bolts securing the rocker

shaft and remove rocker shaft assembly.

10. Remove push rods.

NOTE: Store push rods in their fitted
order.

11. In the sequence shown remove 10 bolts

securing the cylinder head.

12. Remove cylinder head.

13. Remove cylinder head gasket.
