LAND ROVER V8

27

REPAIR

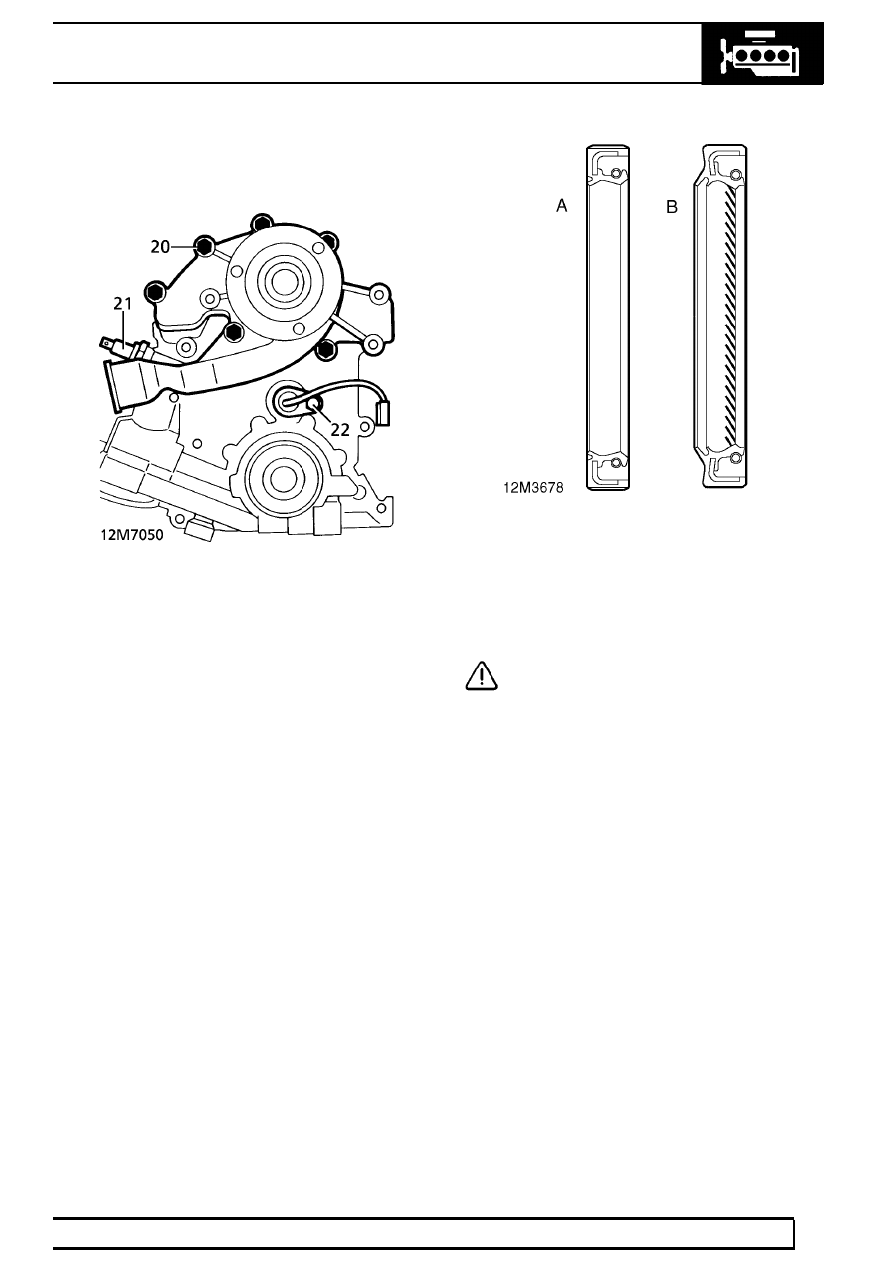

20. Remove 6 remaining bolts securing water pump

to cover. Remove water pump and gasket.

21. Remove oil pressure switch.
22. Remove bolt securing camshaft sensor. Remove

sensor from front cover.

23. Ensure mating faces of camshaft sensor and

front cover are clean.

24. Refit sensor.
25. Refit sensor bolt. Tighten to

8 Nm (6 lbf.ft)

26. Ensure thread of oil pressure switch is clean.
27. Refit switch to front cover. Tighten to

15 Nm (11

lbf.ft)

28. Ensure water pump, its mating face, dowel and

dowel hole are clean.

29. Refit water pump and new gasket.
30. Refit water pump bolts. Tighten to

22 Nm (16

lbf.ft)

Refit

31. Ensure cover, its mating face, dowels and dowel

holes are clean.

32. Ensure crankshaft and oil pump mating faces

are clean.

33. Ensure oil seal register in cover is clean.

A- Early type seal
B- Later type seal - use as replacement for all
covers

34. Lubricate new front cover oil seal with Shell

Retinax LX grease ensuring that space between
seal lips is filled with grease.

CAUTION: Do not use any other type of
grease.

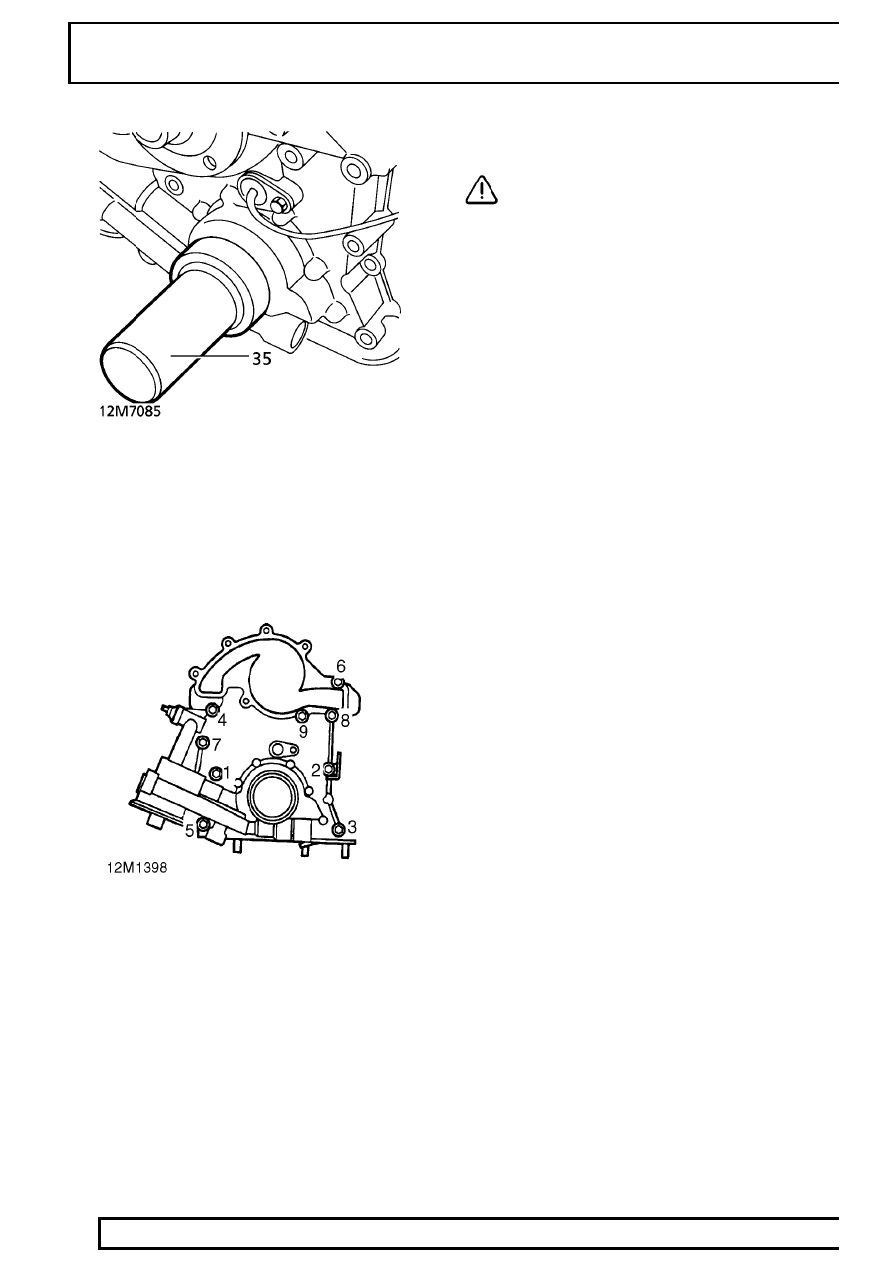

35. Using LRT-12-089, fit seal to cover.

12

ENGINE

NEW RANGE ROVER

28

REPAIR

36. Fit alignment tool LRT-12-090 to end of

crankshaft.

37. Position front cover gasket on engine.
38. Position front cover on engine, align pump drive

gear with key in crankshaft. Fit cover onto
dowels.

39. Refit front cover bolts, tighten in sequence

shown to

22 Nm (16 lbf.ft).

40. Align camshaft sensor multiplug bracket. Refit

bolts. Tighten to

22 Nm (16 lbf.ft)

41. Connect camshaft sensor multiplug. Connect

Lucar to oil pressure switch terminal.

42. Remove plugs from oil cooler hoses and cover.

CAUTION: Over tightening of oil cooler
hose unions can crack front cover.

43. Fit new ’O’ ring seals, reconnect hoses to cover.

Tighten to

15 Nm (11 lbf.ft)

44. Reposition engine harness under auxiliary drive

belt tensioner.

45. Refit tensioner and bolt. Tighten to

50 Nm (37

lbf.ft)

46. Refit bottom hose to water pump. Tighten clip.
47. Fit engine oil filter.

See SECTION 10,

Maintenance.

48. Refit crankshaft pulley.

See this section.

49. Ensure oil pick up strainer is clean.
50. Refit strainer and new ’O’ ring to engine.
51. Refit strainer bolts. Tighten to

8 Nm (6 lbf.ft)

52. Refit strainer nut to main bearing cap. Tighten to

25 Nm (18 lbf.ft)

53. Refit sump.

See this section.

54. Refill cooling system.

See COOLING SYSTEM,

Repair.

55. Reconnect battery negative lead.

LAND ROVER V8

29

REPAIR

GASKET - FRONT COVER - from 99MY

Service repair no - 12.65.04

Remove

1. Remove oil pick-up strainer.

See this section.

2. Remove front cover oil seal.

See this section.

3. Drain cooling system.

See COOLING SYSTEM,

Repair.

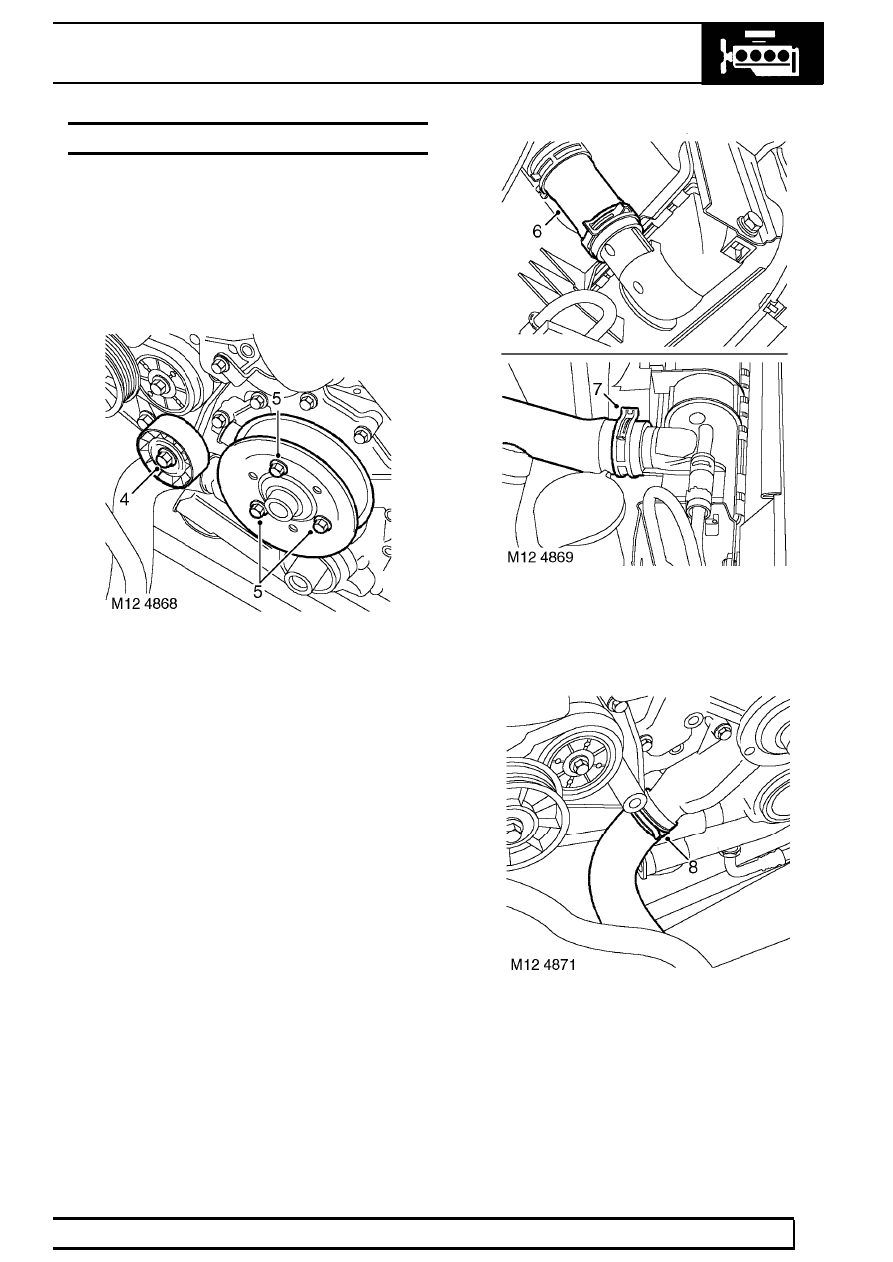

4. Remove bolt securing auxiliary belt jockey pulley

and remove pulley.

5. Remove 3 bolts securing water pump pulley and

remove pulley.

6. Release clip and disconnect bottom hose from

radiator.

7. Release clip and disconnect top hose from

radiator.

8. Release clip and disconnect coolant hose from

water pump.

9. Release thermostat housing from radiator cowl

and move hoses clear of front cover.

12

ENGINE

NEW RANGE ROVER

30

REPAIR

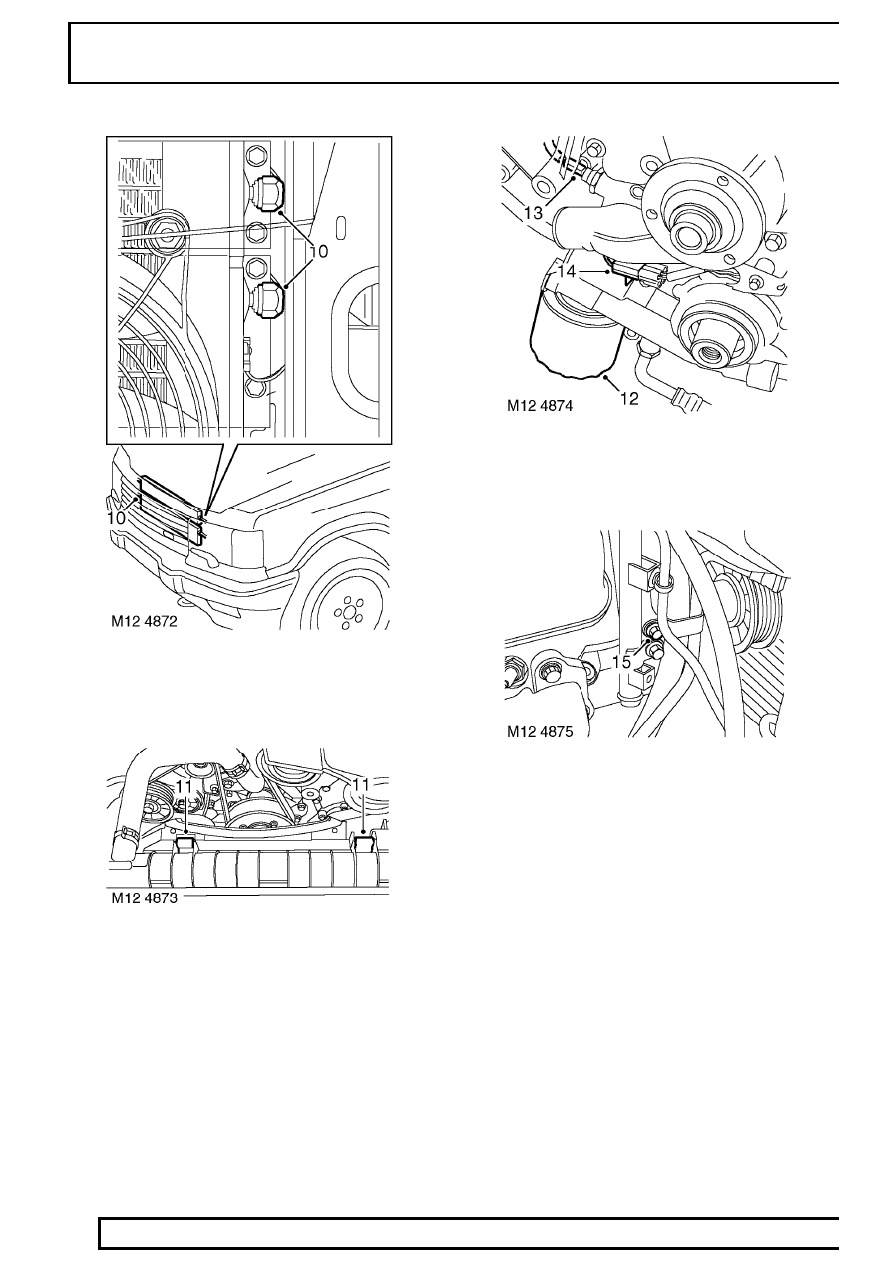

10. Position cloth to collect spillage and loosen both

gearbox fluid cooler pipe unions and engine oil
cooler inlet pipe union.

11. Remove 2 clips securing radiator cowl and

remove cowl.

12. Remove engine oil filter.
13. Disconnect Lucar from oil pressure switch.
14. Disconnect multiplug from CMP sensor.

15. Remove bolt securing engine oil cooler return

pipe to alternator bracket.
