LAND ROVER V8

7

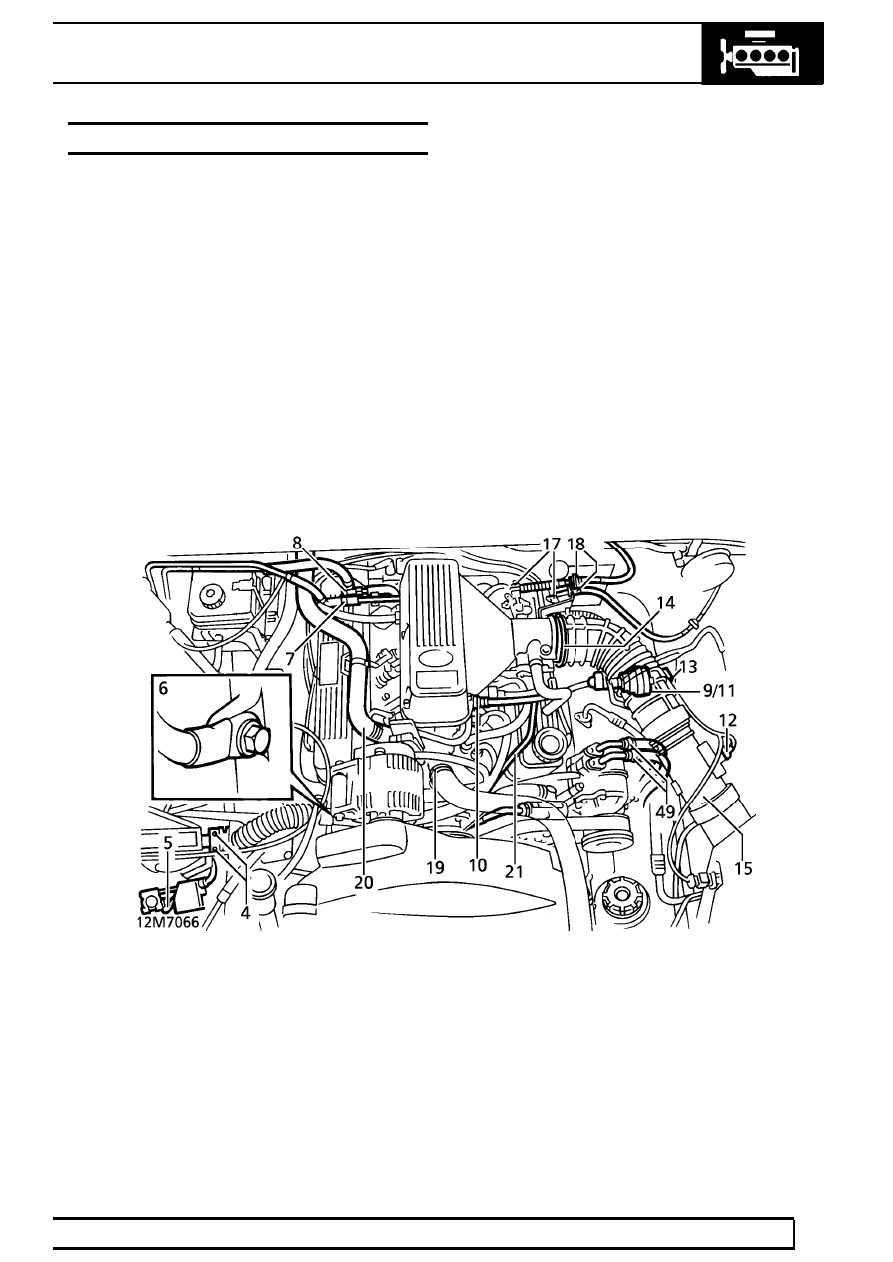

REPAIR

ENGINE AND GEARBOX - up to 99MY

Service repair no - 12.37.01/99

Remove

1. Position vehicle on four post lift.
2. Remove battery.

See ELECTRICAL, Repair.

3. Remove ECM.

See FUEL SYSTEM, Repair.

4. Remove 2 screws securing engine harness

clamp to battery tray. Collect clamp.

5. Release starter feed wire from battery terminal

clamp.

6. Release earth lead from alternator bracket.
7. Release fuel return hose clip. Release fuel return

hose from regulator connecting pipe.

8. Release fuel feed pipe from fuel rail.
9. Disconnect multiplug from purge valve.

10. Release purge hose from ram pipe housing.

11. Remove purge valve securing bolt from shock

absorber turret. Place valve aside.

12. Disconnect multiplug from air flow meter.
13. Release harness from intake hose.
14. Slacken clip securing intake hose to plenum

chamber.

15. Remove intake hose/air flow meter assembly.
16. Position harness across engine.
17. Disconnect throttle and cruise control cables

from throttle linkage.

18. Release cables from abutment bracket.
19. Disconnect top hose from inlet manifold.
20. Disconnect heater hose from inlet manifold.

Release hose from clip. Place hose aside.

21. Disconnect coolant hose from plenum chamber

water jacket. Release hose from 2 clips. Place
hose aside on valance.

22. Remove 4 bolts securing battery tray. Remove

battery tray.

12

ENGINE

NEW RANGE ROVER

8

REPAIR

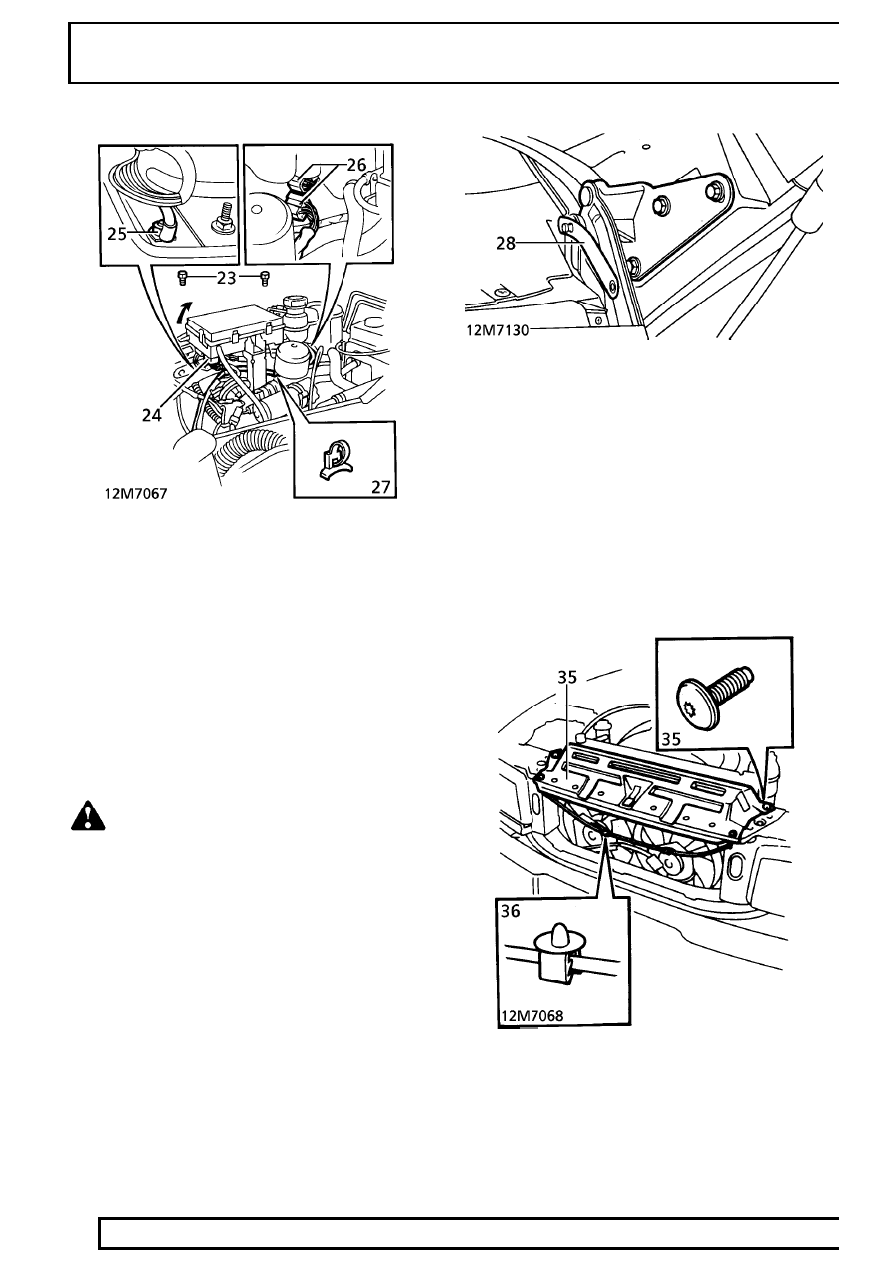

23. Remove 2 bolts securing fuse box. Pivot fuse

box for access.

24. Disconnect engine harness multiplug from base

of fuse box.

25. Release earth wire from valance stud.
26. Disconnect 2 engine harness multiplugs from

main harness.

27. Release engine harness clip from valance. Tie

harness aside over engine.

28. With assistance, release bonnet struts from body

locations. Retain bonnet in vertical position using
stay clips.

WARNING: Only open the bonnet to the
vertical position with the vehicle on a
horizontal surface in the workshop. This

position is not intended to be used outdoors
where the bonnet could be affected by winds.

29. Depressurise fuel system.

See FUEL SYSTEM,

Repair.

30. Remove air cleaner.

See FUEL SYSTEM,

Repair.

31. Drain cooling system.

See COOLING SYSTEM,

Repair.

32. Discharge air conditioning system.

See AIR

CONDITIONING, Adjustment.

33. Remove cooling fan and viscous coupling.

See

COOLING SYSTEM, Repair.

34. Remove front grille.

See CHASSIS AND BODY,

Repair.

35. Remove 4 bolts securing bonnet platform.

36. Release straps securing bonnet release cable to

platform. Remove platform.

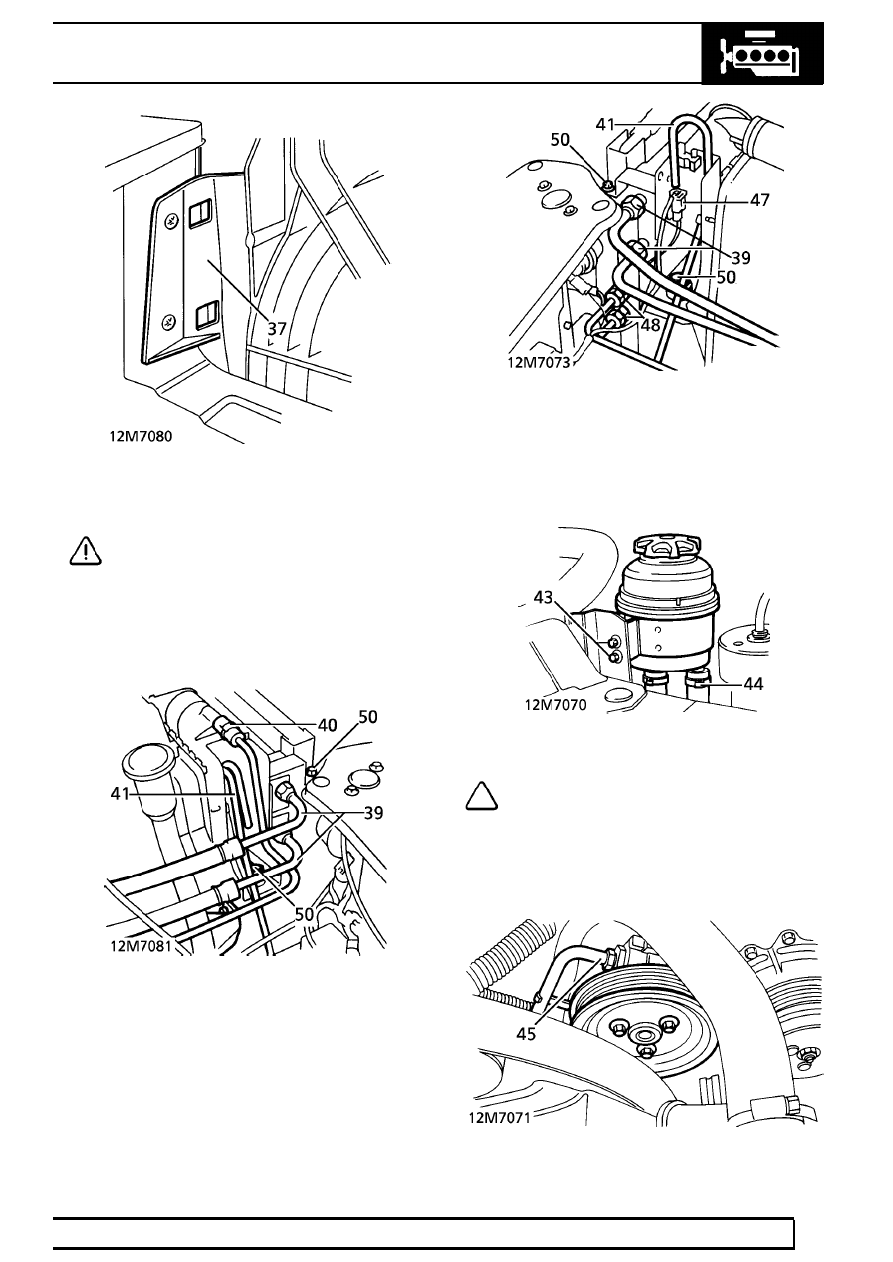

37. Remove 2 studs securing each radiator air

deflector. Remove both deflectors.

LAND ROVER V8

9

REPAIR

38. Remove bolt and screw securing washer bottle

filler neck. Remove filler neck.

CAUTION: Where pipes are disconnected,
plug pipes and ports to prevent ingress of
dirt.

39. Disconnect engine and gearbox oil coolers.

Remove ’O’ rings and discard. Tie pipes aside
on engine.

40. Disconnect coolant bleed hose from radiator.

41. Release 2 fog lamp breather hoses from clips on

either side of radiator.

42. Disconnect 3 coolant hoses from thermostat

housing.

43. Remove 2 bolts securing power steering fluid

reservoir to radiator.

NOTE: Position container beneath power
steering reservoir to catch spillage.

44. Disconnect return pipe from reservoir. Tie

reservoir aside to engine.

45. Disconnect feed pipe from power steering pump.

Remove ’O’ rings and discard.

12

ENGINE

NEW RANGE ROVER

10

REPAIR

46. Release feed pipe clip from bracket. Place pipe

aside.

47. Disconnect multiplug from gearbox oil

temperature sensor.

48. Disconnect 2 pipes from air conditioning

condenser. Remove ’O’ rings and discard.

49. Disconnect 2 pipes from air conditioning

compressor. Remove ’O’ rings and discard.
Place pipes aside.

50. Remove 2 nuts and bolts securing radiator

mountings to chassis.

51. With assistance, raise radiator assembly for

access to condenser cooling fan connections.

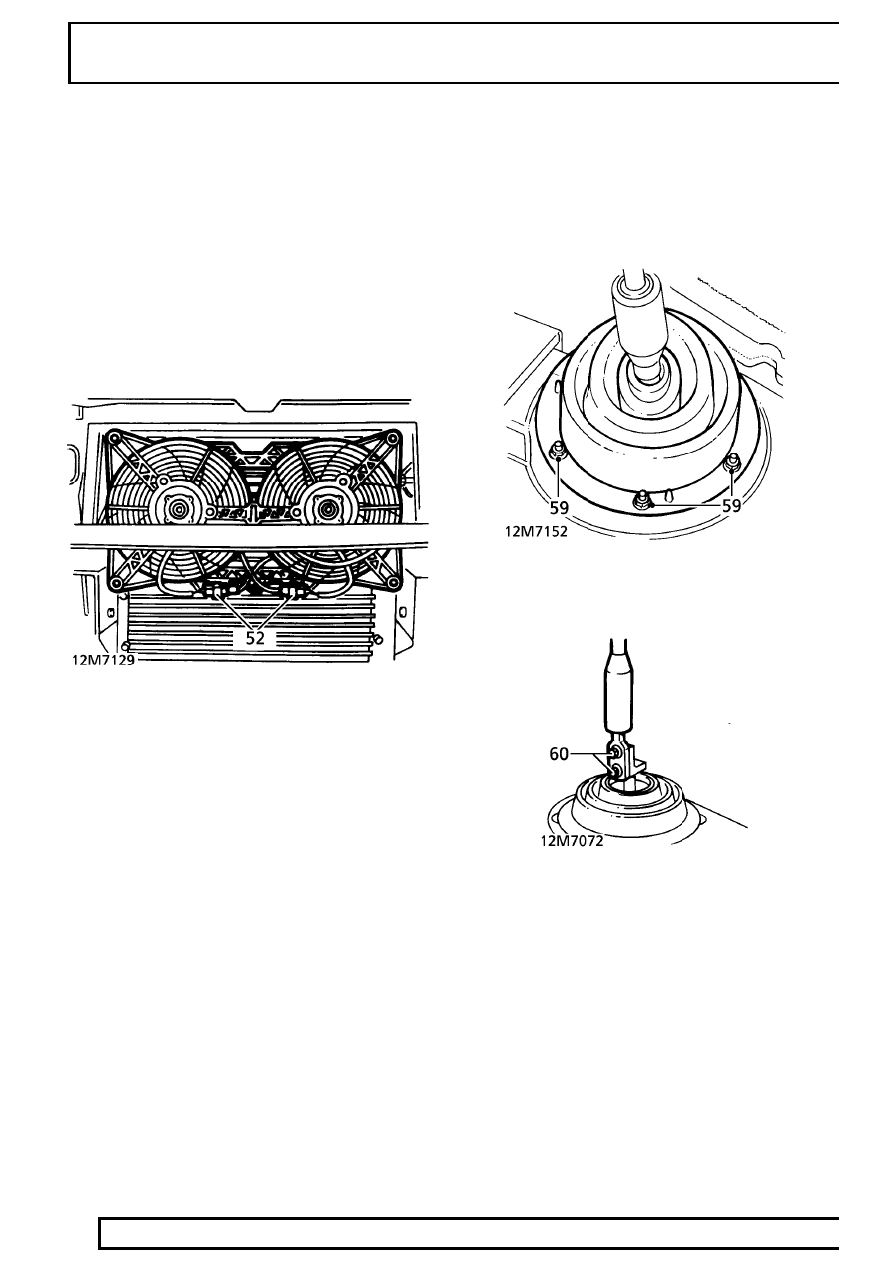

52. Disconnect 2 condenser cooling fan multiplugs.
53. With assistance, remove radiator/condenser/oil

cooler assembly.

Manual Vehicles:

54. Clamp clutch flexible hose using an approved

brake hose clamp.

55. Remove clip securing flexible hose to gearbox

bracket.

56. Disconnect clutch flexible hose at gearbox pipe.

Position hose aside.

Automatic Vehicles:

57. Remove window switch pack.

See

ELECTRICAL, Repair.

Manual Vehicles:

58. Remove centre console.

See CHASSIS AND

BODY, Repair.

59. Remove 6 nuts securing gaiter ring. Remove

ring and gaiter.

60. Remove 2 bolts securing gear lever. Remove

lever.

All Vehicles:

61. Release handbrake. Release handbrake cable

clevis pin.
