4. NOTE: Where possible, holes should be drilled through the

A-Pillar reinforcement and the A-Pillar inner panel, (note that

the reinforcement panel is DP600, (Dual Phase), steel and a

HSS drill bit will be required). This enables MIG plug welds to

be installed through the inner panel, where possible.

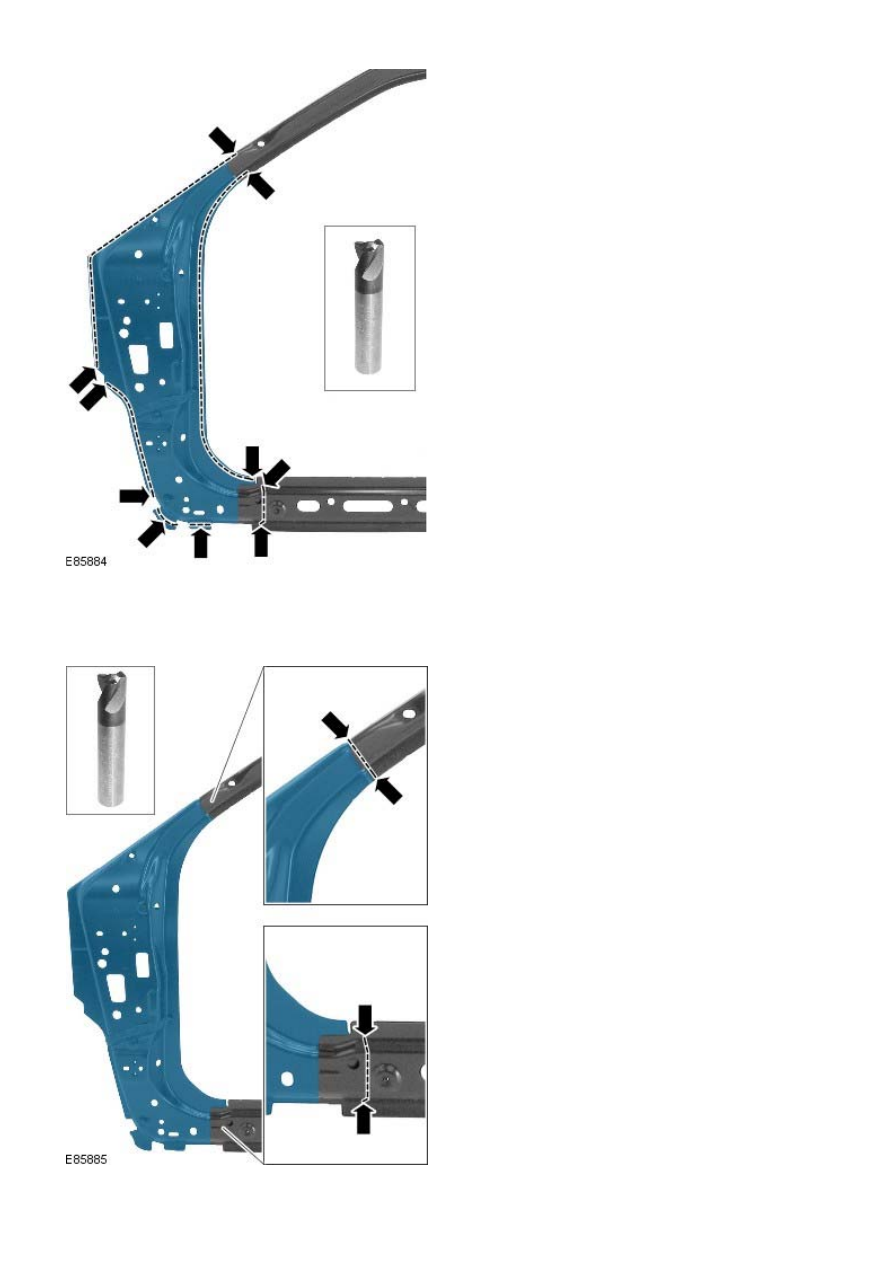

Mill out the spot welds, it will be necessary to use a HSS

spot weld drill bit.

5. Separate the joints and remove the old panel, also releasing

the NVH element.

Installation

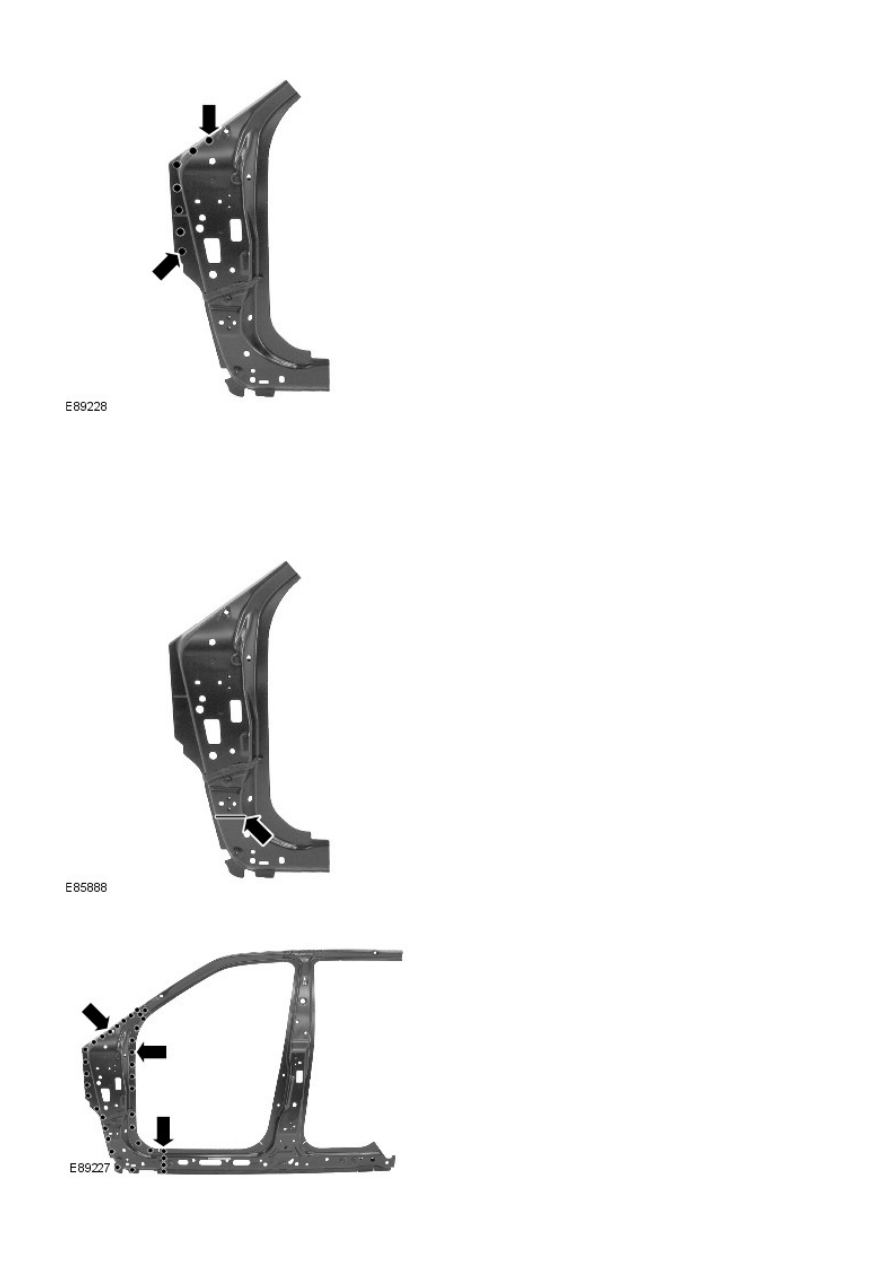

1. Remove the A-Pillar reinforcement part from the ring-frame

service panel. Mill out the spot welds using a HSS spot weld

drill bit.

2. Drill the holes, not already made on removal, ready for MIG

plug welding.

3. Prepare the old and new panel joint surfaces.
4. Offer up the new panel and clamp into position. Check

alignment, if correct, proceed to next step, if not, rectify and

recheck before proceeding.

5. Remove the new panel.
6. If necessary, renew the NVH element.

7. Apply sealer adhesive to the NVH element.

8. Offer up the new panel and clamp into position.

9. NOTE: MIG plug welds should be installed in the locations of

the original spot welds and where possible, should be installed

through the A-Pillar inner.

MIG plug weld.

10. Dress all welded joints.
11. The installation of associated panels and mechanical

components is the reverse of removal.

Side Panel Sheet Metal Repairs - B-Pillar Outer Panel

Removal and Installation

Removal

CAUTION: The B-Pillar outer panel must be MIG slot brazed to the B-Pillar reinforcement, which is BH300, (Bake

Hardened steel) and the rocker panel inner reinforcement, which is DP600, (Dual Phase steel). MIG plug welds / spot

welds, must not be used.

• NOTE: The B-Pillar outer panel is serviced as a separate weld-on panel.

• NOTE: There is an NVH element attached inside this panel, it is not serviced on the new panel. If damaged, a new

element will be required.

• NOTE: If the B-Pillar outer is replaced without the B-Pillar reinforcement, the upper section butt joint can be made lower

down the pillar if required.

1. The B-Pillar outer panel is replaced in conjunction with:

Front door

Rear door

Headliner

2. For additional information relating to this repair procedure

please see the following:

For additional information, refer to:

Body and Frame

 (501-26

Body Repairs - Vehicle Specific Information and Tolerance

Checks, Description and Operation) /

Standard Workshop Practices

 (100-00 General Information,

Description and Operation).

3. Remove the front door.

For additional information, refer to:

Front Door

 (501-03 Body

Closures, Removal and Installation).

4. Remove the rear door.

For additional information, refer to:

Rear Door

 (501-03 Body

Closures, Removal and Installation).

5. Remove the upper and lower door hinges from the B-Pillar, 4 x

bolts.

6. Remove the front door striker from the B-Pillar.
7. Remove the front seat.

For additional information, refer to:

Front Seat

 (501-10

Seating, Removal and Installation).

8. Remove the rear seat cushion.

For additional information, refer to:

Rear Seat Cushion

 (501-10

Seating, Removal and Installation).

9. Remove the front safety belt retractor.

For additional information, refer to:

Front Safety Belt Retractor

(501-20A Safety Belt System, Removal and Installation).

10. Remove the headliner.

For additional information, refer to:

Headliner - Vehicles

Without: Tilting Roof Opening Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation) /

Headliner - Vehicles With: Tilting Roof Opening Panel

 (501-05

Interior Trim and Ornamentation, Removal and Installation).

11. Remove the RH & LH rocker panel inner trims.
12. Remove the B-Pillar side impact sensor.

For additional information, refer to:

B-Pillar Side Impact Sensor

(501-20B Supplemental Restraint System, Removal and

Installation).

13. Remove the side air curtain module.

For additional information, refer to:

Side Air Curtain Module

(501-20B Supplemental Restraint System, Removal and

Installation).

14. Remove the roof moulding, front and rear sections.
15. Remove the rocker panel outer moulding.
16. Release and lay aside the front carpet section.
17. Remove the rear carpet section.
18. Release and lay aside the wiring harness along the B-Pillar

inner and inner rocker panel.
