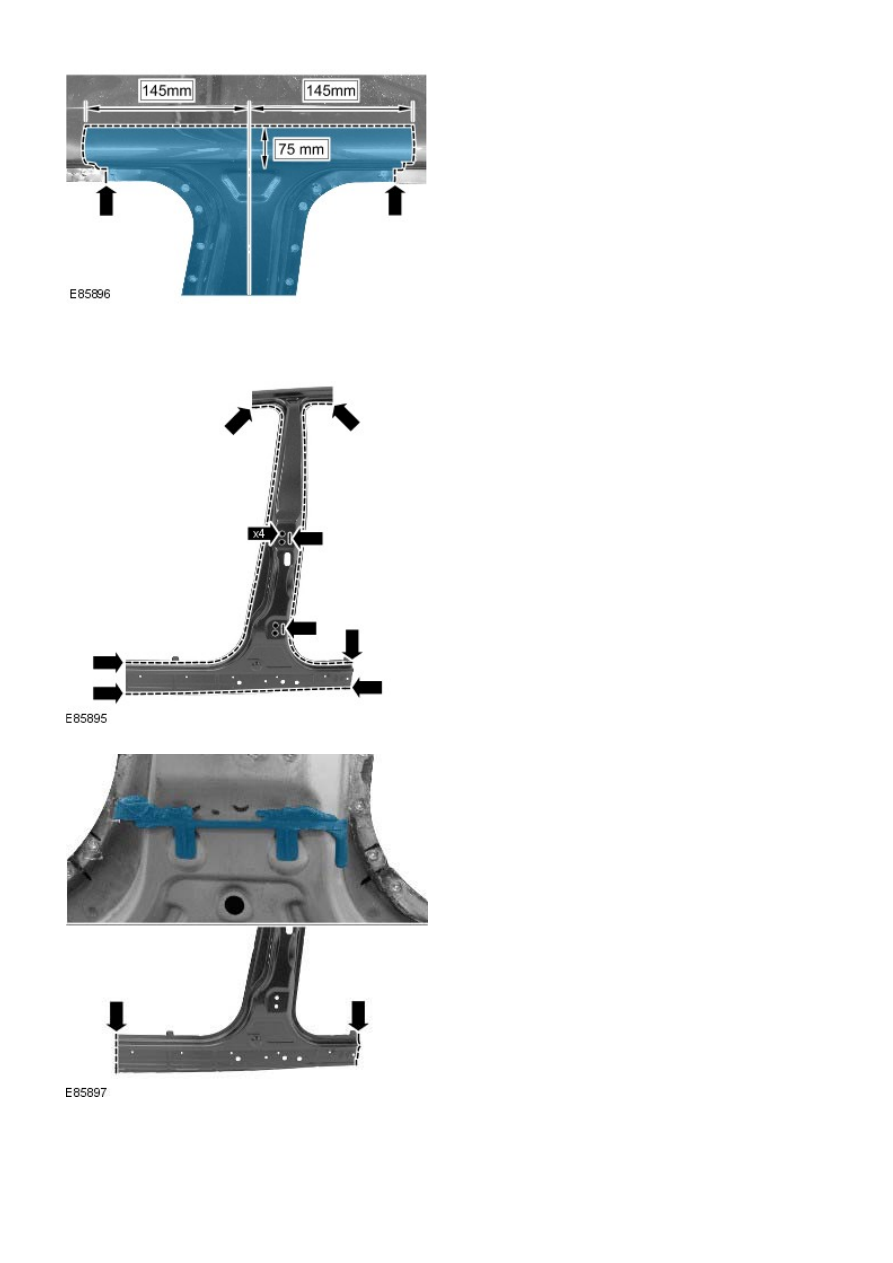

19. Saw cut the old panel as illustrated, observe the

measurements to allow access to the B-Pillar reinforcement.

20. Saw cut the old panel at its joints with the rocker panel,

ensuring there is an allowance for the new panel to overlap,

use the new panel for reference.

21. Mill out the spot welds.

22. Separate the joints and remove the old panel, also

releasing the NVH element.

Installation

1. Offer up and align the new panel and clamp into position,

overlapping the old panel remaining on the vehicle.

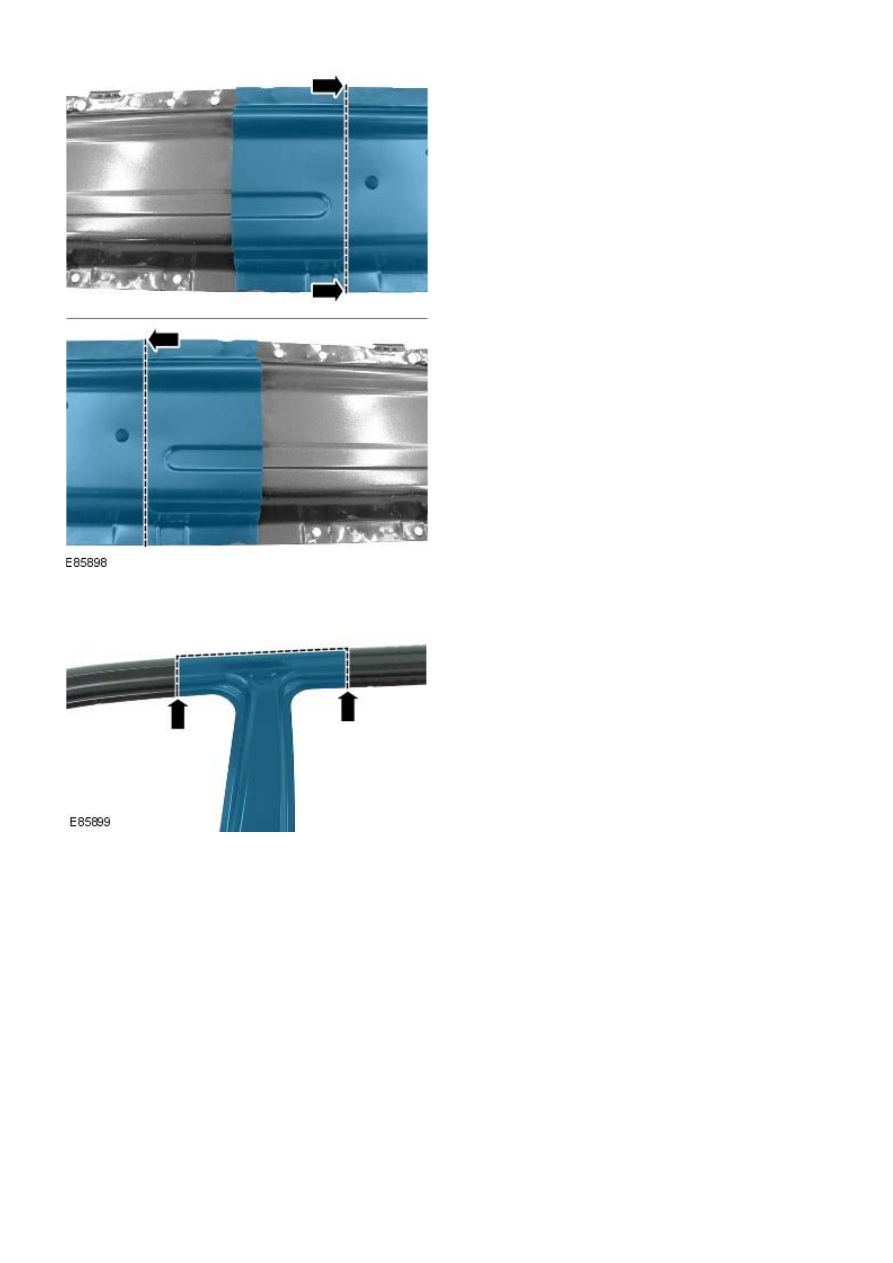

2. Saw cut through the new and old panels at the rocker panel,

where the MIG butt joints are to be made.

3. Saw cut through the new and old panels at the upper joint,

where the MIG butt joint is to be made.

4. Remove the new panel and the old remnants.

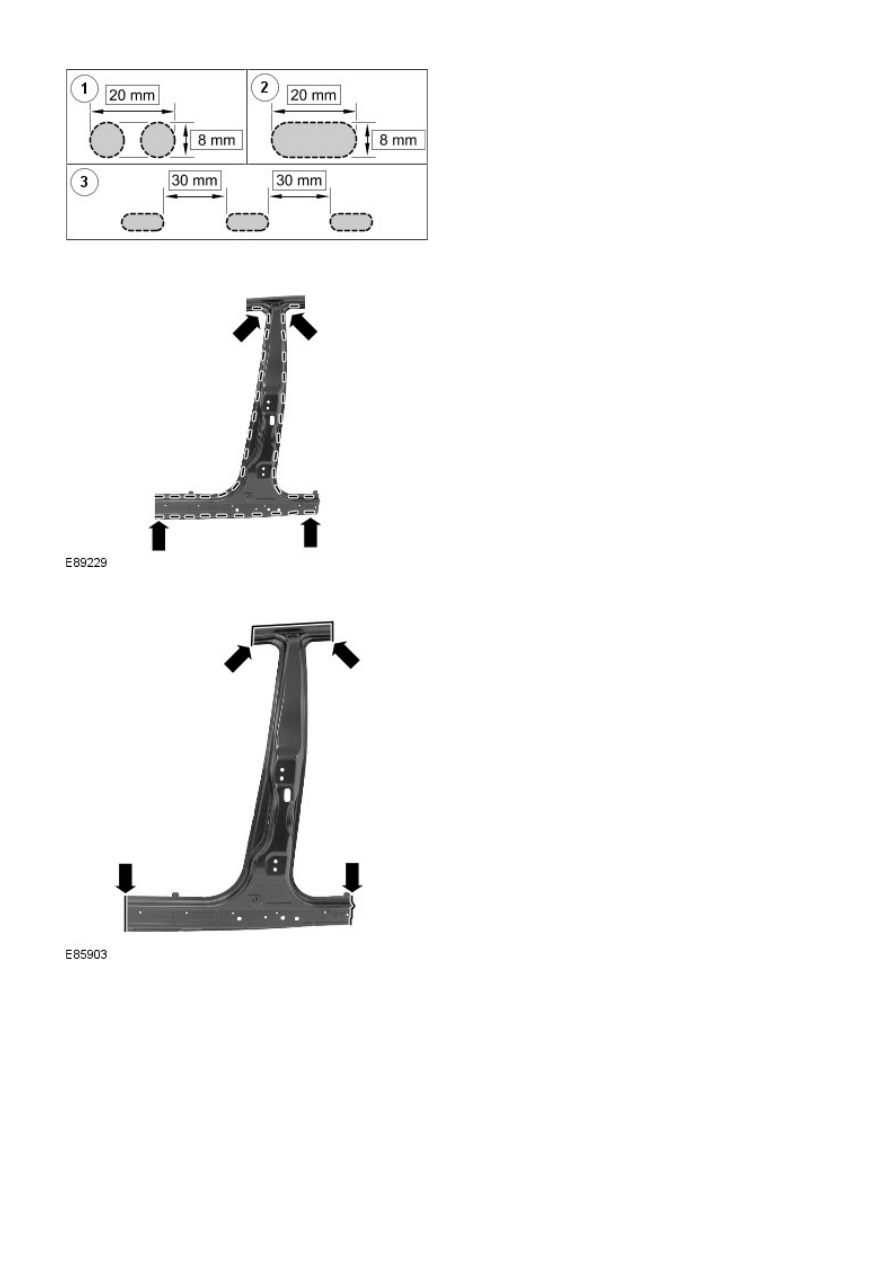

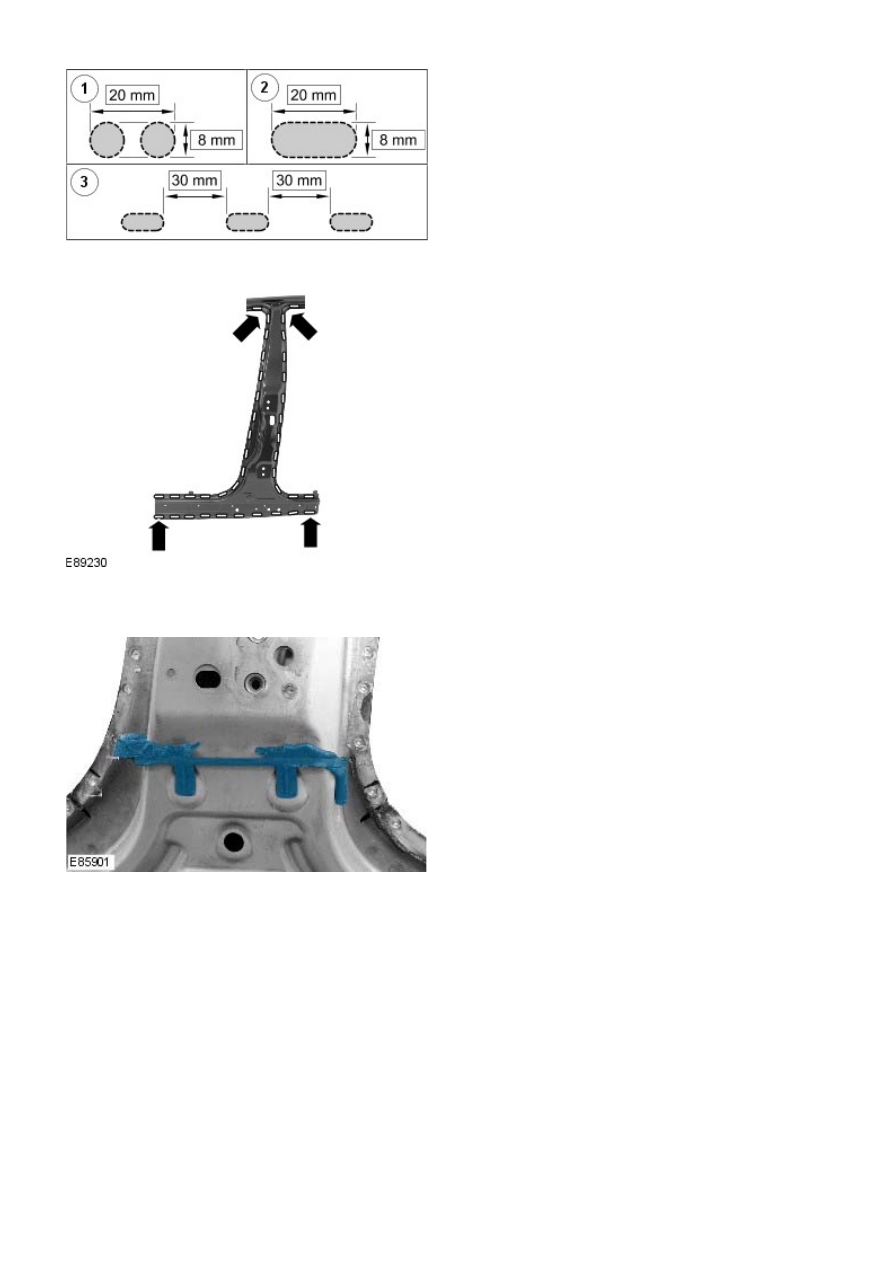

5. NOTE: MIG slots should be installed in accordance with the

spacing shown in the illustration. Where this is not possible,

due to the indents in the panel, the slot should be made in the

location of the original spot weld.

Cut slots in the new panel ready for MIG brazing.

6. Prepare the old and new panel joint surfaces.
7. If necessary, renew the NVH element.

8. Apply sealer adhesive to the NVH element.

9. Offer up the new panel and clamp into position. Check

alignment, if correct, proceed to next step, if not, rectify and

recheck before proceeding.

10. Tack weld the butt joints.

11. MIG braze the slots.

12. Dress the tack welds.

13. MIG weld the butt joints.

14. Dress all welded joints.
15. The installation of associated panels and mechanical

components is the reverse of removal.
