Frelander 2. Manual - part 625

Supplemental Restraint System - Clockspring

Removal and Installation

Removal

Make the SRS system safe.

Refer to:

Standard W orkshop Practices

 (100-00 General Information,

Description and Operation).

1.

2.

CAUTION: Make sure that the road wheels are in the

straight ahead position.

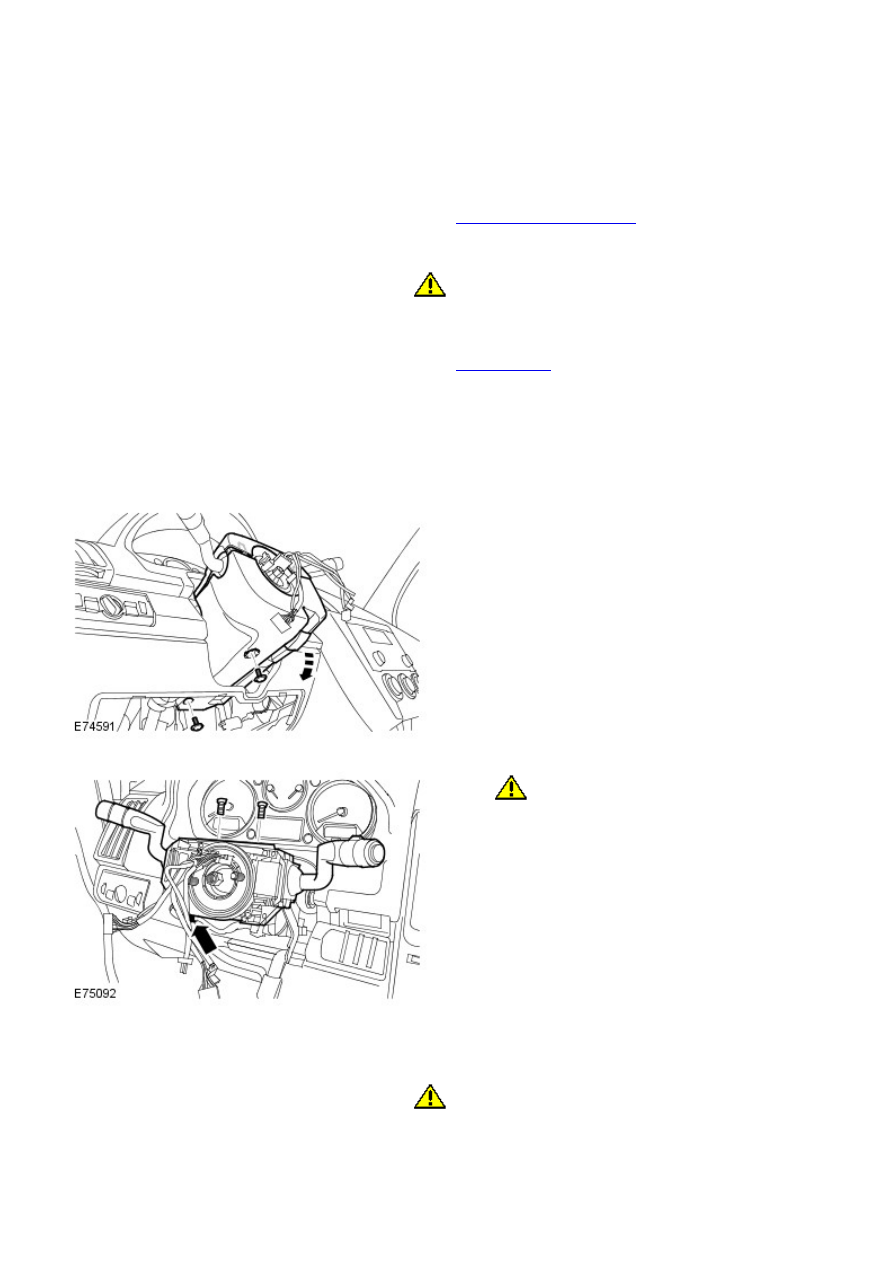

Remove the steering wheel.

Refer to:

Steering Wheel

 (211-04 Steering Column, Removal and

Installation).

2.

Release the steering column adjustment lever.

3.

Remove the steering column upper cowl.

4.

Remove the steering column lower cowl.

5.

6.

CAUTION: Make sure that the clockspring rotor

does not rotate.

Remove the clockspring.

6.

Installation

1.

CAUTION: Correct clockspring alignment can be found by

viewing a yellow marker through the window situated on the
clockspring face, at the 8 o'clock position. If the marker is not
visible, carefully turn the clockspring fully clockwise. Turn the
clockspring in a counterclockwise direction 3.25 turns. The yellow
marker should now be in the central position.

To install, reverse the removal procedure.

1.

Supplemental Restraint System - Occupant Classification Sensor

Removal and Installation

Removal

• NOTE: The occupant classification sensor is part of the passenger seat cushion. The sensor is only fitted to NAS models.

Disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

Remove the front seat cushion cover.

Refer to:

Front Seat Cushion Cover

 (501-10 Seating, Removal and

Installation).

2.

Installation

Install the front seat cushion cover.

Refer to:

Front Seat Cushion Cover

 (501-10 Seating, Removal and

Installation).

1.

Connect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

2.

Using IDS, configure a new occupant classification sensor.

3.

Supplemental Restraint System - B-Pillar Side Impact Sensor

Removal and Installation

Removal

• NOTE: Removal steps in this procedure may contain installation details.

Disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

Make the SRS system safe.

Refer to:

Standard W orkshop Practices

 (100-00 General Information,

Description and Operation).

2.

Remove the front scuff plate trim panel.

Refer to:

Front Scuff Plate Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

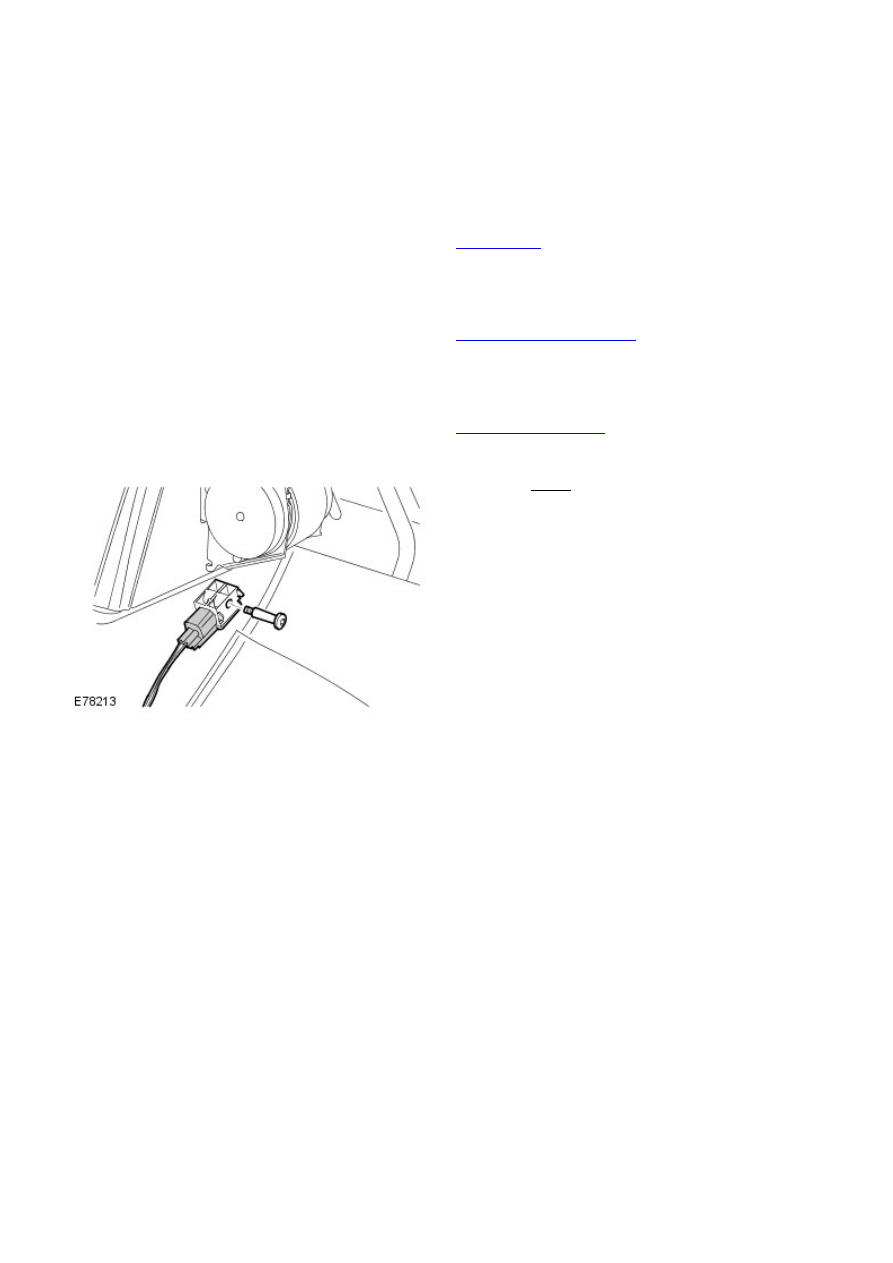

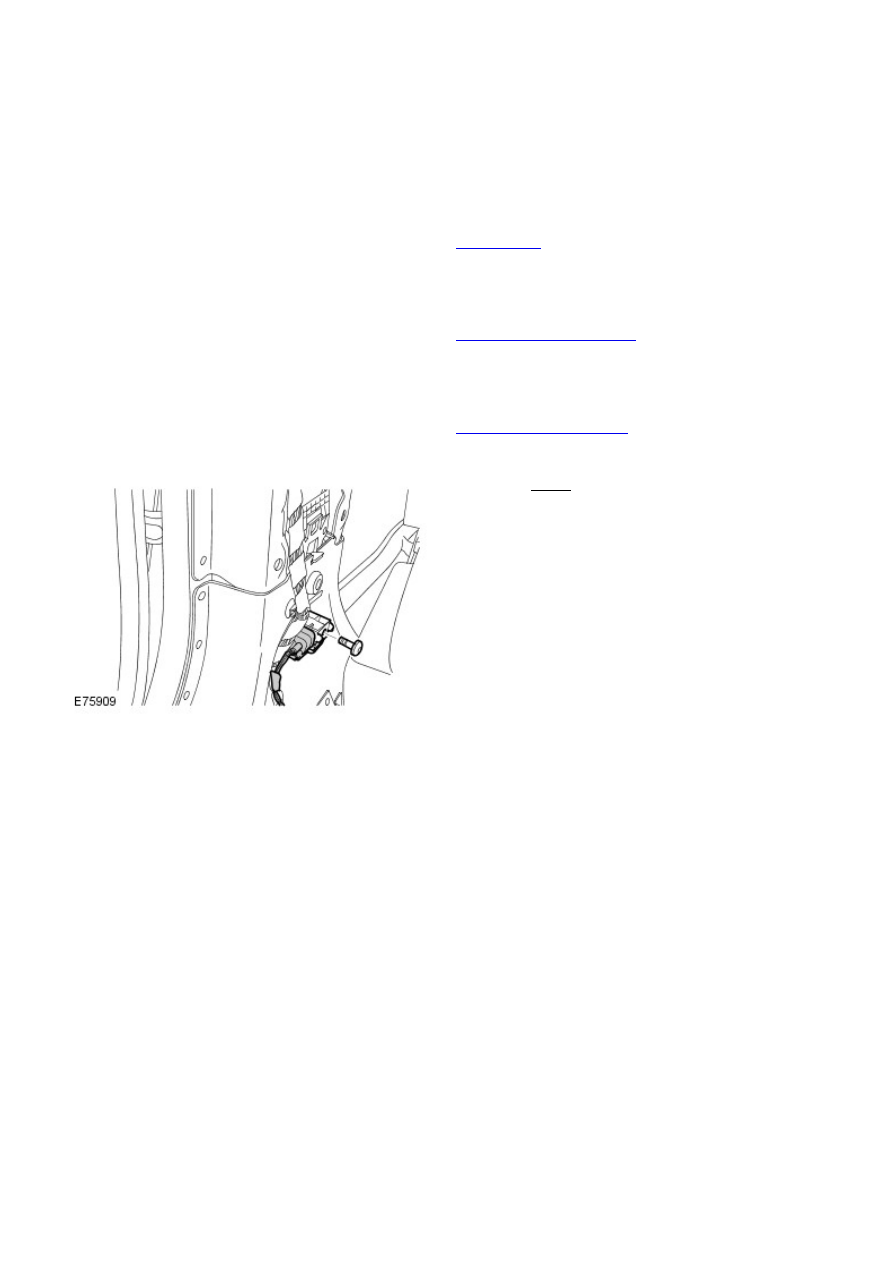

3.

Torque: 10 Nm

4.

Installation

To install, reverse the removal procedure.

1.

Supplemental Restraint System - C-Pillar Side Impact Sensor

Removal and Installation

Removal

• NOTE: Removal steps in this procedure may contain installation details.

Disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

Make the SRS system safe.

Refer to:

Standard W orkshop Practices

 (100-00 General Information,

Description and Operation).

2.

Remove the rear quarter trim panel.

Refer to:

Rear Quarter Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

3.

Torque: 10 Nm

4.

Installation

To install, reverse the removal procedure.

1.
