Remove the headlamp washer pump.

6.

Installation

To install, reverse the removal procedure.

1.

Wipers and Washers - Headlamp Washer Pump

Removal and Installation

Removal

1.

WARNING: Do not work on or under a vehicle supported only

by a jack. Always support the vehicle on safety stands.

Raise and support the vehicle.

1.

Remove the RH fender splash shield.

Refer to:

Fender Splash Shield

 (501-02 Front End Body Panels,

Removal and Installation).

2.

Drain the washer reservoir fluid.

3.

4. NOTE: Do not disassemble further if the component
is removed for access only.

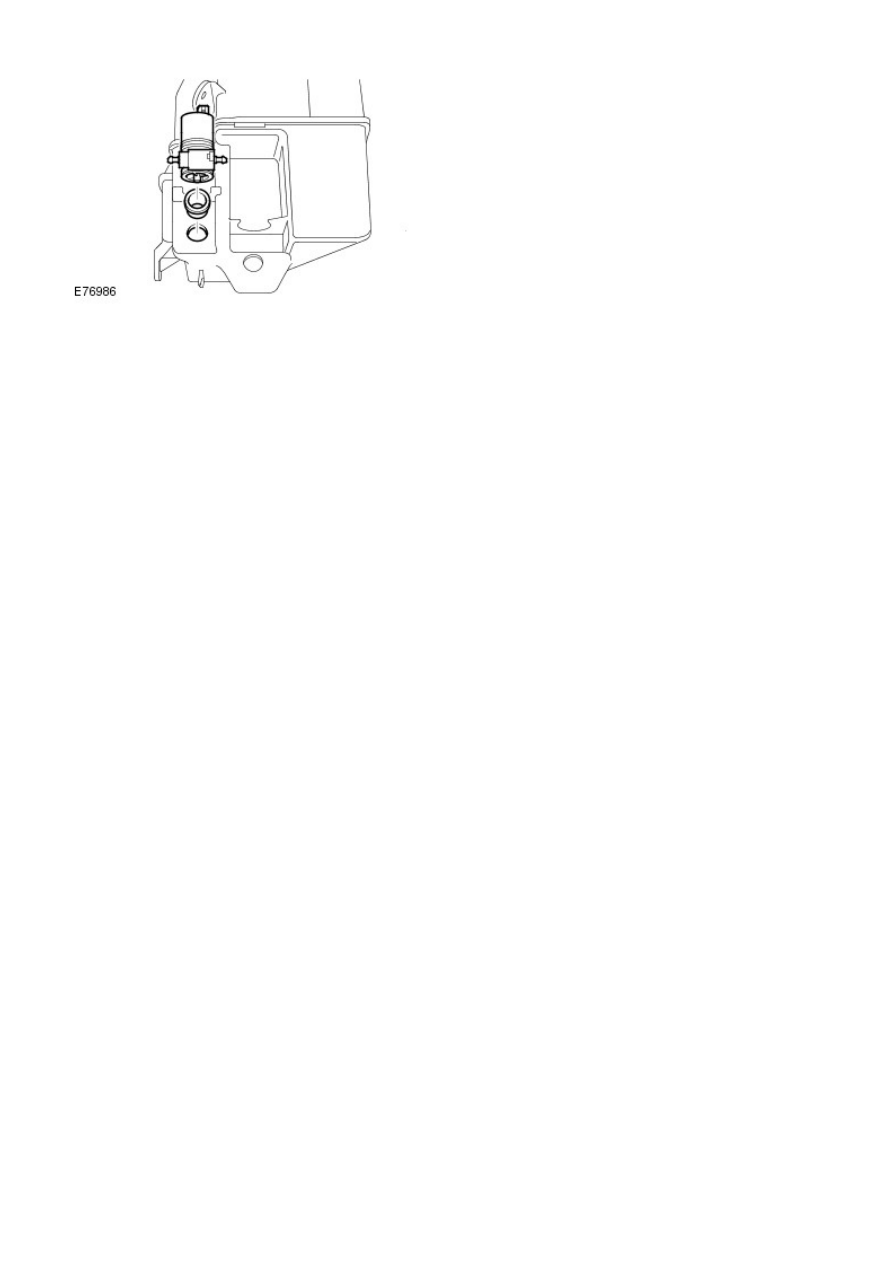

Remove the headlamp washer pump.

4.

Installation

To install, reverse the removal procedure.

1.

Wipers and Washers - Rear Window Wiper Pivot Arm

Removal and Installation

Special Tool(s)

303-D121
Puller, General Purpose

Removal

• NOTE: Removal steps in this procedure may contain installation details.

1.

CAUTION: Make sure that these components

are installed to the noted removal position.

Release the cover.
Loosen, but do not remove the nut.
Using the special tool, release the rear window
wiper pivot arm.

Special Tool(s):

303-D121

1.

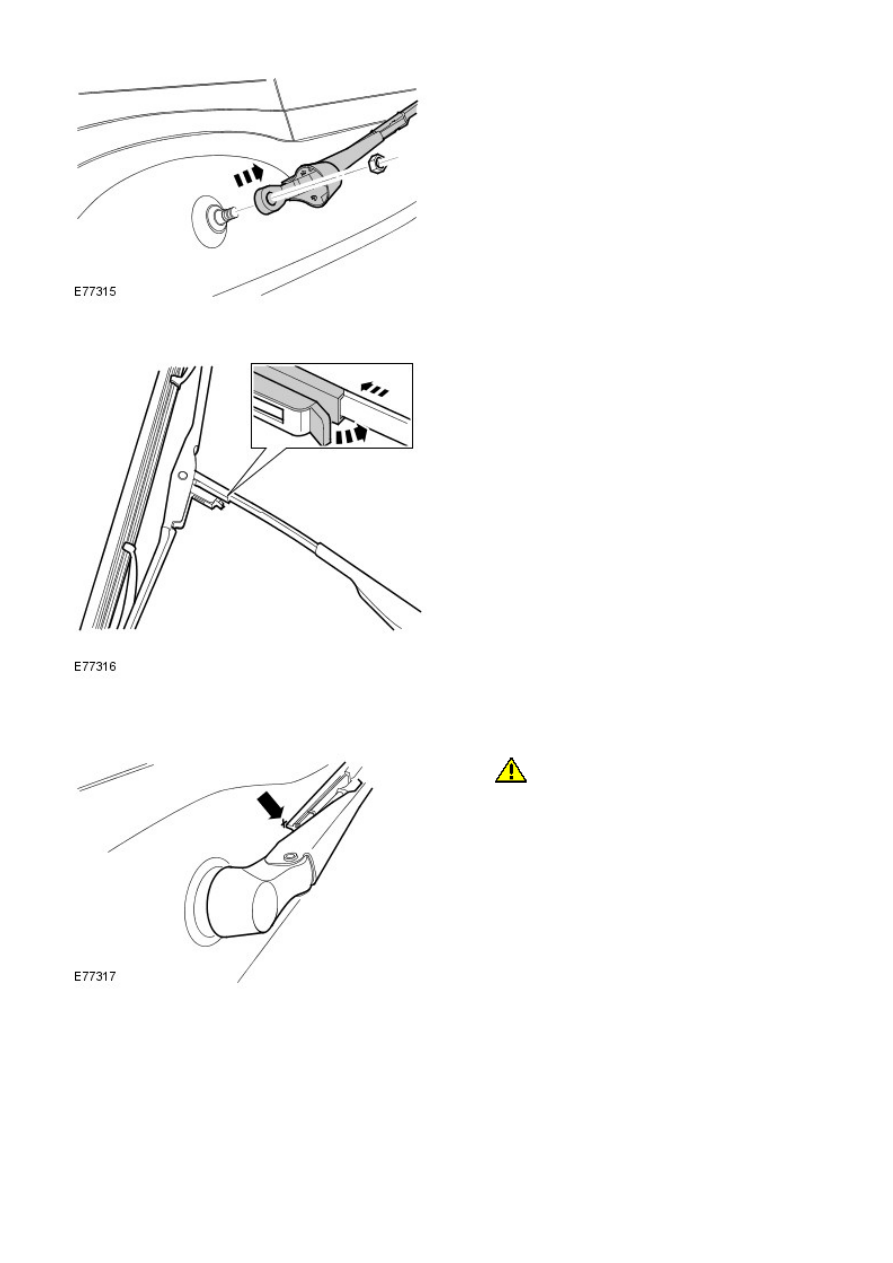

Remove the rear window wiper pivot arm nut.

Torque: 7 Nm

2.

Remove the rear window wiper pivot arm.

3.

4. NOTE: Do not disassemble further if the component
is removed for access only.

Remove the rear window wiper blade.

4.

Installation

1.

CAUTION: Make sure that the component aligns

with the installation mark.

To install, reverse the removal procedure.

1.
