Instrument Panel and Console - Floor Console

Removal and Installation

Removal

Remove the audio control switches.

Refer to:

Rear Auxiliary Audio Controls

 (415-01 Information and

Entertainment System, Removal and Installation).

1.

Remove the gear selector knob.

Refer to: Selector Lever Knob (307-05 Automatic
Transmission/Transaxle External Controls, Removal and
Installation).
Refer to:

Gearshift Lever Knob

 (308-06 Manual

Transmission/Transaxle External Controls, Removal and
Installation).

2.

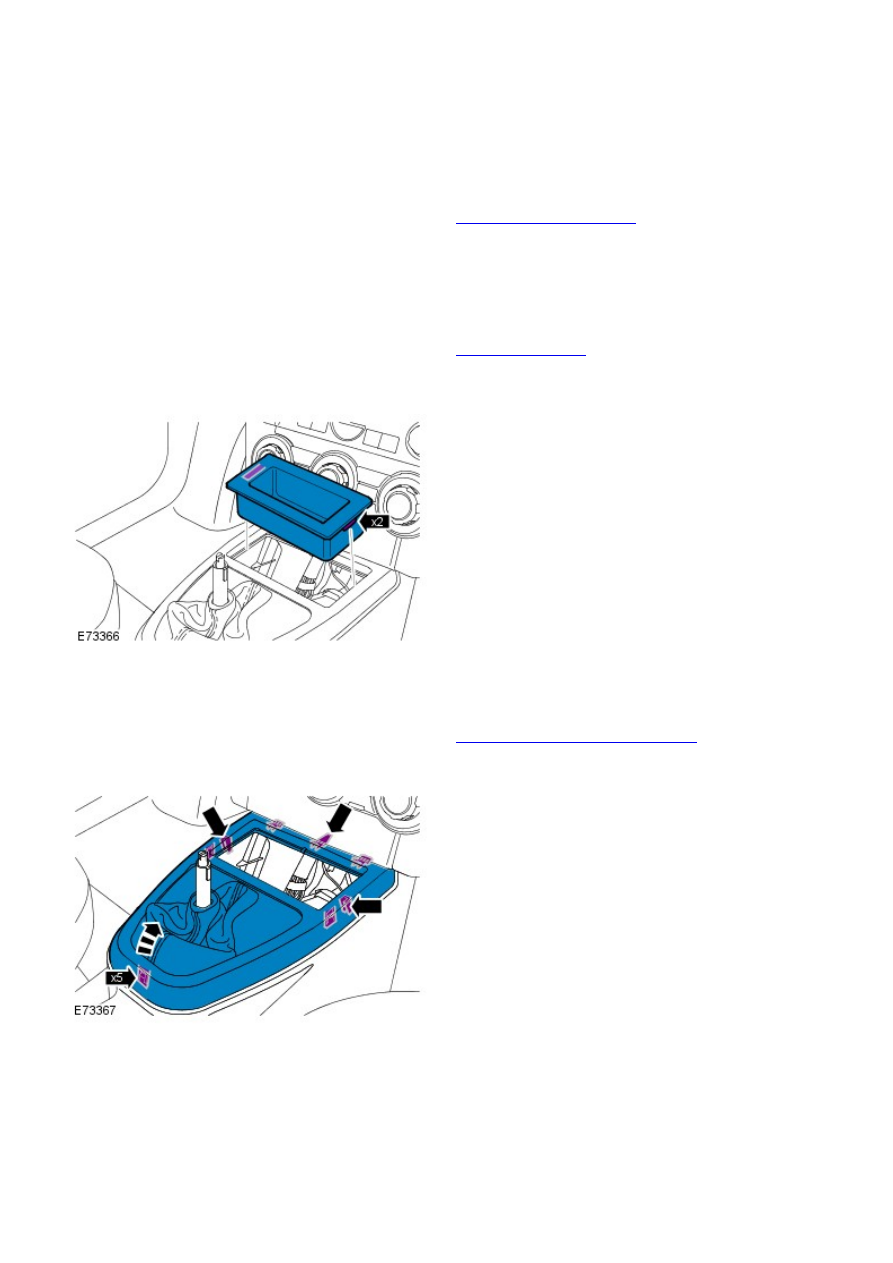

Vehicles without terrain response: Remove the
stowage compartment tray.

3.

Vehicles with terrain response: Remove the ride and handling
optimization switch.

Refer to:

Ride and Handling Optimization Switch

 (204-06 Ride and

Handling Optimization, Removal and Installation).

4.

Release the gear selector cover.

5.

Remove the gear selector cover.

6.

7.

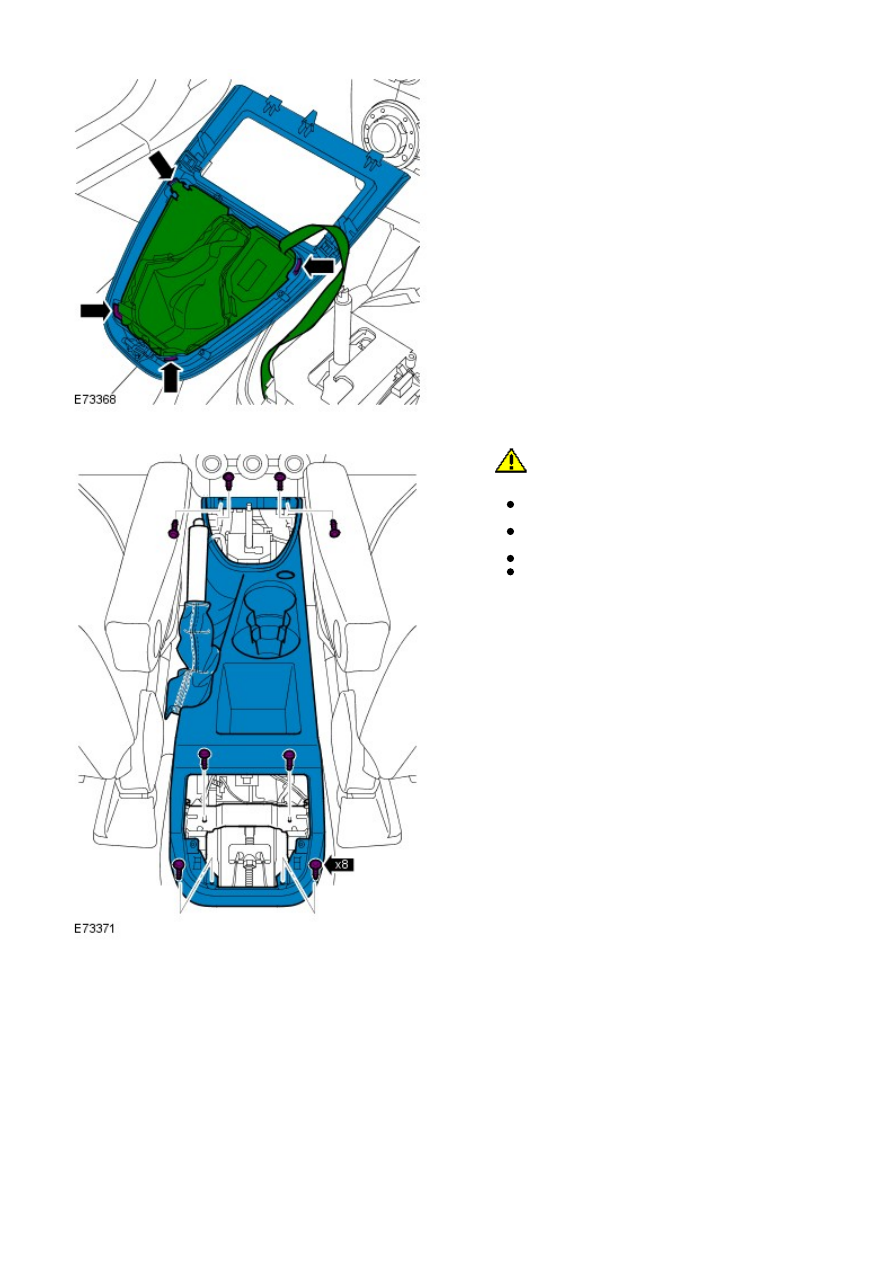

CAUTION: Protect the surrounding trim to avoid

damage.

Apply the parking brake control to it's highest
possible position.
Disconnect the auxiliary input socket electrical
connector.
Remove the 8 screws.
Remove the floor console.

7.

8. NOTE: Do not disassemble further if the component
is removed for access only.

8.

9.

10.

Installation

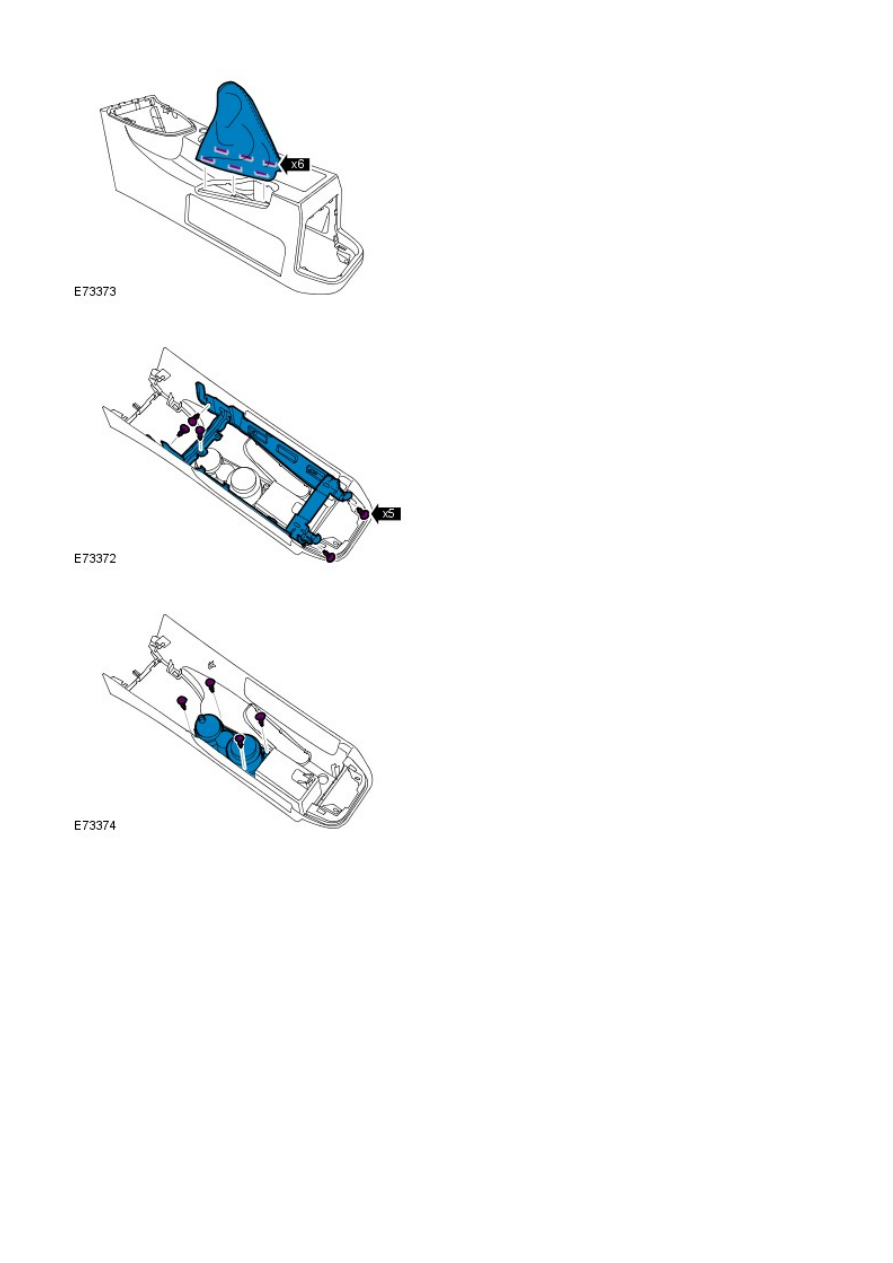

Install the cup holder.

1.

Install the floor console bracket.

2.

Install the parking brake control gaiter.

3.

Install the floor console.

4.

Install the gear selector cover.

5.

Secure the gear selector cover.

6.

Vehicles with terrain response: Install the ride and handling
optimization switch.

7.

Refer to:

Ride and Handling Optimization Switch

 (204-06 Ride and

Handling Optimization, Removal and Installation).

Vehicles without terrain response: Install the stowage
compartment tray.

8.

Install the gear selector knob.

Refer to: Selector Lever Knob (307-05 Automatic
Transmission/Transaxle External Controls, Removal and
Installation).
Refer to:

Gearshift Lever Knob

 (308-06 Manual

Transmission/Transaxle External Controls, Removal and
Installation).

9.

Install the audio control switches

Refer to:

Rear Auxiliary Audio Controls

 (415-01 Information and

Entertainment System, Removal and Installation).

10.
