Frelander 2. Manual - part 538

Interior Trim and Ornamentation - Front Scuff Plate Trim Panel

Removal and Installation

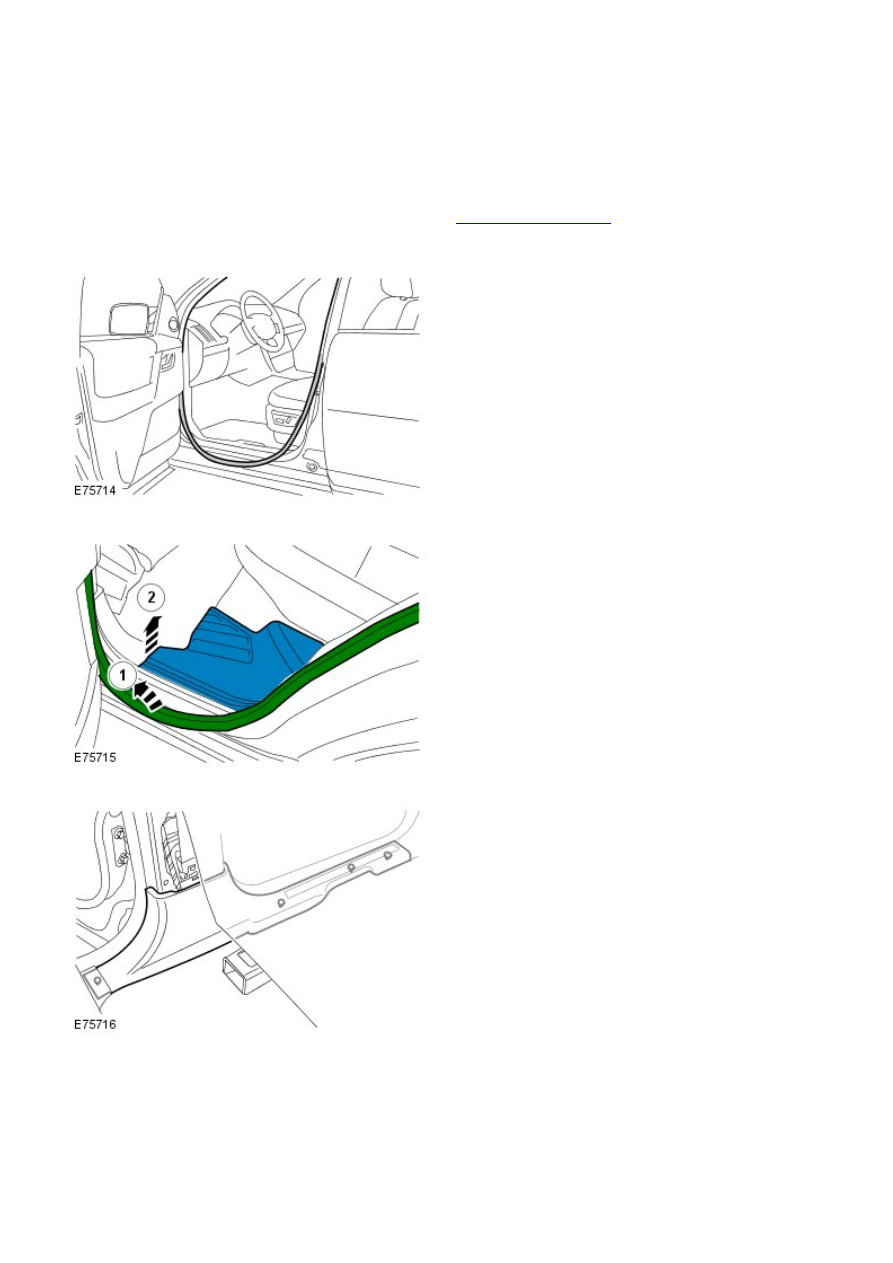

Removal

Remove the B-pillar lower trim panel.

Refer to:

B-Pillar Lower Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

1.

2.

3.

4.

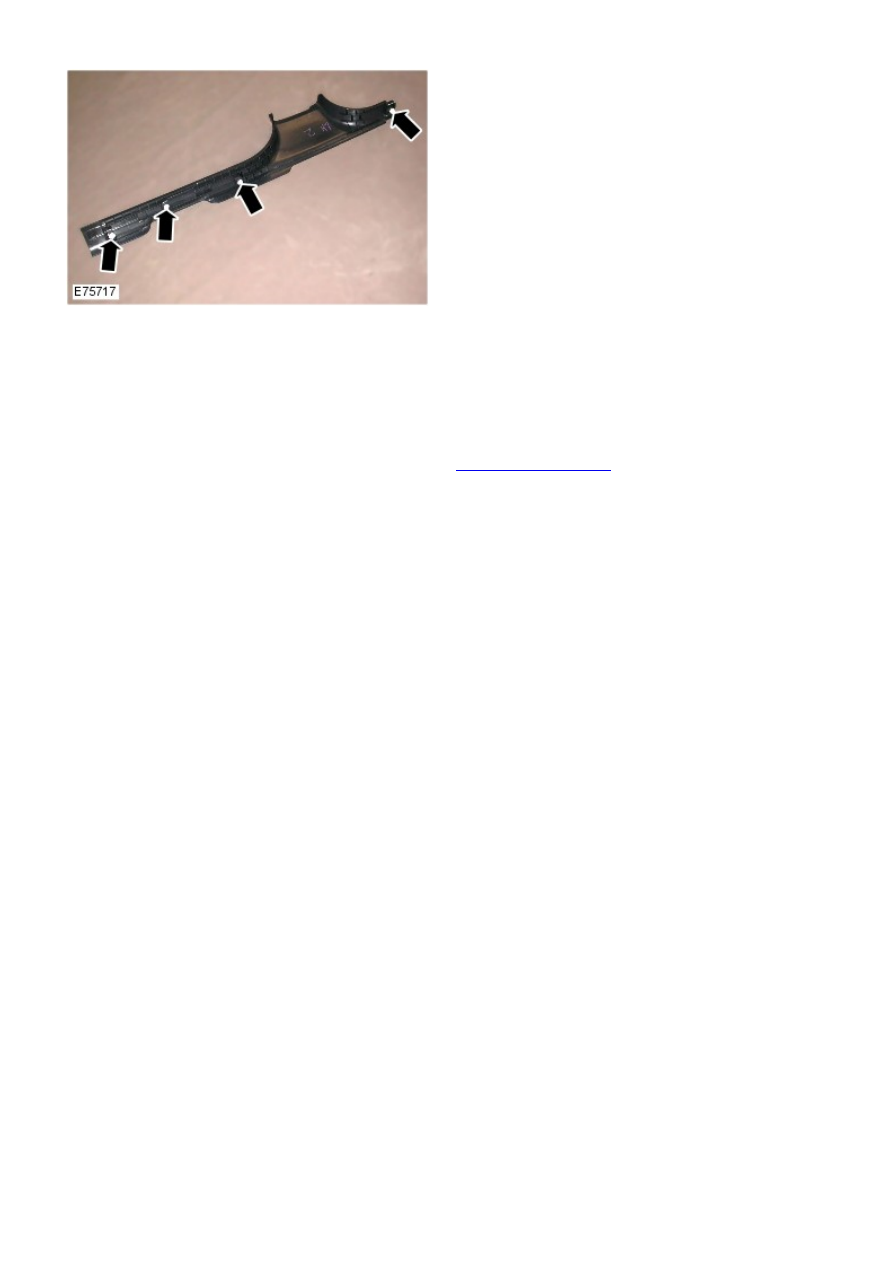

5. NOTE: Do not disassemble further if the component
is removed for access only.

5.

Installation

To install, reverse the removal procedure.

1.

Remove the B-pillar lower trim panel.

Refer to:

B-Pillar Lower Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

2.

Interior Trim and Ornamentation - Rear Quarter Trim Panel

Removal and Installation

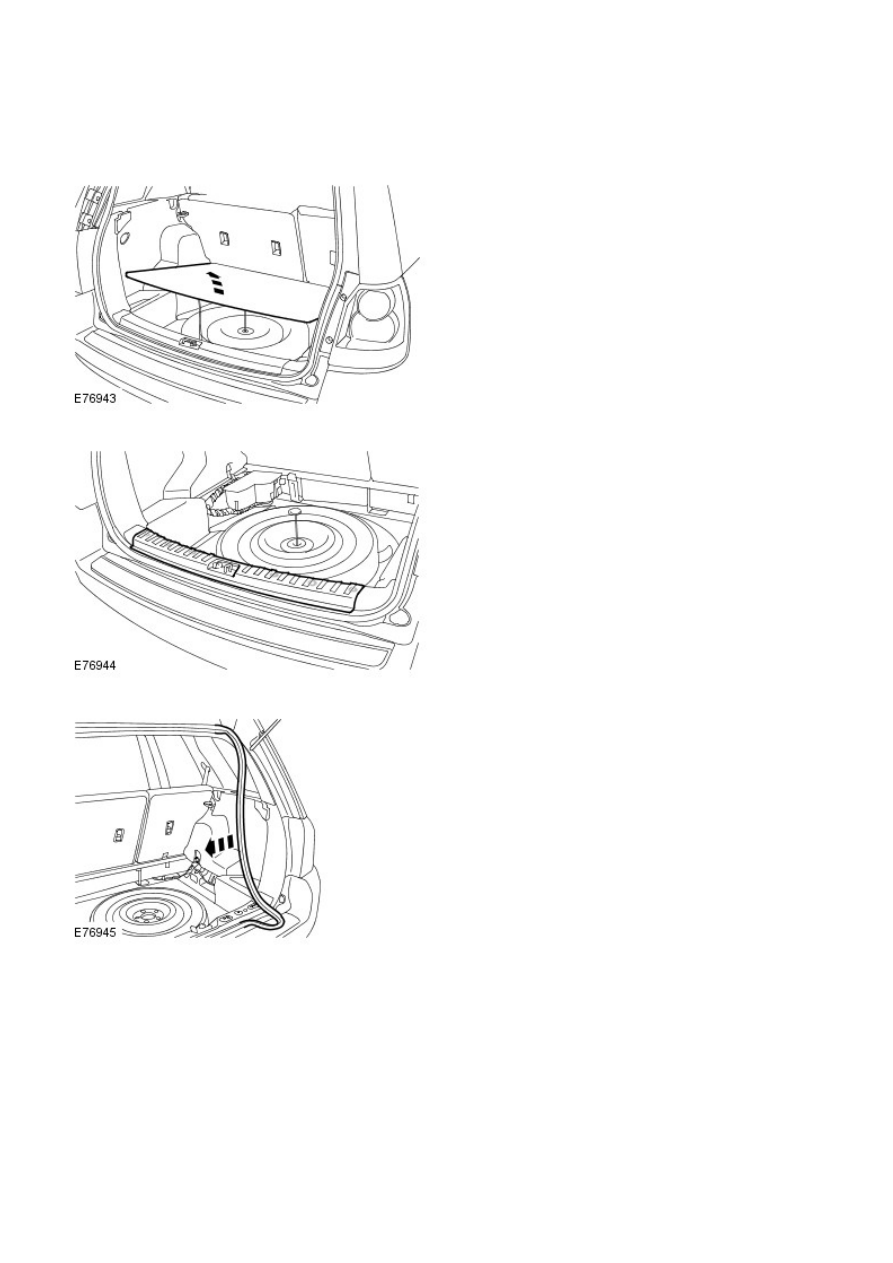

Removal

1.

Remove the loadspace scuff plate.

2.

Release the liftgate seal.

3.

4.

5.

Release the rear door seal.

6.
