Frelander 2. Manual - part 523

Front End Body Panels - Secondary Bulkhead Center PanelTD4 2.2L Diesel

Removal and Installation

Removal

• NOTE: Removal steps in this procedure may contain installation details.

1.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

1.

Remove the engine cover.

Refer to:

Engine Cover - TD4 2.2L Diesel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

2.

Remove the plenum chamber.

Refer to:

Plenum Chamber

 (412-01 Climate Control, Removal and

Installation).

3.

4.

5.

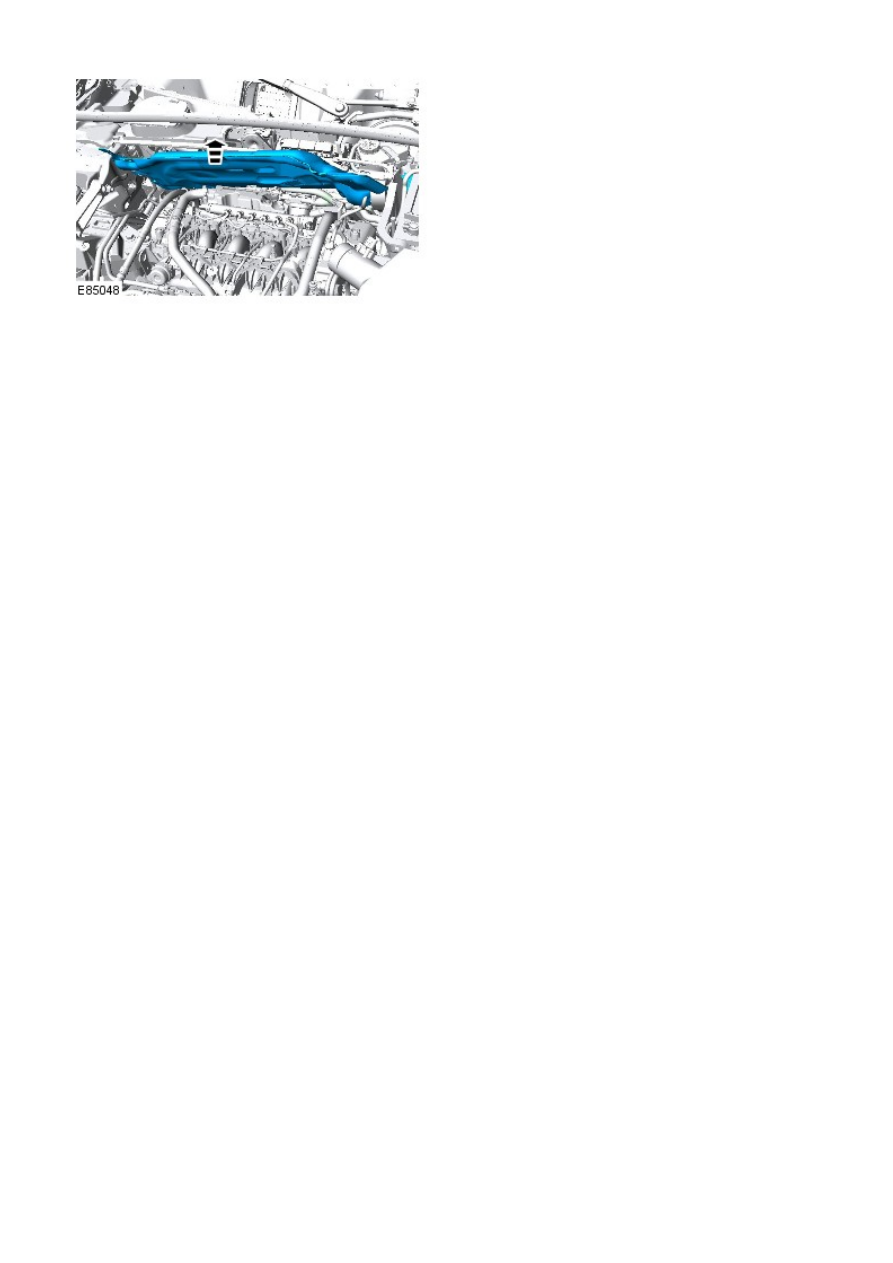

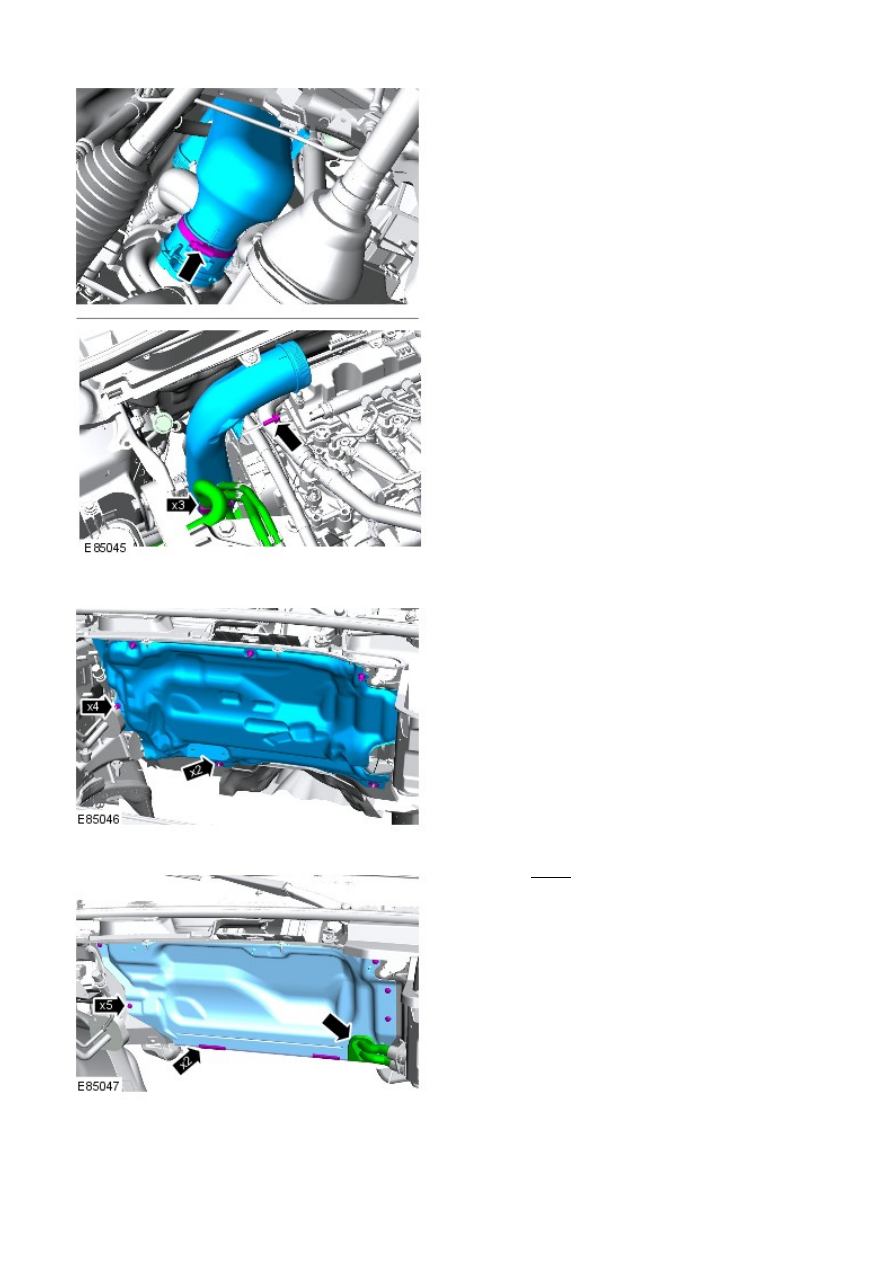

Release the secondary bulkhead center panel pad.

6.

Torque: 10 Nm

7.

8.

Installation

To install, reverse the removal procedure.

1.

Front End Body Panels - Hood Latch Panel

Removal and Installation

Removal

1.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

1.

Remove the headlamps.

Refer to:

Headlamp Assembly

 (417-01 Exterior Lighting, Removal

and Installation).

2.

3. NOTE: Do not disassemble further if the component is removed
for access only.

Remove the front impact sensors.

Refer to:

Front Impact Severity Sensor

 (501-20B Supplemental

Restraint System, Removal and Installation).

3.

Remove the front fenders.

Refer to:

Fender

 (501-02 Front End Body Panels, Removal and

Installation).

4.

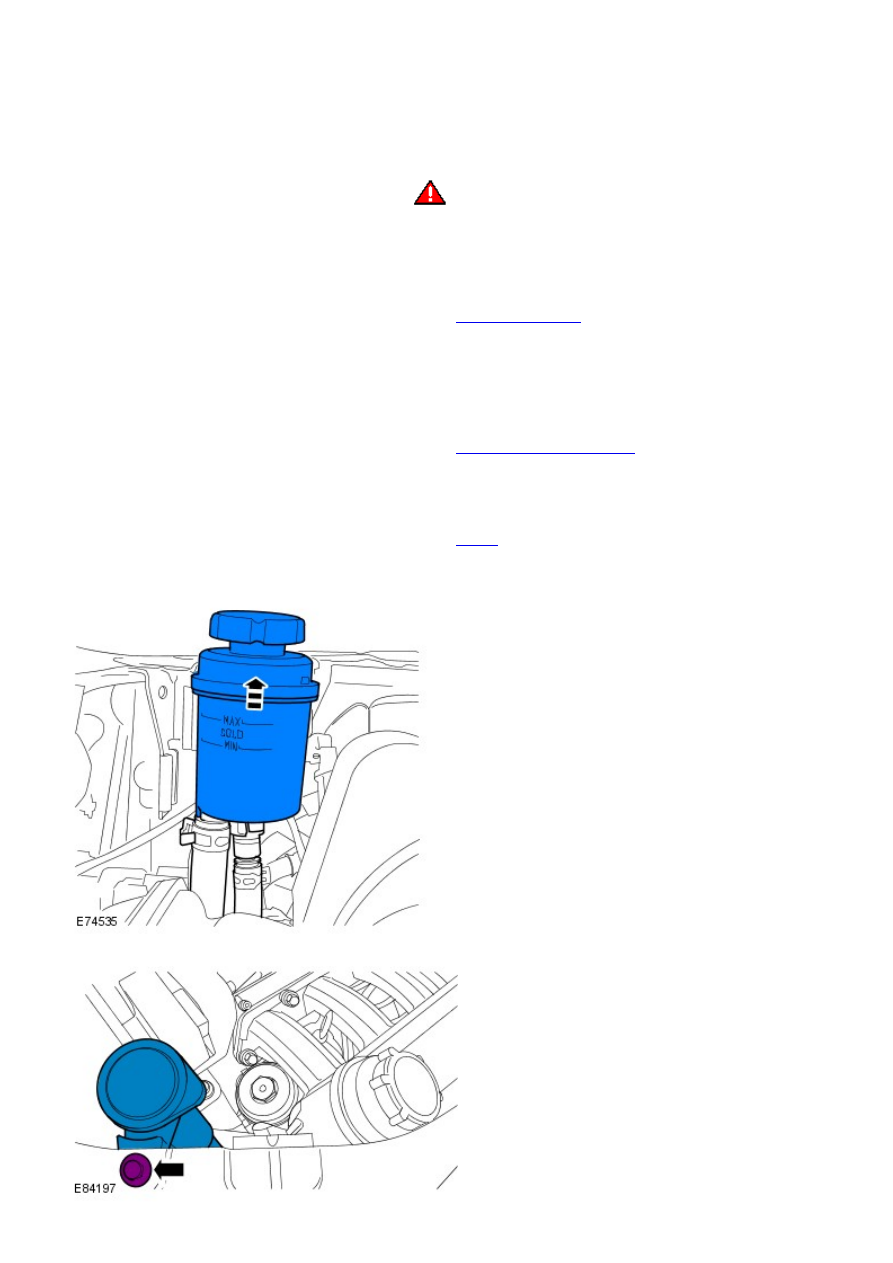

Release and tie aside the power steering reservoir.

5.

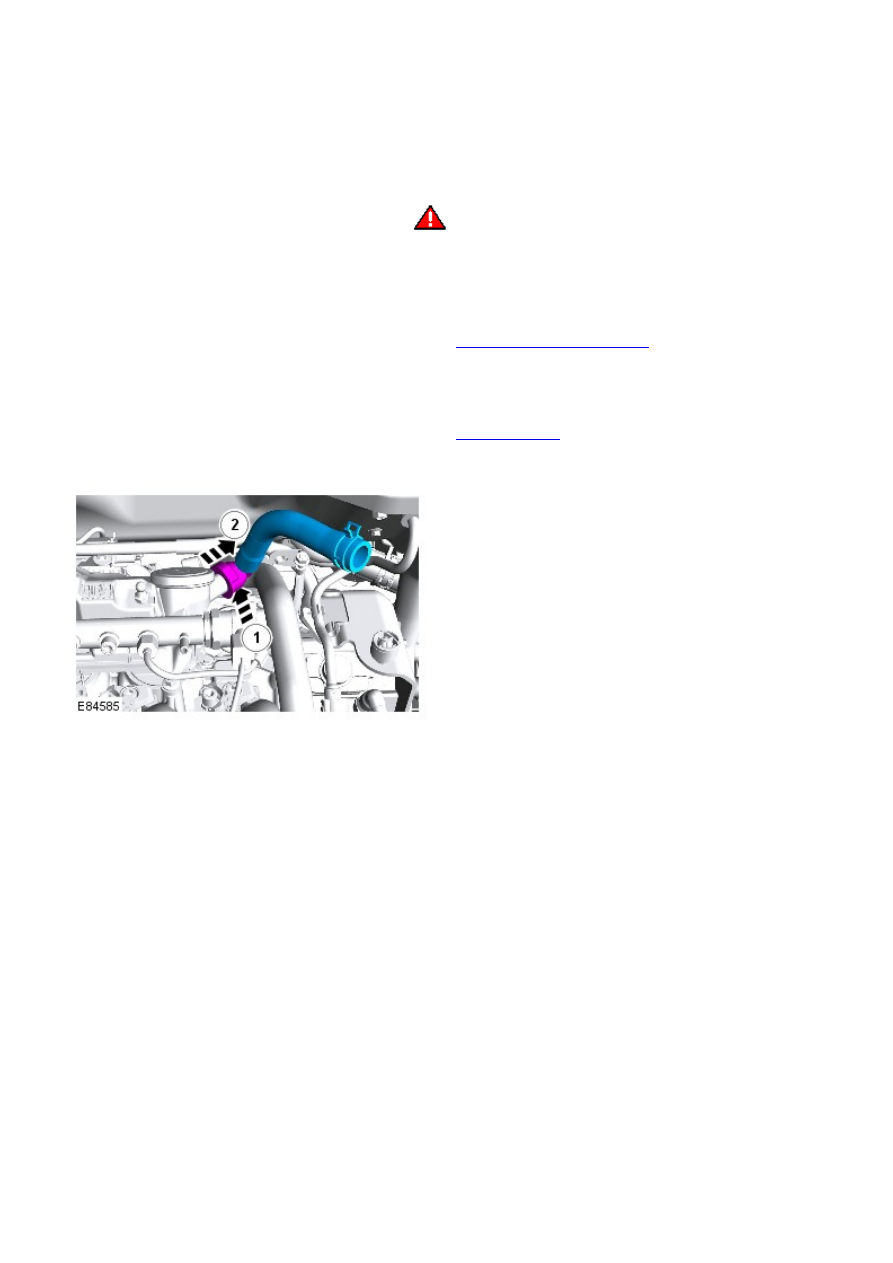

Release the windshield washer reservoir filler neck.

6.
