Frelander 2. Manual - part 521

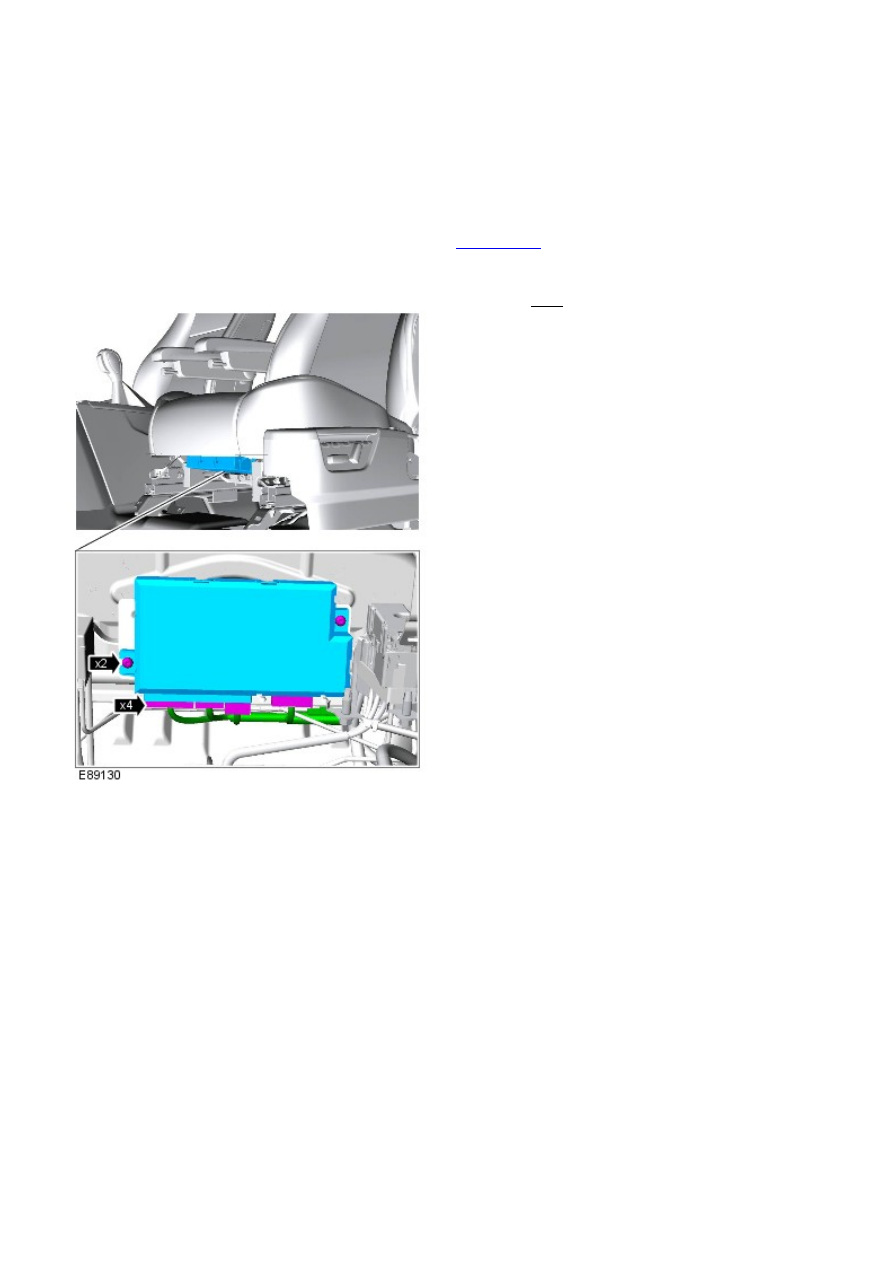

Multifunction Electronic Modules - Driver Seat Module (DSM)

Removal and Installation

Removal

• NOTE: Removal steps in this procedure may contain installation details.

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

Torque: 7 Nm

2.

Installation

To install, reverse the removal procedure.

1.

Using the Land Rover approved diagnostic system, calibrate a new
module.

2.

Front End Body Panels -

Torque Specifications

Description

Nm

lb-ft

Coldzone main panel screws

10

7

Engine undershield bolts

60

42

Fender splash shield

6

4

Front fender bolts

10

7

Hood hinge bolts

24

18

Hood latch panel bolts

24

18

Secondary bulkhead center panel

10

7

Front End Body Panels -

Torque Specifications

Description

Nm

lb-ft

Coldzone main panel screws

10

7

Engine undershield bolts

60

42

Fender splash shield

6

4

Front fender bolts

10

7

Hood hinge bolts

24

18

Hood latch panel bolts

24

18

Secondary bulkhead center panel

10

7

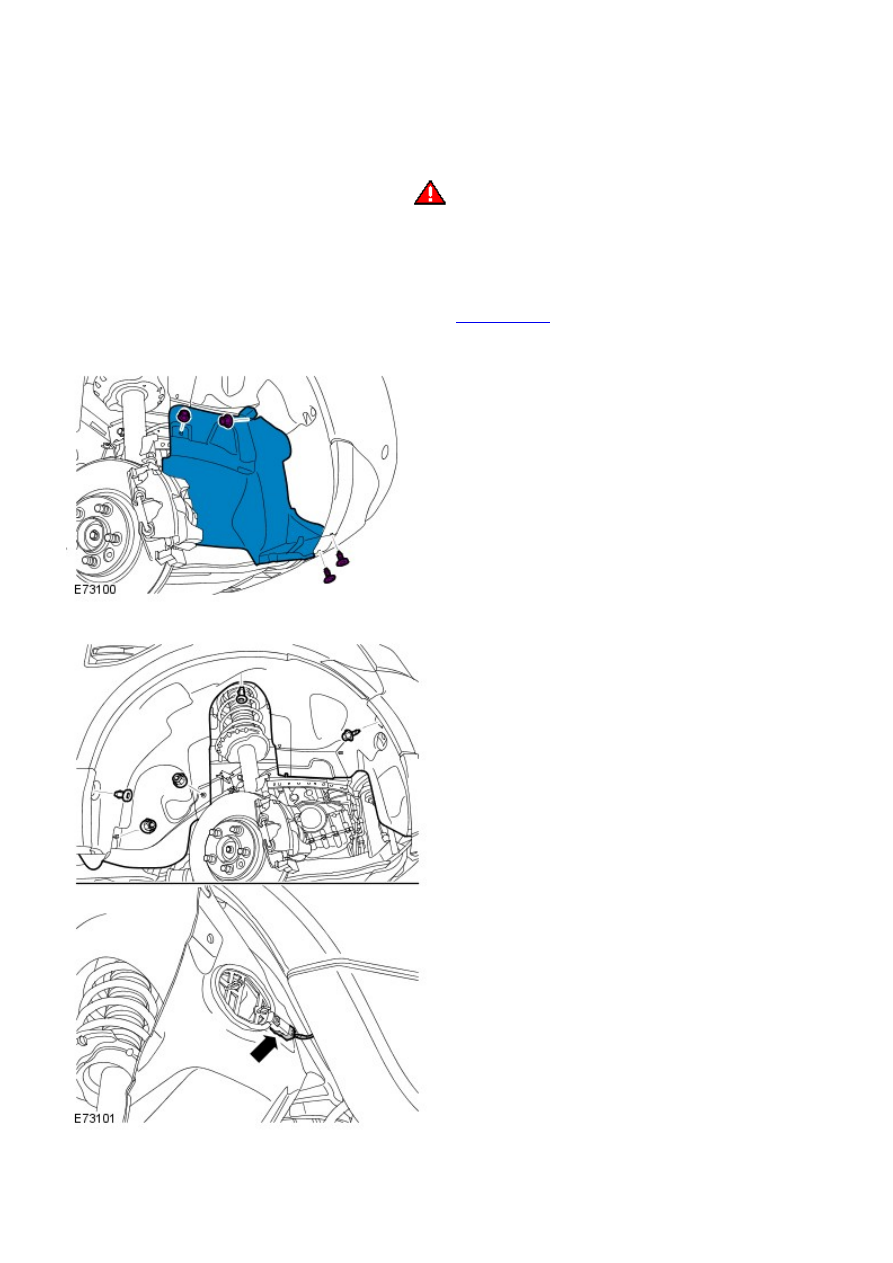

Front End Body Panels - Fender Splash Shield

Removal and Installation

Removal

1.

WARNING: Do not work on or under a vehicle supported only

by a jack. Always support the vehicle on safety stands.

Raise and support the vehicle.

1.

Remove the front wheel.

Refer to:

Wheel and Tire

 (204-04 W heels and Tires, Removal and

Installation).

2.

Remove the fender splash shield extension panel.

3.

4.
